Branchenkenntnisse

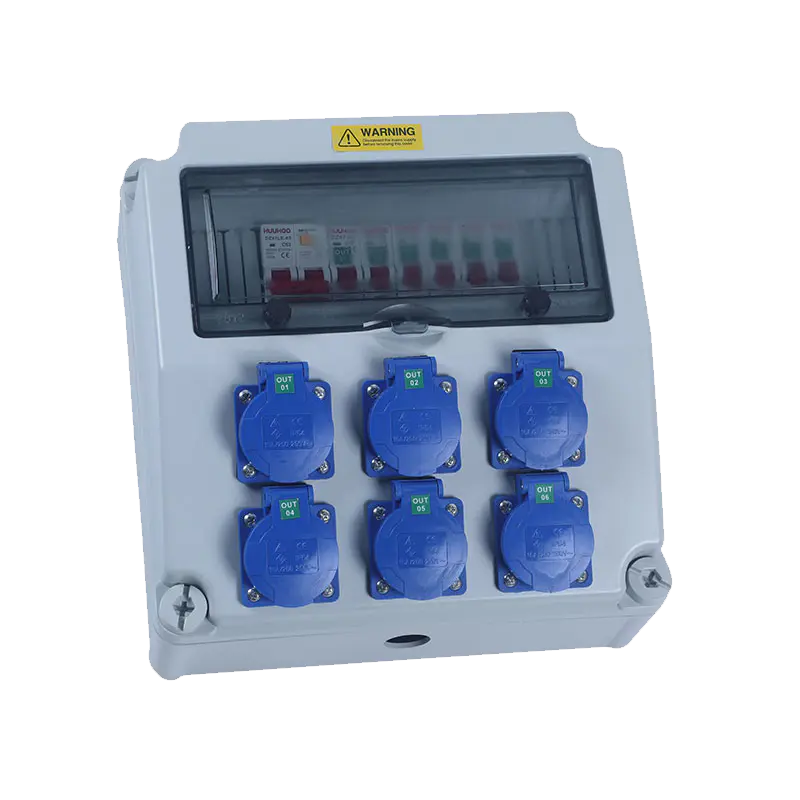

IP-Rating-Realitäten: Was die Zahlen auf a Wasserdichte Steckdosenbox Eigentlich Garantie

Der auf einer wasserdichten Steckdosenbox aufgedruckte IP-Code (Ingress Protection) wird häufig fälschlicherweise als dauerhafte, bedingungslose Garantie missverstanden – das ist aber nicht der Fall. IEC 60529 definiert IP-Schutzarten auf der Grundlage von Tests, die an neuen, nicht installierten Gehäusen unter kontrollierten Laborbedingungen durchgeführt werden. IP65 bescheinigt, dass das Gehäuse staubdicht und gegen Wasserstrahlen mit geringem Druck aus allen Richtungen geschützt ist; IP66 erhöht den Wasserstrahldruck; IP67 zertifiziert das Eintauchen in bis zu 1 Meter Tiefe für 30 Minuten; IP68 deckt kontinuierliches Untertauchen in einer vom Hersteller angegebenen Tiefe ab. Was der Standard nicht berücksichtigt, ist die Verschlechterung im Laufe der Zeit. Kabeleinführungsverschraubungen sind die häufigste Fehlerstelle – eine Verschraubung, die bei der Installation korrekt angezogen wurde, kann sich durch Vibrationszyklen, Wärmeausdehnung oder UV-bedingte Versprödung der Gummidichtung lösen und so den wirksamen Schutz vor eindringendem Eindringen um ein oder zwei Stufen verringern, ohne dass es zu sichtbaren äußeren Schäden kommt.

Ein zweiter weithin missverstandener Punkt betrifft den Zusammenhang zwischen IP-Schutzart und Kondensation. Eine IP67-zertifizierte Industrie-Steckdose widersteht dem Eindringen von Wasser von außen, die durch Temperaturschwankungen erzeugte interne Kondensation ist jedoch völlig unabhängig vom IP-Testszenario. In versiegelten Gehäusen ohne Entlüftungsöffnung kann sich im Inneren Feuchtigkeit ansammeln, da die warme, feuchte Luft im Gehäuse nachts abkühlt und schließlich den Taupunkt erreicht. Antikondensationsheizungen, Silikagelkartuschen mit Feuchtigkeitsindikatoren oder Druckausgleichsmembranen im Gore-Tex-Stil (die einen Dampfaustausch ohne Eindringen von flüssigem Wasser ermöglichen) sind praktische technische Antworten auf dieses Problem, insbesondere für industrielle Steckdosenverteilerkästen für den Außenbereich, die in Küsten- oder tropischen Umgebungen installiert werden.

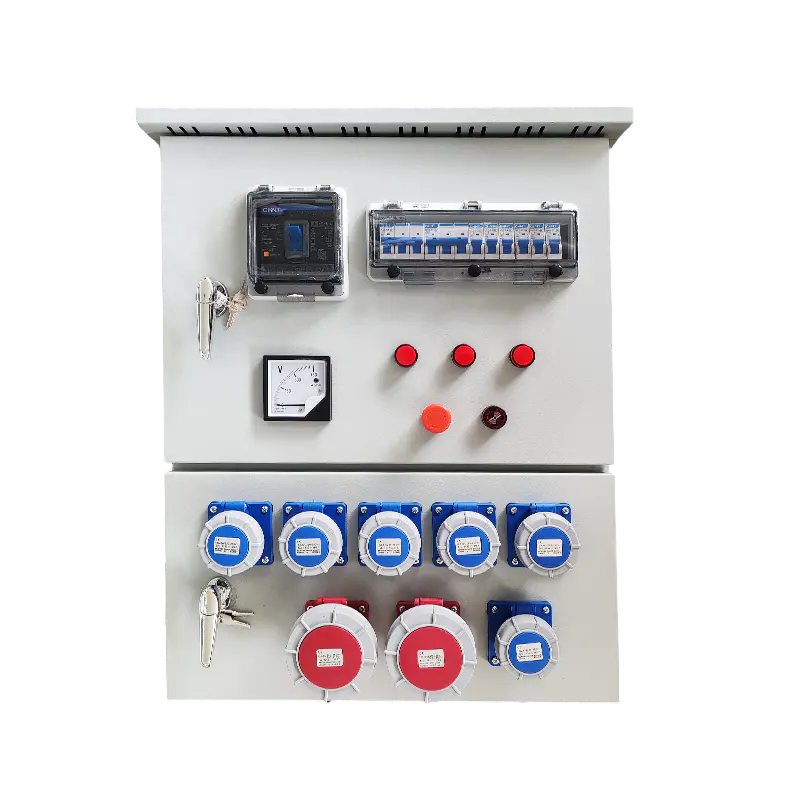

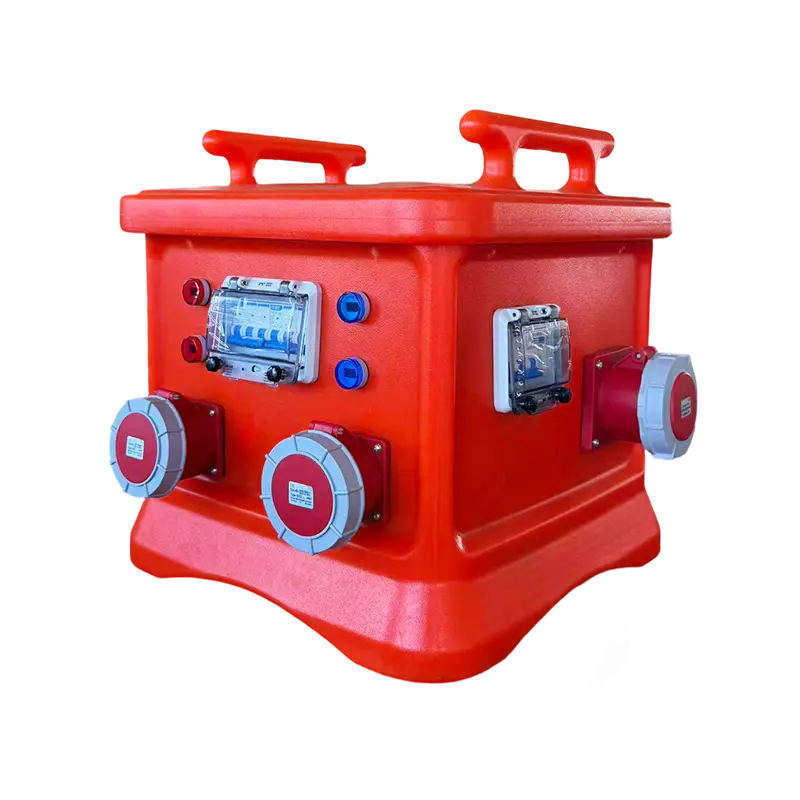

Fehlerschutzarchitektur in einem Steckdosen-Kombinationskasten: RCDs, MCBs und ihre Koordination

Ein ausgereifter Steckdosen-Kombikasten ist nicht einfach eine Ansammlung von Steckdosen mit einem Hauptschalter – er ist ein koordiniertes Schutzsystem, bei dem die Reihenfolge und Selektivität der Schutzgeräte direkt bestimmt, wie Fehler isoliert werden und wie viel vom System nach einem Fehlerereignis betriebsbereit bleibt. Die gebräuchlichste Schutzhierarchie in einer Kombinationssteckdose sieht einen Hauptschutzschalter oder Isolator am Eingang vor, gefolgt von einem oder mehreren RCDs (Fehlerstromschutzschaltern) auf der Ebene der Unterstromkreise, wobei einzelne MCBs jede Steckdose oder Steckdosengruppe schützen.

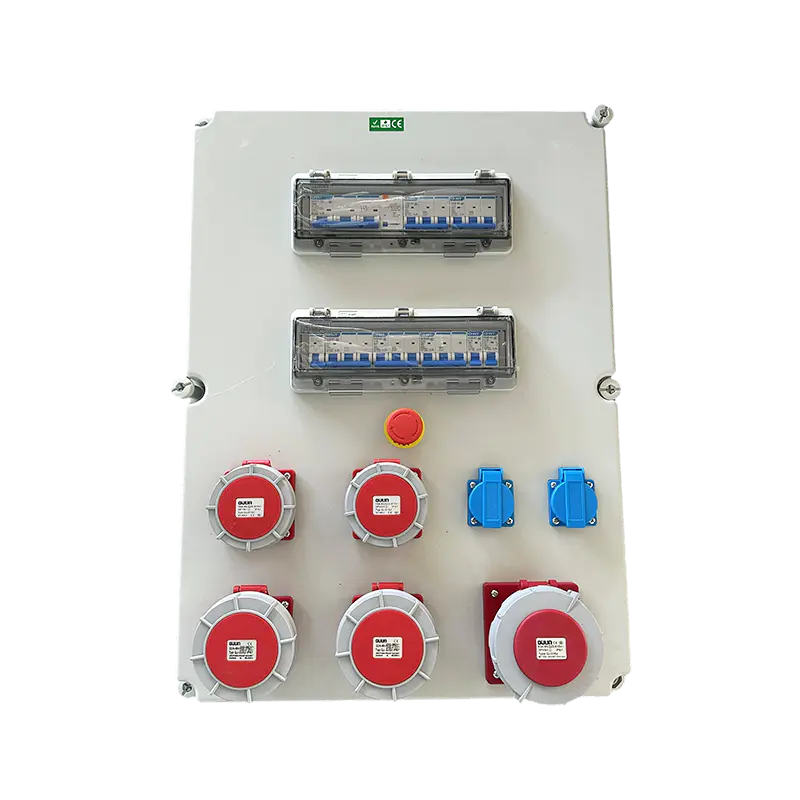

Die entscheidende Designentscheidung besteht darin, ob ein einziger vorgeschalteter RCD, der alle Steckdosen abdeckt, oder einzelne RCDs pro Steckdose verwendet werden sollen. Ein einzelner vorgeschalteter FI-Schutzschalter ist einfacher und kostengünstiger, bedeutet aber, dass jeder Erdschlussfehler – einschließlich kumulativer Leckströme von mehreren Geräten, die einzeln innerhalb der Toleranz liegen – alle Steckdosen gleichzeitig auslösen kann. Bei Baustellen- und temporären Energieanwendungen ist dies häufig nicht akzeptabel. Einzelne 30-mA-RCDs pro Steckdose oder Steckdosengruppe bieten eine viel bessere Unterscheidung: Ein Fehler in einem Stromkreis betrifft nur diesen Stromkreis, und das Wartungspersonal kann die fehlerhafte Steckdose identifizieren, indem es beobachtet, welcher RCD ausgelöst hat. Für industrielle Steckdosenverteiler im Freien, die mehrere unabhängige Benutzer oder Arbeitsbereiche bedienen, wird dieser granulare Ansatz dringend empfohlen.

Auch die Art des RCD spielt eine Rolle. RCDs vom Typ AC reagieren nur auf sinusförmige Erdschlussströme. Antriebe mit variabler Drehzahl, Batterieladegeräte und Schaltnetzteile erzeugen gepulste oder glatte DC-Leckstromkomponenten, die Geräte vom Typ AC möglicherweise nicht zuverlässig erkennen. RCDs vom Typ A decken sowohl sinusförmige als auch gepulste Gleichfehlerströme ab und sind die mindestens geeignete Wahl für moderne industrielle Werkzeuglasten. RCDs vom Typ B decken auch glatte Gleichfehlerströme ab und werden beim Anschluss von Drehstromgleichrichtern oder Antrieben mit Gleichstromausgang benötigt.

Steckdosenstandards und Steckverbinderkompatibilität in internationalen Industrieumgebungen

Eine der größten praktischen Herausforderungen bei der Spezifikation einer Industriesteckdose für internationale oder exportorientierte Einrichtungen ist die Inkompatibilität der Steckverbinderstandards. Industriestandorte, die Geräte aus mehreren Ländern beziehen, stoßen regelmäßig auf Diskrepanzen zwischen installierten Steckdosen und Gerätesteckern. Die weltweit vorherrschenden Industriesteckdosenstandards sind:

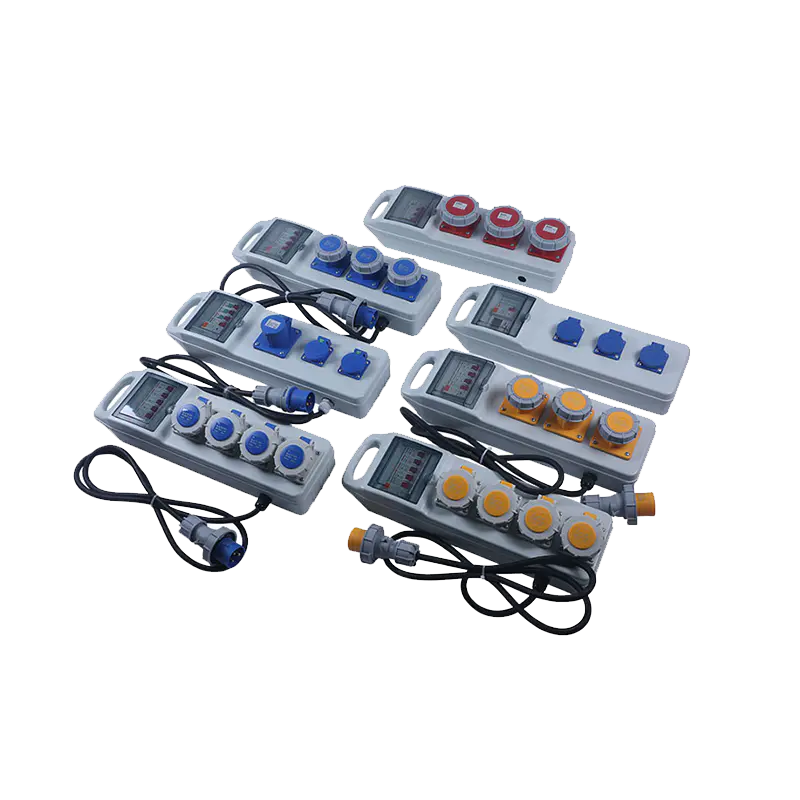

IEC 60309 hat die größte internationale Akzeptanz für Schwerindustrieanwendungen erreicht, da sein farbcodiertes Codierungssystem (gelb für 110 V, blau für 230 V einphasig, rot für 400 V dreiphasig) eine physische Barriere gegen Spannungsunterschiede bietet. Bei Zhejiang Mingtuo Electrical Technology Co., Ltd. unterstützen wir kundenspezifische Konfigurationen von Industriesteckdosen mit auf den Zielmarkt abgestimmten Steckdosentypen und vermeiden so die Verbreitung von Adaptern, die an internationalen Projektstandorten sowohl Sicherheitsrisiken als auch Unannehmlichkeiten mit sich bringen.

Mechanische und Stoßschutzanforderungen für Industriesteckdose für den Außenbereich Verteilerkästen

Bei einem industriellen Steckdosenverteilerkasten für den Außenbereich bezieht sich die IP-Einstufung auf das Eindringen von Flüssigkeiten und Staub, sagt jedoch nichts über die Widerstandsfähigkeit gegenüber mechanischen Stößen aus – eine völlig separate Leistungsdimension, die durch das IK-Einstufungssystem (IEC 62262) geregelt wird. Die IK-Bewertungen reichen von IK00 (kein Schutz) bis IK10, was einer Aufprallenergie von 20 Joule entspricht, was in etwa einer Masse von 5 kg entspricht, die aus 40 cm Höhe fällt. In der Praxis ist der Unterschied zwischen einem IK07- und einem IK10-Gehäuse in einer belebten Bau- oder Hafenumgebung der Unterschied zwischen einem Gehäuse, das einen Streifstoß durch einen Schutzhelm oder ein Werkzeug übersteht, und einem Gehäuse, das einem direkten Aufprall durch herabfallende Ausrüstung standhält.

Die Materialauswahl bestimmt die IK-Leistung. Gehäuse aus Polycarbonat (PC) bieten eine hervorragende Schlagfestigkeit und UV-Stabilität, können jedoch anfällig für bestimmte Lösungsmittel sein und in einigen Formulierungen bei längerer UV-Einwirkung vergilben. Glasfaserverstärkter Polyester (GFK) kombiniert hohe Schlagfestigkeit mit chemischer Beständigkeit und wird häufig in Chemieanlagen und Schifffahrtsanwendungen eingesetzt. Gehäuse aus Aluminiumdruckguss bieten eine ausgezeichnete mechanische Festigkeit und Wärmeableitung, erhöhen jedoch das Gewicht und sind anfällig für galvanische Korrosion, wenn sie unsachgemäß geerdet sind oder unterschiedliche Metalle für Befestigungselemente verwendet werden. Für Anwendungen mit wasserdichten Steckdosen in Küsten- oder Offshore-Umgebungen bieten Edelstahlbeschläge und nichtmetallische Gehäusekörper die beste Kombination aus Korrosionsfestigkeit und mechanischer Robustheit.

Die Montagemethode beeinflusst auch die mechanische Integrität. Aufputzdosen, die nur durch ihre Rückplatte gesichert sind, sind anfällig für Hebelkräfte, wenn ein schweres Kabel zur Seite gezogen wird – die Befestigungspunkte und nicht das Gehäusematerial sind die Ursache für den Ausfall. Durch die Spezifikation von Gehäusen mit integrierten Montageflanschen und die Verwendung von M8- oder größeren Befestigungselementen in festen Untergründen (keine Gipskartonplatten oder dünnen Bleche) wird die Widerstandsfähigkeit in der Praxis erheblich verbessert.

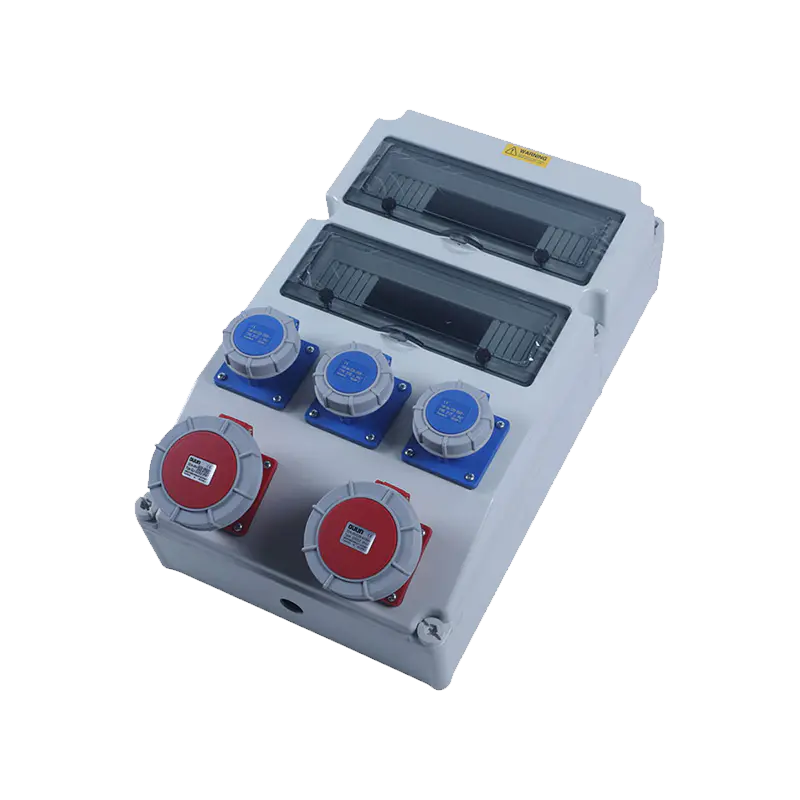

Lastausgleich und Phasenzuweisung in drei Phasen Steckdosen-Kombinationsboxen

Eine Steckdosenkombinationsbox, die mehrere einphasige Steckdosen von einem dreiphasigen Eingang versorgt, erfordert eine bewusste Phasenzuordnung, um eine Überlastung des Neutralleiters und ein Spannungsungleichgewicht zu vermeiden. In einem ideal ausgeglichenen Dreiphasensystem bedeutet der gleiche Strom auf jeder Phase, dass der Neutralleiter keinen Strom führt. In der Praxis werden die Steckdosen nicht gleichmäßig belastet, und der resultierende Neutralleiterstrom kann beträchtlich sein – bis hin zum vollen Leitungsstrom bei stark unsymmetrischen Bedingungen. Dies ist insbesondere bei der temporären Stromverteilung für Veranstaltungen, Baustellen und Filmproduktionen relevant, wo die Lasten unvorhersehbar sind und sich häufig ändern.

Der Standardansatz für eine Box mit 9 Ausgängen besteht darin, drei Ausgänge pro Phase in einem abwechselnden Muster zuzuweisen (L1, L2, L3, L1, L2, L3, L1, L2, L3), wobei jeder Ausgang deutlich gekennzeichnet ist. Anschließend werden Benutzer angewiesen, Hochleistungslasten auf die Phasen zu verteilen. Für Standorte mit bekannten Lastprofilen – beispielsweise einer Produktionslinie, in der bestimmte Maschinen mit bekannten Stromstärken arbeiten – sollte die Phasenzuordnung im Voraus berechnet und im Verteilungsplan dokumentiert werden. Eine Industriesteckdose, die eine Mischung aus 16-A- und 32-A-Steckdosen versorgt, sollte die schwereren 32-A-Steckdosen auf verschiedene Phasen verteilen, um ein einphasig dominantes Szenario zu verhindern.

Die harmonische Belastung ist ein verstärkender Faktor. Schaltnetzteile, Frequenzumrichter und LED-Treiber erzeugen Ströme der dritten Harmonischen und anderer dreifacher Harmonischer. Im Gegensatz zu symmetrischen Grundfrequenzströmen addieren dreifache Harmonische in einem Dreiphasensystem den Neutralleiter und heben ihn nicht auf – ein Phänomen, das selbst in einer nominell „symmetrischen“ Installation zu Neutralleiterströmen führen kann, die die Phasenströme übersteigen. Bei Steckdosen-Kombinationskästen, die eine hohe Konzentration elektronischer Geräte versorgen, sollten die Neutralleiter das 1,5- bis 2-fache des Phasenleiterquerschnitts und nicht das Standardverhältnis von 1:1 haben.

Kabeleinführungsmanagement und Zugentlastung in Industrie-Steckdosen

Bei der Beschaffung von Industrie-Steckdosen wird die Kabeleinführung durchweg unterspezifiziert. Die IP-Schutzart des Gehäuses bleibt nur erhalten, wenn die Kabeleinführungen ordnungsgemäß abgedichtet sind. Bei vielen Installationen werden jedoch generische Gummitüllen verwendet oder unbenutzte Ausbrechöffnungen offen gelassen, wodurch der Schutz des Gehäuses selbst sofort außer Kraft gesetzt wird. Der richtige Ansatz besteht darin, Kabelverschraubungen mit metrischem oder PG-Gewinde entsprechend dem tatsächlichen Kabelaußendurchmesser auszuwählen und den Verschraubungskörper entsprechend den Herstellerangaben anzuziehen, um den Dichtungsring gleichmäßig um den Kabelmantel herum zu komprimieren.

Die Zugentlastung ist eine separate, aber verwandte Funktion. Eine Kabelverschraubung mit IP-Dichtung verhindert nicht unbedingt, dass axiale Spannungen auf die internen Anschlüsse übertragen werden. Schwere Stromkabel in Außeninstallationen unterliegen windbedingten Bewegungen, thermischer Kontraktion in kalten Klimazonen und mechanischem Zug beim Anschließen und Trennen von Geräten. Ohne ausreichende Zugentlastung – entweder durch den Klemmmechanismus der Stopfbuchse oder durch eine separate Kabelklemme im Inneren des Gehäuses – wird die zyklische Belastung direkt auf die Schraubklemmen übertragen, wodurch sich die Verbindung zunehmend löst und eine Widerstandserwärmung am Anschluss entsteht. Dies ist ein dokumentierter Fehlermodus in temporären Stromverteilungsgeräten auf Baustellen und bei Veranstaltungen im Freien, bei denen Kabel häufig neu positioniert werden.

Berücksichtigen Sie bei Industrie-Steckdosenverteilerkästen für den Außenbereich mit Kabeleinführungen von unten den zusätzlichen Effekt der Kapillarwirkung: Wasser, das an einem Kabelmantel herunterläuft, kann durch Kapillarwirkung in die Verschraubungsschnittstelle gesaugt werden, unabhängig von der IP-Schutzklasse der Verschraubung, wenn das Kabel von oben oder in einem leichten Abwärtswinkel in den Kasten eingeführt wird. Die Festlegung einer Tropfschleife – bei der das Kabel unterhalb des Eintrittspunkts hängt, bevor es zur Kabelverschraubung aufsteigt – ist eine einfache praktische Praxis, die diesen Fehlermechanismus vollständig eliminiert. Wir konstruieren unsere Outdoor-Industrie-Steckdosen-Verteilerbox-Produkte mit vorgeformten Tropfschleifen-Kabeleinführungskonfigurationen und deutlich gekennzeichneten Flanschplattenoptionen, um eine korrekte Installation vor Ort zu unterstützen.

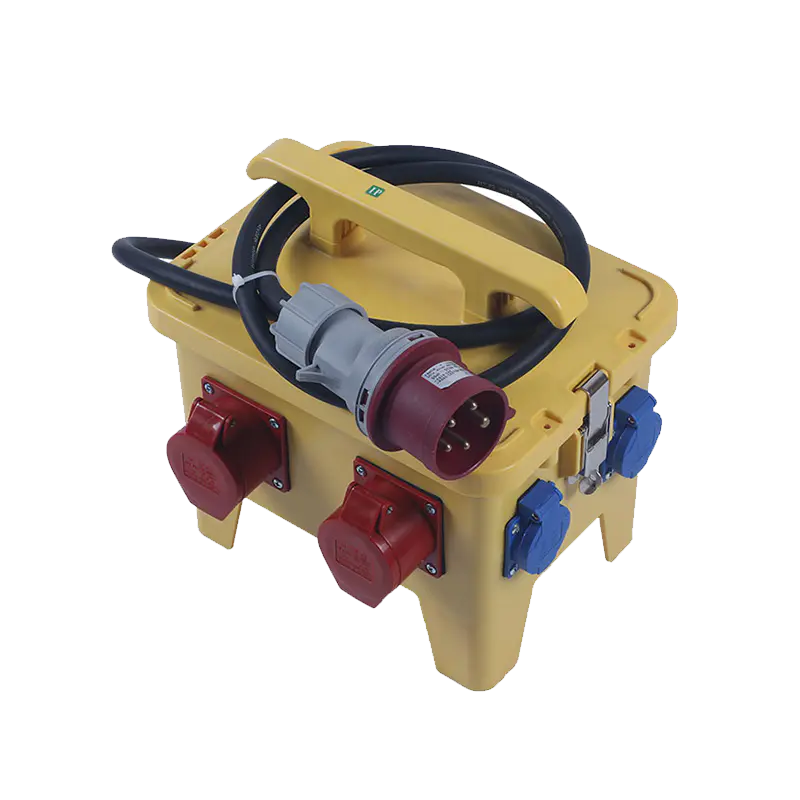

Temporäre Stromverteilung: Baustellen-Konformitätsanforderungen für Industriesteckdosen

Die temporäre Stromverteilung auf Baustellen wird durch spezifische Normen geregelt, die über die allgemeinen Vorschriften für industrielle Elektrotechnik hinausgehen – in Europa gilt IEC 60364-7-704; Im Vereinigten Königreich gelten BS 7375 und die zugehörigen Leitlinien in BS EN 60439-4 für temporäre Verteilerbaugruppen. Diese Standards stellen Anforderungen an die Konfiguration von Industriesteckdosen, die über die Anforderungen von Universalsteckdosen hinausgehen. Zu den wichtigsten Anforderungen gehören typischerweise:

• Obligatorischer RCD-Schutz an allen Steckdosen, mit 30 mA Empfindlichkeit für Steckdosen bis 32 A zur Versorgung tragbarer Handwerkzeuge.
• Mindestens IP44 für alle Gehäuse, die im Freien oder an überdachten, aber exponierten Standorten verwendet werden, bis IP55 oder höher in Nassverarbeitungsbereichen oder in der Nähe von Wasserstrahlen von Beton- und Putzarbeiten.
• Reduzierte Niederspannung (110 V CTE) Netzteile für handgeführte Elektrowerkzeuge in vielen europäischen und britischen Spezifikationen, die einen mittig angezapften Erdungstransformatorausgang und gelbe IEC 60309-Buchsen erfordern, um speziell eine Querverbindung mit 230-V-Netzteilen zu verhindern.
• Überstromschutz an oder vor jeder Steckdose, um Fehlerenergie und Kabelschäden im Falle eines Werkzeug- oder Kabelausfalls zu begrenzen.
• Regelmäßige Inspektion und Prüfung Zeitpläne – typischerweise alle drei Monate für Baustellenausrüstung – mit Führung von Aufzeichnungen und Außerbetriebnahme der Ausrüstung, wenn sie die Isolationswiderstands- oder RCD-Reaktionszeittests nicht besteht.

Eine wasserdichte Steckdosenbox, die für den Einsatz auf Baustellen vorgesehen ist, sollte anhand der geltenden nationalen Norm für das Projektland überprüft werden, da die Anforderungen erheblich variieren. Zhejiang Mingtuo bietet projektspezifische Dokumentation und Unterstützung bei der Konformitätsüberprüfung für Kunden, die Steckdosenverteilungsgeräte für internationale Bauverträge beschaffen.
