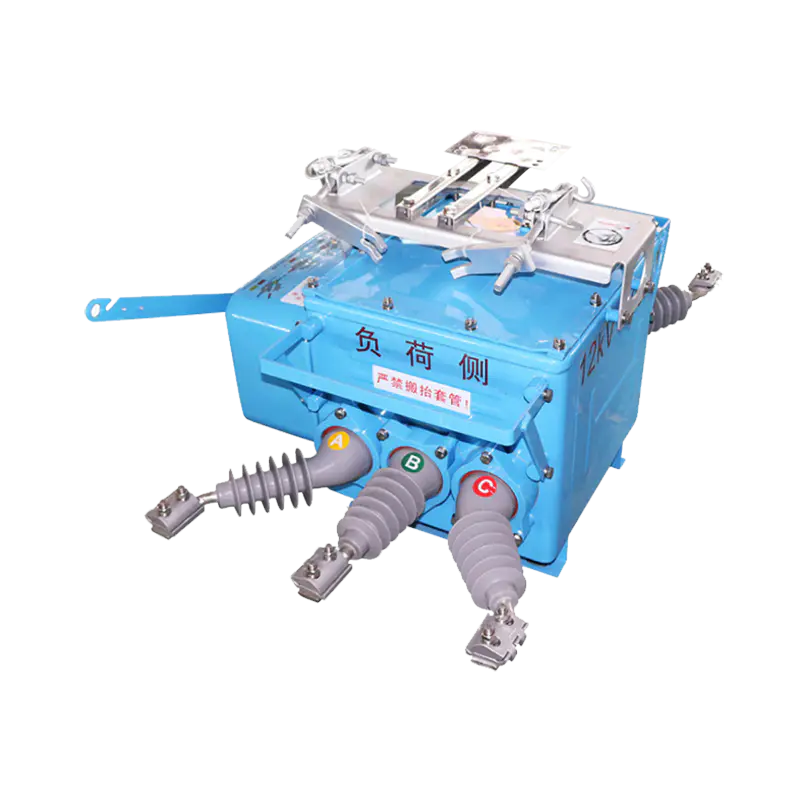

Wie Vakuum-Leistungsschalter für den Außenbereich Unterbrechen Sie tatsächlich einen Bogen

Die meisten Käufer wissen, dass Vakuum-Leistungsschalter Lichtbögen in einem nahezu perfekten Vakuum löschen, aber die Mechanismen hinter diesem Prozess sind es wert, verstanden zu werden – sie erklären direkt, warum die Technologie in vielen Außeninstallationen Öl- oder SF₆-Alternativen übertrifft.

Wenn sich die Kontakte innerhalb der Vakuumschaltröhre zu trennen beginnen, entsteht aus verdampftem Kontaktmaterial ein metallischer Lichtbogen. Denn der Umgebungsdruck liegt typischerweise darunter 10⁻³ Pa Es gibt fast keine Gasmoleküle, die die Ionisierung aufrechterhalten könnten. Das Lichtbogenplasma dehnt sich schnell aus, kühlt ab und kollabiert beim ersten Stromnullpunkt – normalerweise innerhalb eines halben Zyklus. Dadurch erhalten Vakuumschaltröhren eine dielektrische Erholungsrate etwa 10-mal schneller als Air-Break-Designs bei derselben Spannungsklasse.

Schlüsselfaktoren, die die Unterbrechungsqualität bestimmen

• Zusammensetzung des Kontaktmaterials – Kupfer-Chrom-Legierungen (CuCr) sind der Industriestandard für den Ausgleich von Leitfähigkeit und Lichtbogenerosionsbeständigkeit
• Kontaktlücke bei vollständig geöffneter Position – typischerweise 8–12 mm für Leistungsschalter der 12-kV-Klasse ausreichend, um Blitzstoßspannungen über 75 kV standzuhalten
• Balgkonstruktion – der Edelstahlbalg muss Tausende von mechanischen Vorgängen ohne Vakuumleckage bewältigen; Die Nennlebensdauer beträgt üblicherweise 30.000 mechanische Zyklen
• Schildgeometrie – Dampfkondensationsschilde schützen die Keramik- oder Glashülle vor metallischen Ablagerungen, die die Isolierung beeinträchtigen würden

Das Verständnis dieser internen Komponenten ist wichtig, wenn man die Qualität von Unterbrechern zwischen verschiedenen Anbietern vergleicht. Eine kostengünstigere Einheit könnte minderwertige Kontaktlegierungen oder eine dünnere Balgwand verwenden, was die Lebensdauer deutlich vor Erreichen der Nennzyklenzahl verkürzt. Unser Herstellungsprozess unterzieht jeden Unterbrecher vor dem Zusammenbau einer Helium-Lecksuche und Hochspannungstests, was einer der Gründe dafür ist, dass unsere Rücklaufquote vor Ort konstant niedrig bleibt.

Installationsumgebungen im Freien und die wichtigen Schutzklassen

Die Auswahl eines Vakuum-Leistungsschalters für den Außenbereich allein anhand der Spannungsklasse reicht nicht aus. Die Widerstandsfähigkeit des Gehäuses gegen Feuchtigkeit, Verschmutzung, UV-Strahlung und mechanische Einwirkungen bestimmt, ob der Leistungsschalter während seiner gesamten Lebensdauer zuverlässig funktioniert. In der folgenden Tabelle sind die von der IEC definierten Verschmutzungsgrade und ihre Zuordnung zu typischen Einsatzszenarien im Freien zusammengefasst.

Über die Kriechstrecke hinaus regelt die IP-Schutzart des Gehäuses den Eindringschutz. IP65 ist das praktische Minimum für mastmontierte Leistungsschalter im Außenbereich ; Installationen in der Nähe von Meeresgischt oder in Hochdruck-Abwaschumgebungen sollten IP67 oder höher spezifizieren. Antikondensationsheizungen sind eine kostengünstige Ergänzung, die für Regionen mit großen Tag-Nacht-Temperaturschwankungen sinnvoll ist, da die Feuchtigkeitsaufnahme auf Innenflächen eine der Hauptursachen für vorzeitiges Versagen der Isolierung ist.

UV-stabilisierte Polymergehäuse und feuerverzinkte oder pulverbeschichtete Stahlrahmen gehören bei ausgereiften Außengeräten zum Standard. Bitten Sie Lieferanten um Salzsprühtestberichte (IEC 60068-2-52), wenn sich die Installation innerhalb von 5 km Entfernung von einer Küste befindet.

Arten von Betriebsmechanismen und ihre Auswirkungen auf die Wartung

Der Betätigungsmechanismus ist die Komponente, die während der Lebensdauer des Leistungsschalters am wahrscheinlichsten Aufmerksamkeit erfordert, bei der Beschaffung wird ihm jedoch weniger Aufmerksamkeit geschenkt als dem Unterbrecher. Vakuum-Leistungsschalter für den Außenbereich Verwenden Sie einen von drei Hauptmechanismustypen mit jeweils unterschiedlichen Kompromissen.

Federmechanismus

Das vorherrschende Design für Freiluft-Leistungsschalter der Verteilerklasse. Eine vorgespannte Schließfeder gibt Energie zum Schließen der Kontakte frei; Die Auslösung erfolgt über eine separate Öffnungsfeder. Der Schließ- und Öffnungsvorgang erfolgt unabhängig von der Versorgungsspannung, sobald die Feder gespannt ist , was einen erheblichen Zuverlässigkeitsvorteil darstellt. Die Wartungsintervalle konzentrieren sich in der Regel auf die Überprüfung der Federermüdung alle 2.000–5.000 Betätigungen und die Schmierung der Nocken- und Verriegelungsoberflächen.

Permanentmagnetmechanismus (PMM)

PMMs verwenden einen Permanentmagneten, um Kontakte sowohl in der offenen als auch in der geschlossenen Position zu halten, wobei kurze Spulenimpulse den Zustand wechseln. Sie haben deutlich weniger bewegliche Teile als Federmechanismen – keine Riegel, Nocken oder Lademotoren – was bei einigen Konstruktionen zu mechanischen Nennlebensdauern von mehr als 100.000 Betätigungen führt. Der Kompromiss besteht in der Sensibilität gegenüber der Qualität der Hilfsversorgung; Eine beschädigte Kondensatorbank kann zu unzureichender Schaltenergie führen. Die Überwachung des Kondensatorzustands ist daher eine empfohlene Ergänzung für entfernte oder unbeaufsichtigte Installationen.

Hydraulischer oder pneumatischer Mechanismus

Heutzutage im Mittelspannungs-Außensegment weniger verbreitet, wird es hauptsächlich in Geräten der Übertragungsklasse verwendet. Aufgrund des höheren Wartungsaufwands aufgrund von Dichtungen, Flüssigkeitsverschlechterung und Temperaturempfindlichkeit ist dies für die meisten Verteilungsanwendungen nicht geeignet.

Fordern Sie bei der Bewertung der Zuverlässigkeit des Mechanismus die Daten des Lieferanten an Mindestauslösespannung (typischerweise ≤ 70 % der Nennsteuerspannung) und bestätigen Sie, dass Hilfskontakte eine eindeutige Rückmeldung der offenen/geschlossenen Position für die SCADA-Integration liefern. Unser F&E-Team hat sich auf einen Federmechanismus mit Anti-Pumpen-Schaltung und motorgeladener Redundanz standardisiert, um speziell den Zuverlässigkeitserwartungen von Industrie- und Versorgungskunden gerecht zu werden, die mit minimalem Wartungspersonal vor Ort arbeiten.

Schutzkoordination: Wo Outdoor-VCBs in die Selektivitätskette passen

Ein Vakuum-Leistungsschalter für den Außenbereich arbeitet nicht isoliert. Um dies zu erreichen, müssen seine Auslöseeigenschaften mit den vor- und nachgeschalteten Schutzgeräten abgestimmt sein selektive Fehlerbeseitigung : Nur das fehlerhafte Segment wird isoliert, während der Rest des Netzwerks weiterhin mit Strom versorgt wird. Schlechte Koordination ist eine der häufigsten Ursachen für unnötige Ausfälle in Mittelspannungsverteilungsnetzen.

Grundlagen der Zeit-Strom-Koordination

Die Koordination basiert auf Zeit-Strom-Kurven (TCCs). Der Leistungsschalter, der dem Fehler am nächsten ist, sollte ihn beheben, bevor ein vorgeschaltetes Gerät in Betrieb genommen wird. Typische Abstufungsspannen zwischen Seriengeräten sind:

• 0,2–0,4 s zwischen einem elektromechanischen, relaisgesteuerten Leistungsschalter und einem vorgeschalteten Recloser
• 0,1–0,2 s zwischen digitalen (numerischen) relaisgesteuerten Leistungsschaltern, bei denen die Relaisbetriebszeit gut charakterisiert ist

Vakuum-Leistungsschalter mit numerischen Schutzrelais (IEC 61850-kompatible Geräte werden zunehmend zum Standard) bieten unabhängige und stromabhängige Überstromelemente, Erdschlussschutz und automatische Wiedereinschaltsequenzen – alles ohne Hardwareänderungen konfigurierbar. Diese Flexibilität ist unerlässlich, wenn sich die Netzwerktopologie saisonal oder aufgrund eines Lastwachstums ändert.

Wiedereinschalt- und Übergangsfehlermanagement

Bei Freileitungsverteilungsleitungen kommt es zu einem hohen Anteil an vorübergehenden Fehlern – Baumberührung, Vogelschlag, Blitzschlag –, die sich selbst löschen, wenn der Lichtbogen kurzzeitig abgeschaltet wird. Die in das Relais des Leistungsschalters integrierte automatische Wiedereinschaltfunktion ermöglicht das Öffnen und Anhalten des Leistungsschalters (typischerweise Totzeit). 0,3–1 s für den ersten Schuss ) und wieder schließen. Wenn der Fehler behoben ist, wird die Versorgung automatisch wiederhergestellt. Wenn es weiterhin besteht, sperrt der Leistungsschalter nach einer konfigurierbaren Anzahl von Versuchen (üblicherweise 3 Schüsse).

Angabe eines Vakuum-Leistungsschalter für den Außenbereich mit einem Nennkurzschlusseinschaltvermögen ( I ma) und Ausschaltvermögen ( I sc) abgestimmt auf den tatsächlich verfügbaren Fehlerstrom am Installationsort – nicht einfach nur auf die höchstbewertete verfügbare Einheit – verhindert unnötigen Overengineering und stellt gleichzeitig sicher, dass das Gerät auch Worst-Case-Bedingungen bewältigen kann. Überprüfen Sie immer das X/R-Verhältnis des Systems : Netzwerke mit hohem X/R-Wert (häufig in der Nähe großer Transformatoren) führen zu asymmetrischen Fehlerströmen, die von standardmäßigen symmetrischen Nennwerten nicht vollständig erfasst werden.

Wir arbeiten direkt mit Projektingenieuren und EPC-Auftragnehmern zusammen, um anwendungsspezifische TCC-Overlays und Relaiseinstellungsempfehlungen bereitzustellen – Teil der maßgeschneiderten Lösungsunterstützung, die einen technischen Partner von einem einfachen Produktanbieter unterscheidet.
