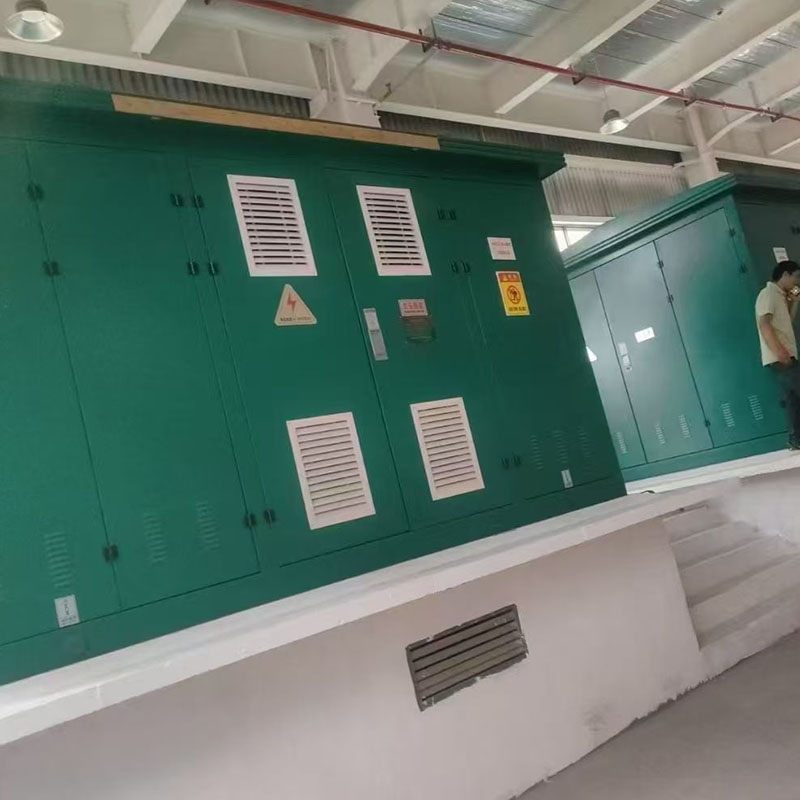

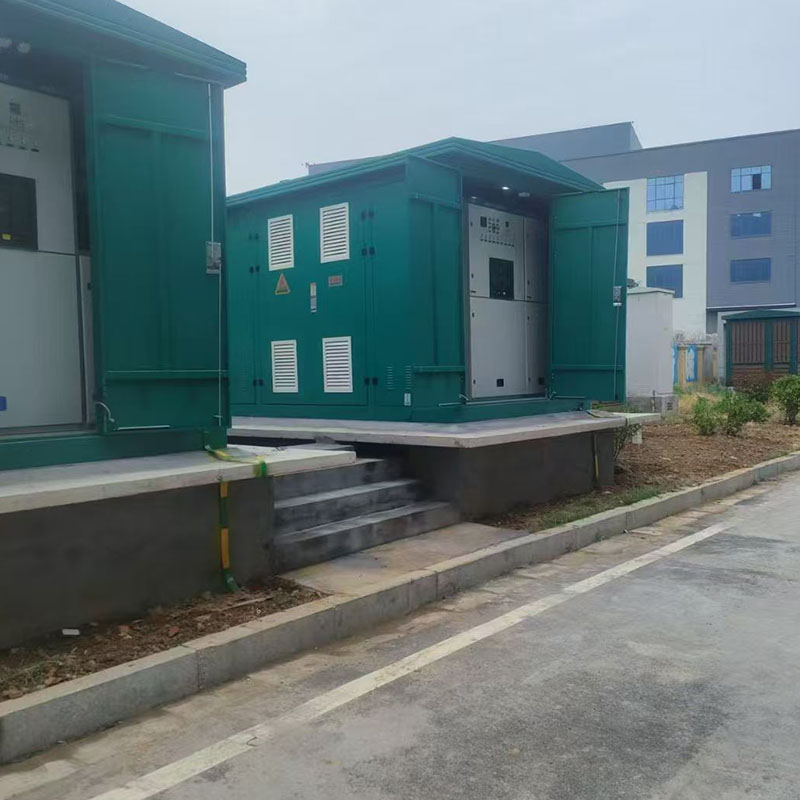

Vorgefertigte Umspannstation vom europäischen Typ / kombinierter ZGS-Transformator

Produktübersicht

Der ZGS12 Amerikanischer Transformator mit Pad-Montage ist eine integrierte, vorgefertigte Stromverteilungsanlage für den Außenbereich, die unabhängig von Mingtuo Electric entwickelt wurde. Es integriert einen Hochspannungs-Lastschalter, Stecksicherungen mit doppelter Empfindlichkeit, einen in Öl getauchten Transformator und einen Niederspannungs-Ausgangsschrank in einem gemeinsamen abgedichteten Öltank und verfügt über ein vollständig abgedichtetes und vollständig isoliertes, in Öl getauchtes Design.

Es unterstützt sowohl Ringnetz- als auch Terminal-Einzelstromversorgungsmodi, die häufig bei der Sanierung städtischer Stromnetze, Wohnanlagen, Gewerbeflächen, verteilten Photovoltaikkraftwerken, Industrieparks und temporären Stromversorgungsprojekten für Bauvorhaben eingesetzt werden.

Kernproduktvorteile

Ultrakompakte integrierte Einzeltankstruktur

Alle Hochspannungsschutzkomponenten und das Transformatorgehäuse teilen sich einen versiegelten Öltank. Das Gesamtvolumen beträgt nur 1/3 bis 1/5 des europäischen Umspannwerks mit der gleichen Kapazität, was den Flächenverbrauch und die Baukosten erheblich reduziert. Das integrierte Single-Box-Design vereinfacht den See- und Landtransport sowie die Fundamentplatzierung vor Ort.

Vollständige Isolierung und berührungssicher, hohe Sicherheit

Hochspannungseingangsleitungen verfügen über vollständig isolierte Winkelkabelverbinder. Die Außenfläche der Kabelverschraubung ist spannungsfrei und für einen sicheren Betrieb berührbar. Die strombegrenzende Backup-Sicherung mit doppelter Empfindlichkeit und Einstecksicherung sorgt für einen doppelten Überstrom- und Überlastschutz und vermeidet so ein Durchbrennen der Ausrüstung. Durch das Dreipunkt-Erdungsdesign werden freiliegende stromführende Teile eliminiert, um Unfälle durch Stromschläge zu verhindern.

Geringer Wartungsaufwand und lange Lebensdauer

Der vollständig abgedichtete Öltank isoliert das Isolieröl von der Luft und verlangsamt so die Ölalterung für einen langfristig wartungsfreien Betrieb. Standard-Stecksicherungen und Kabelklemmen ermöglichen den schnellen Austausch beschädigter Komponenten ohne aufwändige Demontage. Das kaltgewalzte Stahlgehäuse mit elektrostatischer Korrosionsschutzbeschichtung für den Außenbereich eignet sich für Regen, Staub und Außenumgebungen mit hoher Luftfeuchtigkeit.

Flexibler, maßgeschneiderter Niederspannungsraum

Unterstützt Ringhauptnetzwerk- und Terminal-Einzelstromversorgungs-Verkabelungsschemata und ermöglicht so eine nahtlose Stromumschaltung zur Verbesserung der Stromversorgungszuverlässigkeit. Der Niederspannungsraum bietet zahlreiche Installationsschienen für MCCB, Multifunktions-Leistungsmesser, den automatischen ATS-Umschalter und Blindleistungskompensationsmodule, die vollständig an die Lastanforderungen des Benutzers angepasst werden können.

Verlustarmer Transformatorkern

Der eingebaute, in Öl getauchte Transformator verfügt über einen Kern aus gestuftem Siliziumstahlblech, der sich durch geringe Leerlaufverluste, geringe Laufgeräusche und eine hohe Kurzschluss- und Überlastfestigkeit auszeichnet. Es ermöglicht einen langfristigen Überlastbetrieb ohne Verkürzung der Lebensdauer und ist stabil für kontinuierliche Industrieszenarien mit hoher Belastung.

Interne Struktur

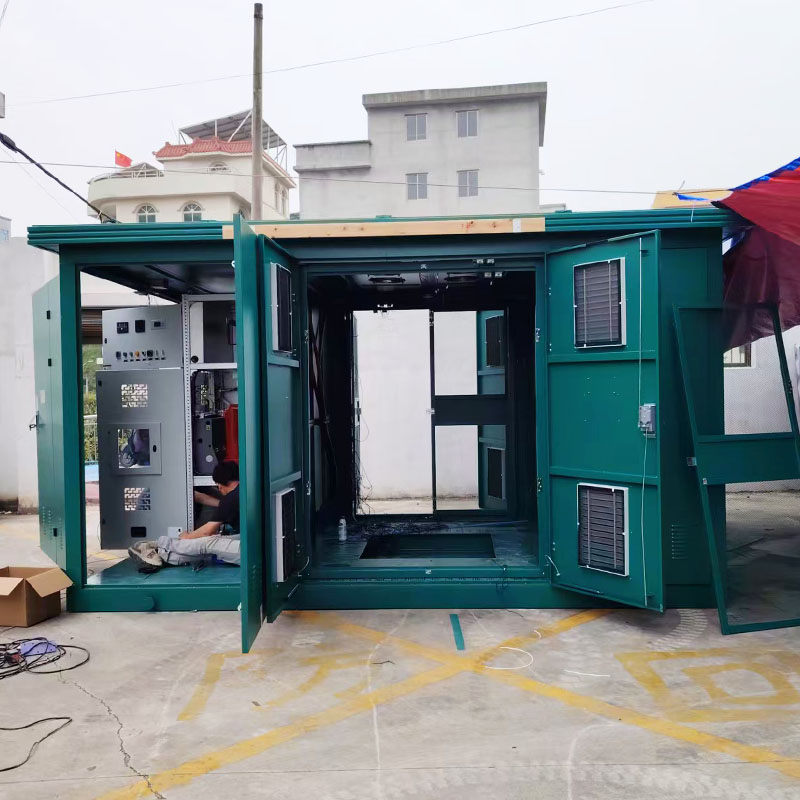

Hochspannungsfach (linke Seite) Ausgestattet mit Lastschalter, Stecksicherung mit doppelter Empfindlichkeit, Winkelkabelanschlüssen und ölgefülltem Überspannungsableiter. Alle stromführenden Hochspannungskomponenten sind in Transformator-Isolieröl eingetaucht, vollständig abgedichtet und isoliert; Reservierte Betriebsfenster für Sicherungswechsel und Routineinspektion.

Transformator-Haupttank (mittlerer Kernbereich) Dreiphasiger, in Öl getauchter Transformatorkern und Wicklung, gemeinsamer Öltank mit Hochspannungskomponenten. Dreiseitig freiliegende Kühlerstruktur für effiziente Wärmeableitung, ausgestattet mit Ölstandsanzeige, Überdruckventil und Ölablassventil für einfache Überwachung und Wartung.

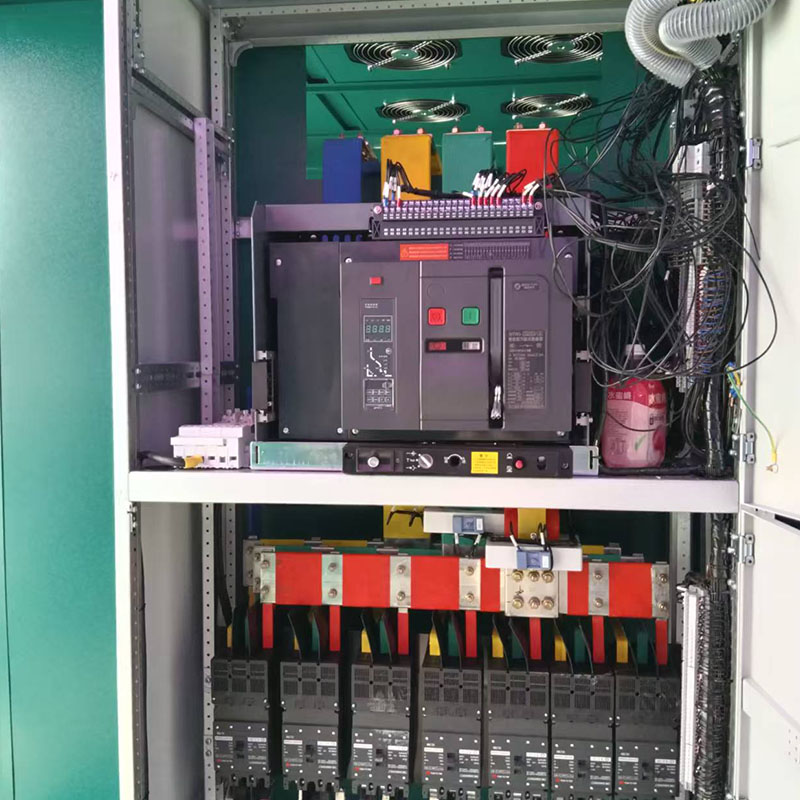

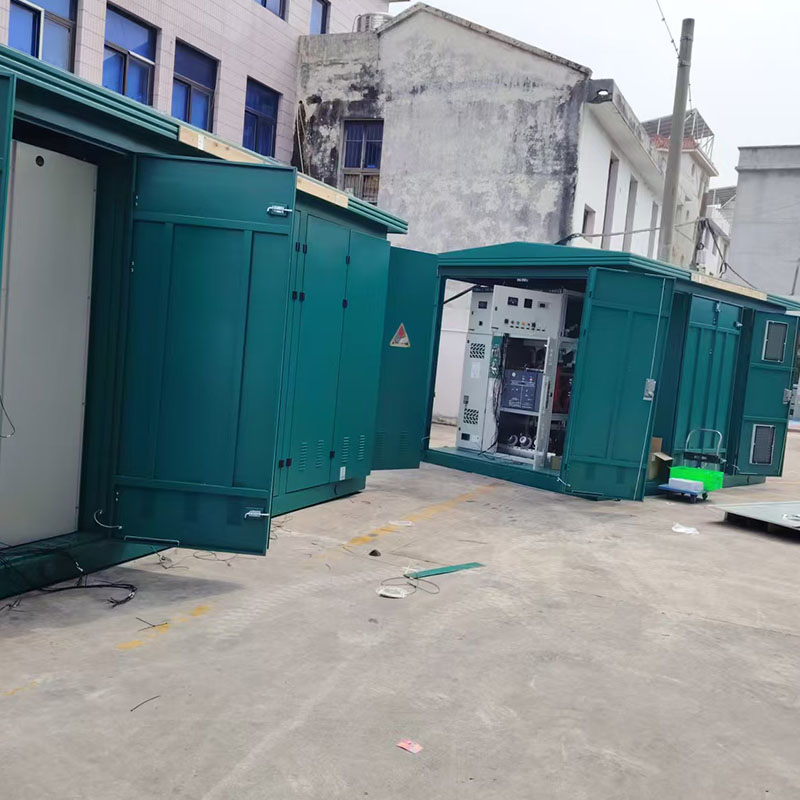

Niederspannungs-Abgangsraum (rechte Seite) Unabhängige Stahltrennwand, getrennt vom Transformatorkessel. Reservierte Montageschienen für Kompaktleistungsschalter, Multifunktions-Leistungsmesser, Reihenklemmen und Blindleistungskompensationsgeräte. RS485-Kommunikation ist für das Andocken eines intelligenten Energieüberwachungssystems reserviert.

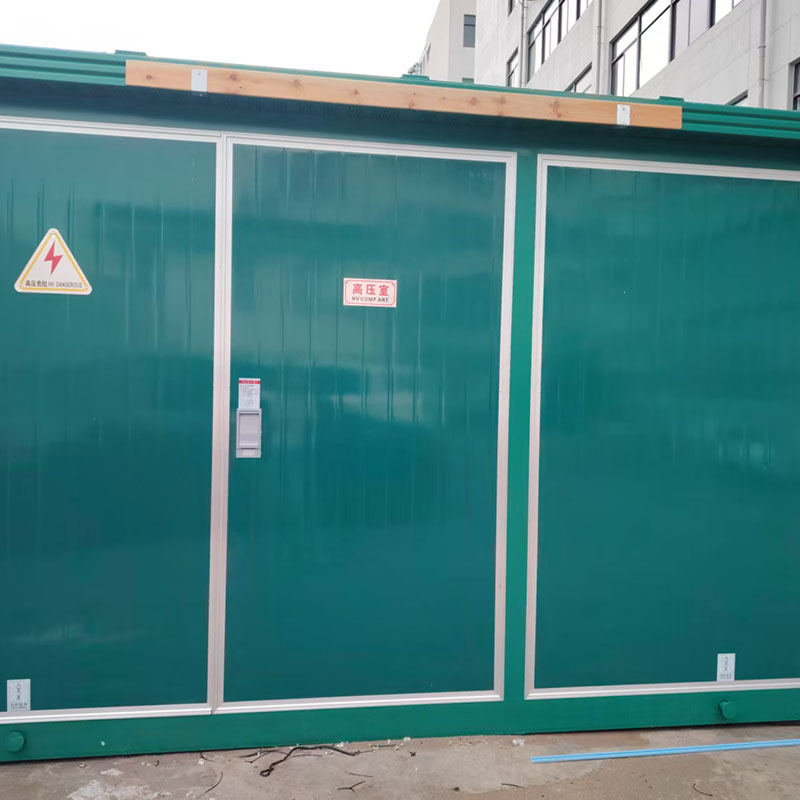

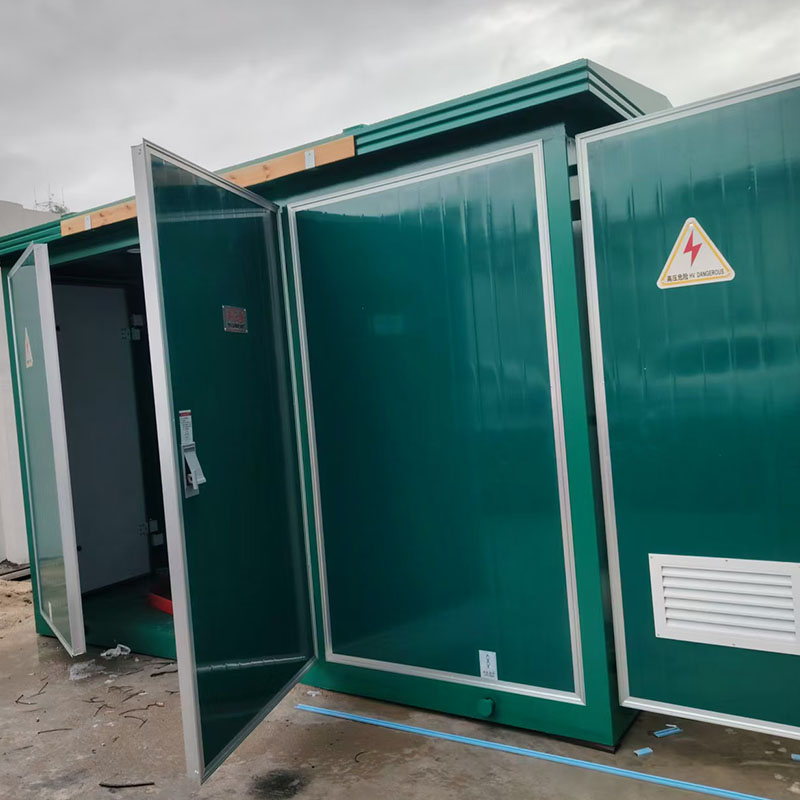

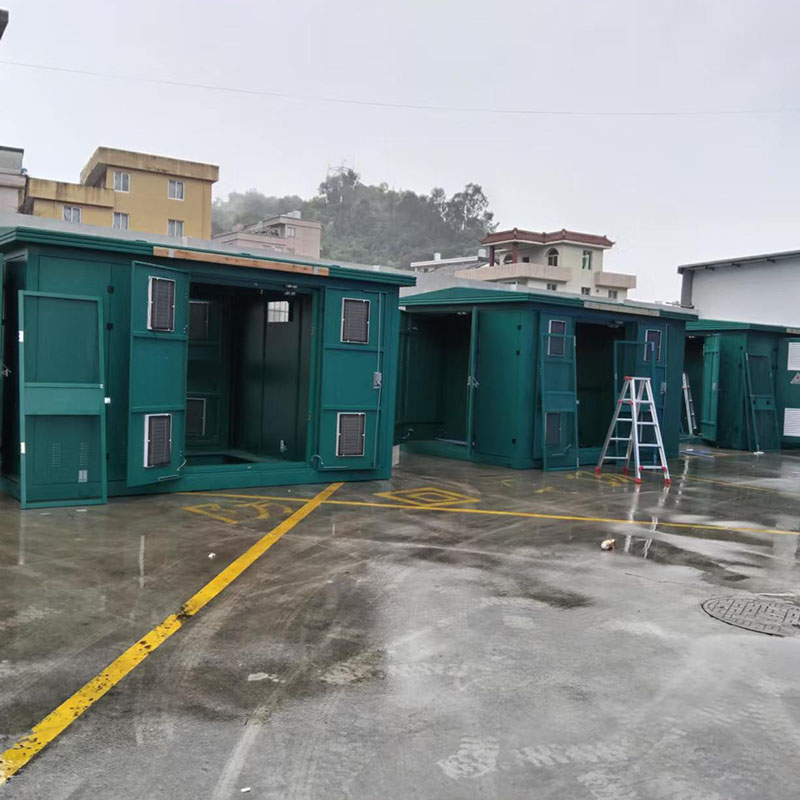

Externes Gehäuse. Integrierter, einteiliger Schrank aus kaltgewalztem Stahlblech mit geneigter Oberseite für die Regenwasserableitung. Rostfreies elektrostatisches Sprühen im Freien, mehrere abschließbare Schranktüren für eine klassifizierte Wartung jedes Fachs.

Anwendungsszenarien

Sanierung städtischer Stromnetze, Wohnviertel, Schulen, Krankenhäuser und kommerzielle Einkaufszentren; Dezentrale Photovoltaikkraftwerke, Windparks und Energiespeicher zur Unterstützung der Stromverteilung; Industrielle Fabrikwerkstätten, Bergbauunternehmen und Parkstromversorgung; Temporäre Baustromversorgung für Autobahnen, Tunnel, Schienenverkehr und kommunale Projekte; Ländliches Stromverteilungsnetz und zentrale Stromversorgung für Straßenbeleuchtung.

Technische Parametertabelle
