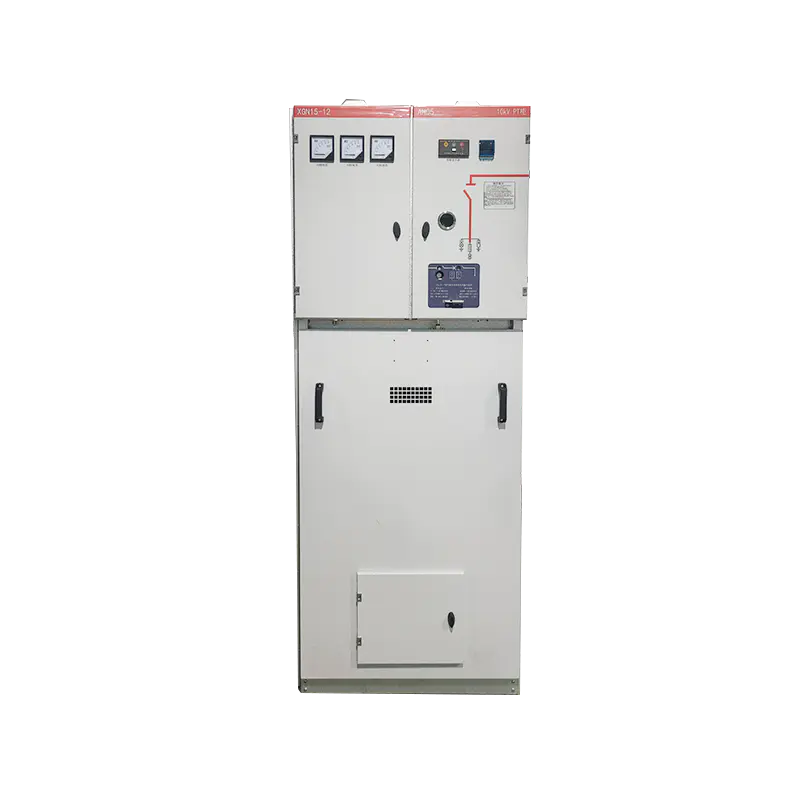

Produktübersicht
Der umweltfreundliche gasisolierte Schrank ist eine neue integrierte SF₆-freie Stromverteilungsanlage für den Innen- und Außenbereich, die unabhängig von Mingtuo Electric entwickelt wurde. Es verzichtet auf das herkömmliche Treibhausgas Schwefelhexafluorid und verwendet trockene Luft oder Stickstoff als umweltfreundliches Isolier- und Lichtbogenlöschmedium. Hochspannungstrennschalter, Erdungsschalter, Vakuum-Leistungsschalter, CT/PT und sekundäre Mess- und Steuereinheiten sind alle in einem versiegelten Gastank integriert.
Das Gerät unterstützt sowohl den Ringnetzwerk-Stromversorgungsmodus als auch den Terminal-Einzelstromversorgungsmodus. Es wird häufig bei der Sanierung städtischer Stromnetze, Wohnanlagen, Gewerbeflächen, PV-Energiespeicherkraftwerken, Industrieparks und temporären Energieversorgungsprojekten eingesetzt. Es dient als kohlenstoffarmer, umweltfreundlicher Ersatz für herkömmliche, mit SF₆-Gas isolierte Schaltschränke, amerikanische, auf Unterlagen montierte Transformatoren und vorgefertigte europäische Umspannwerke.
Kernproduktvorteile
3.1 Keine Treibhausgasemissionen, kohlenstoffarm und umweltfreundlich
Der versiegelte Gastank verwendet trockene Luft oder hochreinen Stickstoff als Isolier- und Lichtbogenlöschmedium ohne SF₆-Treibhausgas oder fluorhaltige gefährliche Substanzen, mit einem Treibhauspotenzial von nahezu Null. Es entspricht den nationalen Dual-Carbon-Richtlinien und den Ausschreibungsstandards für grüne Stromnetze. Das Isoliermedium kann nach der Stilllegung der Ausrüstung direkt abgesaugt und recycelt werden, wodurch die Kosten für die Entsorgung gefährlicher Abfälle gesenkt und ein kohlenstoffarmer Betrieb über den gesamten Lebenszyklus realisiert werden.
3.2 Kompakter, integrierter, versiegelter Gastank, kleiner Aufenthaltsbereich
Alle primären Hochspannungskomponenten sind in einem versiegelten Gastank aus Edelstahl integriert. Die Gesamtgröße des Schaltschranks ist viel kleiner als bei europäischen Umspannwerken und herkömmlichen luftisolierten Schaltanlagen gleicher Leistung. Das integrierte modulare Design reduziert die Kosten für Tiefbaufundamente erheblich, vereinfacht den See- und Landtransport und ermöglicht eine schnelle Installation und Positionierung vor Ort.
3.3 Vollständig isolierte, sichere Struktur, geringer Wartungsaufwand
Alle stromführenden Hochspannungsteile sind im metallversiegelten Gastank eingeschlossen, ohne freiliegende stromführende Komponenten. Das vollständig geschlossene Isolationsdesign sorgt dafür, dass die Gehäuseoberfläche nicht elektrisiert wird und eine sichere Touch-Bedienung gewährleistet ist. Unabhängige Erdungskreise und mehrere mechanische Verriegelungen (Schließen/Erden/Schranktürverriegelung) verhindern Stromschläge durch Fehlbedienung.
Der versiegelte Gastank isoliert Feuchtigkeit, Staub und Kondensation, um Oxidation und Alterung des Isoliermediums zu verhindern und unterstützt so einen langfristigen wartungsfreien Betrieb unter normalen Arbeitsbedingungen. Standard-Steckertransformatoren und Sekundärklemmen ermöglichen den schnellen Austausch defekter Komponenten ohne Demontage des Hauptgastanks.
3.4 Korrosionsbeständiger Außenschrank, anpassbar an raue Umgebungen
Der Schrank besteht aus dickem, kaltgewalztem Stahlblech mit einer speziellen elektrostatischen Anti-Rost-Spritzbeschichtung für den Außenbereich und ist beständig gegen Regen, Sand, hohe Luftfeuchtigkeit und extreme Temperaturen. Das Design mit abgeschrägter Oberseite beschleunigt den Abfluss von Regenwasser und mehrfach abgedichtete Schranktüren mit IP-Schutz eignen sich für regnerische südliche Gebiete, kalte nördliche Regionen und Salznebel-Umgebungen an der Küste.
3.5 Anpassbarer Niederspannungsraum und intelligente Erweiterung
Der Niederspannungsraum ist mit zahlreichen Montageschienen vorinstalliert und unterstützt optionale Kompaktleistungsschalter, Multifunktions-Leistungsmesser, automatische ATS-Umschaltschalter, Blindleistungskompensationsmodule und intelligente Überwachungsgeräte. Die standardmäßige RS485-Kommunikationsschnittstelle ermöglicht eine nahtlose Verbindung mit intelligenten Stromverteilungs- und PV-Energiespeicher-Fernüberwachungssystemen, um Fernmessungen, Fernsignalisierung und Fernsteuerung zu realisieren.
3.6 Verlustarmer und hochzuverlässiger Hauptstromkreis
Der eingebaute Vakuum-Unterbrecher sorgt für eine stabile Schaltleistung mit hoher Kurzschluss- und Überlastfestigkeit. Die optimierte Kupferschienenstruktur reduziert Stromkreisverluste und Laufgeräusche. Der Schrank unterstützt einen Langzeit-Dauerbetrieb unter hoher Last, ideal für Hochlastszenarien wie Fabriken und Energiespeicherstationen.
Technische Parametertabelle
| Artikel | Spezifikation |
| Modell | Umweltfreundlicher, gasisolierter Schrank (umweltfreundlicher Schrank) |
| Bewertete Hochspannung | 10 kV / maximale Betriebsspannung 12 kV |
| Nenn-Niederspannung | AC 0,4 kV (dreiphasig, vieradrig) |
| Nennfrequenz | 50Hz |
| Nennstrombereich | 630A ~ 1250A |
| Kurzzeitstromfestigkeit | 20kA / 25kA (4s) |
| 1 Minute Spannungsfestigkeit | 35 kV (HV-Seite) |
| Blitzstoßfestigkeit | 75 kV |
| Isolier- und Lichtbogenlöschmittel | Trockene Luft / Stickstoff (SF₆-frei) |
| Gehäuseschutzklasse | IP34 (Außenbereich) / IP30 (Innenbereich) |
| Umgebungstemperatur | -45℃ ~ 55℃ |
| Geräuschpegel (1 m Entfernung) | ≤55dB |
| Installationstyp | Schrankmontage im Innenbereich / Bodenmontage im Außenbereich |

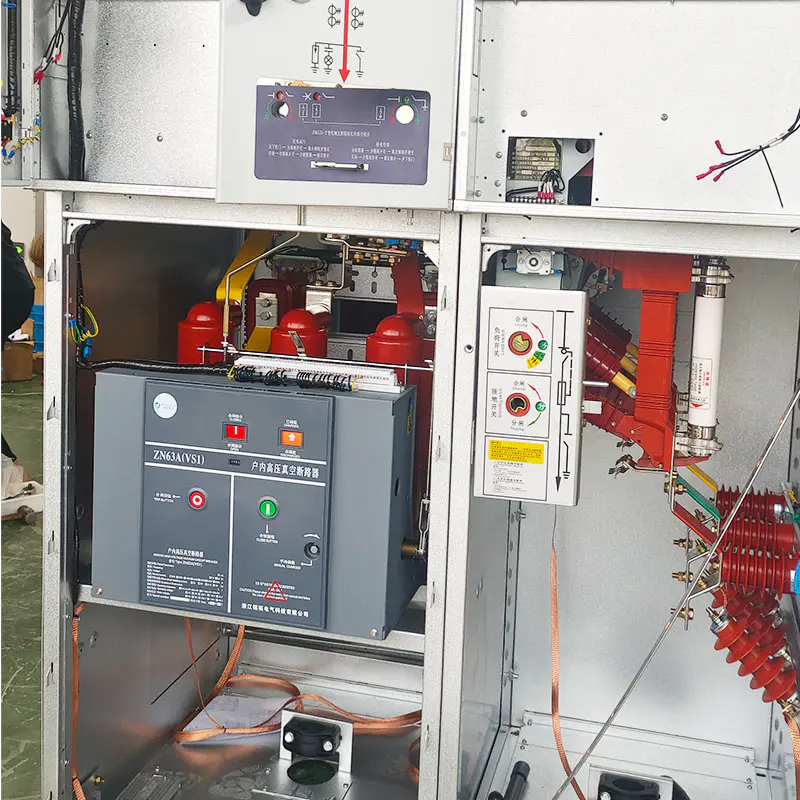

Struktur

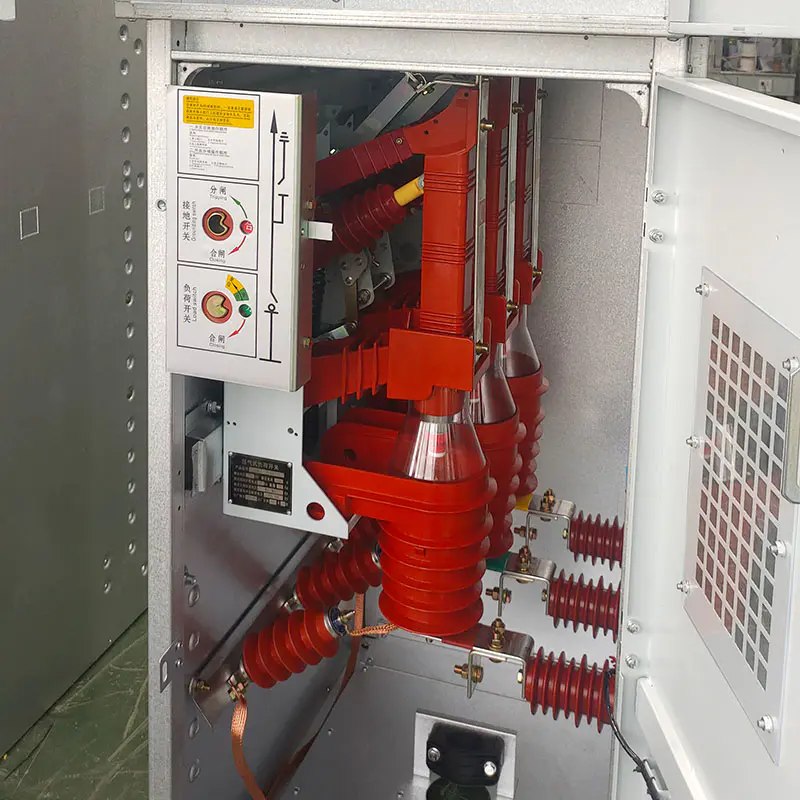

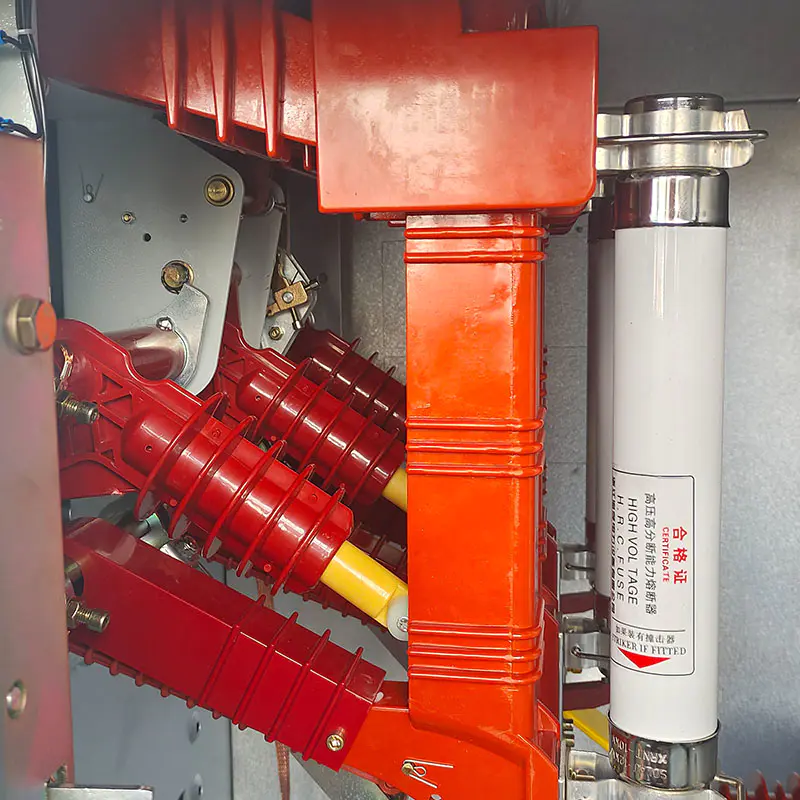

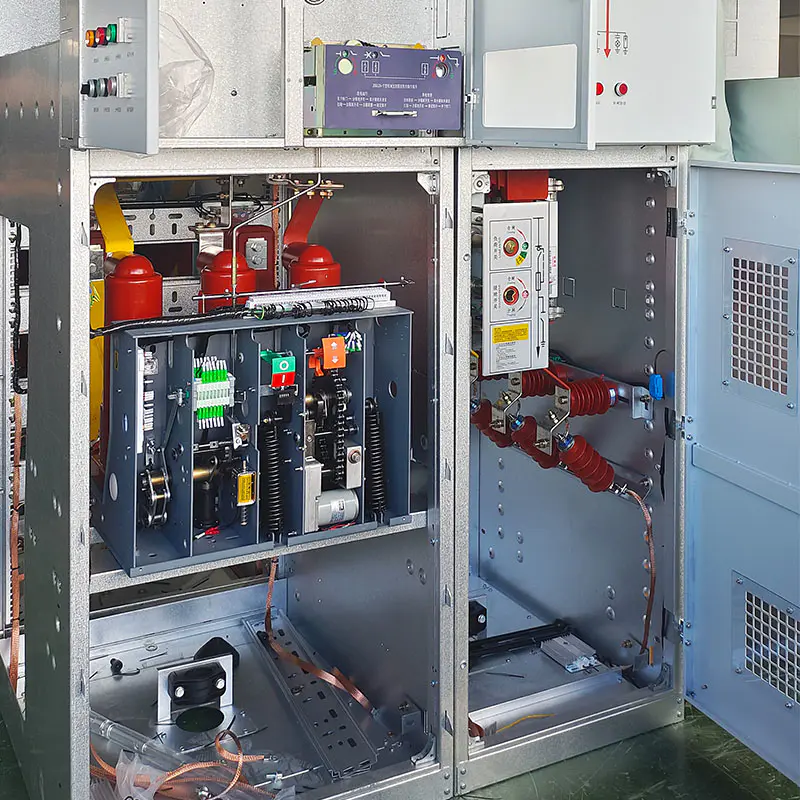

Der vollständig abgedichtete Gastank aus Edelstahl verfügt über einen Vakuum-Leistungsschalter, einen Trennschalter, einen Erdungsschalter, ein Gasdruckmessgerät und eine explosionsgeschützte Druckentlastungsvorrichtung. Alle stromführenden Hochspannungskomponenten sind im trockenen Luft-/Stickstoffmedium versiegelt, um äußere Feuchtigkeit und Staub zu isolieren. Die Schnittstellen zur Drucküberwachung und Gasleckerkennung sind der Online-Inspektion vorbehalten. Ausgestattet mit vollständigen mechanischen Verriegelungen zur Fünffachverhinderung, um gefährliche Fehlbedienungen wie das Schließen des Erdungsschalters unter Last und das Öffnen der Hauptschranktür unter Spannung zu vermeiden.
5.1 Unabhängiger Niederspannungs-Abgangsraum (rechte Seite)
Physisch durch Stahltrennwand vom Hochspannungsgastank getrennt. Das standardisierte Schienenlayout ermöglicht die Installation von MCCBs, Multifunktionsmessgeräten, ATS, Blindleistungskompensation und intelligenten Kommunikationsmodulen. Das unabhängige Klemmenfach für die Sekundärverkabelung sorgt für eine ordentliche Verkabelung und eine bequeme Wartung.

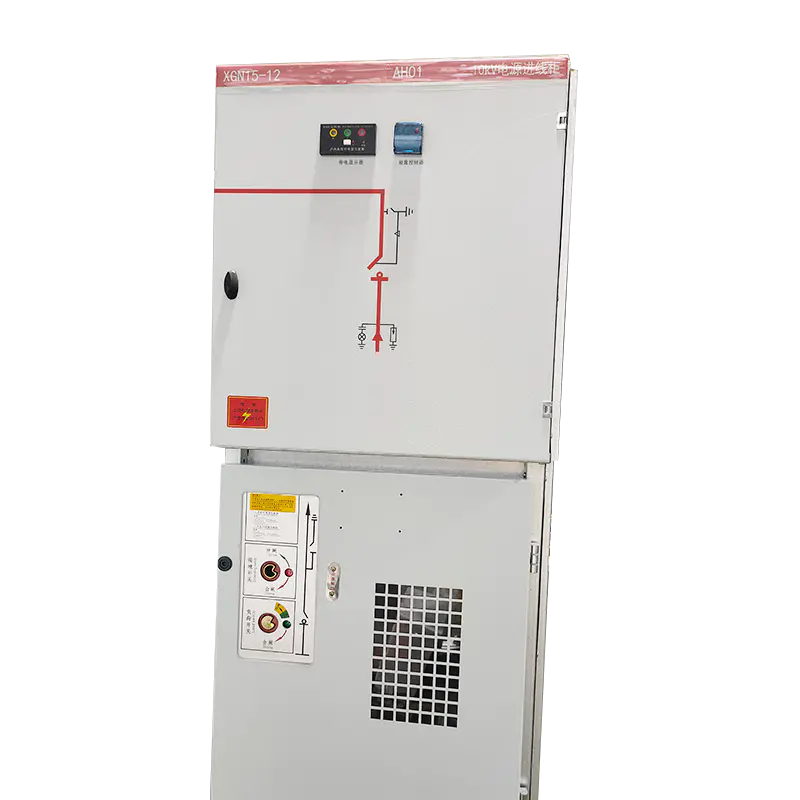

5.2 Bedienungs- und Überwachungsfach (linke Seite)

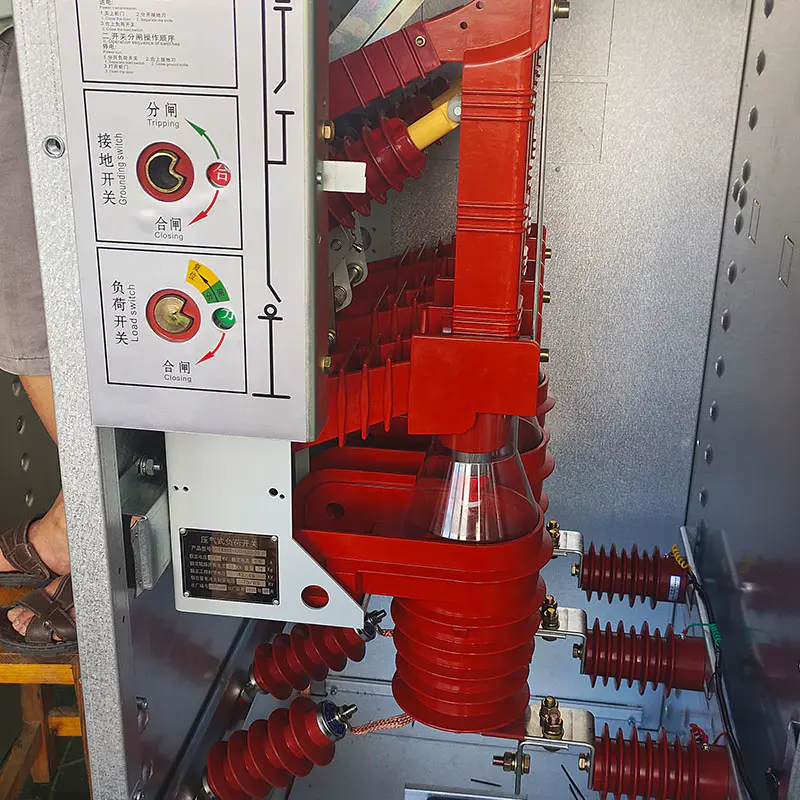

Zentrale Anordnung von Bediengriffen, Live-Anzeigen, Gasdrucküberwachungsmessgeräten sowie Temperatur- und Feuchtigkeitsreglern. Das visuelle Beobachtungsfenster ermöglicht eine direkte Anzeige des Schließ-/Öffnungsstatus des Schalters, ohne das 5.3-Außengehäuse öffnen zu müssen
Einteiliger Schrank aus kaltgewalztem Stahl mit abgeschrägter Oberseite für schnellen Regenwasserabfluss. Überall aufgetragene elektrostatische Anti-Rost- und Korrosionsschutzbeschichtung. Mehrere unabhängig verschließbare Schranktüren trennen Hochspannungs-, Niederspannungs- und Betriebsfächer für eine sicherere Wartung in Zonen.
Anwendungsszenarien
Kommunale Projekte: Sanierung des städtischen Stromnetzes, Autobahntunnel, Schienenverkehr, temporäre Baustromversorgung für die Kommunaltechnik, zentrale Stromverteilung für Straßenbeleuchtung
Gewerbe- und Wohngebäude: Wohnanlagen, Schulen, Krankenhäuser, kommerzielle Einkaufszentren und Bürogebäude
Neue Energiebranche: Dezentrale Photovoltaikkraftwerke, Windparks und Energiespeicher zur Unterstützung der Stromverteilung
Industrieparks: Fabrikwerkstätten, Bergbauunternehmen und Industriegebiete mit zentraler Stromversorgung
CO2-arme Demonstrationsprojekte: Staatliche Null-CO2-Parks, CO2-Neutralität zur Unterstützung von Stromverteilungsprojekten mit obligatorischen SF₆-freien Anforderungen
Modernisierung des ländlichen Stromverteilungsnetzes
