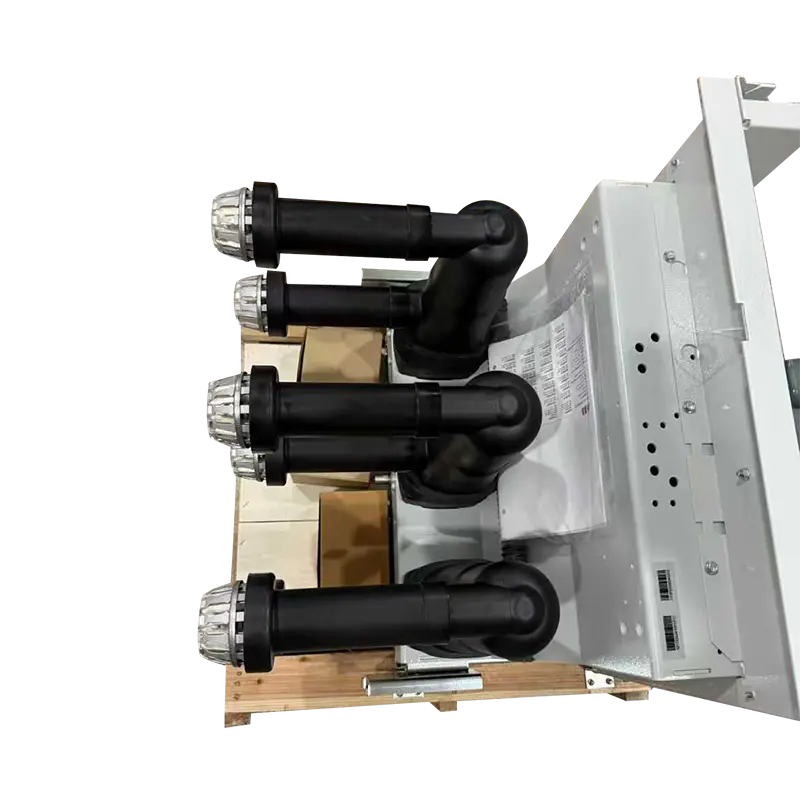

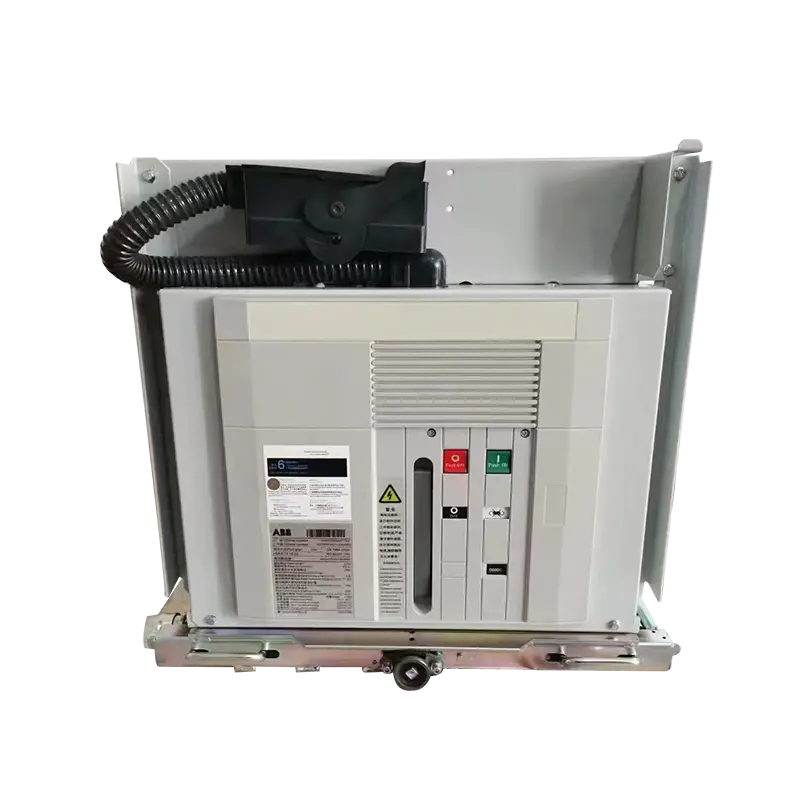

Name: VD4 12-kV-Mittelspannungs-Vakuum-Leistungsschalter für den Innenbereich, 630 A–1250 A
Rating: 5 (99 reviews)

VD4 12-kV-Mittelspannungs-Vakuum-Leistungsschalter für den Innenbereich, 630 A–1250 A

Beschreibung:

Der MINGTUO VD4 12-kV-Vakuum-Leistungsschalter (VCB) ist ein Mittelspannungs-Innenschutzschalter, der für präzisen Schutz und Steuerung für dreiphasige Wechselstromsysteme mit 50 Hz und Nennspannungen von 3,6 kV bis 12 kV entwickelt wurde. Dieser Leistungsschalter unterstützt Nennströme von 630 A bis 1250 A und eignet sich ideal für Schaltanlageninstallationen im Innenbereich in Umspannwerken, Industrieanlagen und kommerziellen Stromverteilungssystemen. Durch den Einsatz fortschrittlicher Vakuum-Unterbrechertechnologie gewährleistet es eine schnelle Fehlerunterbrechung, Betriebszuverlässigkeit und langfristige Sicherheit.

Anwendungen:

Mittelspannungs-Schaltanlagen für den Innenbereich

Industrieanlagen, die einen zuverlässigen Mittelspannungsschutz erfordern

Kommerzielle Infrastruktur einschließlich Krankenhäuser, Flughäfen und Rechenzentren

Systeme, die einen häufigen Betrieb und wartungsarme Lösungen erfordern

High Voltage Vacuum Circuit Breaker
VS1 Medium-Voltage Indoor Vacuum Circuit Breaker

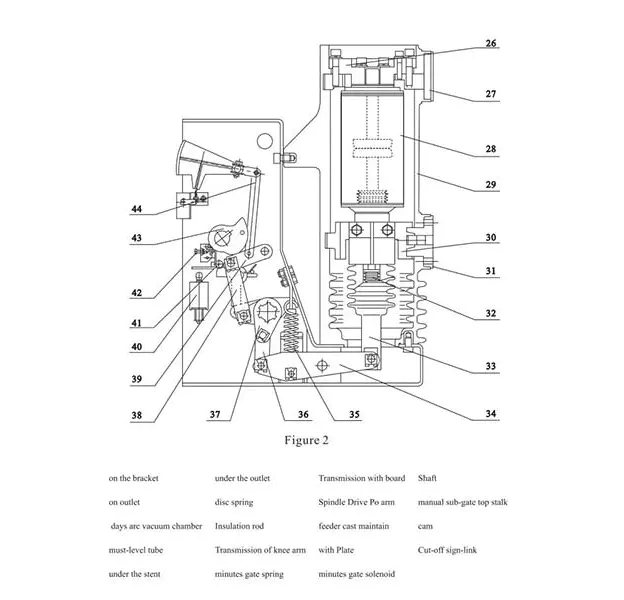

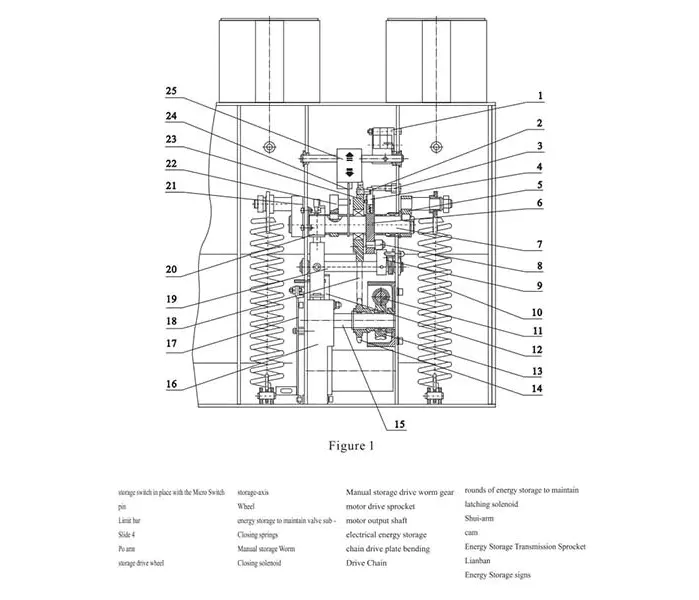

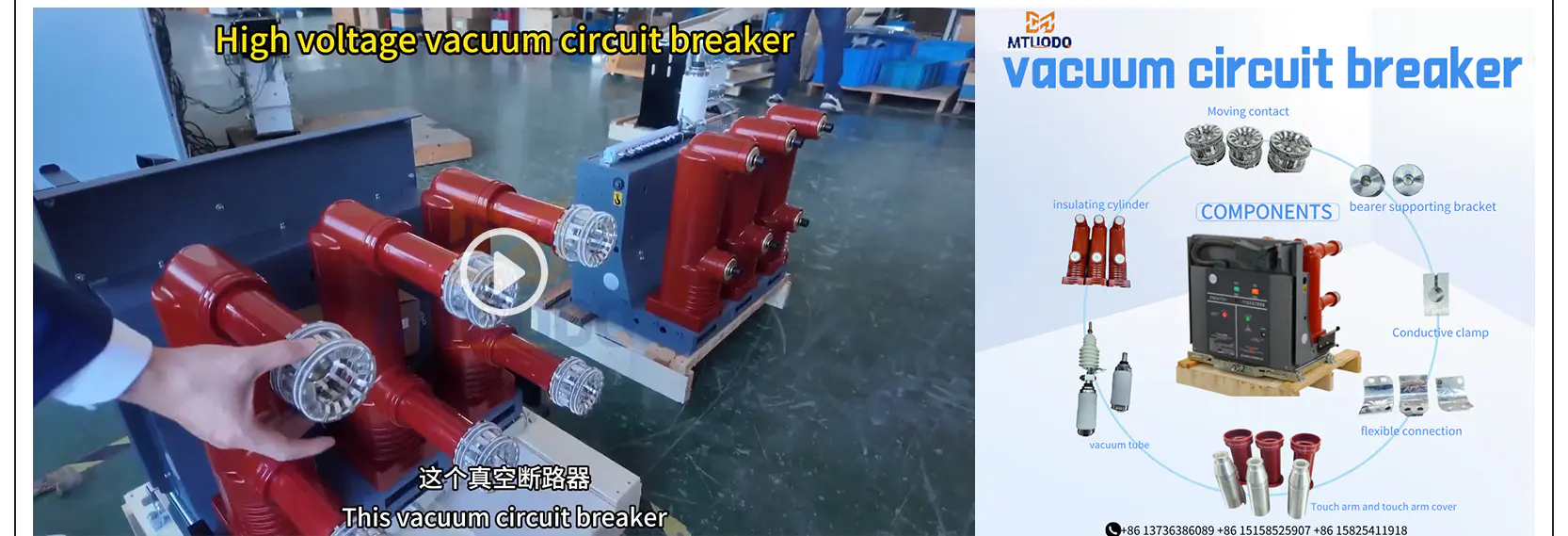

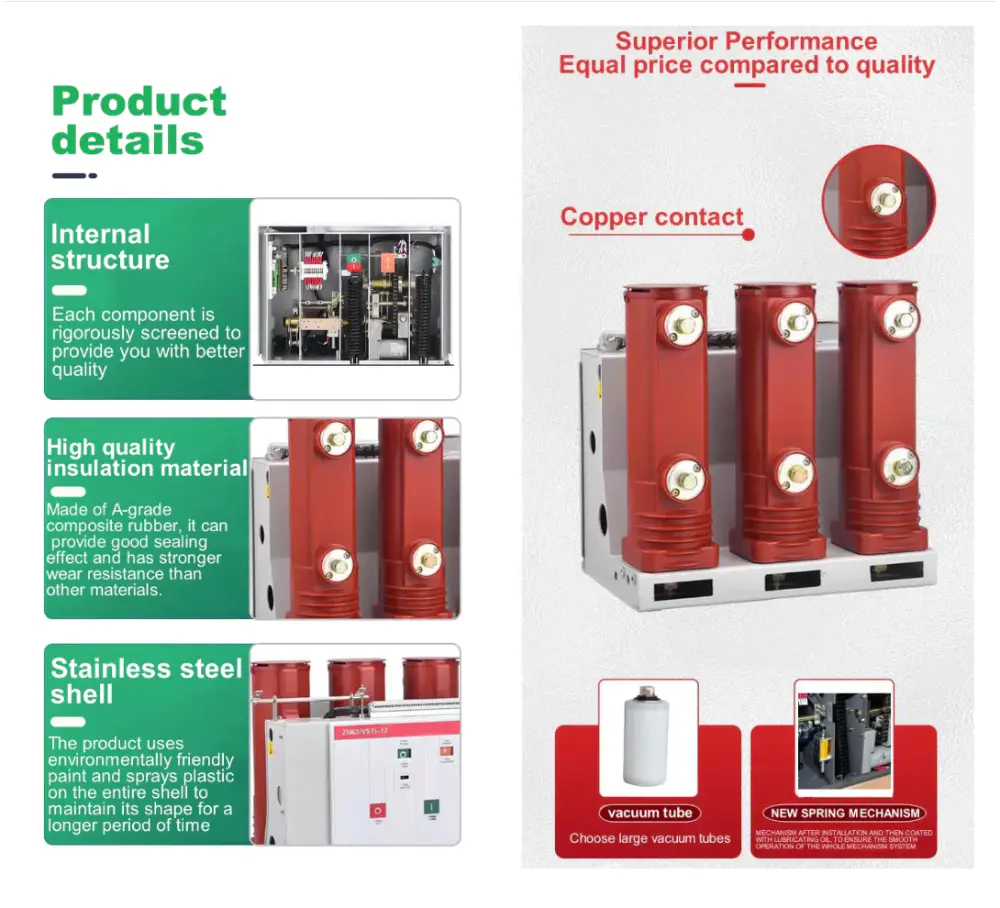

VCB Composition

Unter normalen Bedingungen bleiben die Hauptkontakte geschlossen, um einen kontinuierlichen Stromfluss zu ermöglichen. Bei Erkennung eines Überstroms oder eines Kurzschlusses trennt der Federmechanismus schnell die Kontakte und erzeugt einen Lichtbogen im Vakuum-Schaltröhre. Der Lichtbogen wird abgekühlt und gelöscht, wodurch der fehlerhafte Stromkreis sicher isoliert und Schäden an nachgeschalteten Geräten verhindert werden. Dies gewährleistet eine hohe Betriebssicherheit und einen minimalen Wartungsbedarf.

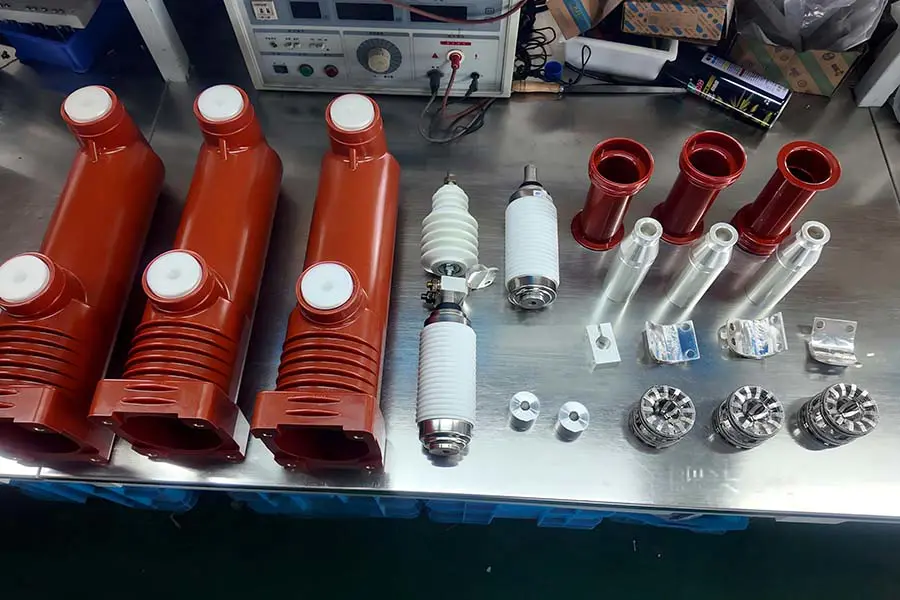

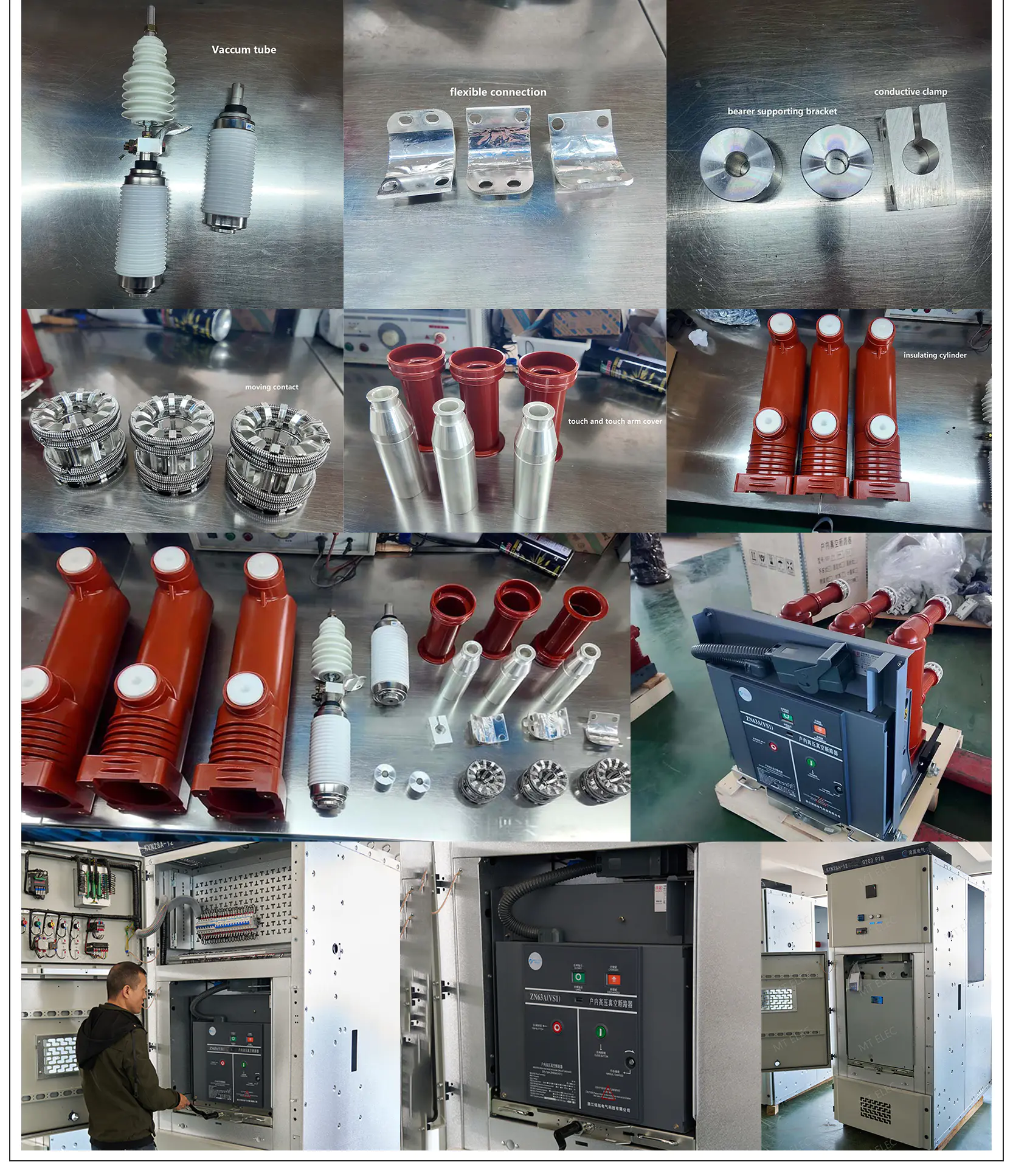

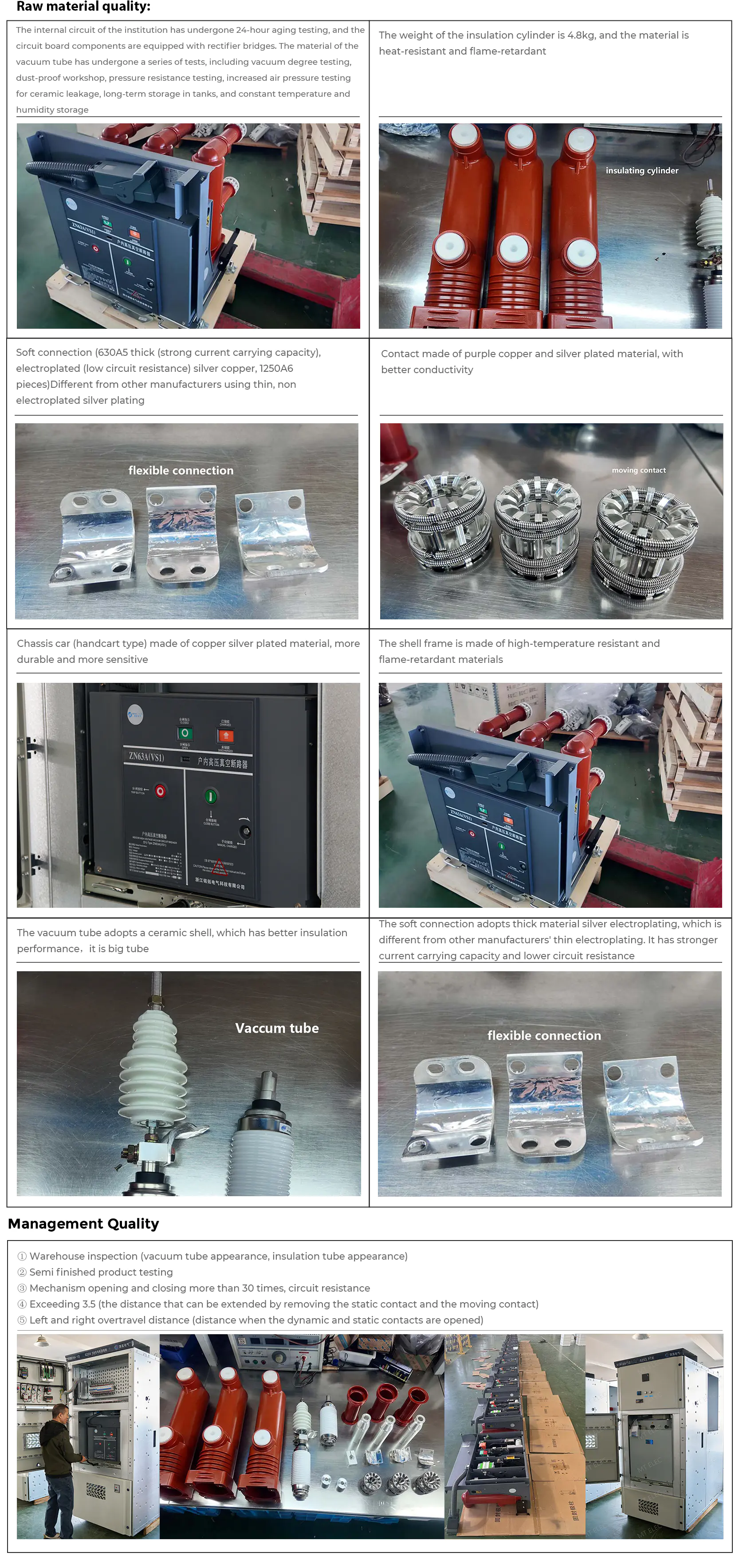

Produktzubehör

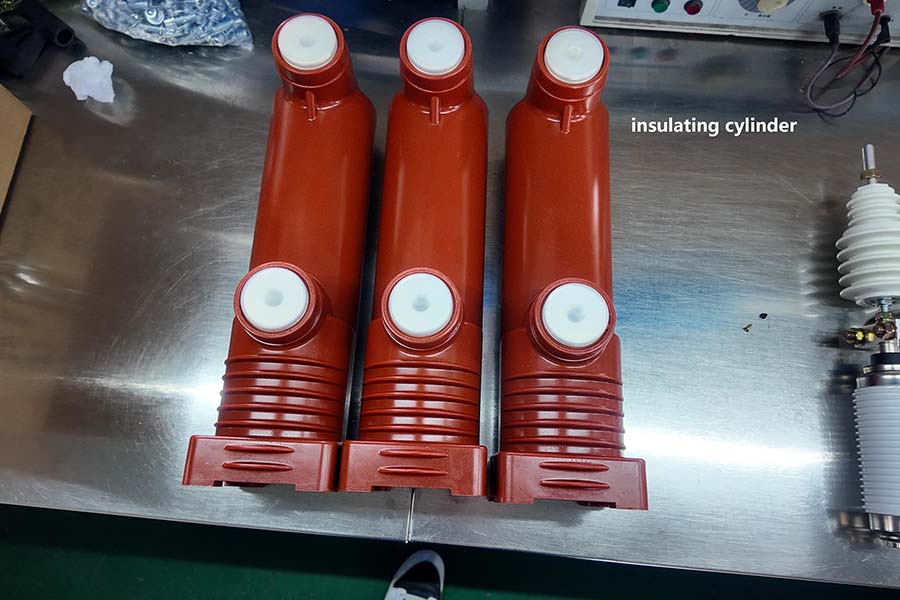

Insulating Cylinder

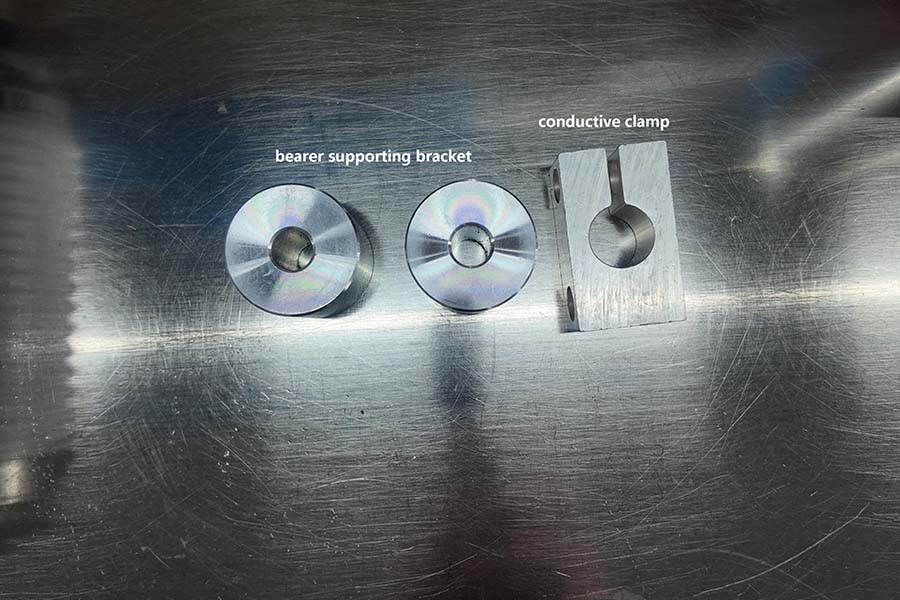

Bearer Supporting Bracket

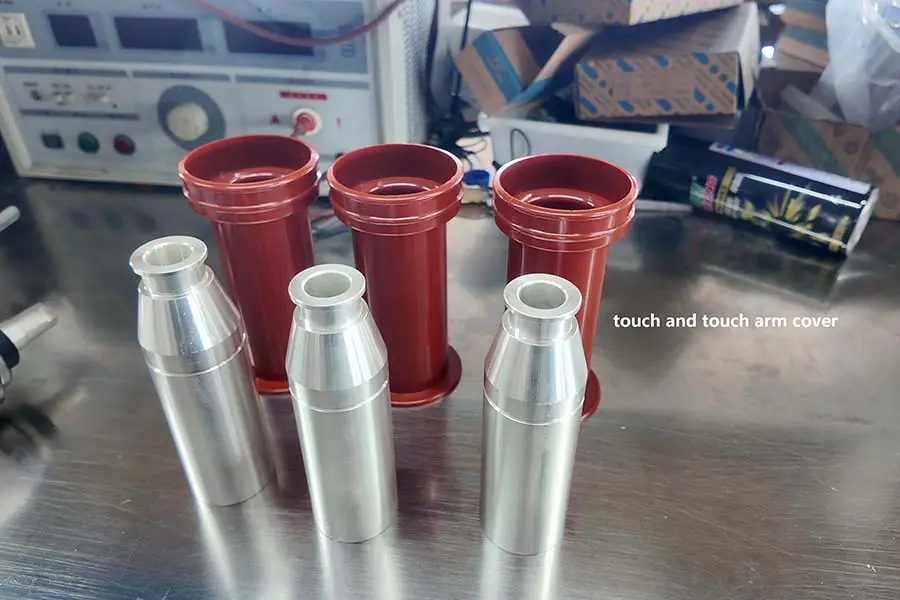

Touch And Touch Arm Cover

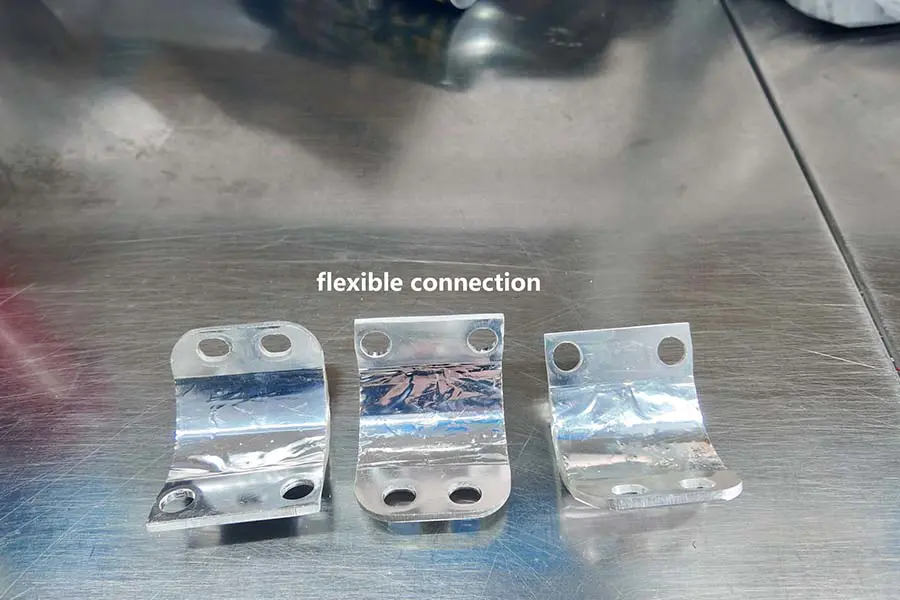

Flexible Connection

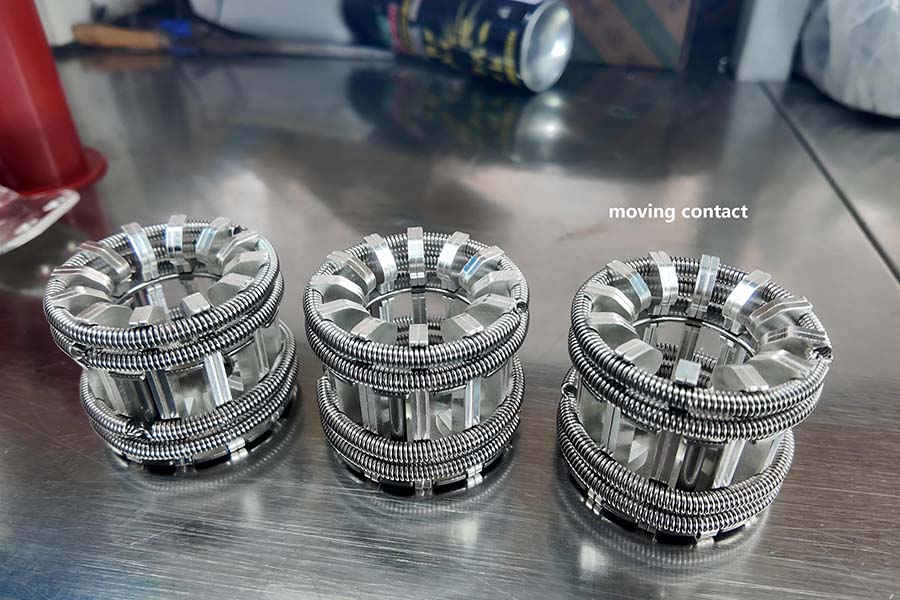

Moving Contact

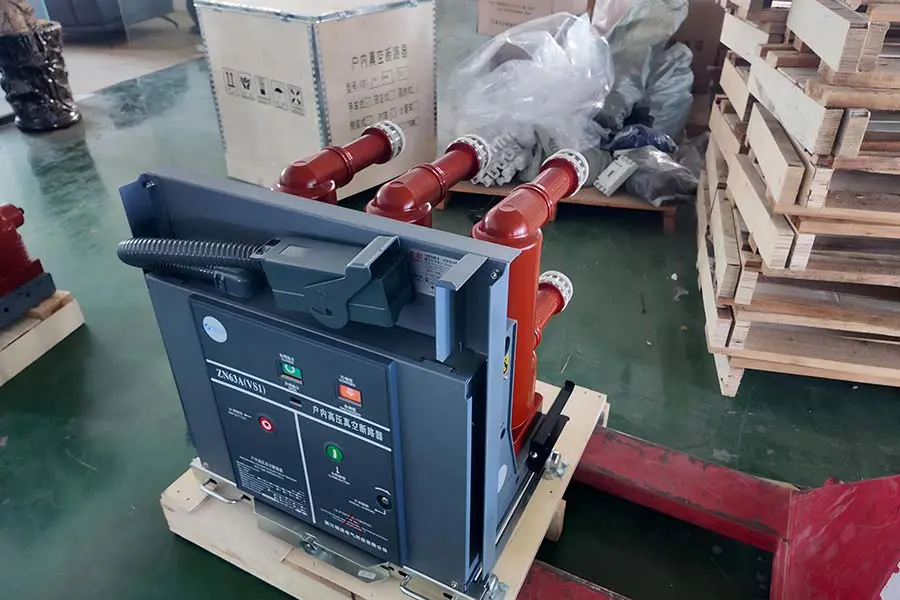

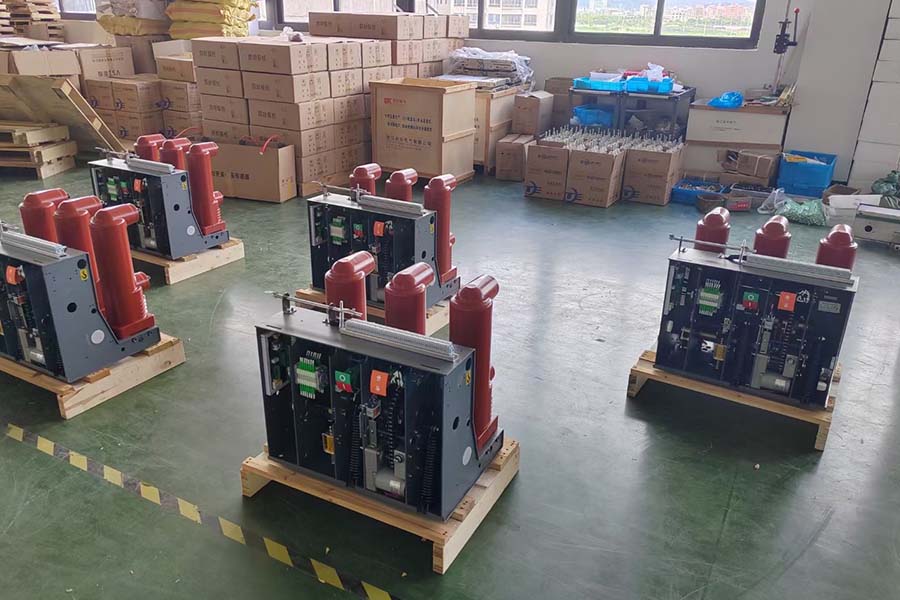

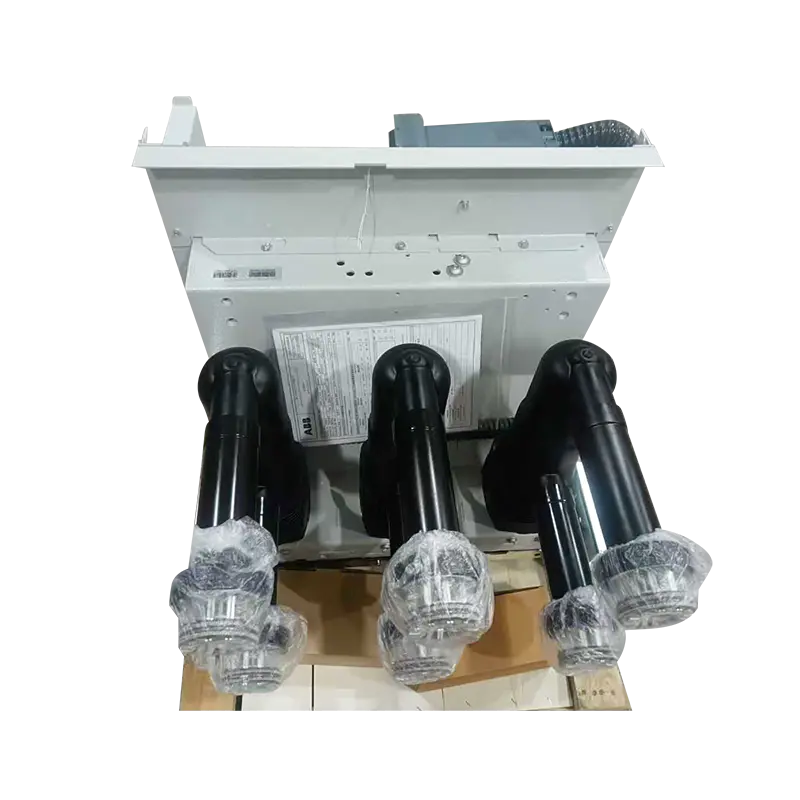

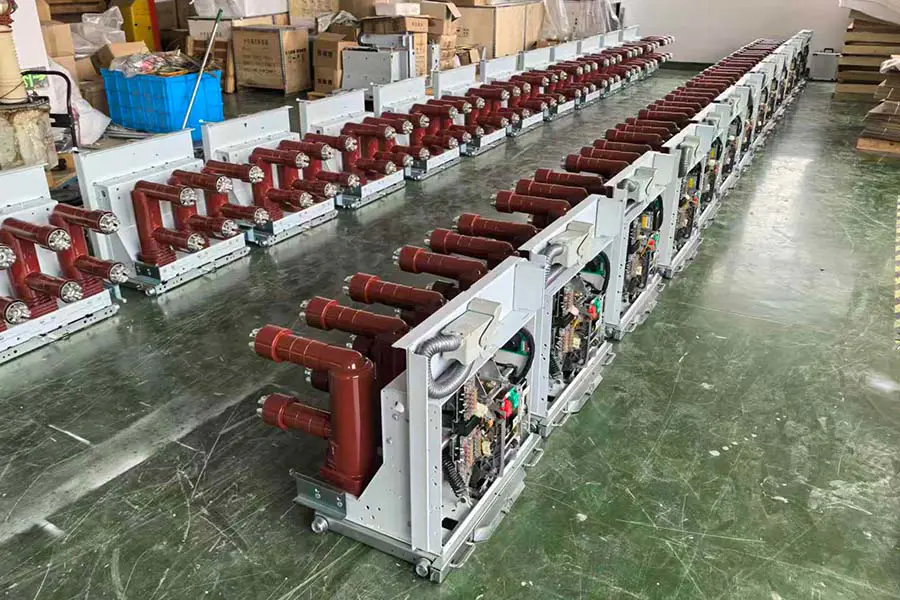

Main Product

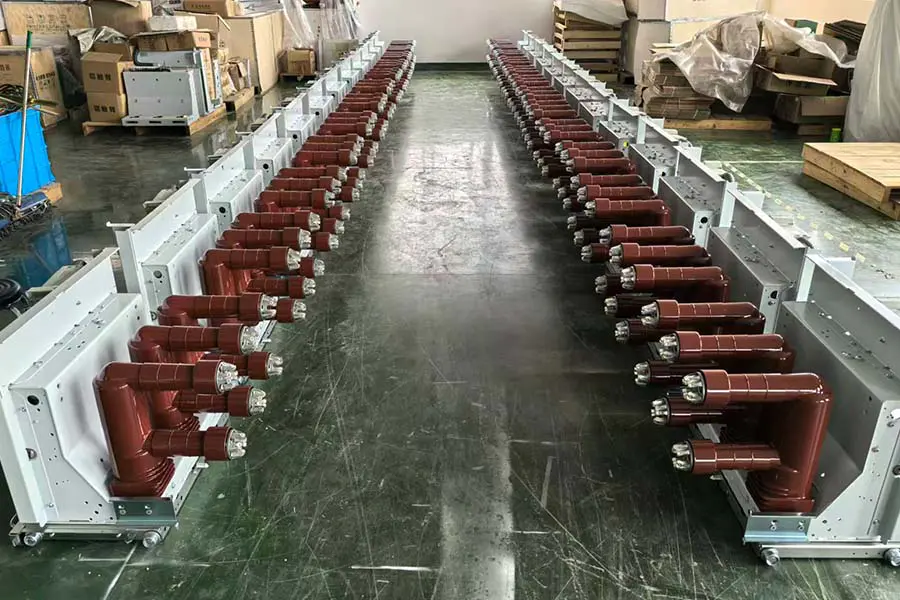

Insulating Cylinder

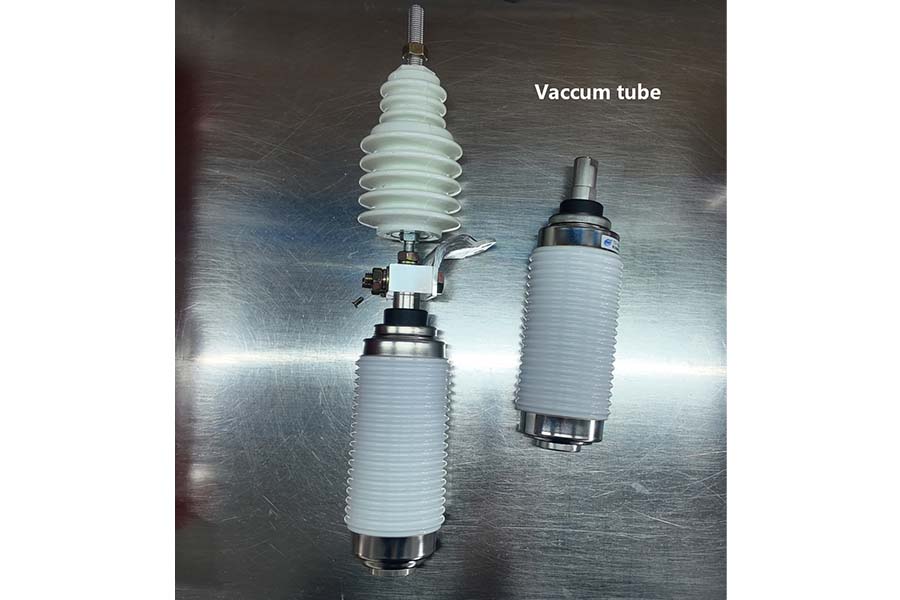

Vaccum Tube

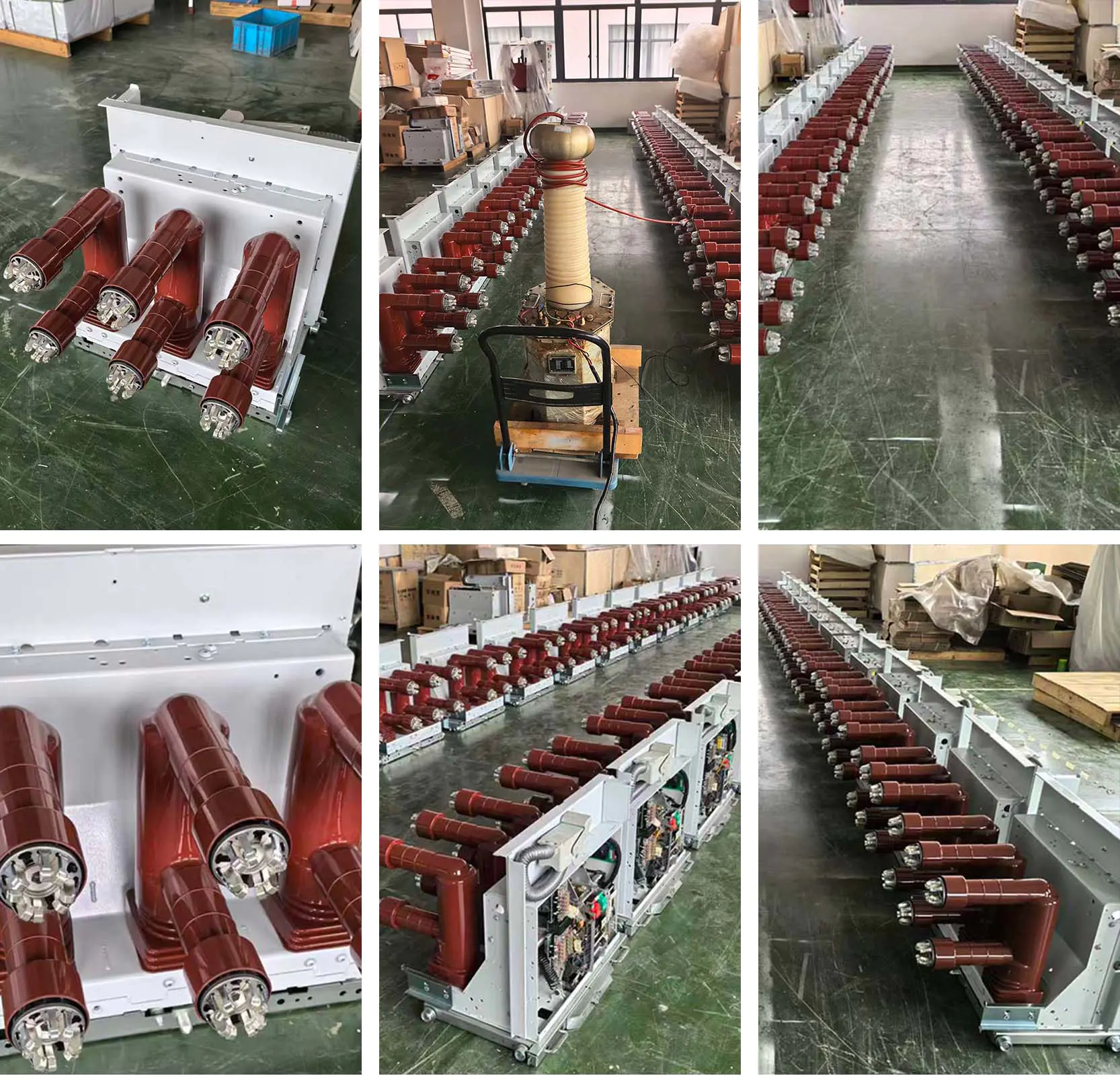

Withstand Voltage Test

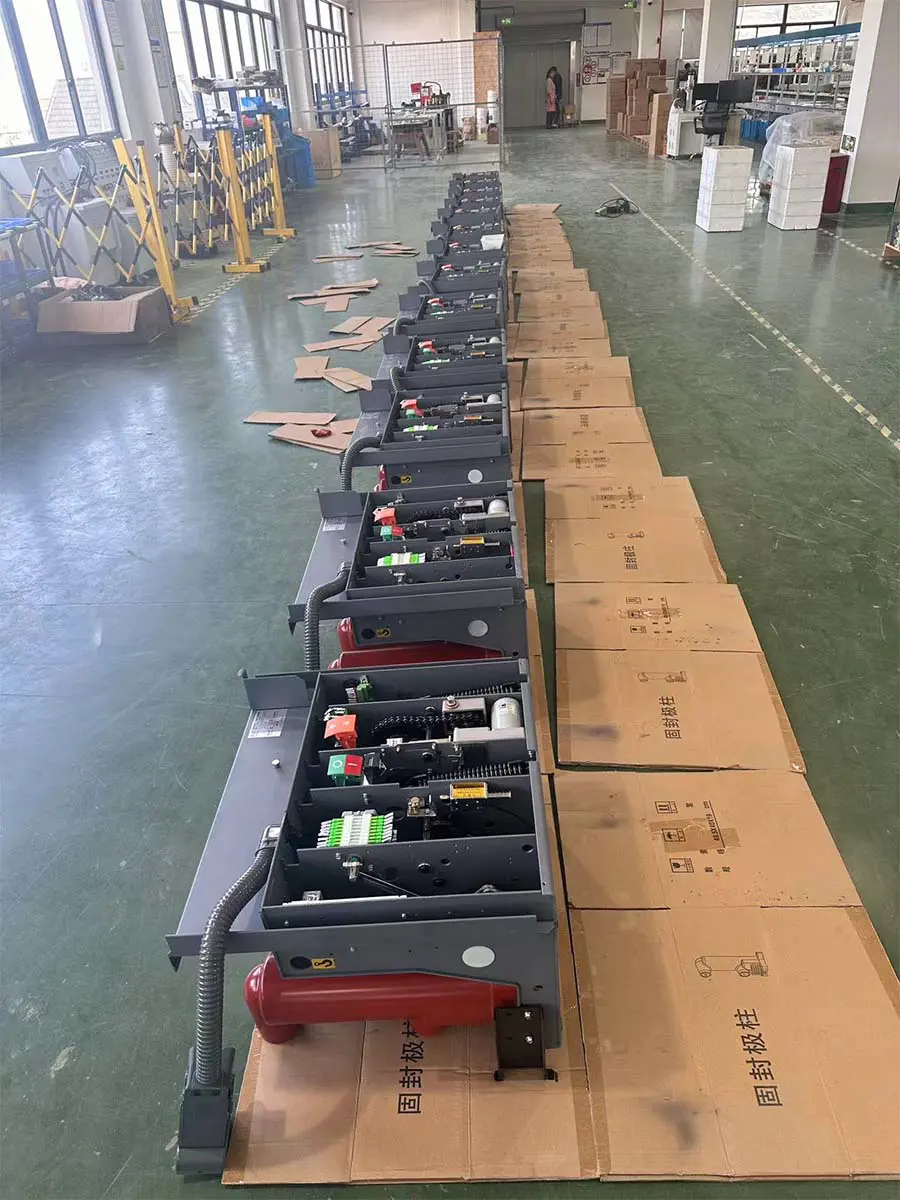

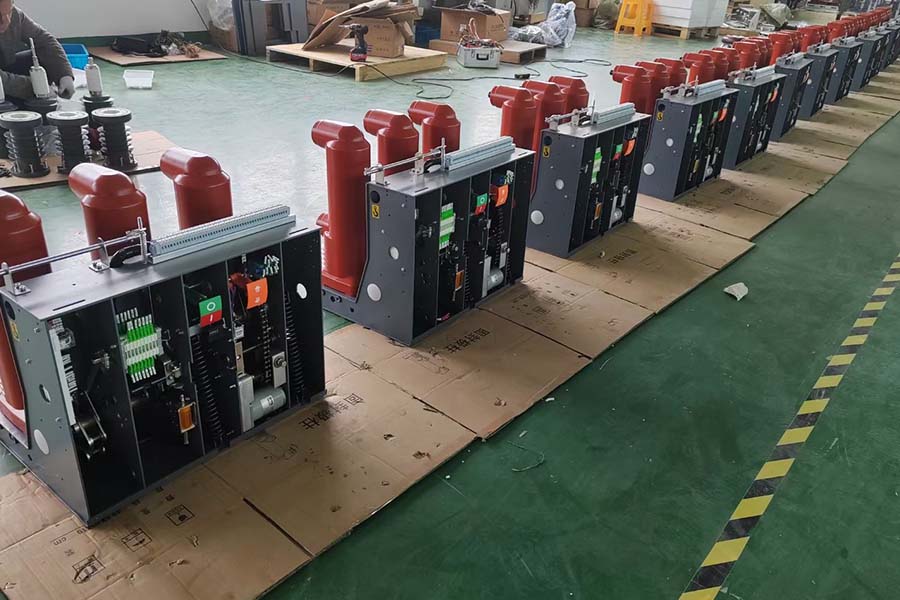

Product Debugging
Product Debugging
Product Debugging
Product Debugging
Withstand Voltage Test
Mechanical Characteristic Testing
Product Debugging
Test the opening and closing speed, time, synchron
High Voltage Vacuum Circuit Breaker
VS1 Medium-Voltage Indoor Vacuum Circuit Breaker

Um die Transportsicherheit zu gewährleisten, werden unsere Elektroprodukte in verstärkten Holzkisten exportiert. Die Kisten werden einer Wärmebehandlung unterzogen und tragen das ISPM-15-Zeichen, was eine schnelle Zollabfertigung ermöglicht. Die erhöhte Bodenkonstruktion erleichtert die Bedienung mit dem Gabelstapler, während die stoßdämpfende Innenbefestigung dafür sorgt, dass die Produkte unversehrt ankommen. Alle Außenkisten sind deutlich gekennzeichnet und entsprechen den internationalen Logistikstandards.

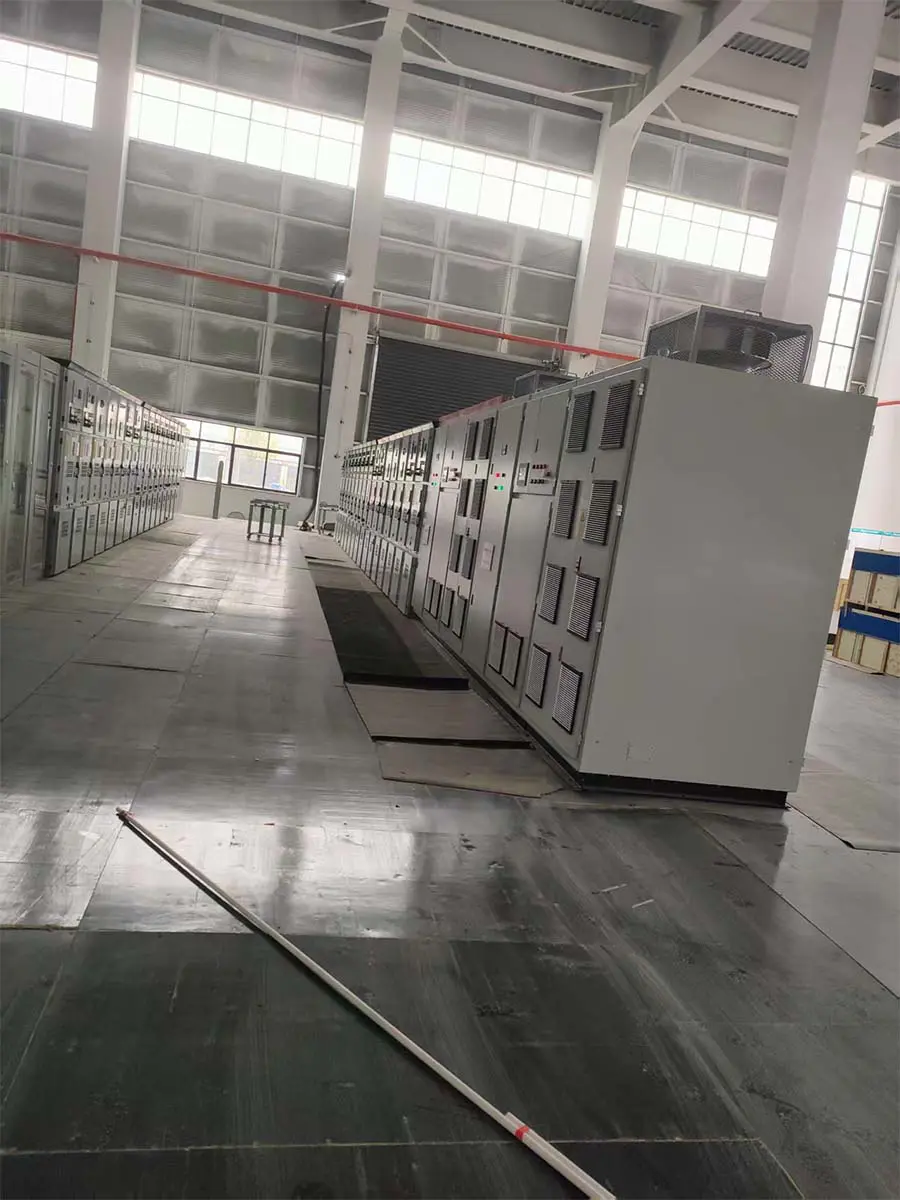

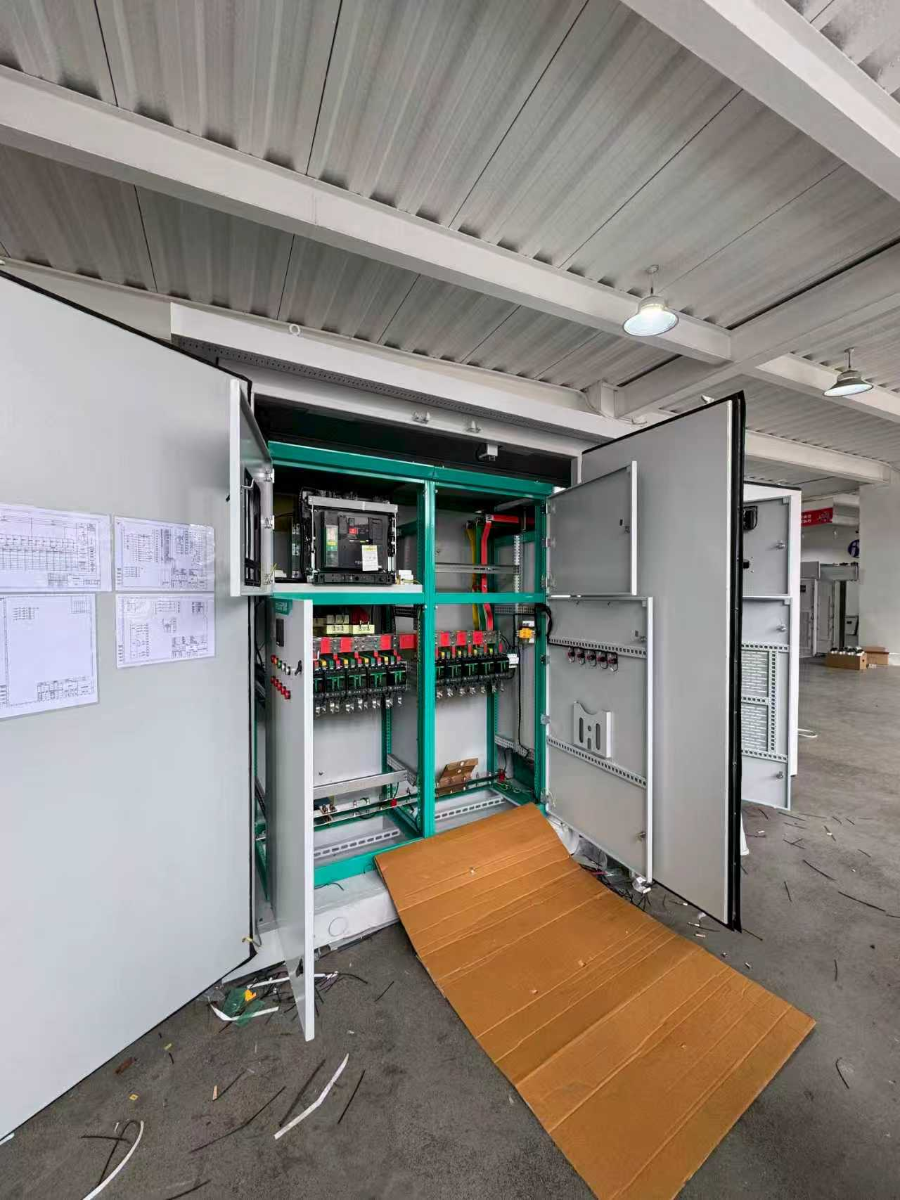

High and Low Voltage Switchgear (ACB, MCCB, VCB)
Box-Type Substation Featuring Our VCB, MCCB, and ACB

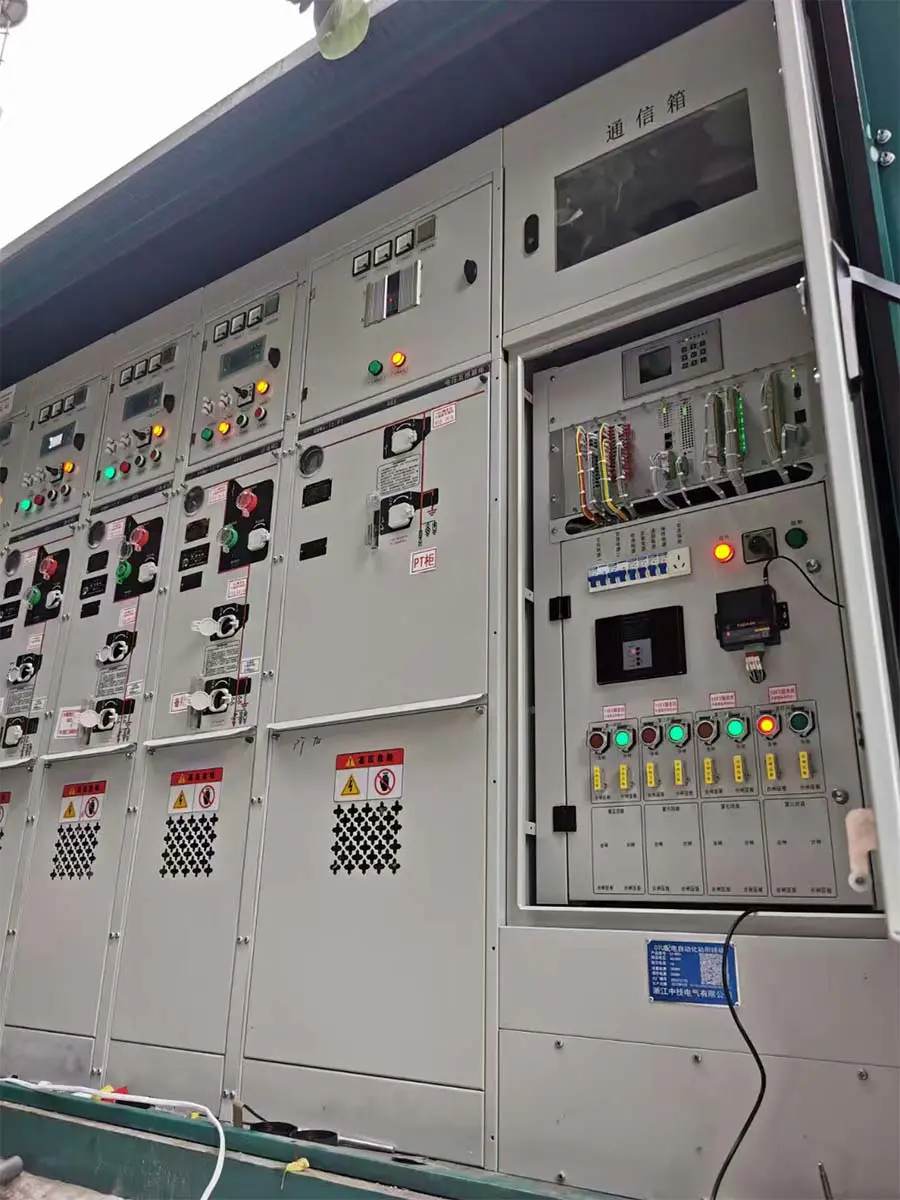

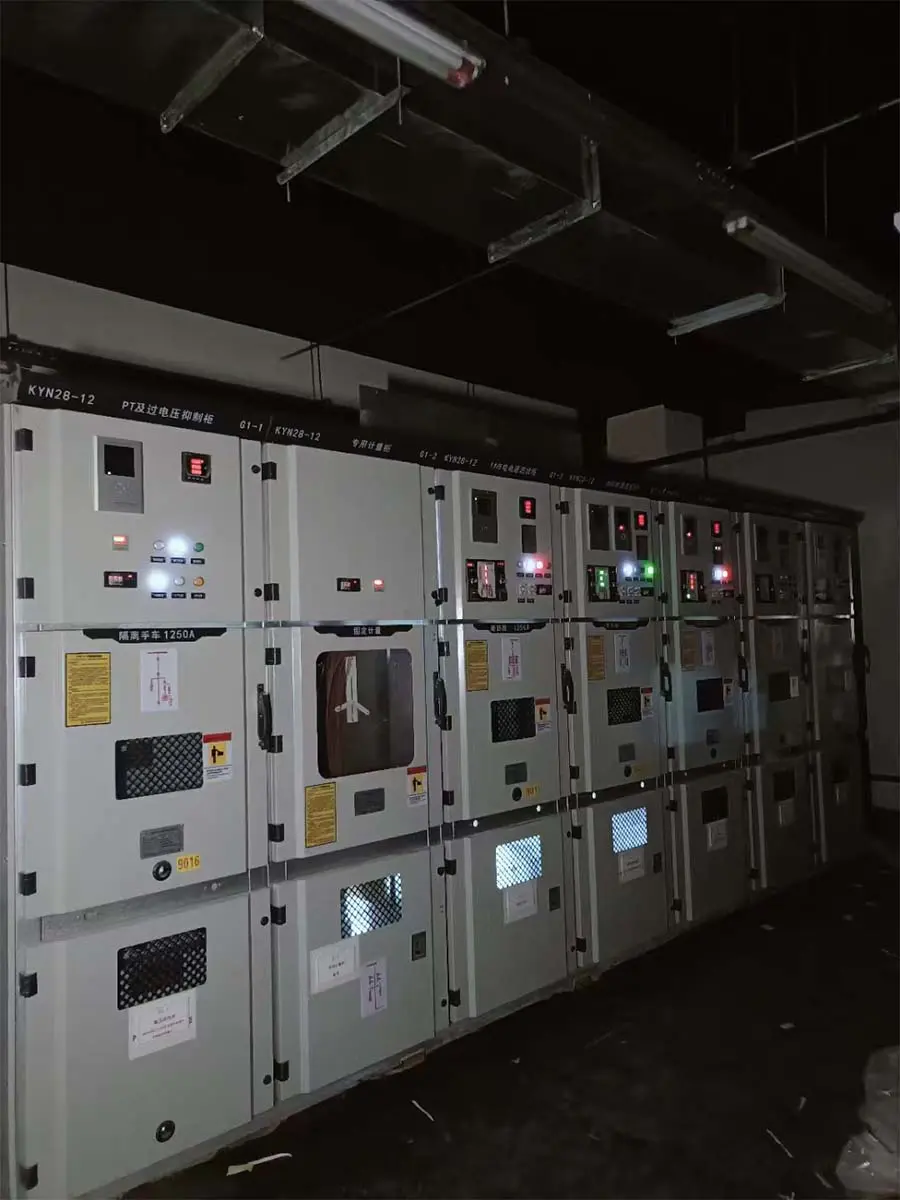

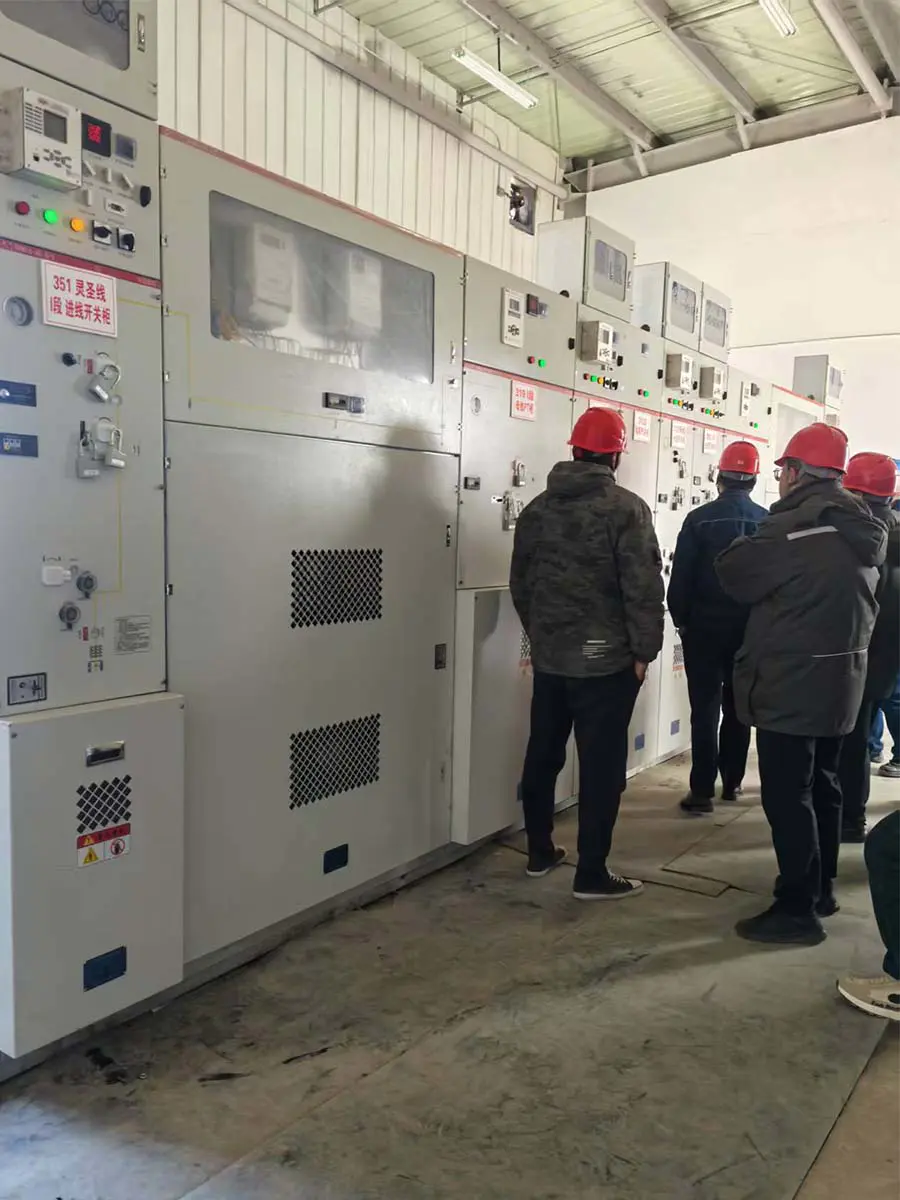

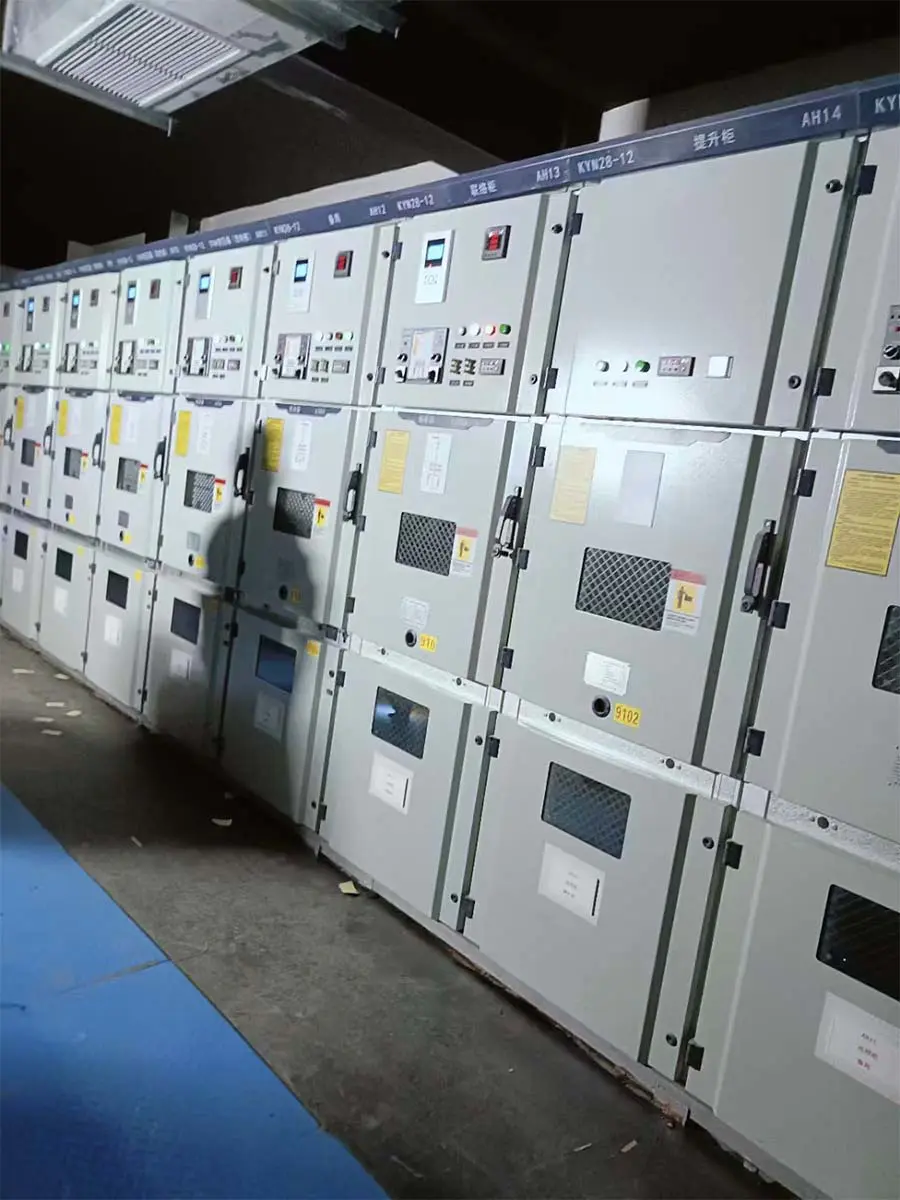

High And Low Voltage Cabinets Successfully Powered

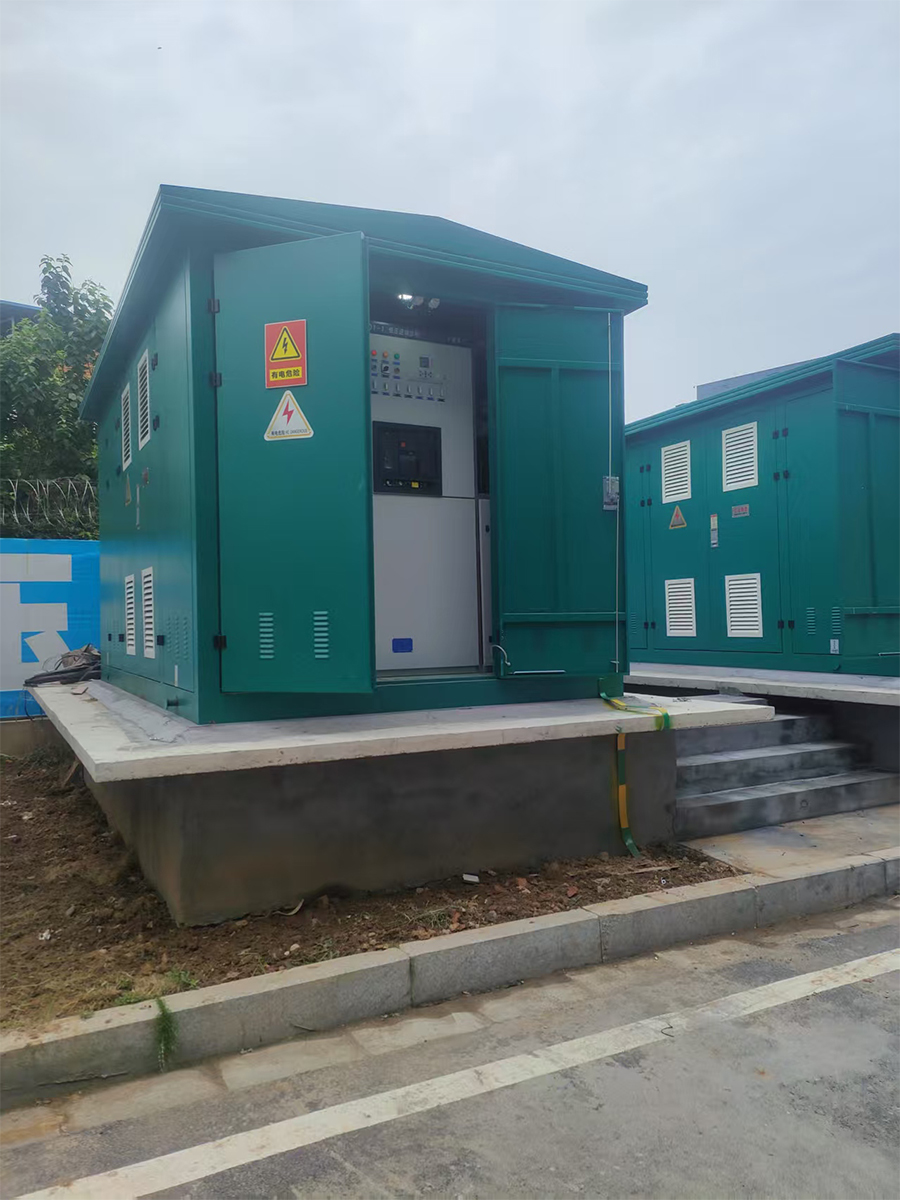

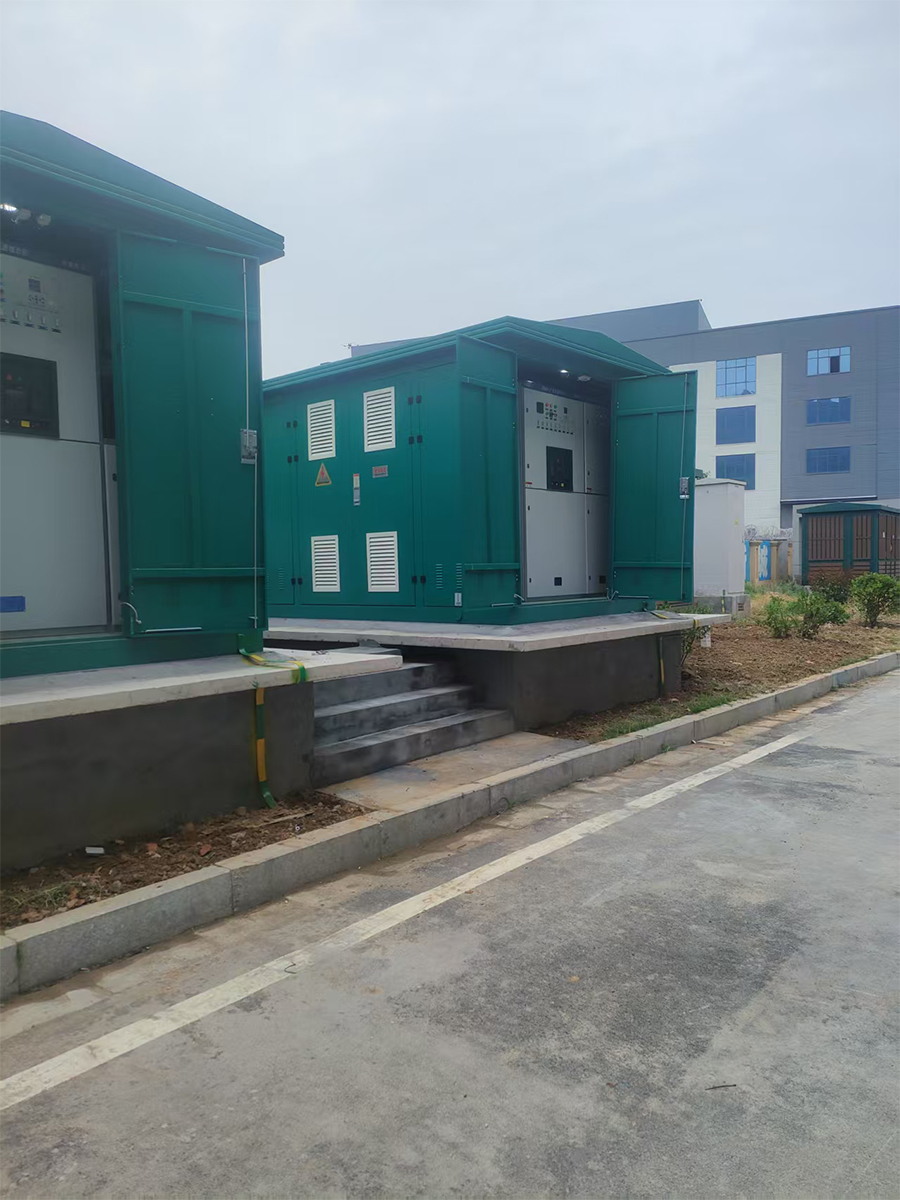

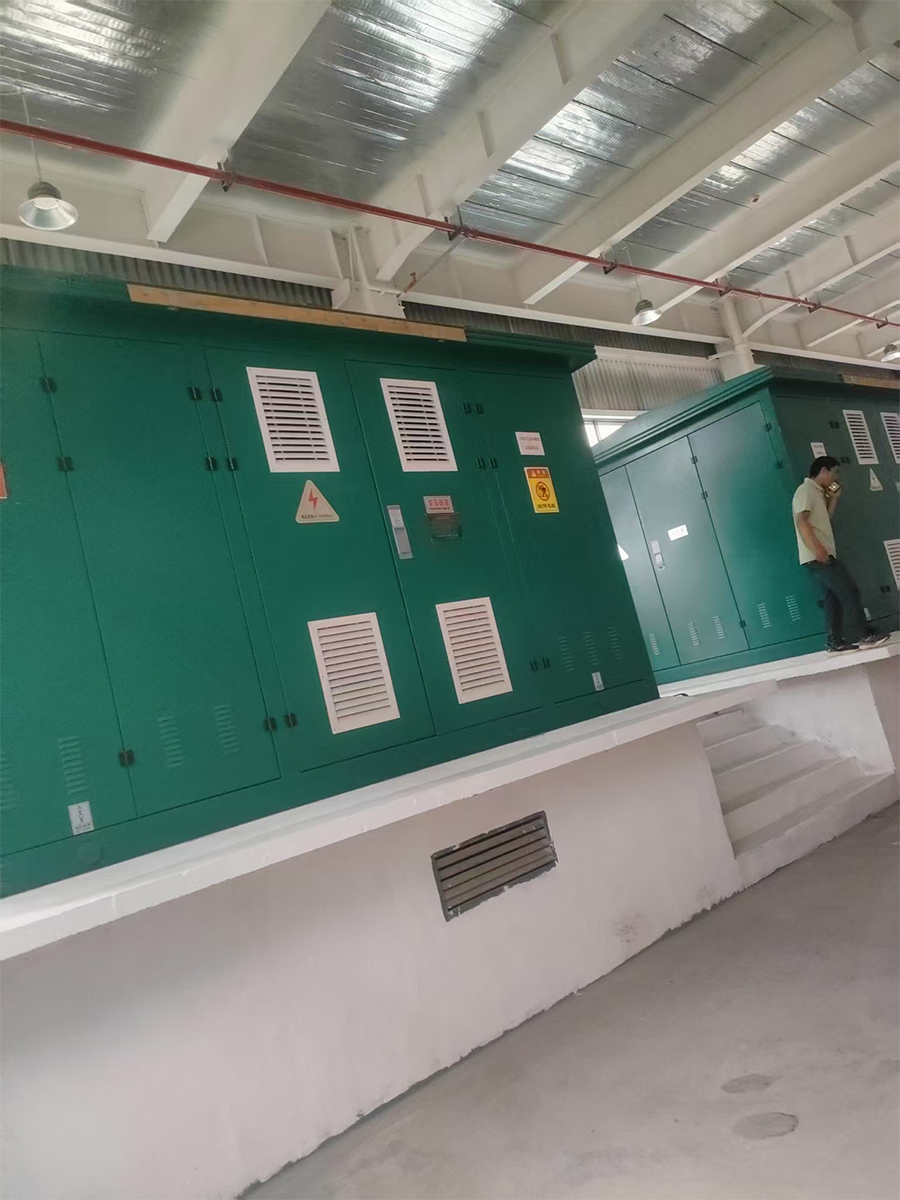

Box-typesubstation ACB VCB MCCB
Box-typesubstation ACB VCB MCCB
Box-typesubstation ACB VCB MCCB

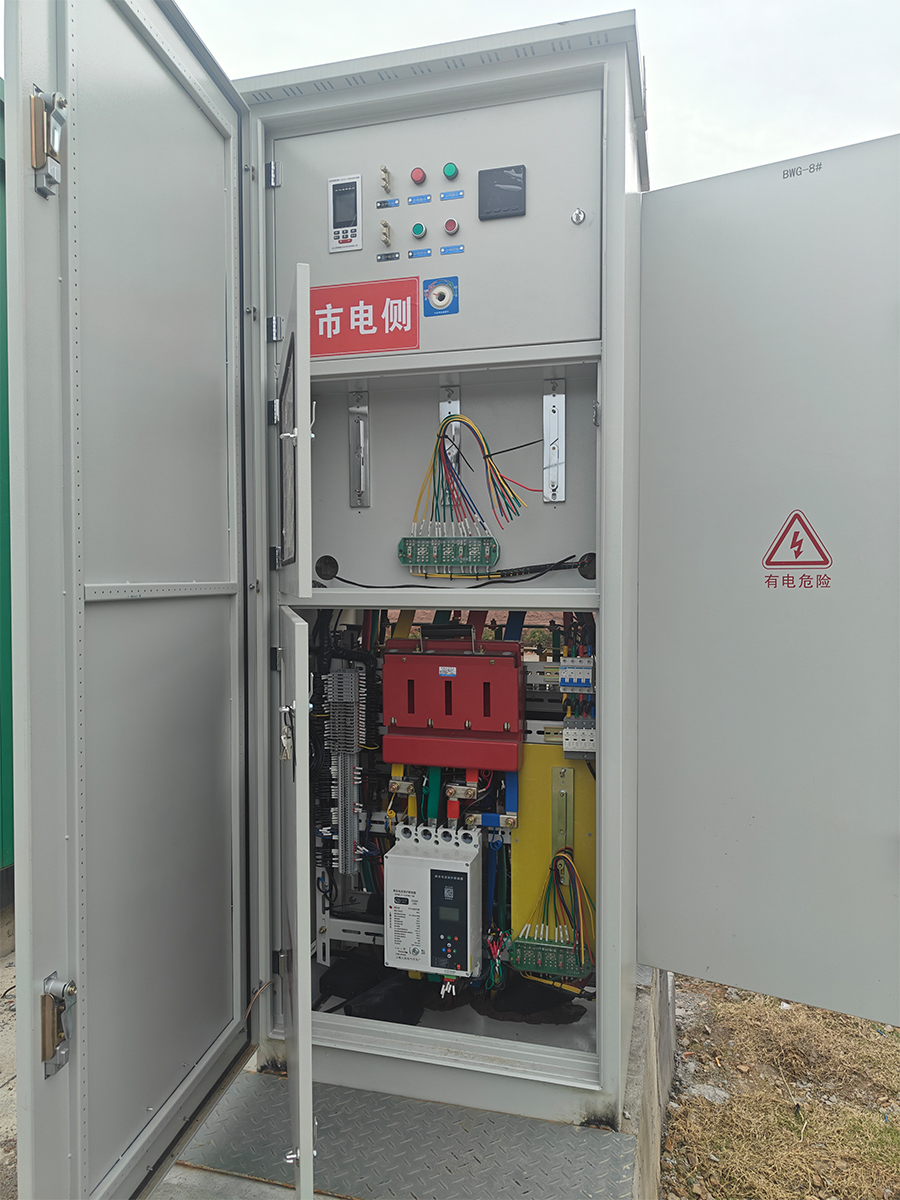

Power transmission successful

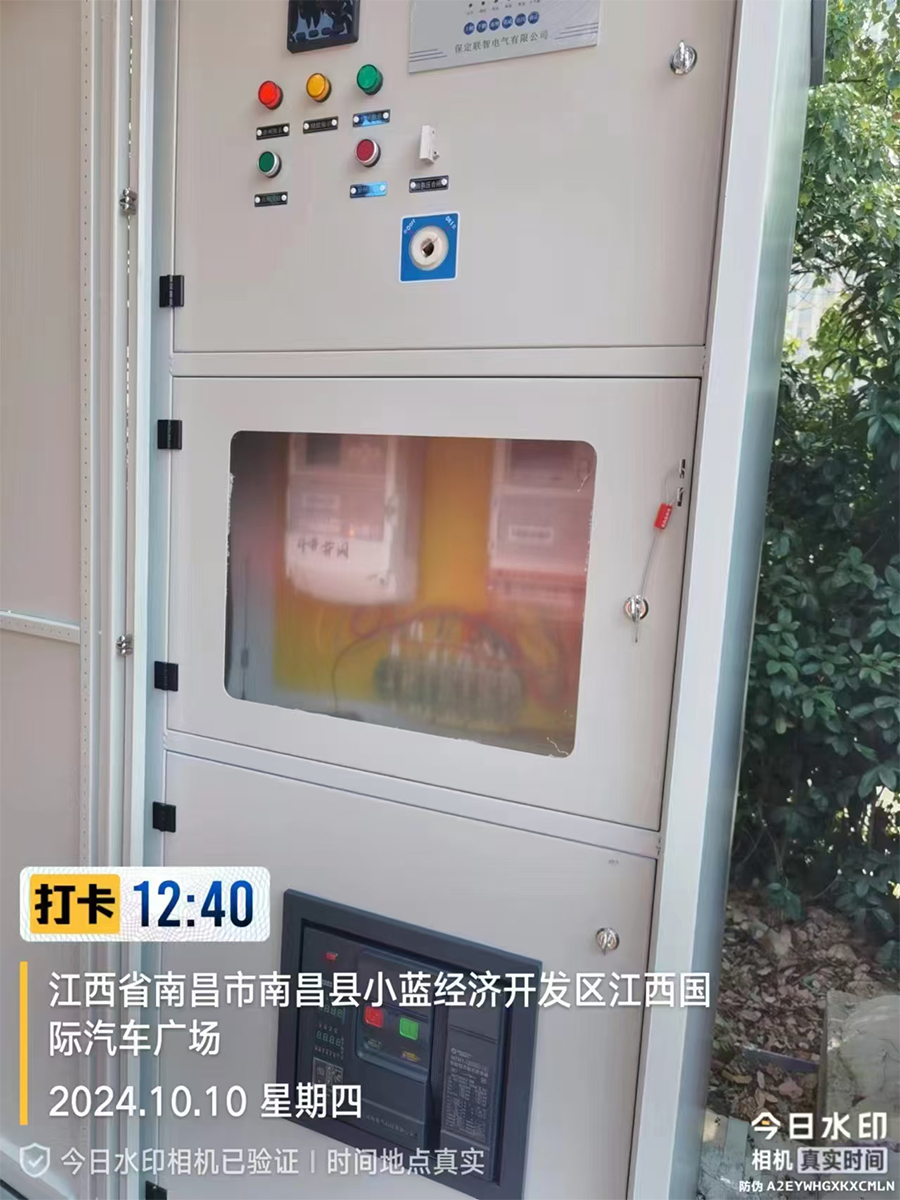

Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
Power transmission successful
Box-typesubstation ACB VCB MCCB
Power transmission successful
Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB

Nein	Artikel	Einheiten	Zählwert
1	Die Nennspannung	-	12 24 35
2	Die Nennspannung (short-term frequency tolerance 1min)	kV	42
3	Die Nennspannung tolerance lightning shocks peak	-	75
4	Nennfrequenz	Hz	50
5	Nennstrom	A	630、1250
			630, 1250, 1600, 2000, 2500, 3150
			1250, 1600, 2000, 2500, 3150, 4000
6	Bemessungskurzschlussstrom im Leerlauf	kA	20/25、31,5、40
7	Die Nennspannung short tolerance	kA	20/25、31,5、40
8	Mit kurzer Dauer bewertet	s	4
9	Nennstrom peak tolerance	kA	50/63、80、100
10	Bemessungskurzschlussstrom schließen	kA	50/63、80、100
11	Die Frequenzspannungstoleranz des Sekundärkreises beträgt 1 Minute.	V	2000
12	Nenn-Leerlaufstrom des Singleback-Kondensators	A	630/400 (40kA 800/400)
13	Bewerteter Kondensator-Einstellschlussstrom	kA	12,5 (Frequenz nicht größer als 1000 Hz)
14	PausenbreFrauzeit (Nennspannung)	Frau	≤50
15	Einspeisezeit (Nennspannung)	Frau	≤100
16	Mechanisches Leben	-	20000
17	Nennstrom open circuit times (life)	Wechseln	20000
18	Bemessungskurzschlussstrom offener Stromkreis	-	50 (40 kA ≤ 30)
19	Dynamischer und statischer Kontakt ermöglichen eine Verschleißdicke	mm	3
20	Der Nennbetriebsspannungs-Einspeiser	-	-
21	Die Nennspannung break-brake operations	V	AC110/220 DC110/220
22	Nennspannung des Speichermotors	-	-
23	Nennleistung des Speichermotors	W	70
24	Lagerzeit	s	≤10
25	Kontaktöffnungsabstand	mm	11 ± 1
26	Super-Reise	-	3,5 ± 0,5
27	Kontaktprellzeit beim Schließen	Frau	≤240(A≤3)
28	Drei-Phasen-Punkte, die sich in verschiedenen sexuellen Stadien schließen	-	≤2
29	Durchschnittliche Torgeschwindigkeit (Kontaktabstand 6 mm)	m/s	0,9–1,2
30	Durchschnittliche Schließgeschwindigkeit (6-mm-Kontaktschluss)	m/s	0,5–0,8
31	Führender Stromkreiswiderstand	μΩ	≤50(630A)、≤45(1250A) ≤35(1600–2000A)、≤250(2400)
32	Kontaktdruck der Schützzuführung	N	2000 ± 200 (2000 A), 2400 ± 200 (25 kA) 3100 ± 200 (31,5 kA) 、 4250 ± 250 (40 kA)
33	Der Nennbetriebsablauf	-	Punkte – 0,3s – und Punkte 180er Jahre - und -
