Beschreibung:

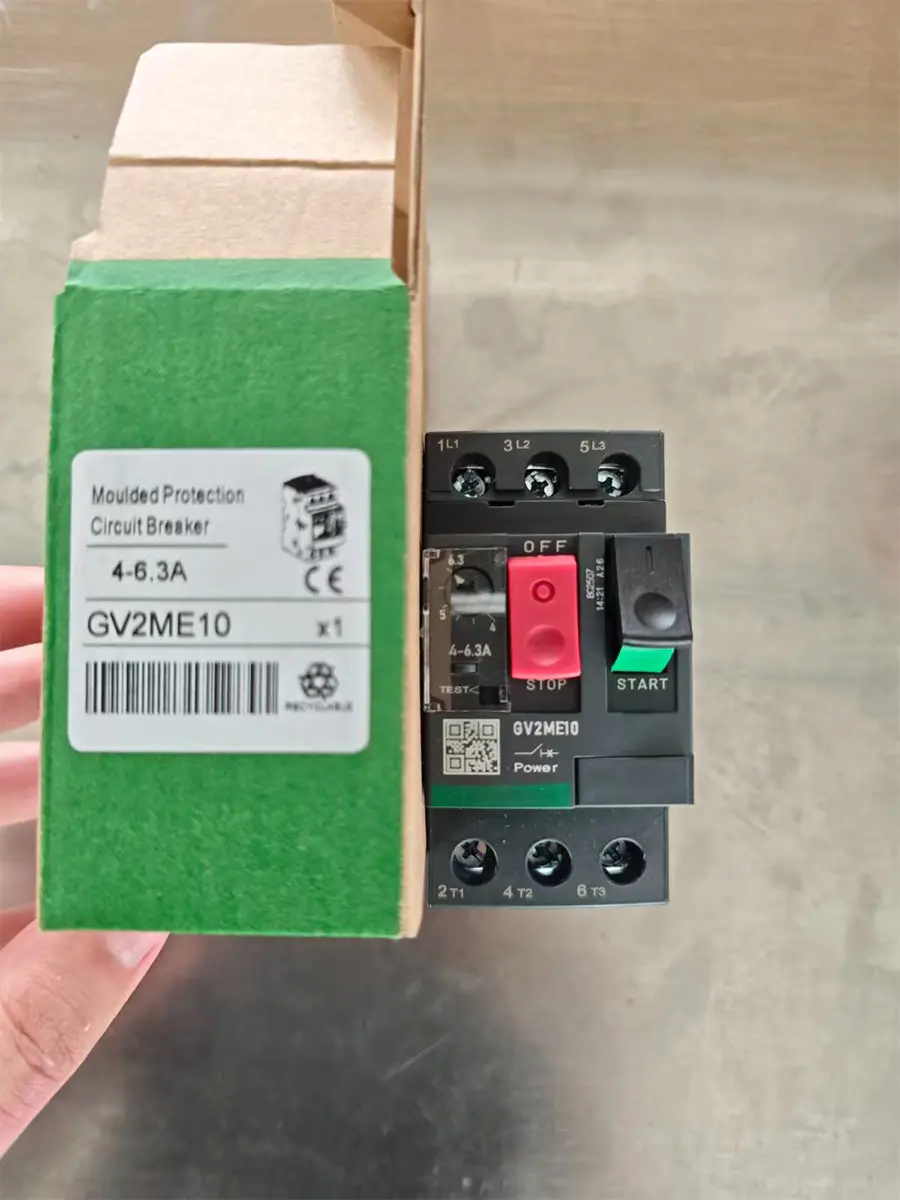

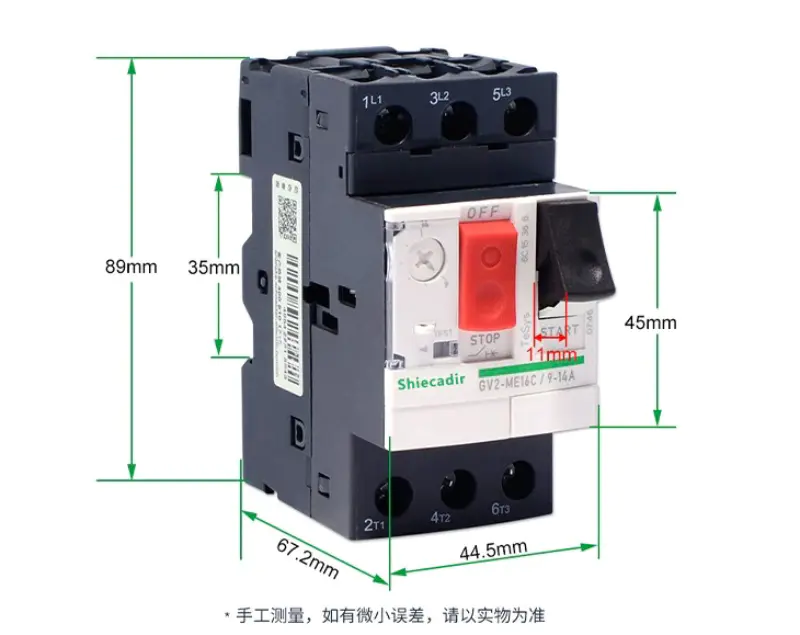

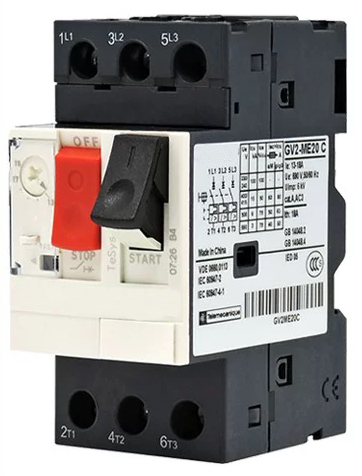

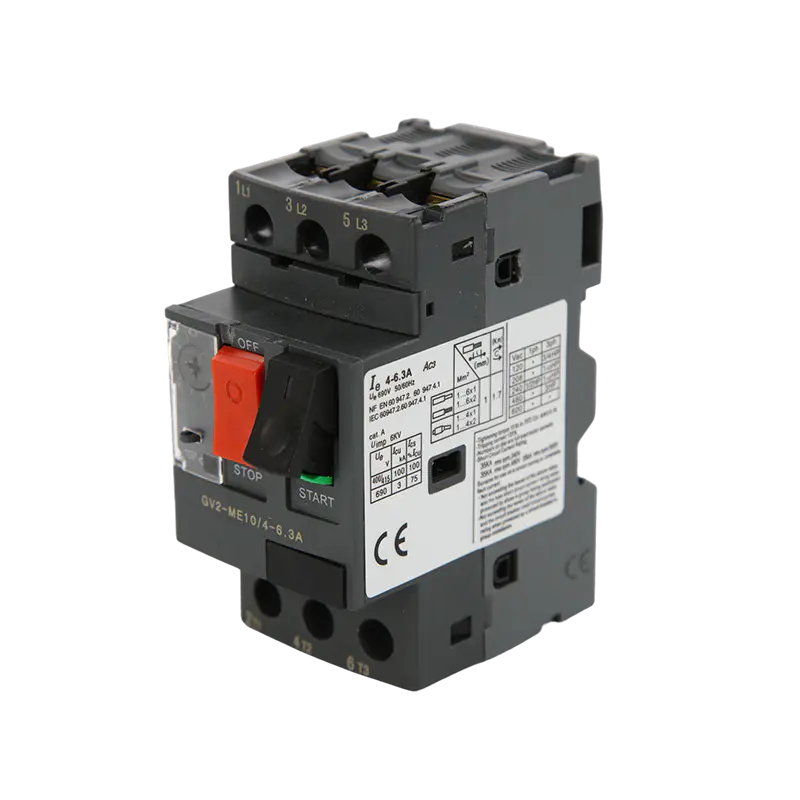

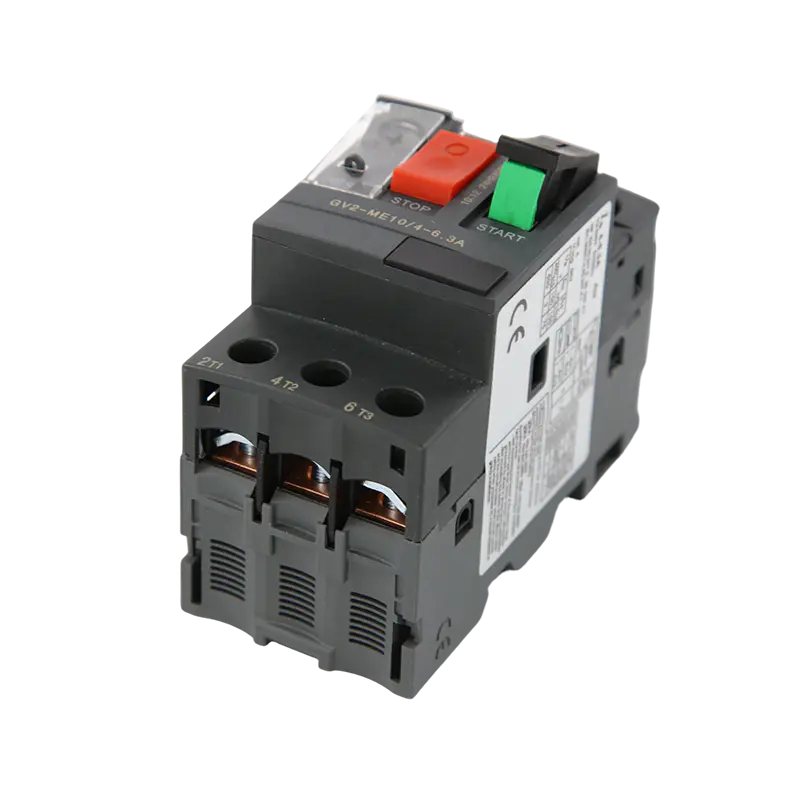

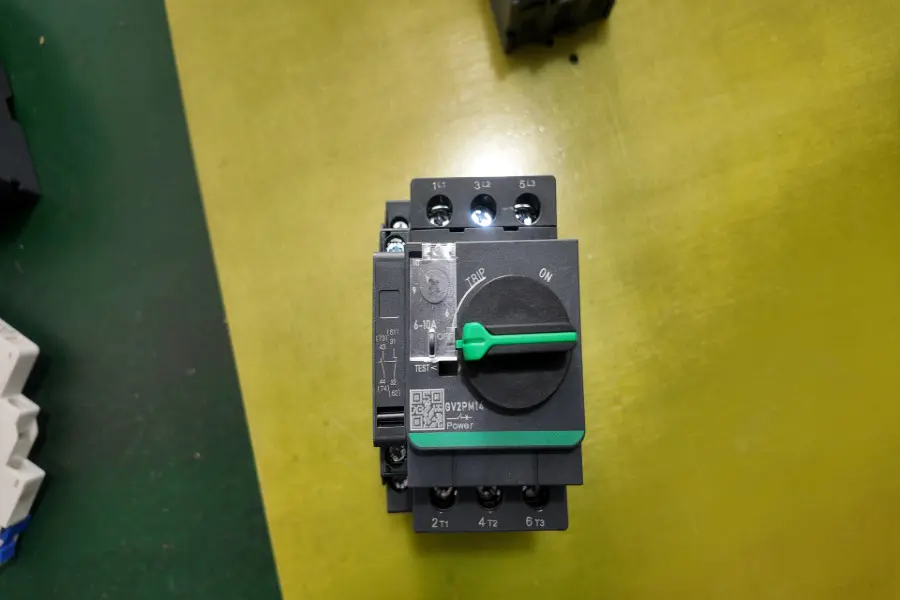

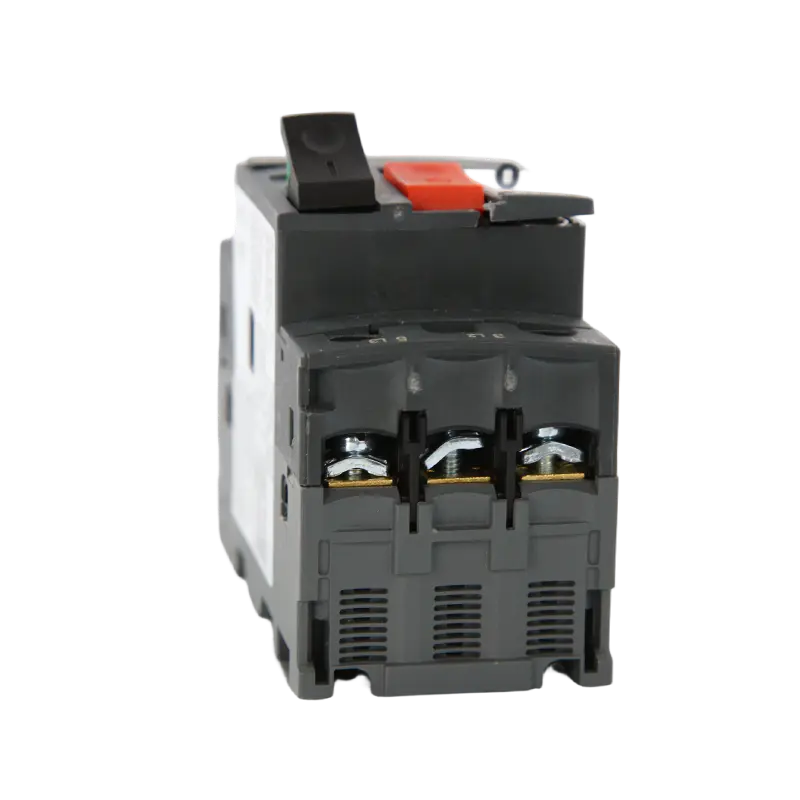

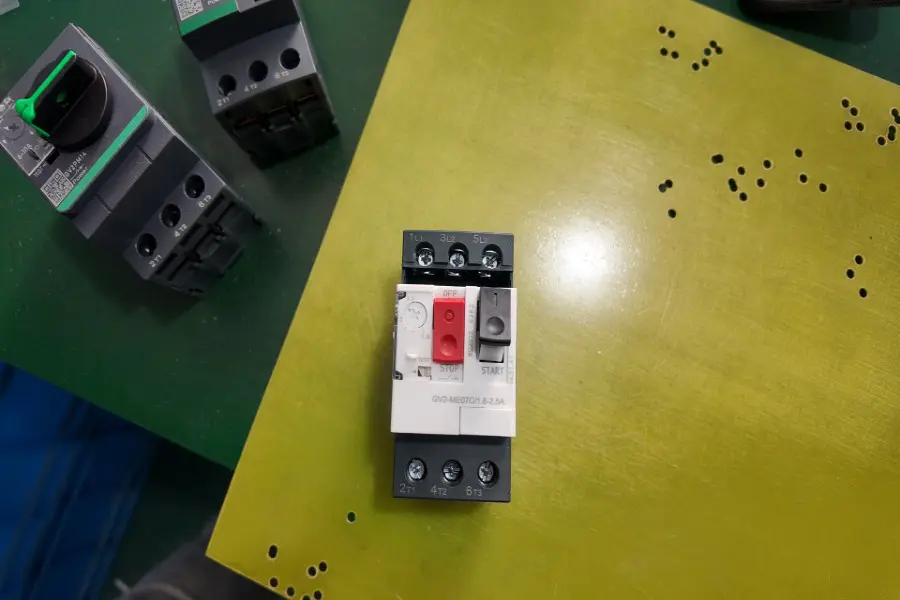

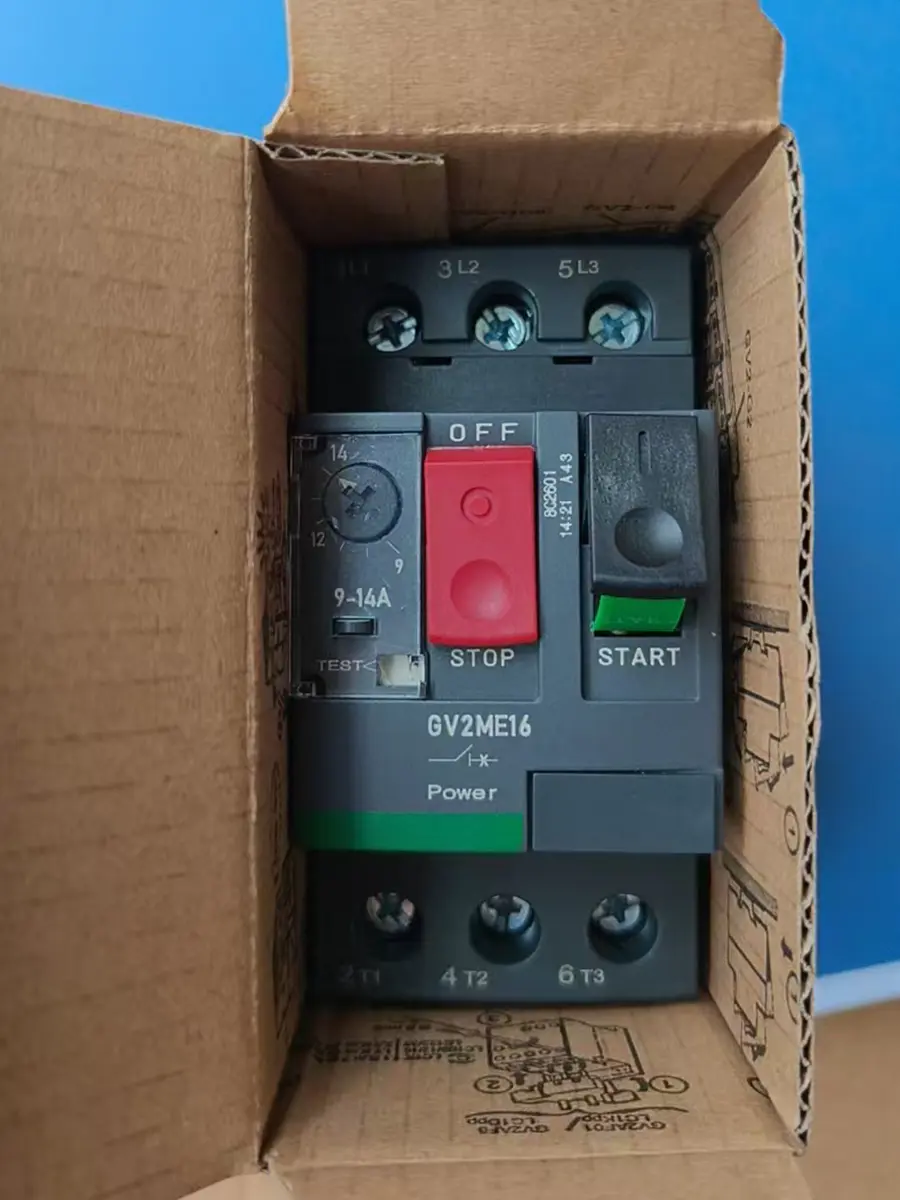

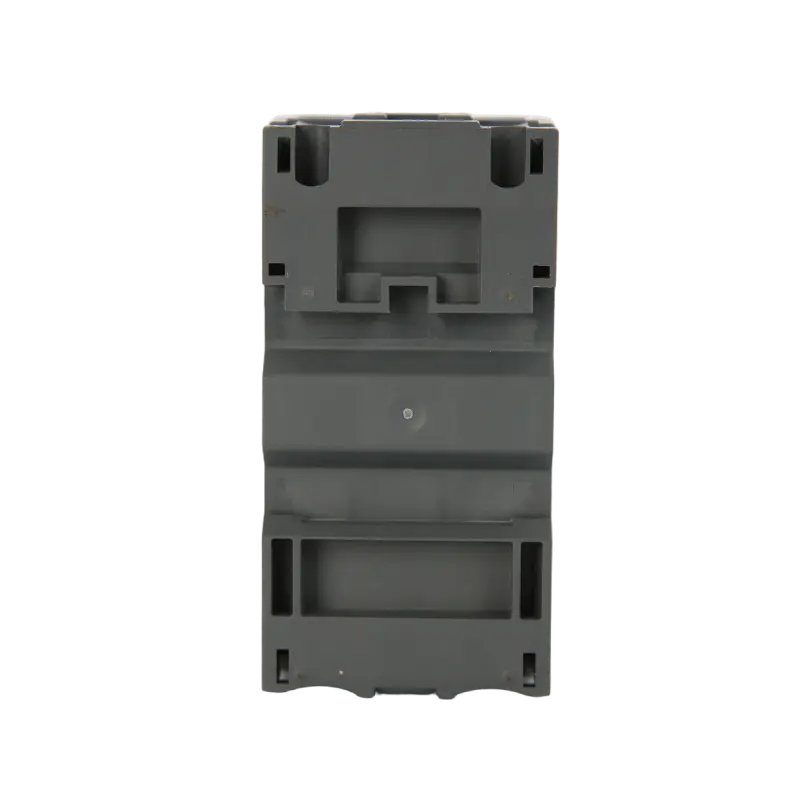

Die MT-GV2 Motor Protection Combo integriert einen leistungsstarken Kompaktleistungsschalter (MCCB) mit dem Motorschutz der GV2-Serie und bildet so eine umfassende Schutzlösung für Niederspannungs-Motorstromkreise. Diese Kombination schützt Motoren vor Kurzschlüssen, Überlastungen und Phasenverlusten und sorgt gleichzeitig für einen reibungslosen Betrieb in Industrieumgebungen.
Dieses aus langlebigen duroplastischen Materialien gefertigte und für eine kompakte Installation konzipierte System eignet sich ideal für Motorsteuerzentren, Maschinentafeln und industrielle Automatisierungseinrichtungen. Es bietet präzisen Schutz für Motoren im Bereich von 0,1 A bis 32 A, bei einfacher Installation und intuitiver Bedienung für das Wartungspersonal.
| | |
Anwendungen:
Die MT-GV2-Kombination wird häufig in Industrie- und Gewerbebereichen eingesetzt, um einen kontinuierlichen, zuverlässigen Motorbetrieb zu gewährleisten. Typische Anwendungsfälle sind:
Pumpen, Kompressoren und Ventilatoren
Förderer und Materialtransportgeräte
Werkzeugmaschinen und Bearbeitungslinien
Maschinen für die Landwirtschaft und Lebensmittelverarbeitung
Motorbetriebene Systeme für erneuerbare Energien
 |  |
 |  |
Funktionsprinzip:
Der Motorschutzschalter verfügt über eine Überlast- und Kurzschlussschutzfunktion. Eine Überlastung wird durch Erhitzen und Biegen des Bimetallstreifens, Auslösen des oberen Auslösemechanismus und Realisierung eines Leitungsschutzes erreicht. Im Vergleich zu thermisch-magnetischen Kompaktleistungsschaltern bietet er eine höhere Genauigkeit, einen geringeren Strom und einen genaueren Schutz. Praktischer Motorschutz. Der Kurzschlussschutz wird durch die Erzeugung einer Lorentz-Magnetkraft durch eine Spule erreicht. Der Eisenkern wird durch die Magnetkraft angetrieben, um einen Auslösemechanismus auszulösen, der den Leistungsschalter öffnet, den Stromkreis trennt und den Motor schützt. Es wird im Allgemeinen für den Hochstromschutz beim Motorstart verwendet.

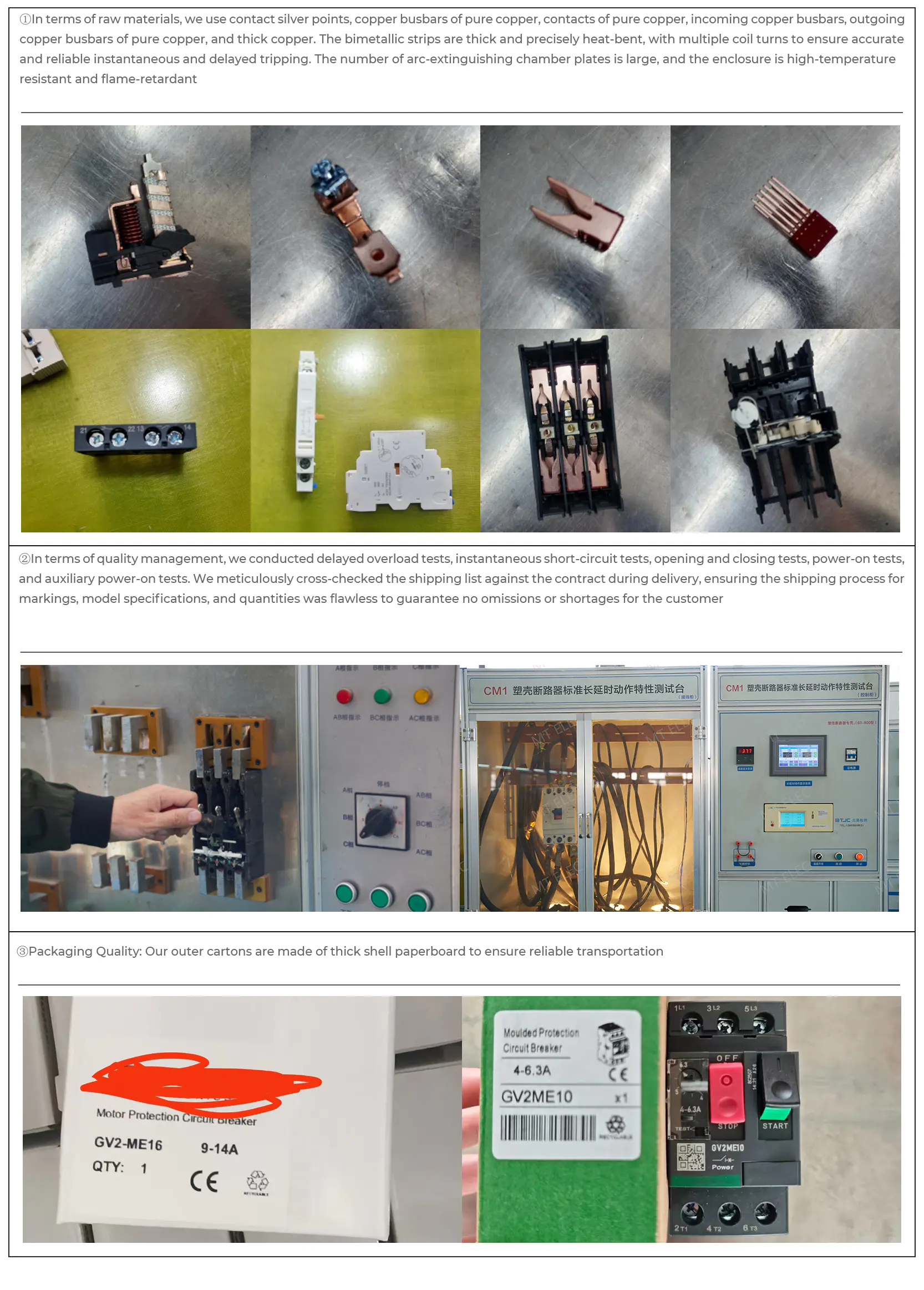

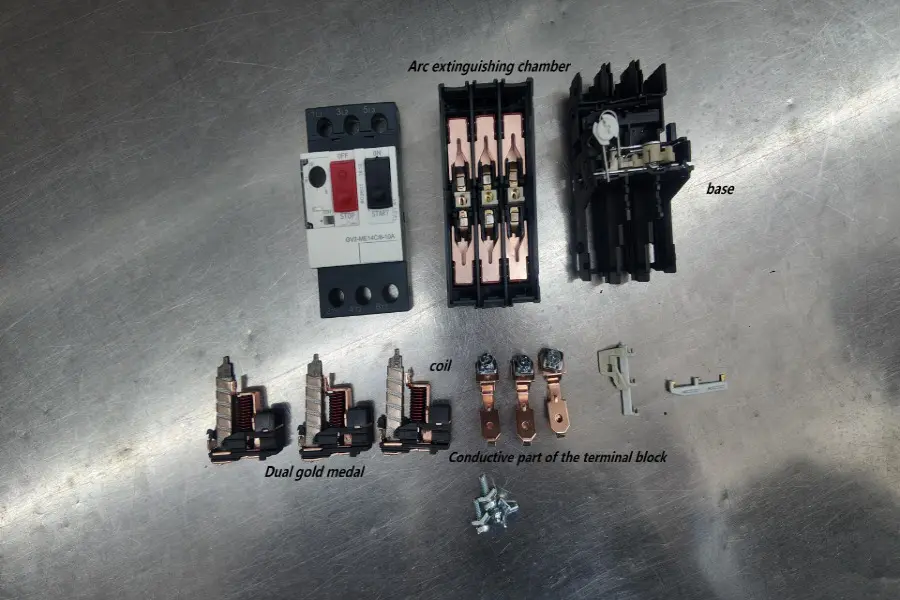

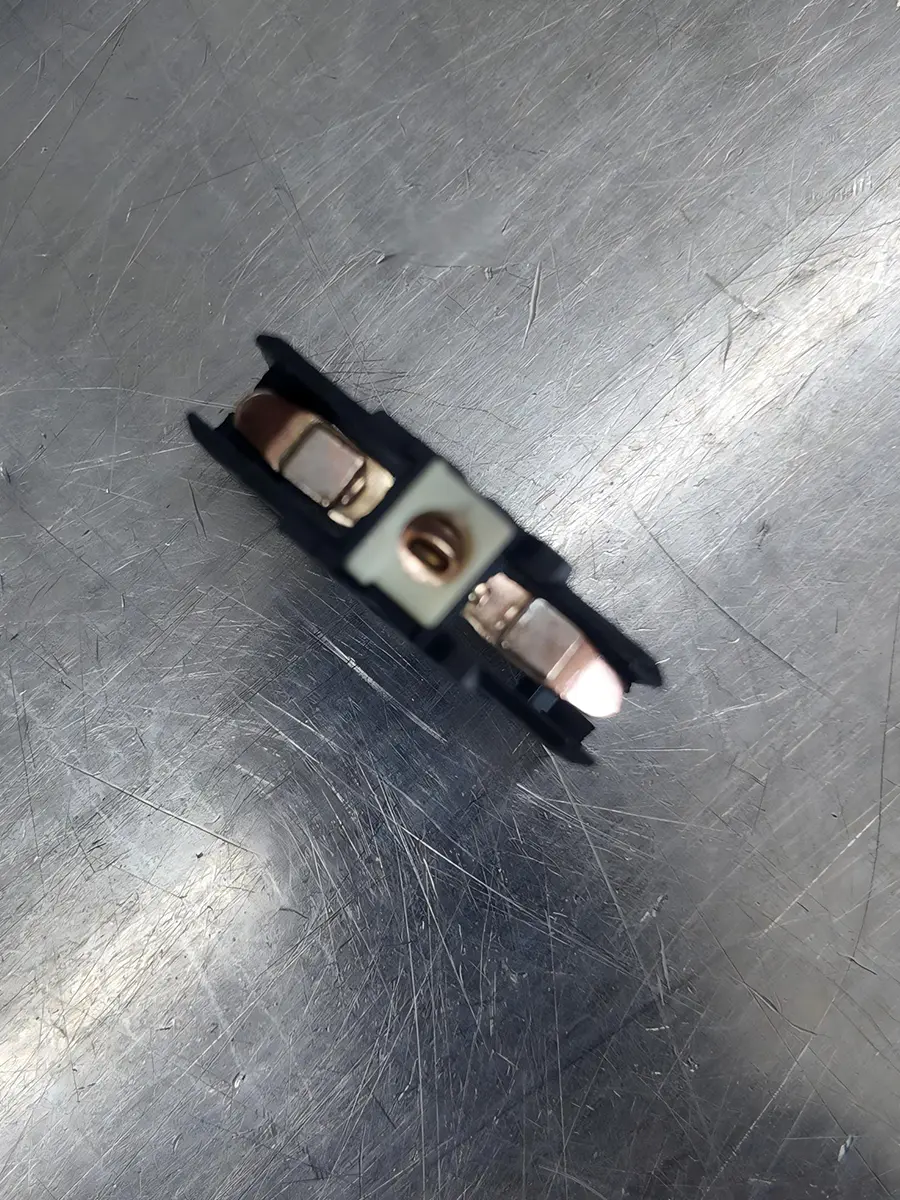

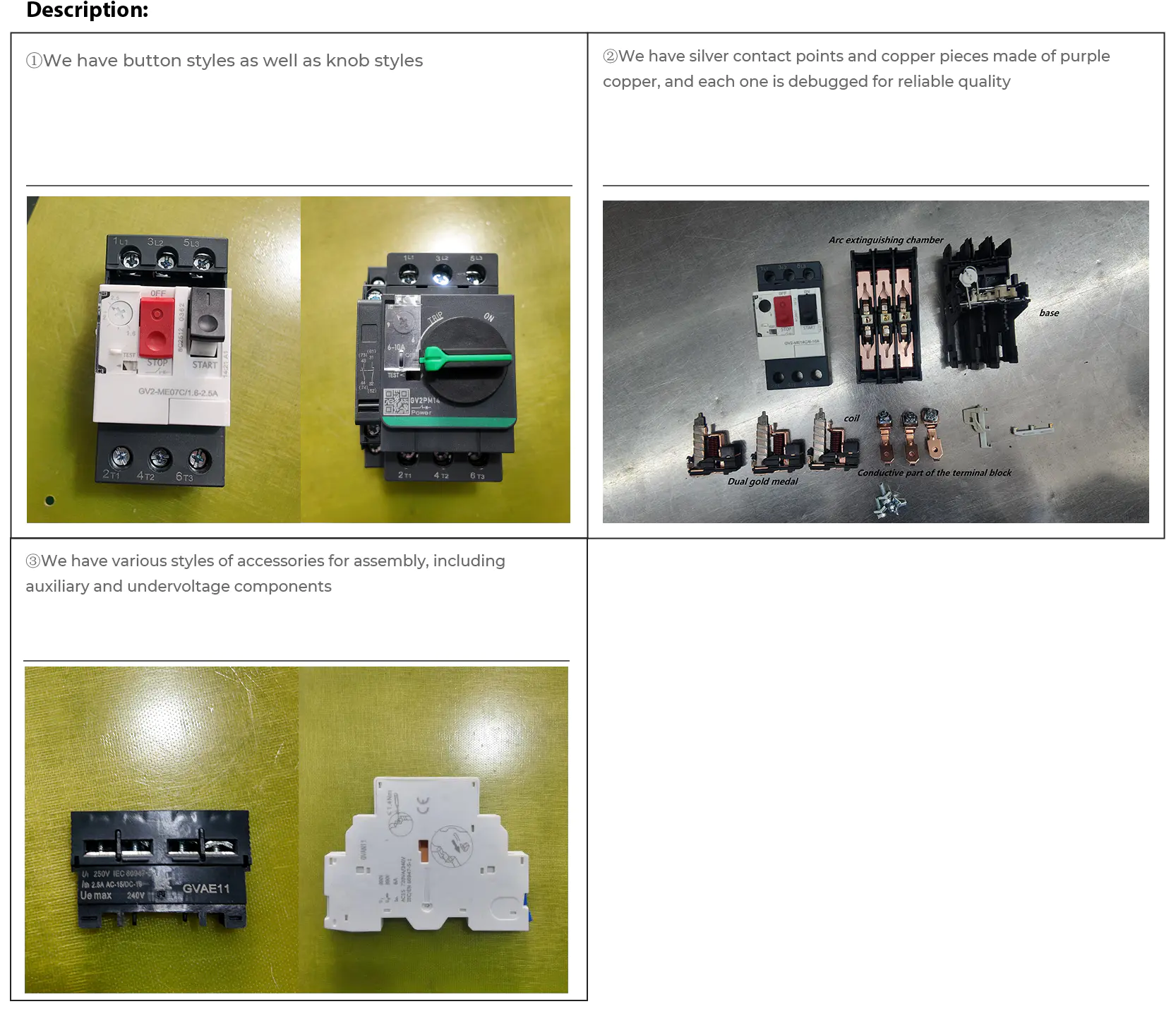

Movingcontact

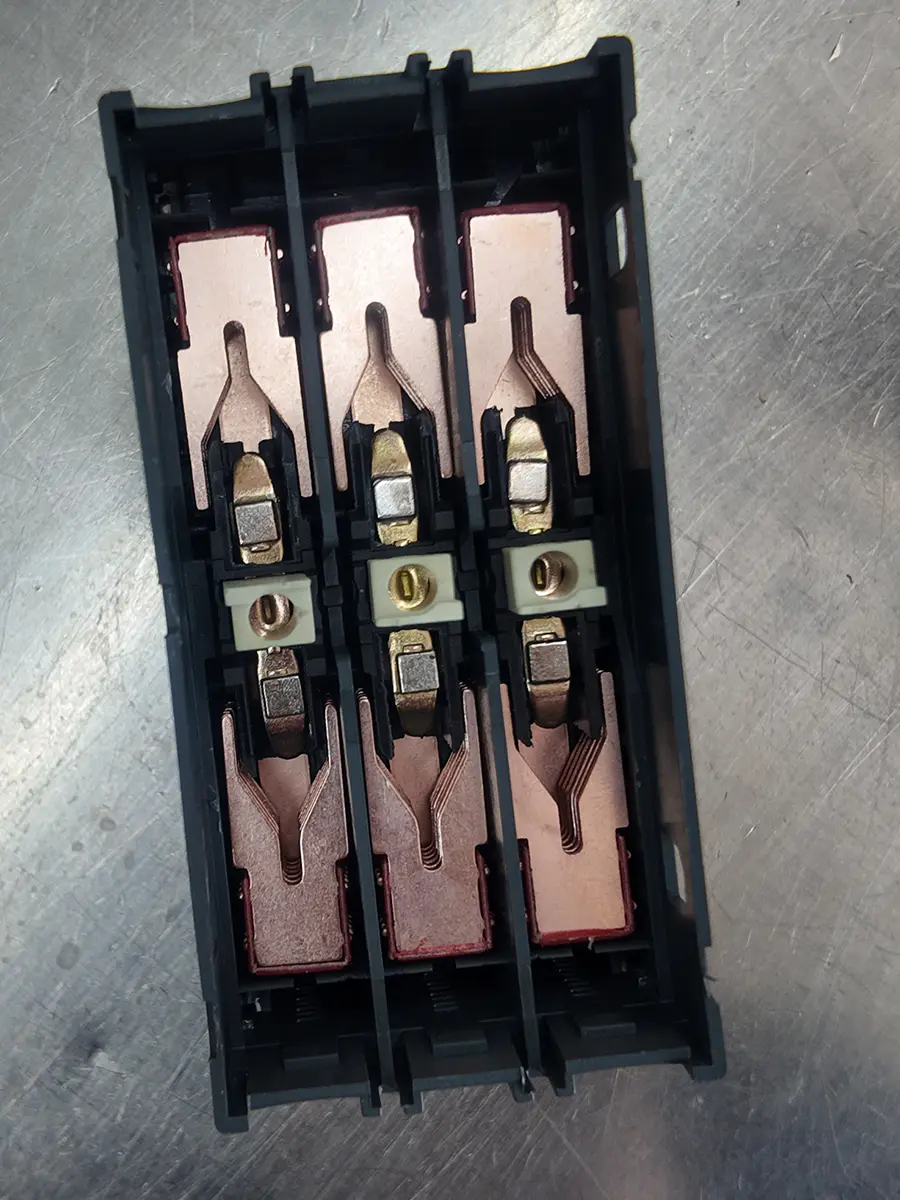

arcextinguishingchamber

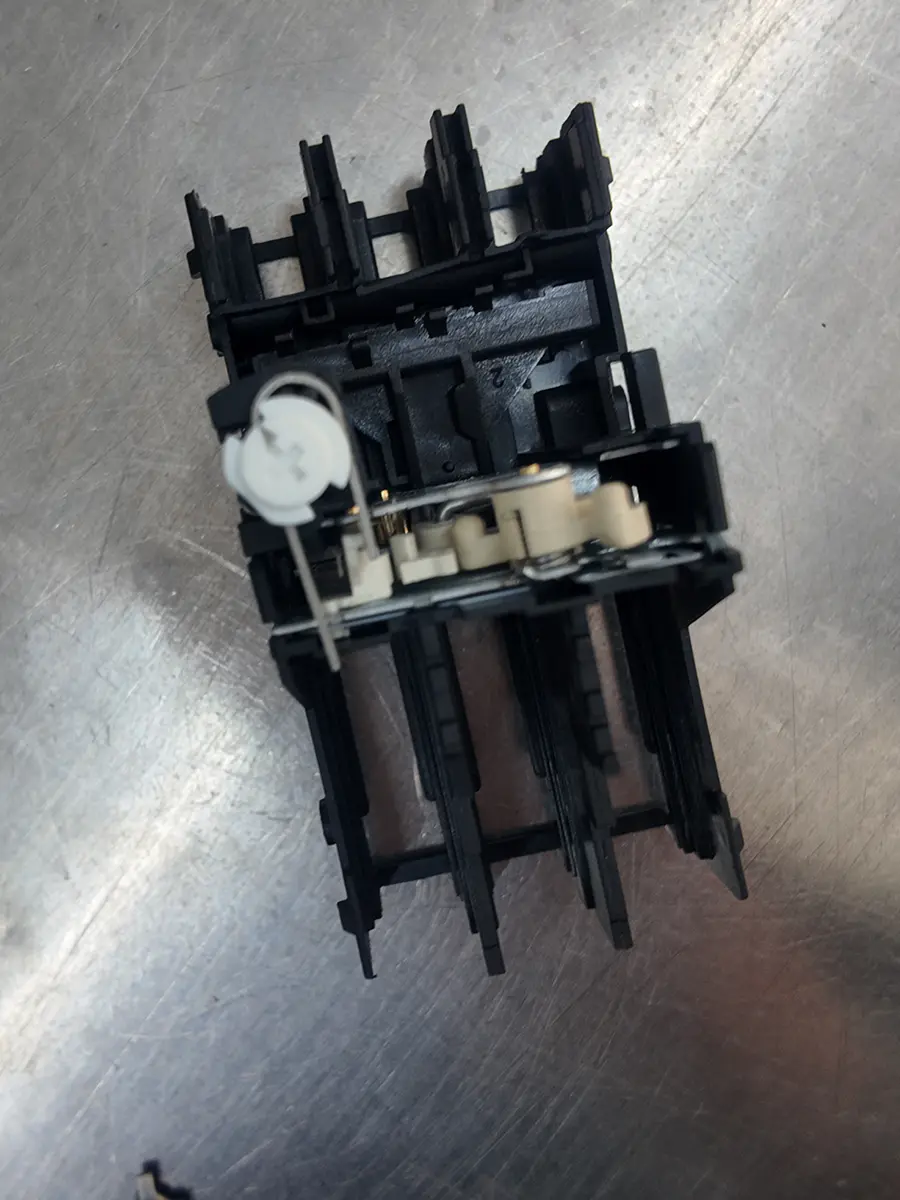

base

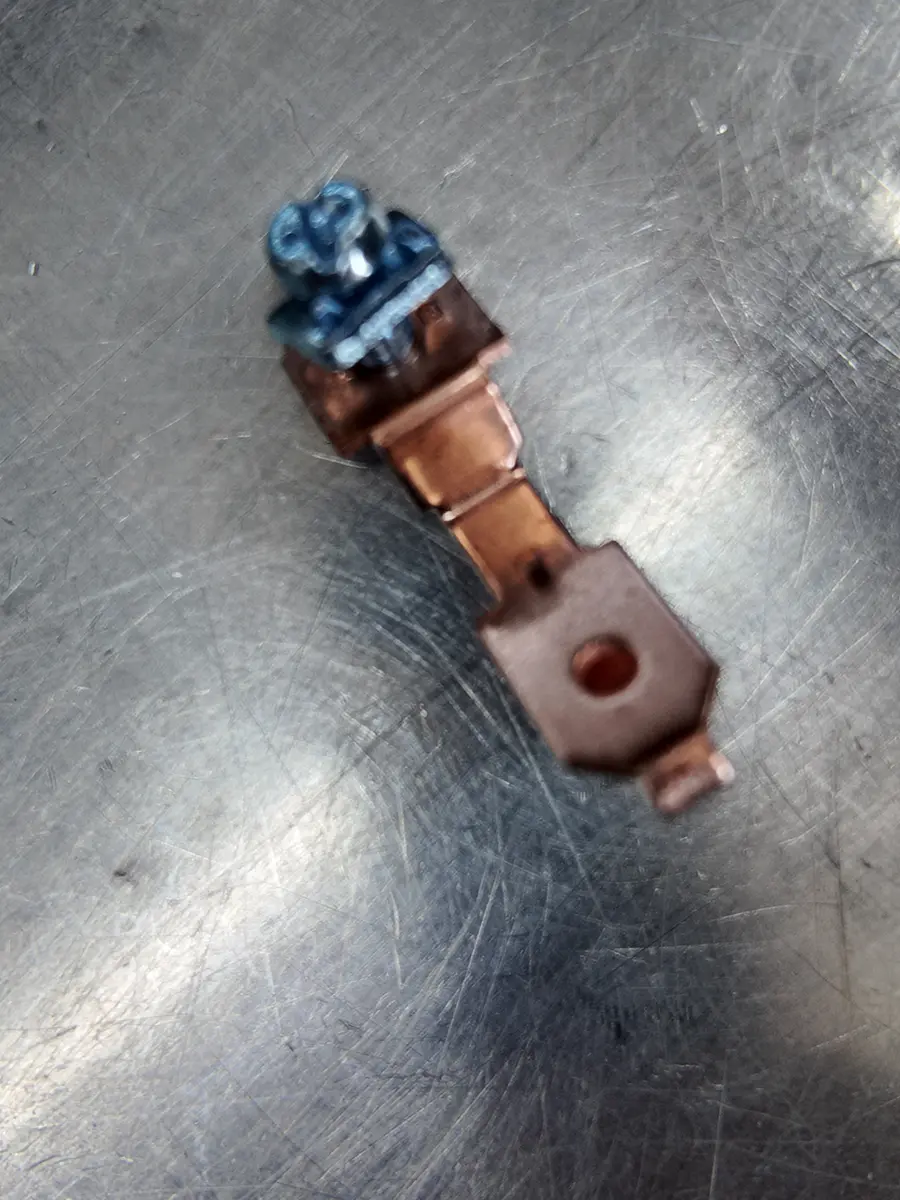

conductivpartoftheterminalblock

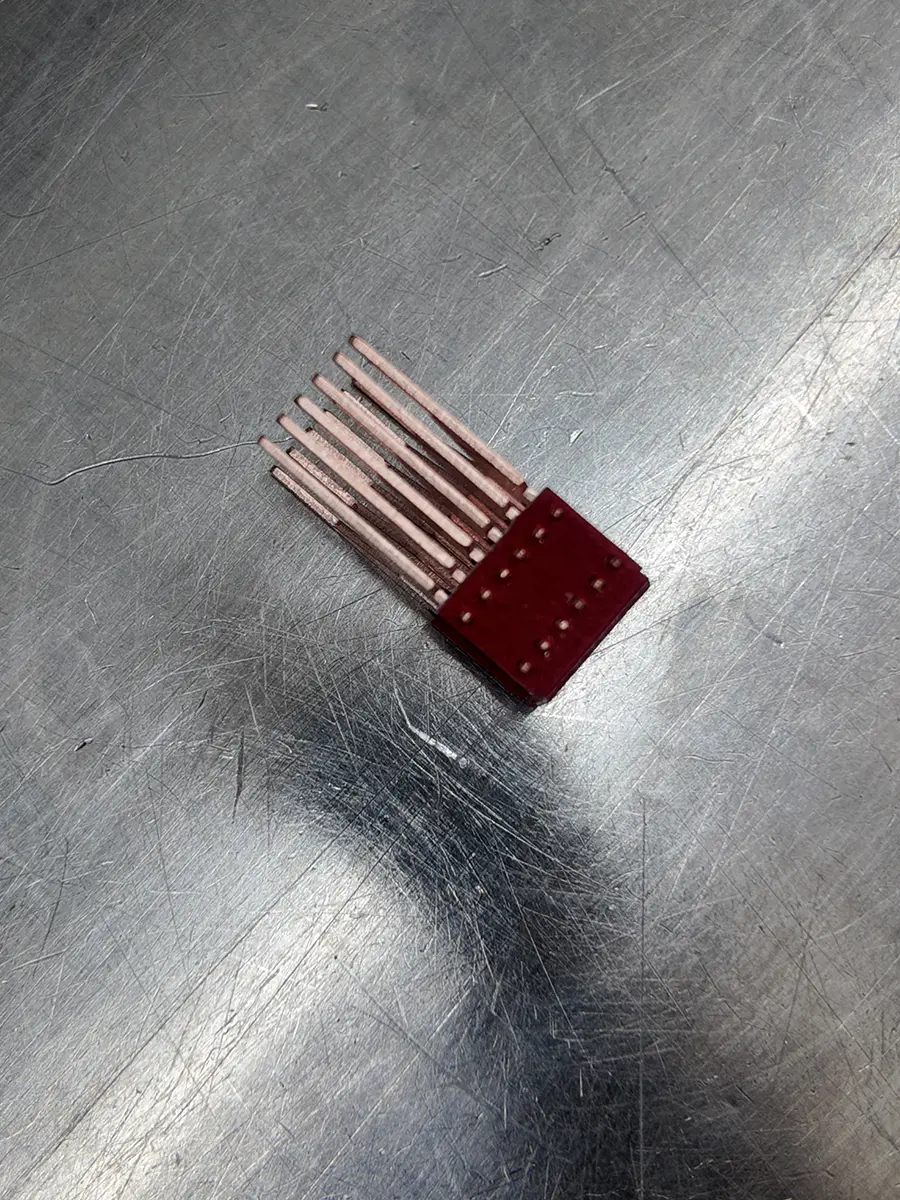

DJI_20260111145146_0084_D

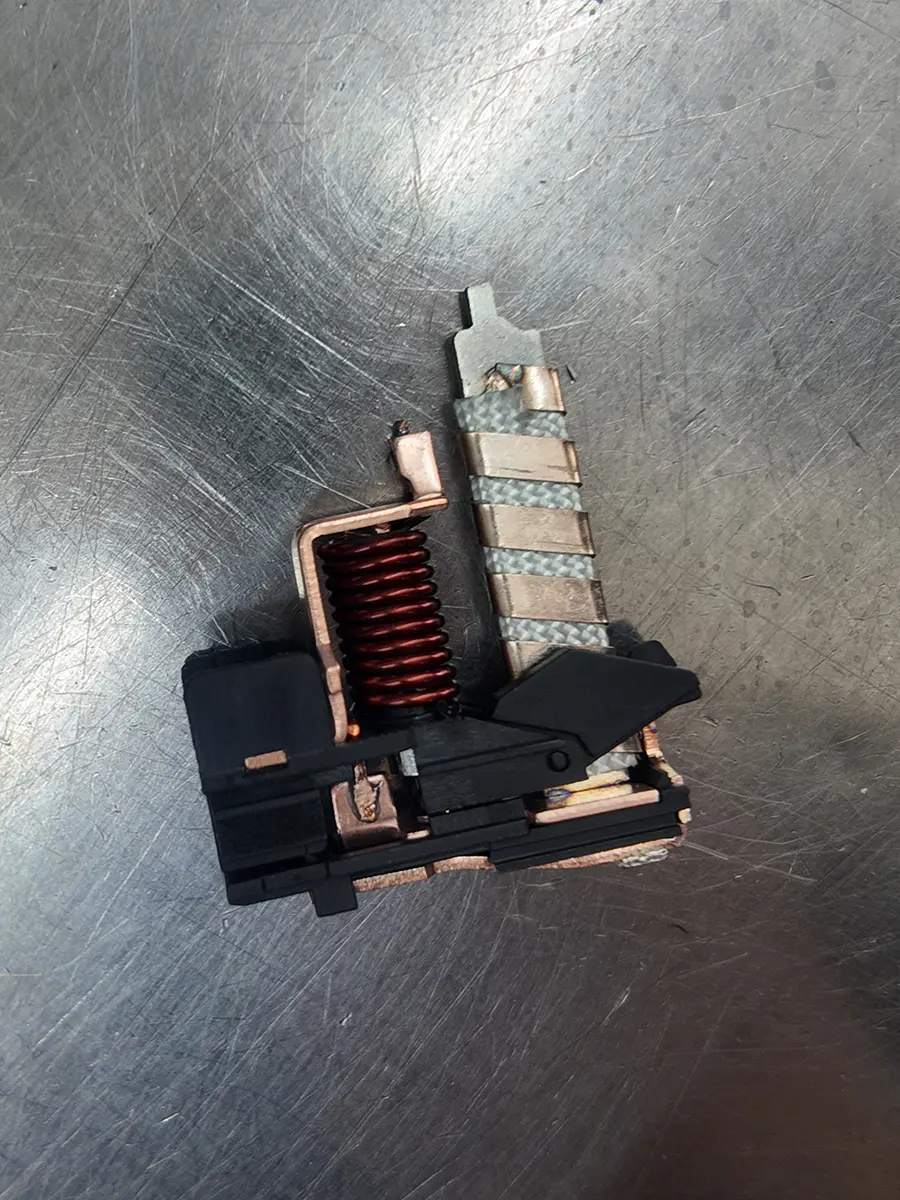

Dualgoldmedalcoil
DSC01043 MCCB, Temperature rise test
MCCB Instantaneous Test
MCCB Temperature Rise Test Bench
MCCB Temperature Rise Test Bench
MCCB Temperature Rise Test Bench
MCCB Assemble
MCCB Assemble
MCCB Temperature Rise Test Bench
Um die Transportsicherheit zu gewährleisten, werden unsere Elektroprodukte in verstärkten Holzkisten exportiert. Die Kisten werden einer Wärmebehandlung unterzogen und tragen das ISPM-15-Zeichen, was eine schnelle Zollabfertigung ermöglicht. Das erhöhte Bodendesign erleichtert die Bedienung mit dem Gabelstapler, während die interne stoßdämpfende Befestigung dafür sorgt, dass die Produkte unversehrt ankommen. Alle Außenkisten sind deutlich gekennzeichnet und entsprechen den internationalen Logistikstandards.
Power transmission successful
Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
Box-typesubstation ACB VCB MCCB
Box-typesubstation ACB VCB MCCB
Box-typesubstation ACB VCB MCCB
Box-typesubstationUtilisingourVCB
HighandLowVoltageSwitchgearACBMCCBVCB
 | Produktmodell | Aktueller Bereich | Drehstrommotor |
| GV2-ME01C | 0,1–0,16 A | - | |
| GV2-ME02C | 0,16–0,25 A | - | |
| GV2-ME03C | 0,25–0,4A | - | |
| GV2-ME04C | 0,4–0,63 A | - | |
| GV2-ME05C | 0,63–1A | - | |
| GV2-ME06C | 1–1,6A | 0,37 kW | |
| GV2-ME07C | 1,6–2,5A | 0,75 kW | |
| GV2-ME08C | 2,5–4A | 1,5 kW | |
| GV2-ME10C | 4–6,3A | 2,2 kW | |
| GV2-ME14C | 6–10A | 4KW | |
| GV2-ME16C | 9–14A | 5,5 kW | |
| GV2-ME20C | 13–18A | 7,5 kW | |
| GV2-ME21C | 17–23A | 11KW | |
| GV2-ME22C | 20–25A | 11KW | |
| GV2-ME32C | 24–32A | 15KW |
| Modelll | Aktueller Bereich | Auslösestrom | Unterstützend Anhänge |
| GV2-ME01C | 0,1A ~ 0,16A | 1,5A | Seitlich montierter Kontakt: GV-AE1 |
| GV2-ME02C | 0,16A ~ 0,25A | 2,4A | |
| GV2-ME03C | 0,25 A ~ 0,4 A | 5A | |
| GV2-ME04C | 0,4A ~ 0,63A | 8A | |
| GV2-ME05C | 0,63A ~ 1A | 13A | |
| GV2-ME06C | 1A ~ 1,6A | 22,5A | |
| GV2-ME07C | 1,6A ~ 2,5A | 33,5A | |
| GV2-ME08C | 2,5A ~ 4A | 51A | |
| GV2-ME10C | 4A ~ 6,3A | 78A | |
| GV2-ME14C | 6A ~ 10A | 138A | |
| GV2-ME16C | 9A ~ 14A | 170A | |
| GV2-ME20C | 13A ~ 18A | 223A | |
| GV2-ME21C | 17A ~ 23A | 327A | |
| GV2-ME22C | 20A ~ 25A | 327A | |
| GV2-ME32C | 24A ~ 32A | 416A |

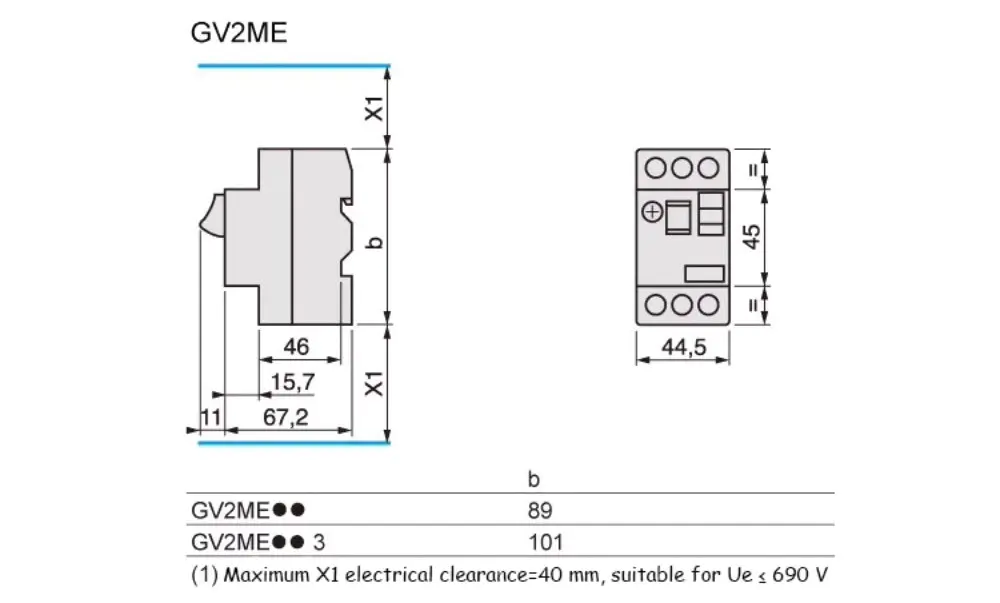

GV2ME Motorschutzschalter mit thermisch-magnetischem Schutz
| 50/60 Hz, AC-3-Klasse Standard-Nennleistung des Drehstrommotors | Einstellbereich für Heißauslösung (A) |
Magnetischer Auslösestrom Id ±20 % (A) | Ider Strom mit Gehäuse (A) | Modelll | Gewicht (kg) | |||
| 230V (kW) | 400V (kW) | 415V (kW) | 440V (kW) | |||||
| - | - | - | - | 0,1…0,16 | 1.5 | 0.16 | GV2ME01C | 0.26 |
| - | - | - | - | 0,16…0,25 | 2.4 | 0.25 | GV2ME02C | 0.26 |
| - | - | - | - | 0,25…0,40 | 5 | 0.4 | GV2ME03C | 0.26 |
| - | - | - | - | 0,40…0,63 | 8 | 0.63 | GV2ME04C | 0.26 |
| - | 0.37 | - | 0.37 | 0,63…1 | 13 | 1 | GV2ME05C | 0.26 |
| 0.37 | 0.37 | 0.75 | 0.55 | 1…1.6 | 22.5 | 1.6 | GV2ME06C | 0.26 |
| 0.75 | 0.75 | 0.75 | 1.1 | 1,6…2,5 | 33.5 | 2.5 | GV2ME07C | 0.26 |
| 1.1 | 1.5 | 1.5 | 1.5 | 2,5…4 | 51 | 4 | GV2ME08C | 0.26 |
| 2.2 | 2.2 | 2 | 3 | 4…6.3 | 78 | 6.3 | GV2ME10C | 0.26 |
| 2.2 | 4 | 4 | 4 | 6…10 | 138 | 9 | GV2ME14C | 0.26 |
| 3 | 5.5 | 5.5 | 7.5 | 9…14 | 170 | 13 | GV2ME16C | 0.26 |
| 4 | 7.5 | 9 | 9 | 13…18 | 223 | 17 | GV2ME20C | 0.26 |
| 5.5 | 11 | 11 | 11 | 17…23 | 327 | 21 | GV2ME21C | 0.26 |
| 5.5 | 11 | 11 | 11 | 20…25 | 327 | 23 | GV2ME22C | 0.26 |
| 7.5 | 15 | 15 | 15 | 24…32 | 416 | 24 | GV2ME32C | 0.26 |
