Beschreibung:

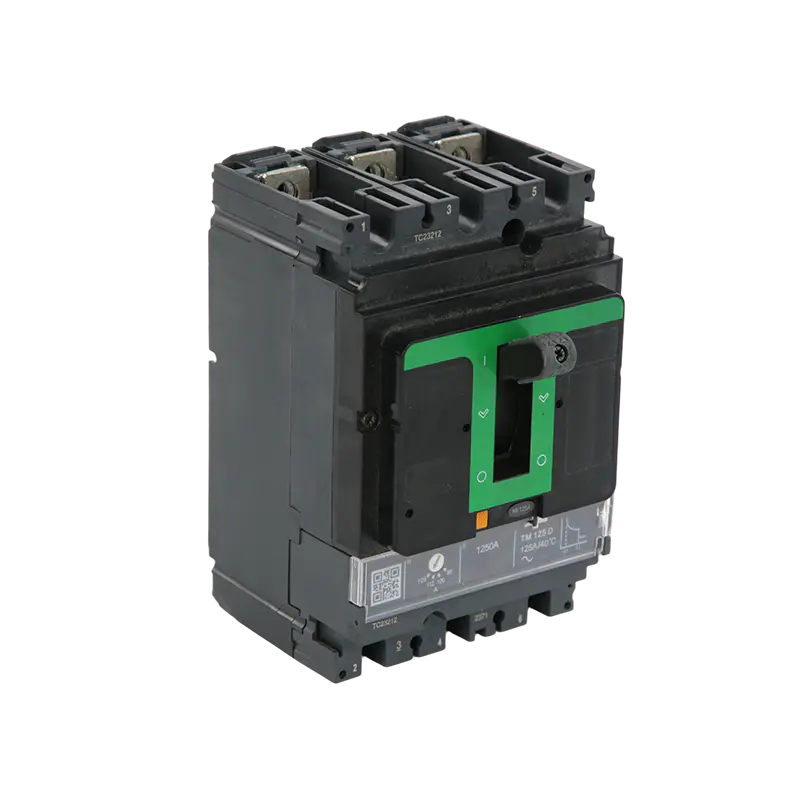

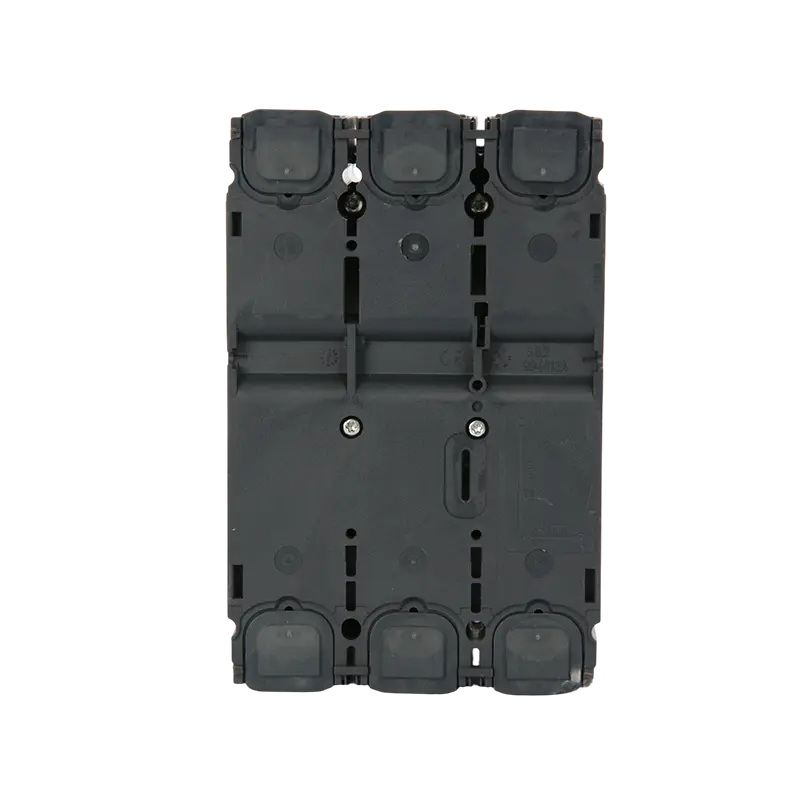

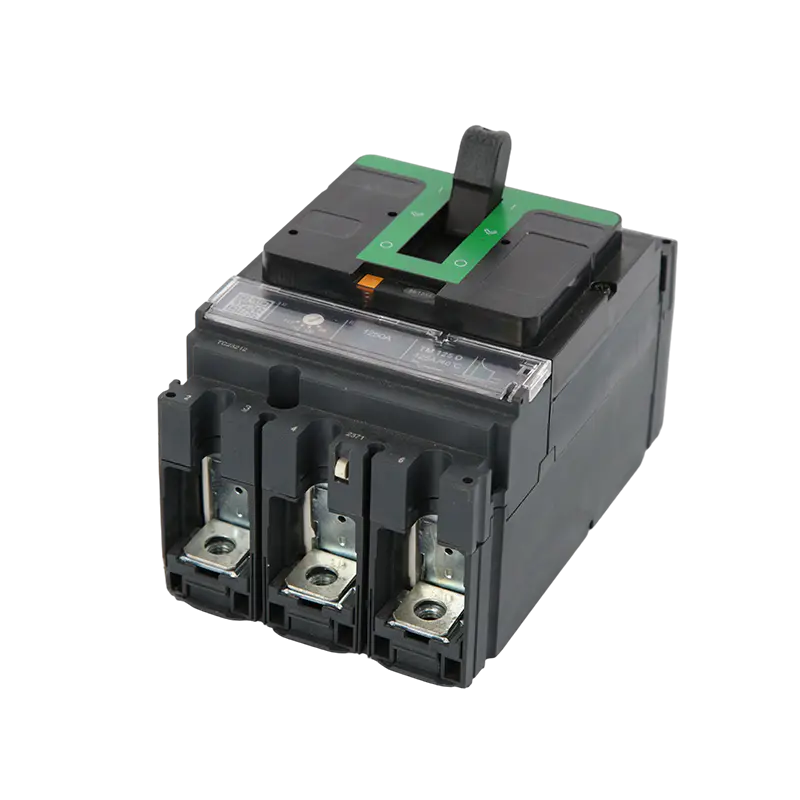

Die Kompaktleistungsschalter (MCCBs) der MT-NSX-Serie bieten zuverlässigen und vielseitigen Schutz für elektrische Niederspannungssysteme, die in Industrieanlagen, Gewerbegebäuden und kritischen Infrastrukturprojekten weit verbreitet sind. Diese sowohl auf Sicherheit als auch auf Effizienz ausgelegten Leistungsschalter liefern eine konstante Leistung unter anspruchsvollen Betriebsbedingungen.
| | |
Anwendungen:
Der MT-NSX MCCB ist eine wesentliche Komponente zum Schutz von Stromkreisen und angeschlossenen Geräten. Dank der einstellbaren Auslöseeinstellungen und der robusten Unterbrechungsfähigkeit eignet es sich für die selektive Koordinierung in komplexen Stromnetzen. Typische Anwendungen sind:

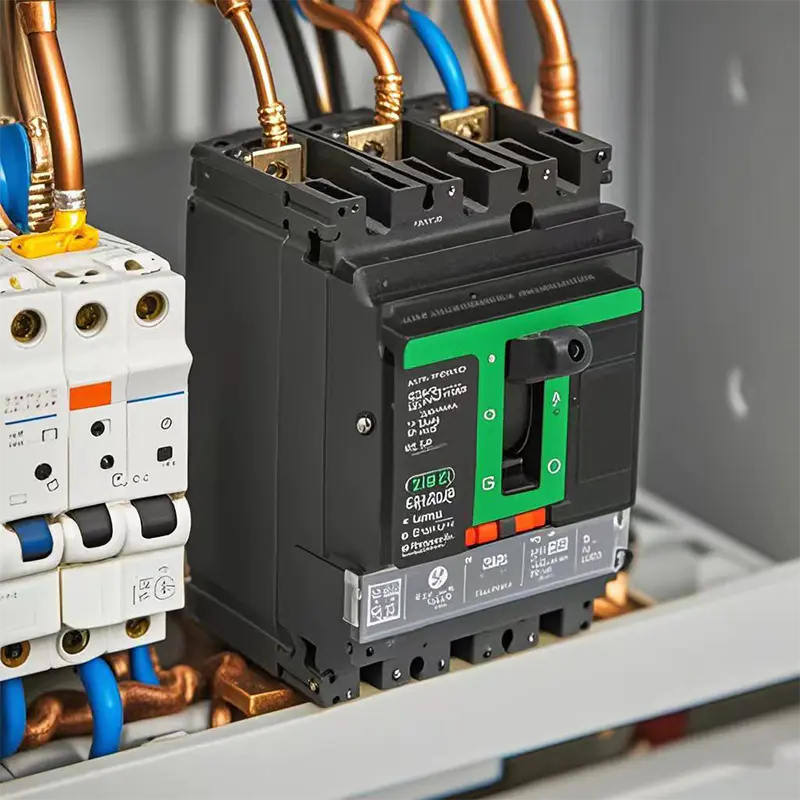

Hauptstromverteilertafeln und -tafeln
Motorkontrollzentren und Starterpanels
Generator- und Notstromschutz
Stromversorgungssysteme für Industriemaschinen
Stromkreise für Gewerbe- und Bürogebäude
Erneuerbare Energiesysteme, einschließlich Solar- und Windanlagen
 | |
 |  |
Überlastschutz
Verwenden Sie zur Stromüberwachung thermische Bauteile (Bimetallstreifen) oder elektronische Auslöser.
Wenn der Strom den eingestellten Wert überschreitet und über einen bestimmten Zeitraum anhält, verbiegt sich das Thermoelement aufgrund der Hitze (oder die elektronische Einheit sendet ein Signal), wodurch der mechanische Mechanismus ausgelöst wird, der den Stromkreis trennt und eine Überhitzung des Stromkreises verhindert.
Kurzschlussschutz
Umsetzung durch elektromagnetische Auslösung (Spule und Eisenkern).
Wenn ein Kurzschluss auftritt, erzeugt der augenblicklich hohe Strom ein starkes Magnetfeld, das den Anker dazu bringt, mit dem Auslösemechanismus zu kollidieren und innerhalb von Millisekunden schnell die Verbindung zu trennen, wodurch der Fehlerstrom unterdrückt wird.
MCCB Instantaneous Test
MCCB Temperature Rise Test Bench
MCCB Temperature Rise Test Bench
MCCB Temperature Rise Test Bench
MCCB Temperature Rise Test Bench
MCCB Assemble
MCCB Assemble
MCCB Temperature Rise Test Bench
Um die Transportsicherheit zu gewährleisten, werden unsere Elektroprodukte in verstärkten Holzkisten exportiert. Die Kisten werden einer Wärmebehandlung unterzogen und tragen das ISPM-15-Zeichen, was eine schnelle Zollabfertigung ermöglicht. Das erhöhte Bodendesign erleichtert die Bedienung mit dem Gabelstapler, während die interne stoßdämpfende Befestigung dafür sorgt, dass die Produkte unversehrt ankommen. Alle Außenkisten sind deutlich gekennzeichnet und entsprechen den internationalen Logistikstandards.
Power transmission successful
Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
Box-typesubstation ACB VCB MCCB
Box-typesubstation ACB VCB MCCB
Box-typesubstation ACB VCB MCCB
| Artikel-Nr. | NSX100-250 | NSX400-630 | |
| Anzahl der Pole | 3P, 4P | ||
| Kontrolle | Handbuch | mit Knebel, mit direktem oder verlängertem Drehgriff | |
| Verbindungen | Behoben | Frontanschlüsse | |
| Behoben | Plug-in | Frontanschlüsse/rear connections | |
| Elektrische Eigenschaften (gemäß IEC60947 und EN60947-2) | |||
| Nennstrom | In(A) | 16,25,32,40,50,63,80,100,125,160,200,250 | 400.500.630 |
| Bemessungsisolationsspannung | Ui(V) | 800 | |
| Bemessungsstoßspannungsfestigkeit | Uimp(kV) | 8 | |
| Nennbetriebsspannung | Ue(V) | Wechselstrom 50/60 Hz,690 | |
| Nutzungskategorie | A | ||
| Kapazitätsniveaus brechen | F、N、H | ||
| Schaltvermögen (kA rms) AC 50/60 Hz 380/415 V | Icu | 36, 50, 70 | |
| Betriebsschaltvermögen (kA rms) AC 50/60 Hz 380/415 V | ICs | 36, 50, 70 | |
| Betriebsleistung | Mechanisch | 20000 | 10000 |
| Elektrisch | 10000 | 5000 | |
| Schutz | TMD, Micrologic | ||
| Anzeige- und Steuerhilfsmittel | |||
| Hilfsschalter | |||
| MX-Shunt-Spule | ■ | ||
| MN-Unterspannungsspule | ■ | ||
| Modell | MTEZC-100 | MTEZC-125 | MTEZC-250 | MTEZC-400 | MTEZC-630 | |
| Muschelstrom | Inm(A) | 100A | 125A | 250A | 400A | 630A |
| Nennarbeitsspannung | Ue(v) | AC415/550V | ||||
| Bemessungsisolationsspannung | Ui(v) | 690V | ||||
| Bemessungsstoßspannungsfestigkeit | Uimp(kv) | 6kV | ||||
| Anzahl der Pole | 2P / 3P / 4P | 3P | 2P / 3P / 4P | 3P / 4P | 3P / 4P | |
| Bemessungsgrenzkurzschlussausschaltvermögen Icu (kA) o-co | 415V | 30-100 / 7,5-100 | 10-100 | 36-85 / 18-85 | 36-70 | 36-70 |
| 550V | 10-20 / 2,5-20 | 5-20 | 10-25 / 5-25 | 36-50 | 36-50 | |
| Bemessungs-Kurzschluss-Ausschaltvermögen Ics (kA) | 110–400 V | 50 % Intensivstation / 25–50 % Intensivstation | 50 % auf der Intensivstation | 50 % auf der Intensivstation / 50%ICU | 100 % (220–415 V) | 100 % (220–415 V) |
| 415–550 V | 25 % Intensivstation / 25–50 % Intensivstation | 50 % auf der Intensivstation | 50 % auf der Intensivstation / 50%ICU | 50 % (440 V) | 50 % (440 V) | |
| Haltbarkeit | Mechanisch | 13000 | 13000 | 10000 | 10000 | 10000 |
| Elektrisch | 4000 | 4000 | 5000 | 4000 | 3000 | |
