Isolierte Leistungsschaltersysteme: Wie sie funktionieren und wie man sie wählt

Ein Ingenieur, der an einer neuen Niederspannungsschaltanlage arbeitete, beschrieb einmal das klassische Dilemma für einen 1.600-A-Abzweig: ein Kompaktleistungsschalter, der die Nennleistung kaum abdeckte, oder ein Vollluft-Leistungsschalter, der sich übertrieben anfühlte. Der isolierte Leistungsschalter (ICCB) sitzt in der Mitte und löst genau dieses Problem in Tausenden von Installationen. In der Praxis handelt es sich bei einem ICCB-System um einen leistungsstarken Kompaktleistungsschalter in einem vollständig isolierten Gehäuse, der normalerweise mit einem elektronischen Auslöseschutz ausgestattet ist und häufig in einer herausziehbaren Halterung angeordnet ist. In diesem Artikel wird erklärt, was die Kategorie bedeutet, wie sie im Vergleich zu Kompaktgehäuse- und offenen Leistungsschaltern abschneidet und was Sie überprüfen sollten, bevor Sie eine festlegen.

Was ist ein Leistungsschaltersystem mit isoliertem Gehäuse?

Ein Leistungsschalter mit isoliertem Gehäuse ist im Kern ein Hochleistungs-Leistungsschalter mit geformtem Gehäuse. Der Name beschreibt das Gehäuse: Alle stromführenden Teile sitzen in einem isolierten Gehäuse aus Duroplast oder glasfaserverstärktem Polyester. Diese Konstruktion hält das Gerät kompakt und hält gleichzeitig den Lichtbogen bei Unterbrechung zurück. Die meisten ICCBs arbeiten im Bereich von 800 A bis 5.000 A, wobei die üblichen Baugrößen bei 800 A, 1.600 A, 2.000 A, 3.200 A und 4.000 A liegen. Sie verfügen über die grundlegende Schaltmechanik eines MCCB, bieten aber zusätzlich den Leistungsspielraum und die Wartungsfreundlichkeit, die kritische Einspeiser erfordern.

Drei Merkmale unterscheiden einen ICCB von einem Standard-MCCB. Erstens sorgt ein zweistufiger Energiespeichermechanismus für gleichmäßiges Öffnen und Schließen, unabhängig davon, wie langsam der Bediener den Griff bewegt. Zweitens ersetzt ein elektronischer Auslöser den thermisch-magnetischen Auslöser und bietet einstellbare Langzeit-, Kurzzeit-, Sofort- und Erdschlusseinstellungen. Drittens sind größere Rahmen mit Ausfahrkonstruktion erhältlich, sodass der Leistungsschalter zur Inspektion oder zum Austausch herausgezogen werden kann, ohne dass die Sammelschienen gelöst werden müssen. Zusammengenommen bewirken diese Merkmale, dass sich ein ICCB eher wie ein Leistungsschalter verhält und gleichzeitig die Grundfläche eines geformten Gehäuses beibehält.

Warum der Systemteil wichtig ist

Das Wort „System“ ist bei isolierten Leistungsschaltersystemen kein Zufall. In einer Schalttafel arbeitet der Leistungsschalter nie alleine. Es ist mit einer Auslöseeinheit, einem Einschubgestell, mechanischen Verriegelungen, Hilfskontakten, Arbeitsstromauslösern oder Unterspannungsauslösern, Erdschlusssensoren und manchmal einem Kommunikationsmodul ausgestattet. Der elektronische Auslöser ist das Herzstück der Anlage. Durch einstellbare Langzeit- und Kurzzeit-Ansprech- und Verzögerungswerte ist Selektivität möglich: Ein Fehler in einem nachgeschalteten Abzweig wird behoben, bevor der Hauptschalter auslöst. Ohne Koordination kann ein einzelner Fehler eine ganze Anlage verdunkeln.

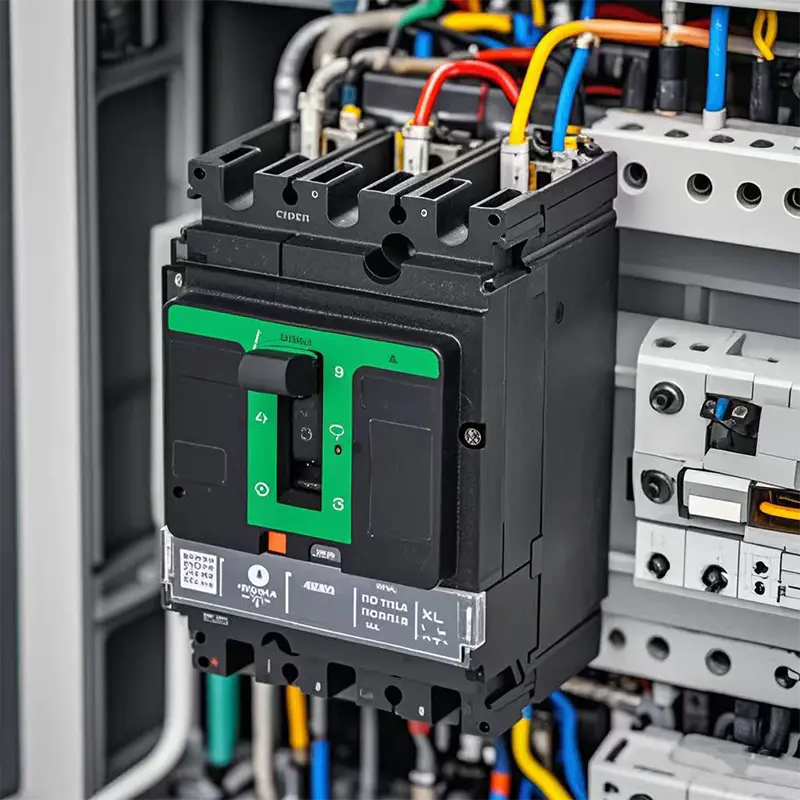

Wenn eine Spezifikation einen LSIG-Schutz oder eine Fernüberwachung erfordert, kann ein thermisch-magnetischer MCCB dies nicht leisten, ein Leistungsschalter mit einer mikroprozessorgesteuerten Auslöseeinheit hingegen schon. Viele Schaltanlagenbauer verwenden mittlerweile die Formgehäuseklasse als Standard für fest montierte Einspeisungen und Reserveauszugspositionen für Netzleitungen und Kabelbinder. Ein moderner Stromverteilungsschalter wie der 100 A bis 1.600 A MTNSX Kompaktleistungsschalter deckt einen großen Teil dieser Feeder-Aufgaben mit einer Stellfläche ab, die in kompakte Fächer passt.

MT-NSX 3/4P 100A-630A AC-Leistungsschalter mit geformtem Gehäuse für Industrie und Gewerbe Mingtuo, China Großhandel MT-NSX 3/4P 100A-630A AC-Leistungsschalter mit geformtem Gehäuse für industrielle und kommerzielle Vertriebslieferanten und MT-N... Produkt anzeigen →

ICCB-Systeme im Vergleich zu Kompaktgehäusen und offenen Leistungsschaltern

Ein direkter Vergleich verdeutlicht, wo die einzelnen Technologien in der Niederspannungsverteilung ihren Platz finden.

Die Tabelle macht einen Punkt deutlich: ICCBs nehmen den Raum zwischen Hochleistungs-Kompaktgehäuseschaltern und Luftschaltern ein. Sie bieten den größten Teil der Wartungsfreundlichkeit und Selektivität eines ACB in einem Paket, das sich problemlos in kompakte Schaltanlagen integrieren lässt. Die Kompromisse treten an den Extremen auf. Unter etwa 800 A ist ein gut gebauter MCCB wirtschaftlicher. Über 3.200 A oder wenn die Schaltanlage bereits auf Standard-ACB-Schächte ausgelegt ist, ist ein offener Leistungsschalter die praktische Wahl.

Wo isolierte Gehäuseunterbrechersysteme ihren Platz verdienen

ICCB-Systeme sind selten die günstigste Option, aber sie sind die richtige Option, wenn sich drei Bedingungen überschneiden: Der Einspeiser benötigt eine echte Stromführungsreserve, die Schutzstudie erfordert einstellbare Kurven und eine Wartung ohne längere Abschaltung wird erwartet. Zu den typischen Installationen gehören:

• Niederspannungsschalttafeln und Motorsteuerzentralen, bei denen Haupt- oder Verbindungsstellen eine herausziehbare Wartung erfordern.
• Hochhäuser und gewerbliche Einspeisungen, bei denen der Platz im Elektroraum knapp ist.
• Industrieanlagen mit kontinuierlichen Prozessen, bei denen Selektivität und schneller Austausch die Ausfallzeiten reduzieren.
• Rechenzentren, Krankenhäuser und andere kritische Einrichtungen mit Doppeleinspeisung, automatischer Übertragung oder Generator-Backup.
• USV-Ausgangs- und Bypass-Schaltkreise, in denen elektronische Auslöseeinheiten mit dem vorgeschalteten Transformatorschutz koordiniert werden.

Ausschlaggebend sind jeweils der Auslöser und die Schaltanlagenkonfiguration. Wenn ein fester thermisch-magnetischer Schutzschalter die Koordinationskurve nicht bereitstellen kann, wechselt das Projekt zu einer elektronischen Auslöseklasse. Wenn die Anordnung der Schalttafel auch eine Einschubkonstruktion erfordert, spezifizieren Sie effektiv ein ICCB-System oder einen Luftschalter.

Was ist zu prüfen, bevor Sie ein ICCB-System spezifizieren?

Eine Spezifikation, die wie eine einfache Nennstromstärke aussieht, kann mehrere technische Details verbergen. Arbeiten Sie diese Punkte durch, bevor Sie sich für einen Breaker-Kurs entscheiden.

1. Kontinuierliche Bewertung und Frame-Marge. Wählen Sie einen Rahmen, der der Strombelastbarkeit des Leiters entspricht oder darüber liegt und Raum für zukünftiges Wachstum bietet.
2. Unterbrechende Bewertungen. Überprüfen Sie sowohl die ultimative als auch die Betriebsunterbrechungskapazität anhand des berechneten Fehlerniveaus.
3. Funktionen der Auslöseeinheit. Bestätigen Sie, dass Langzeit-, Kurzzeit-, Momentan- und Erdschlusseinstellungen verfügbar und vor Ort anpassbar sind.
4. Selektivitätskoordination. Überprüfen Sie die Koordination mit dem vorgeschalteten Transformatorschutz und den nachgeschalteten Abzweigen, einschließlich der Kurzzeitfestigkeit.
5. Ausziehbare oder feste Konstruktion. Entscheiden Sie, ob die Installation einen Leistungsschalteraustausch erfordert, ohne die Sammelschiene abzuschalten.
6. Zubehör und Kommunikation. Integrieren Sie bei Bedarf Unterspannungsauslöser, Spannungsauslöser, Hilfskontakte oder Buskommunikation.
7. Servicebedingungen. Nehmen Sie eine Leistungsreduzierung für Umgebungstemperatur, Höhe, Luftfeuchtigkeit oder korrosive Umgebungen vor.
8. Standards und Zertifizierung. Bestätigen Sie die Einhaltung von IEC 60947-2, UL 489 oder der Norm für den Zielmarkt.

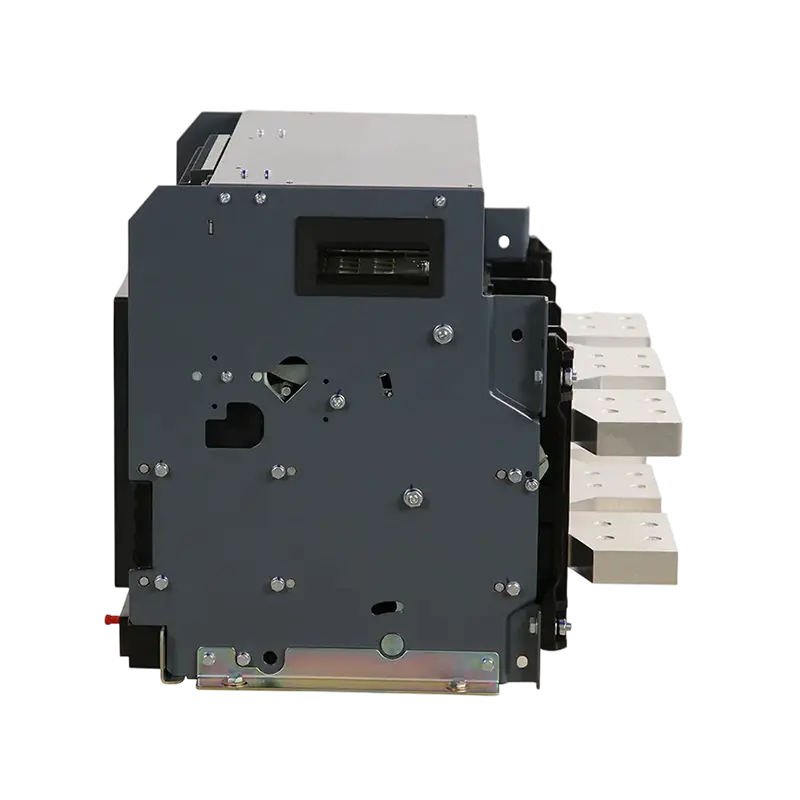

Für Anwendungen im oberen ICCB-Band oder wenn die Schalttafel um Luftschalterfächer herum aufgebaut ist, ist ein herausziehbarer Luftleistungsschalter die natürliche Alternative. Der ausziehbare Luftleistungsschalter MT-2000-3200A von Mingtuo Electric für die Niederspannungsverteilung deckt den Bereich von 2.000 A bis 3.200 A mit der Einschubkonstruktion und Unterbrechungsleistung ab, die von einem Hauptschalter dieser Klasse erwartet wird.

Lieferanten von Niederspannungsverteilungs-Luftleistungsschaltern, Fabrik Mingtuo ist ein Großhandelslieferant für 2000–3200A ausziehbare Niederspannungs-Verteilungs-Luftleistungsschalter und ein Hersteller von Niederspannungs-Luftleistungsschaltern. Produkt anzeigen →

Abstimmung der Technologie auf die Anwendung

Die beste Klasse ist selten die teuerste. Ein fest montierter Hochleistungs-MCCB bewältigt viele Abzweige wirtschaftlich. Ein ICCB-System mit elektronischer Auslösung eignet sich, wenn es auf Selektivität und Einstellbarkeit ankommt. Ein Einschub-ACB gewinnt, wenn die Schaltanlage groß ist, der Strom etwa 3.200 A übersteigt oder die Wartungsstrategie eine vollständige Ausfahrbarkeit begünstigt. Jeder Aufstieg in der Klasse erhöht die Kosten und den Platzbedarf, daher sollten Fehlerniveau, Koordination und Servicebedarf die Entscheidung beeinflussen.

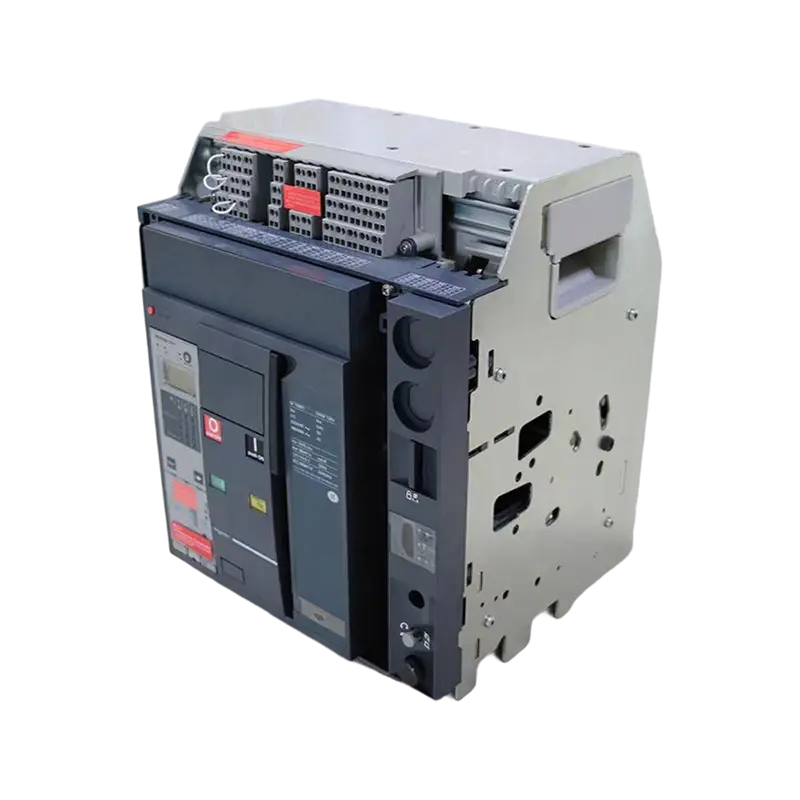

Das Produktsortiment eines einzigen Herstellers kann diese Entscheidung erleichtern. Auf der Seite des geformten Gehäuses deckt die MTNSX-Serie die Stromverteilung von 100 A bis 1.600 A für fest montierte Einspeiseanwendungen ab. Auf der Luftseite ist die NT/NW fortgeschritten Luftleistungsschalter Nennleistung 1.600 A bis 6.300 A dient festen und ausziehbaren Haupt- und Verbindungspositionen und geht über die praktischen Grenzen von ICCB-Rahmen hinaus.

Erweiterter offener Leistungsschalter 1600 A–6300 A für Fest- und Einschubinstallationen Mingtuo, China Großhandel mit fortschrittlichen Luftleistungsschaltern 1600A–6300A für Lieferanten von Fest- und Einschubinstallationen und fortschrittlichen Luftleistungsschaltern ... Produkt anzeigen →

Das Verständnis von Systemen mit isolierten Gehäuseunterbrechern ist wichtig, da diese Kategorie genau dort angesiedelt ist, wo viele reale Projekte Schutz benötigen: hoch genug in der Leistung, um Selektivität und Wartungsfreundlichkeit zu gewährleisten, kompakt genug, um in tatsächliche Elektroräume zu passen, und gut dokumentiert genug, um zuverlässig spezifiziert zu werden. Beginnen Sie mit Fehlerberechnungen und einer Selektivitätsstudie, und die ICCB-Klasse erweist sich oft weder als Kompromiss noch als Luxus, sondern als die richtige Lösung. Unser Leitfaden zur Auswahl von Niederspannungs- und Mittelspannungs-Leistungsschaltern führt durch das gesamte Spektrum von MCCB über ACB bis hin zum Vakuumbrecher. Für spezielle Schaltanlagenanforderungen steht Ihnen das Ingenieurteam von zur Verfügung Mingtuo Electric können Rahmengrößen, Auslöseeinheiten und Einschubanordnungen anhand Ihres Lastprofils überprüfen.
