Beschreibung: Produktübersicht

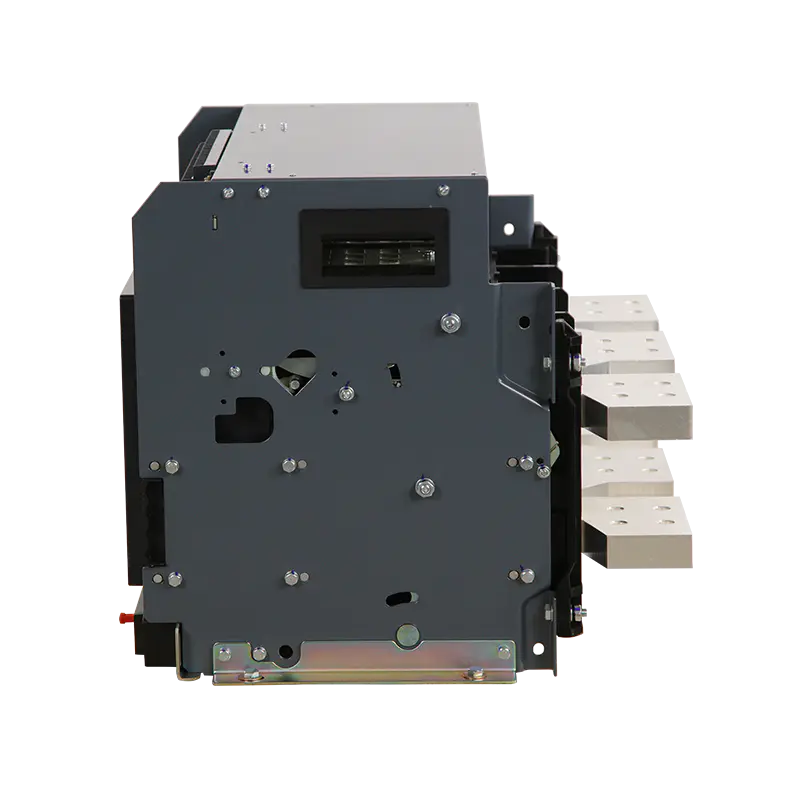

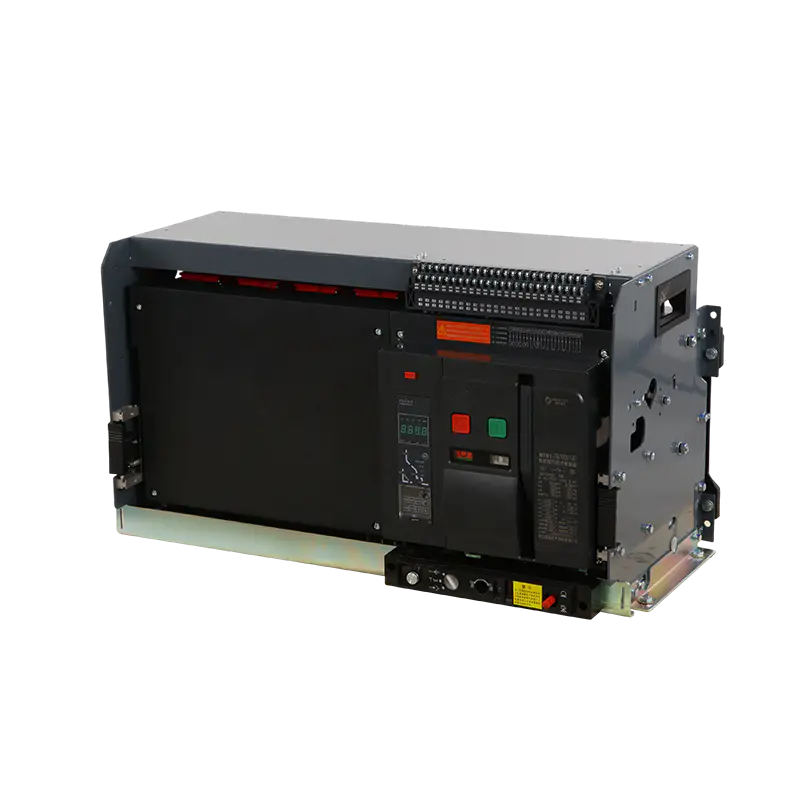

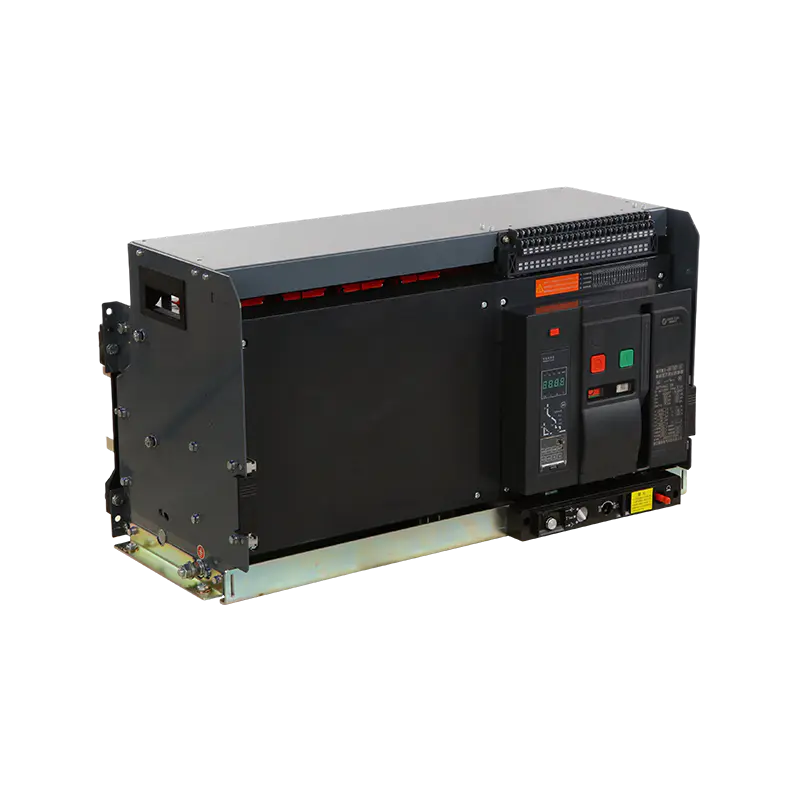

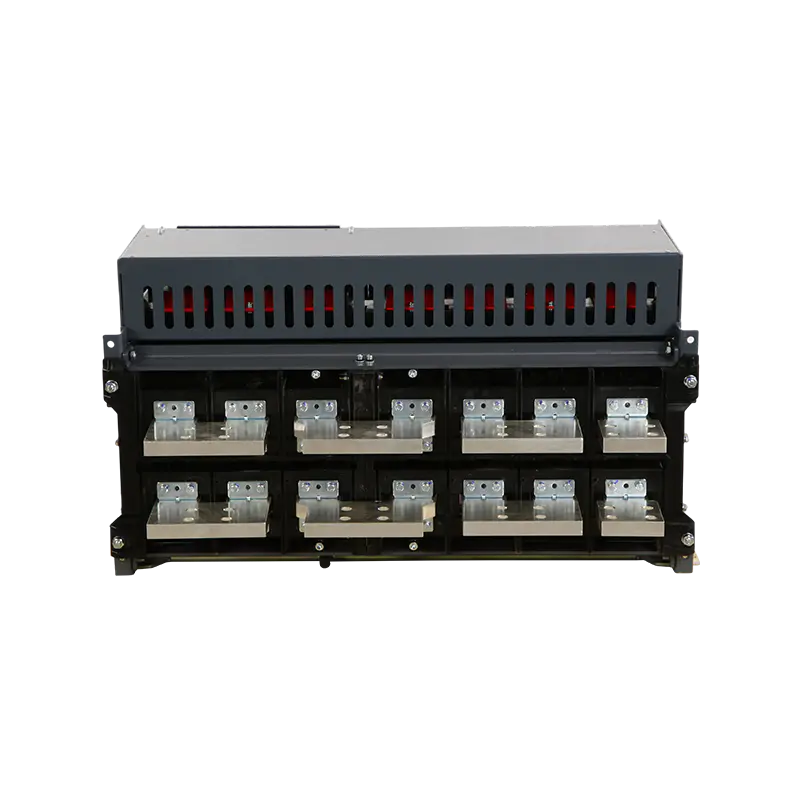

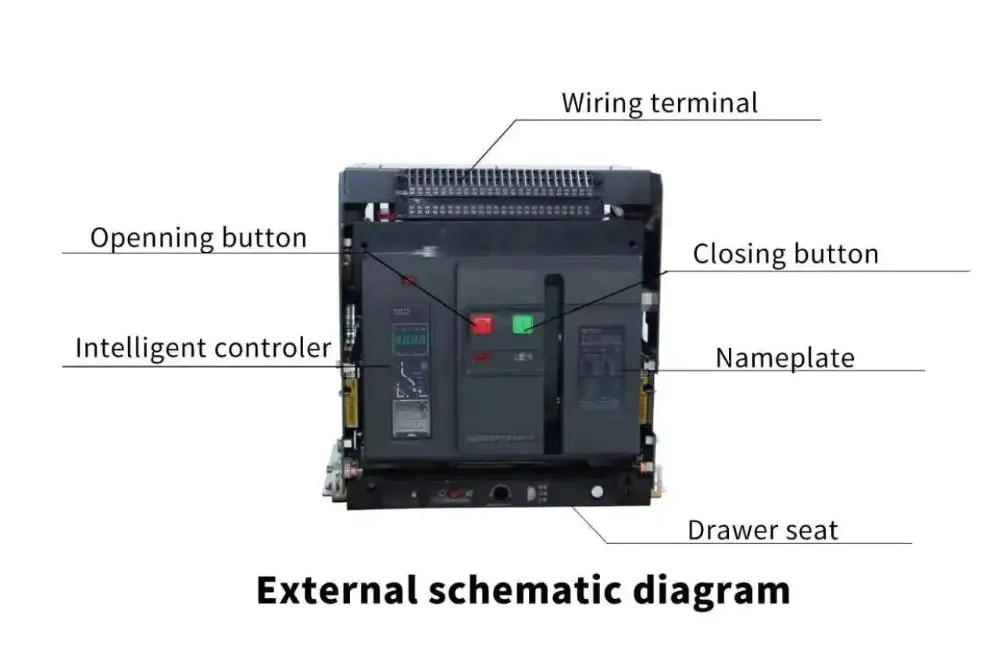

Der herausziehbare offene Leistungsschalter der MT-Serie ist für Niederspannungs-Hauptverteilungssysteme konzipiert, die eine hohe Stromkapazität, betriebliche Flexibilität und zuverlässige Schutzleistung erfordern. Mit einer ausfahrbaren Struktur kann der Leistungsschalter sicher eingesetzt, herausgezogen oder isoliert werden, ohne die Hauptverkabelung zu trennen, was Inspektion und Wartung effizienter macht.
Diese Serie deckt einen Nennstrombereich von 2000 A bis 3200 A ab und eignet sich für den Einsatz als Haupteingangsschalter oder Hochleistungs-Einspeiseschalter in industriellen und kommerziellen Stromnetzen. Sein luftbogenlöschendes Design ermöglicht eine stabile Unterbrechungsleistung unter Überlast- und Kurzschlussbedingungen und trägt so zur Aufrechterhaltung der Systemkontinuität und der Gerätesicherheit bei.

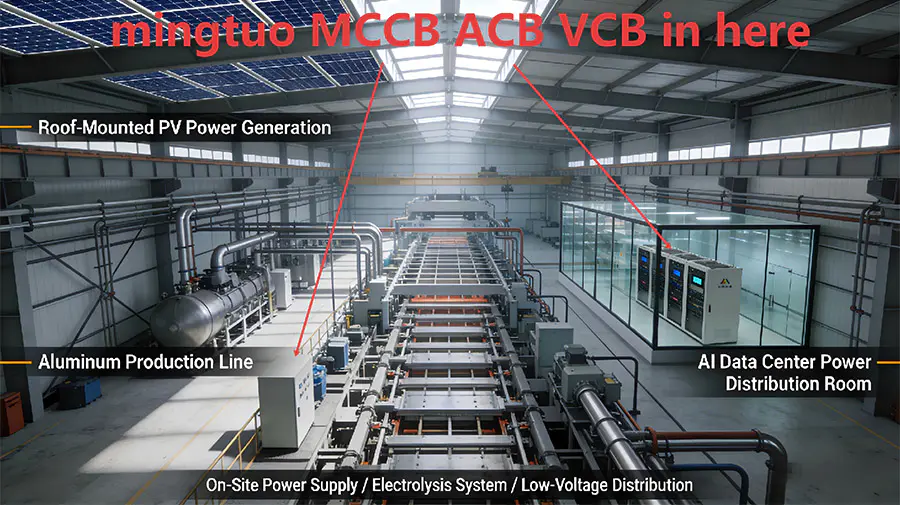

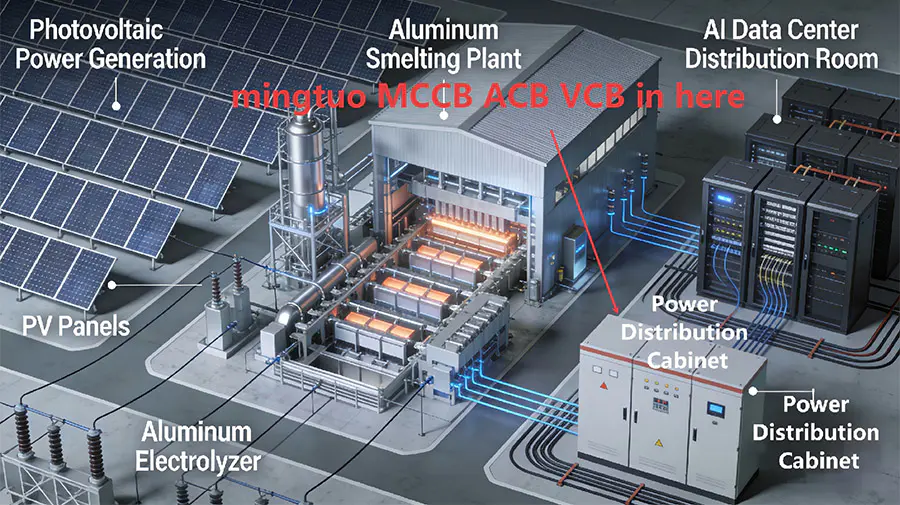

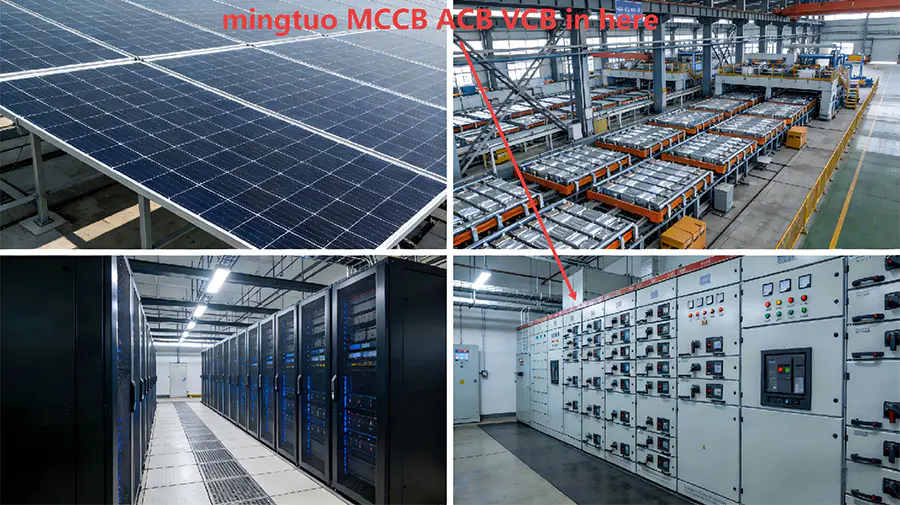

Die MT-Serie entspricht den relevanten Normen für Niederspannungs-Leistungsschalter, einschließlich IEC 60947-2 und GB 14048.2, wodurch sie für die Integration in standardisierte Schaltanlagen und Stromverteilerschränke geeignet ist. Weit verbreitet in der Photovoltaik-Stromerzeugung, neuen Energie-Industrie- und Bergbauunternehmen, KI-Rechenzentren, Kraftwerken und Aluminiumproduktionsanlagen.
Anwendungen:
Ausfahrbare Leistungsschalter der MT-Serie werden häufig in Niederspannungs-Stromverteilungssystemen eingesetzt, in denen hohe Nennströme und Betriebszuverlässigkeit erforderlich sind. Typische Anwendungen sind:
Industrielle Produktionsanlagen
Gewerbe- und gemischt genutzte Gebäude
Rechenzentren und kritische Einrichtungen
Krankenhäuser und öffentliche Infrastruktur
Stromverteiler- und Schaltanlagensysteme
Aufgrund ihres ausfahrbaren Designs eignen sie sich besonders für Installationen, die routinemäßige Wartung, System-Upgrades oder kürzere Ausfallzeiten erfordern.
 | |
 |  |
 |  |

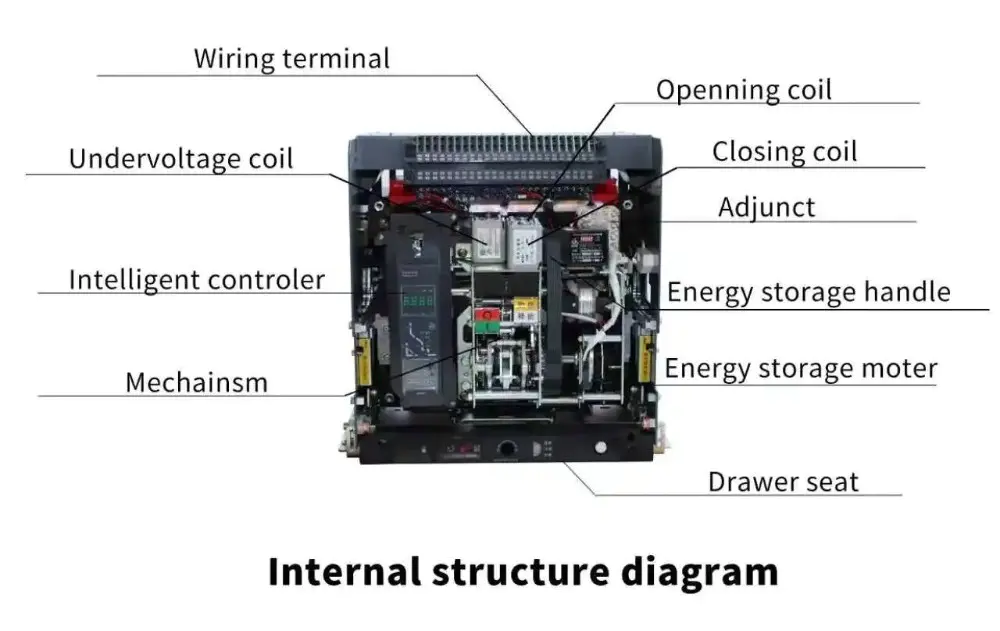

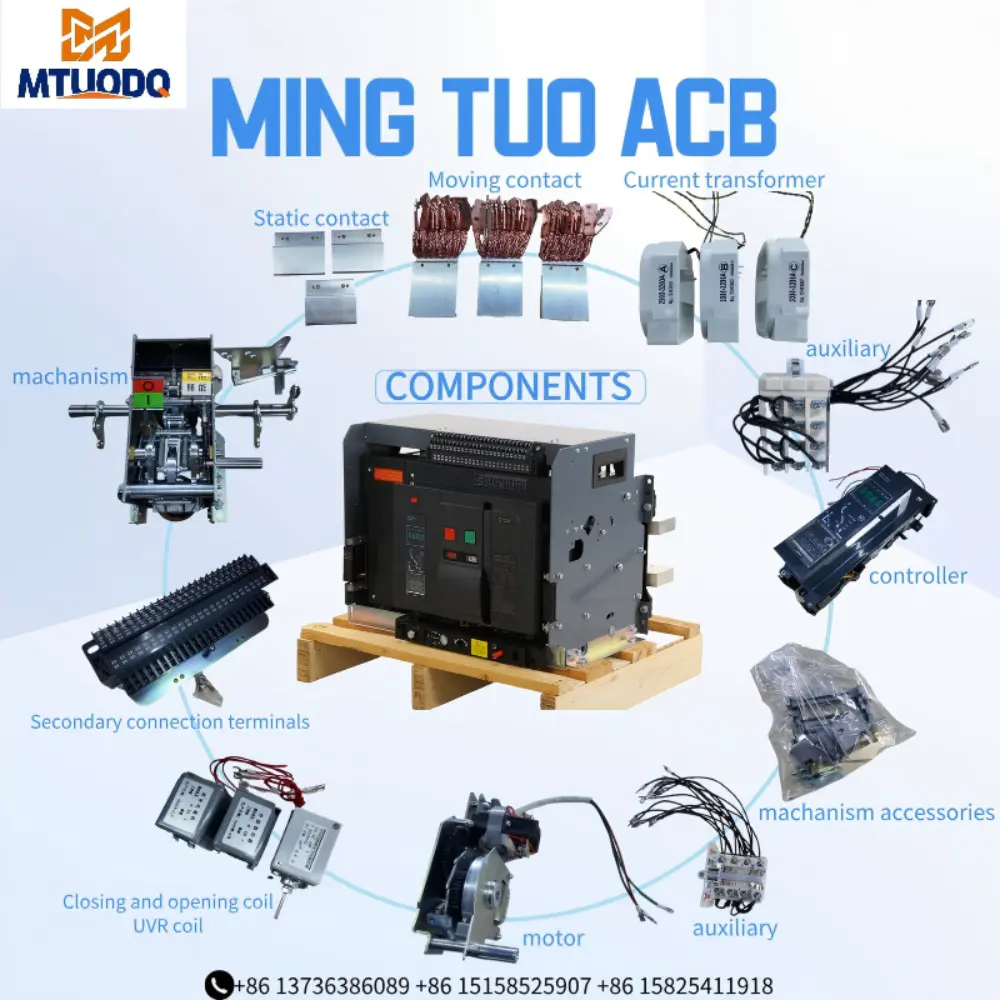

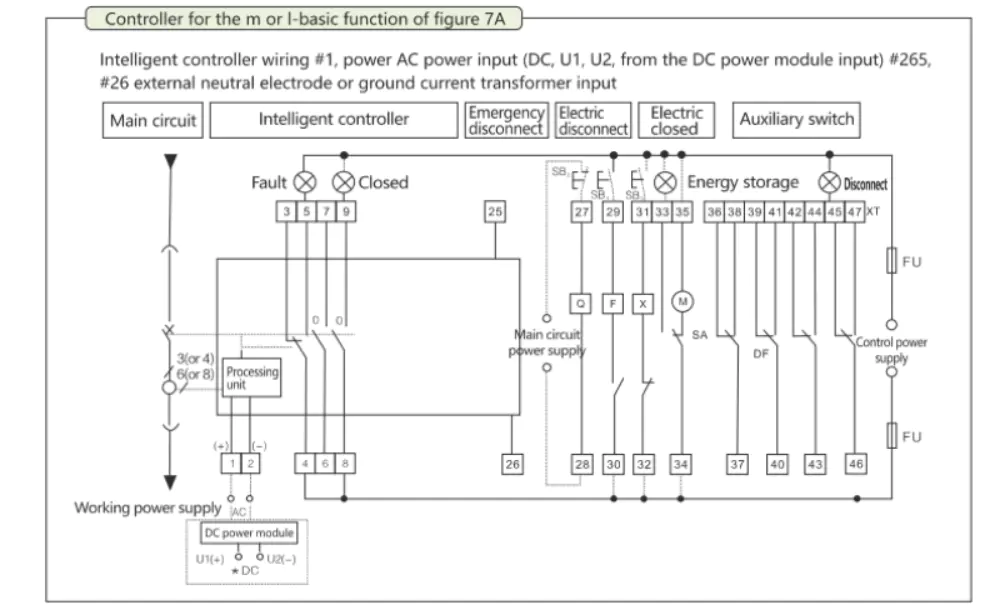

Wenn sich das Produkt im geschlossenen und eingeschalteten Zustand befindet und im Stromkreis eine Überlastung oder ein Kurzschluss, eine Unterspannung oder ein Phasenausfall vorliegt, erkennt der Stromwandler im ACB das Stromsignal, das an die Steuerung übertragen wird. Der Controller sendet dann einen Auslösebefehl an den Mechanismus, wodurch sich die dynamischen und statischen Kontakte trennen und trennen. Das Produkt öffnet sich und erfüllt die Funktion des Schutzes der Backend-Last.
Die doppelte Stromversorgung ermöglicht eine mechanische und elektrische Verriegelung und schaltet zwischen zwei Stromversorgungsleitungen um. Wenn der Netzstrom verfügbar ist, ist der Leistungsschalter des Netzstroms geschlossen, die Stromerzeugung kann jedoch nicht geschlossen werden. Wenn die Netzstromversorgung unterbrochen wird, erzeugt der Generator Strom und der Leistungsschalter der Stromerzeugungsleitung ist geschlossen, die Netzstromversorgung kann jedoch nicht geschlossen werden. Es kann nur eine der beiden Stromquellen geschlossen werden.
 |  |

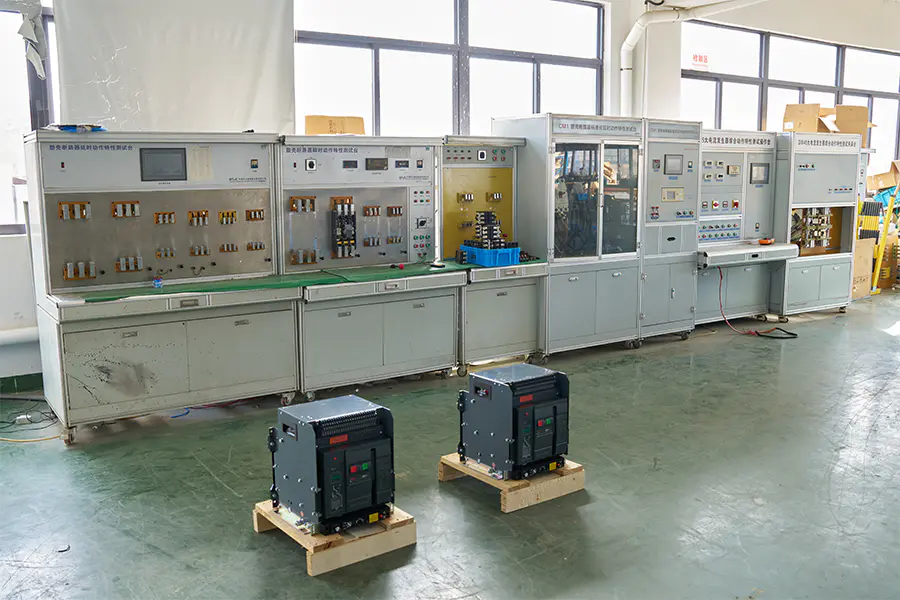

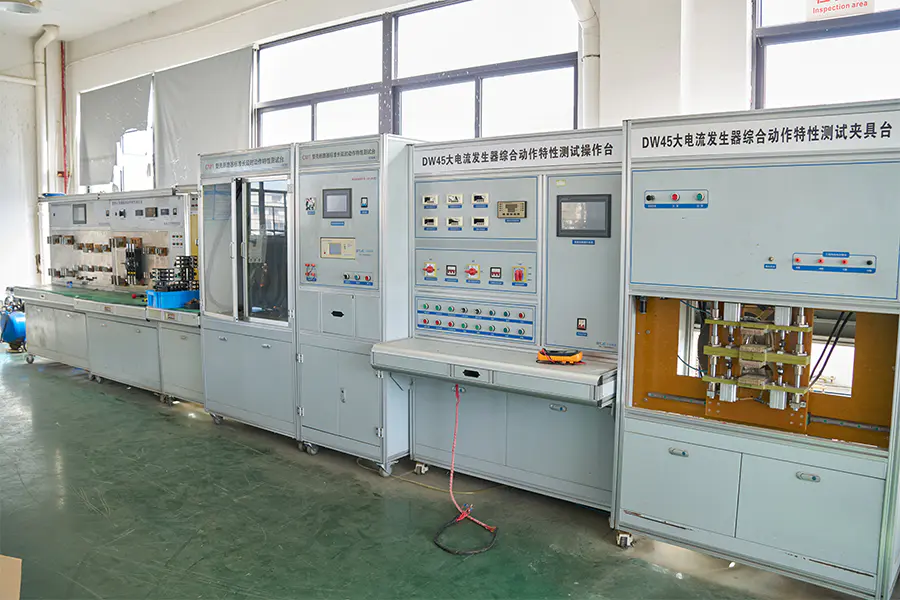

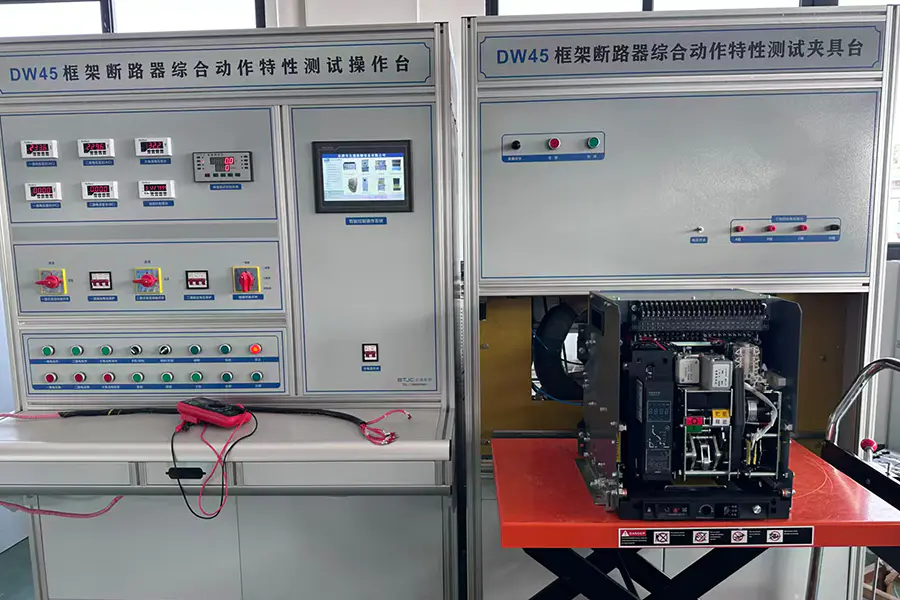

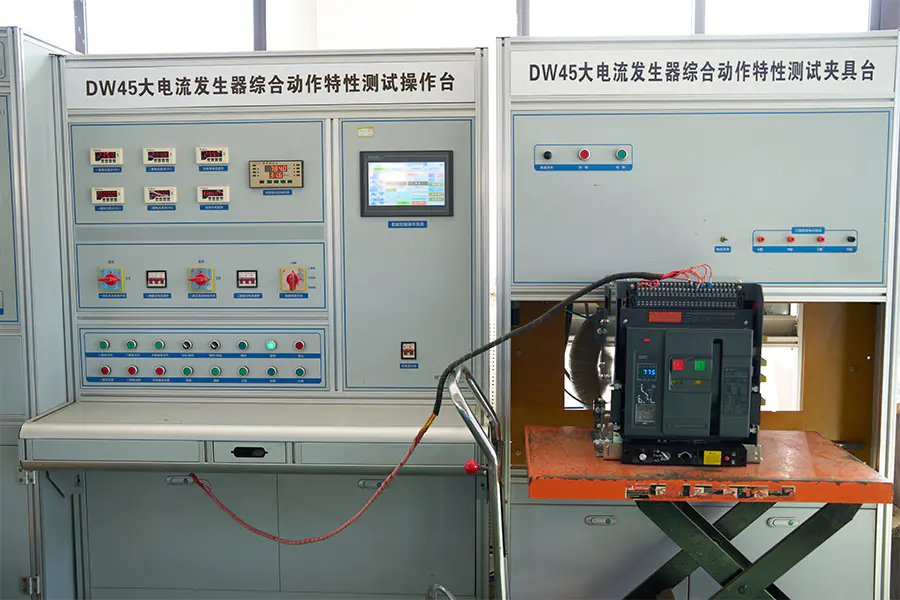

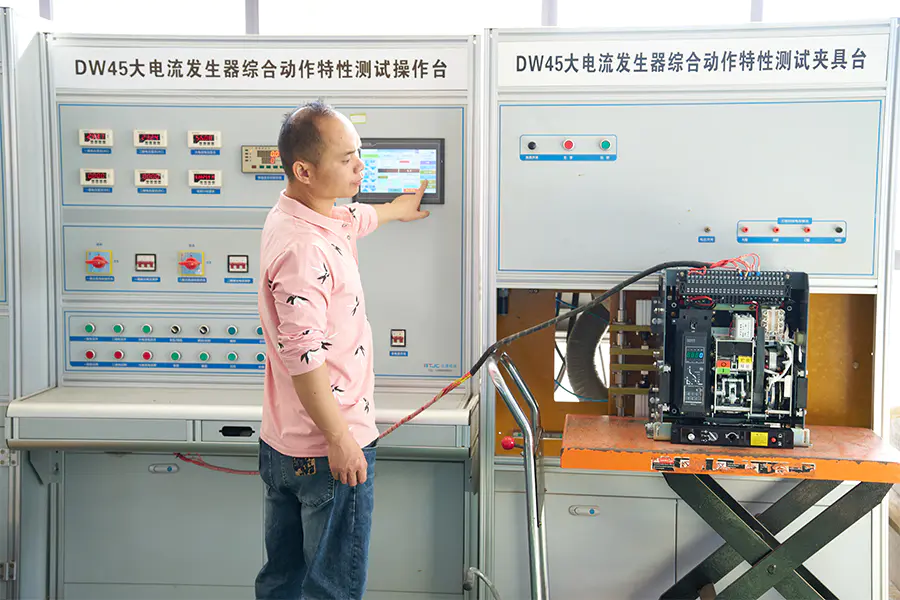

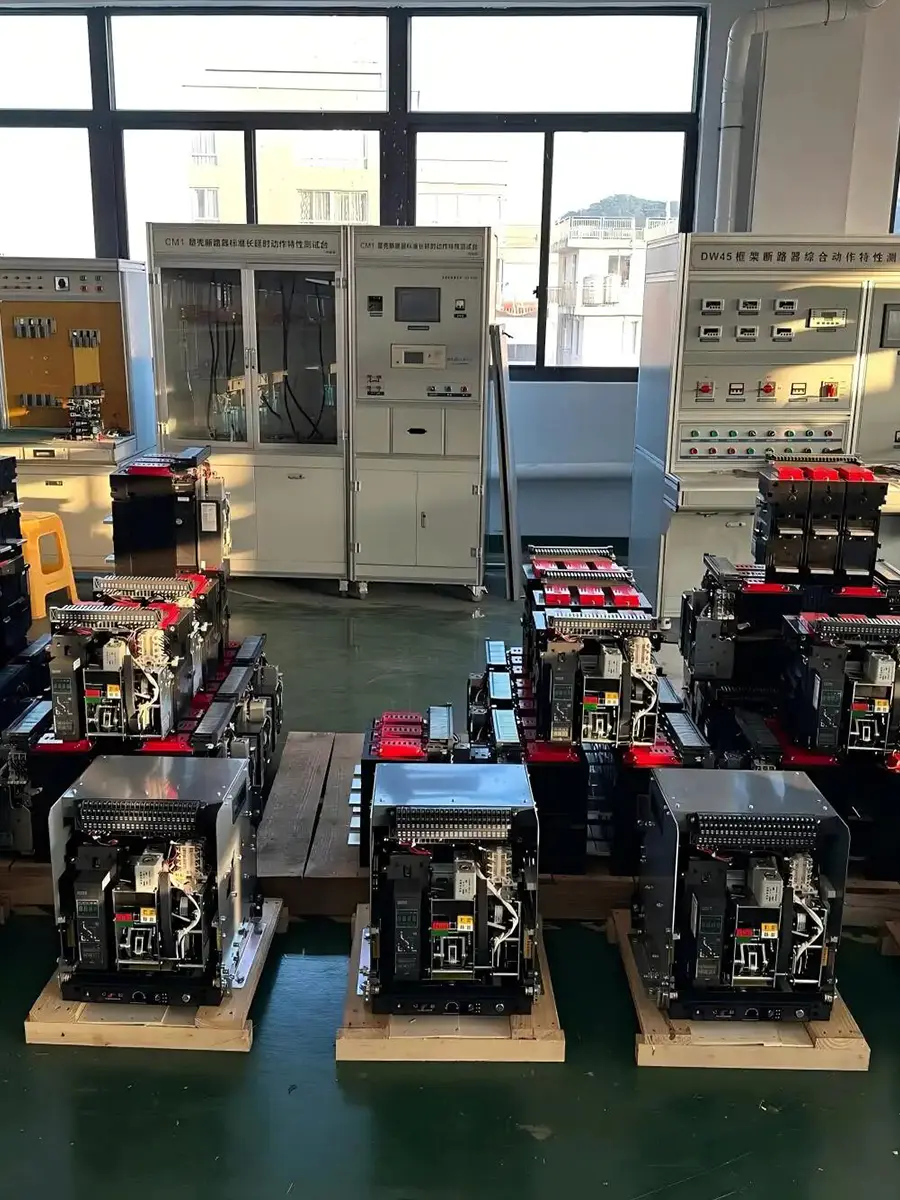

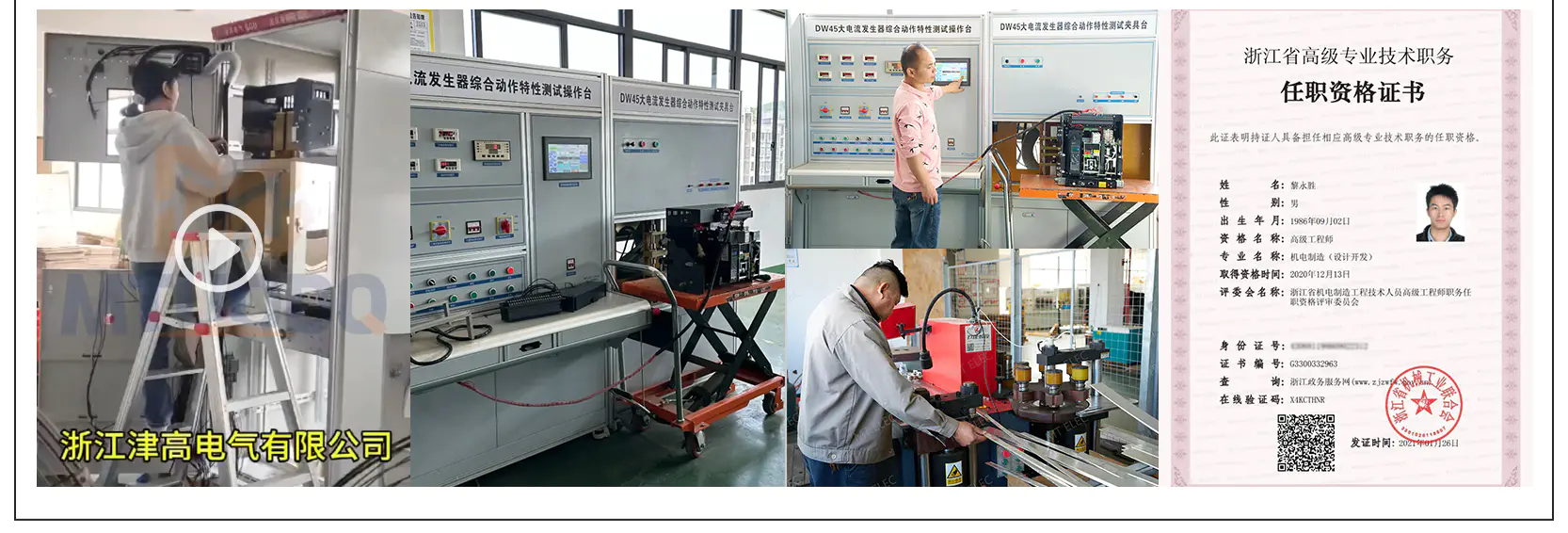

ACB Closing/Opening - Energy Storage - Overload - Short Circuit - Undervoltage Testing
ACB Closing/Opening - Energy Storage - Overload - Short Circuit - Undervoltage Testing
ACB Closing/Opening - Energy Storage - Overload - Short Circuit - Undervoltage Testing
ACB Closing/Opening - Energy Storage - Overload - Short Circuit - Undervoltage Testing
ACB Closing/Opening - Energy Storage - Overload - Short Circuit - Undervoltage Testing

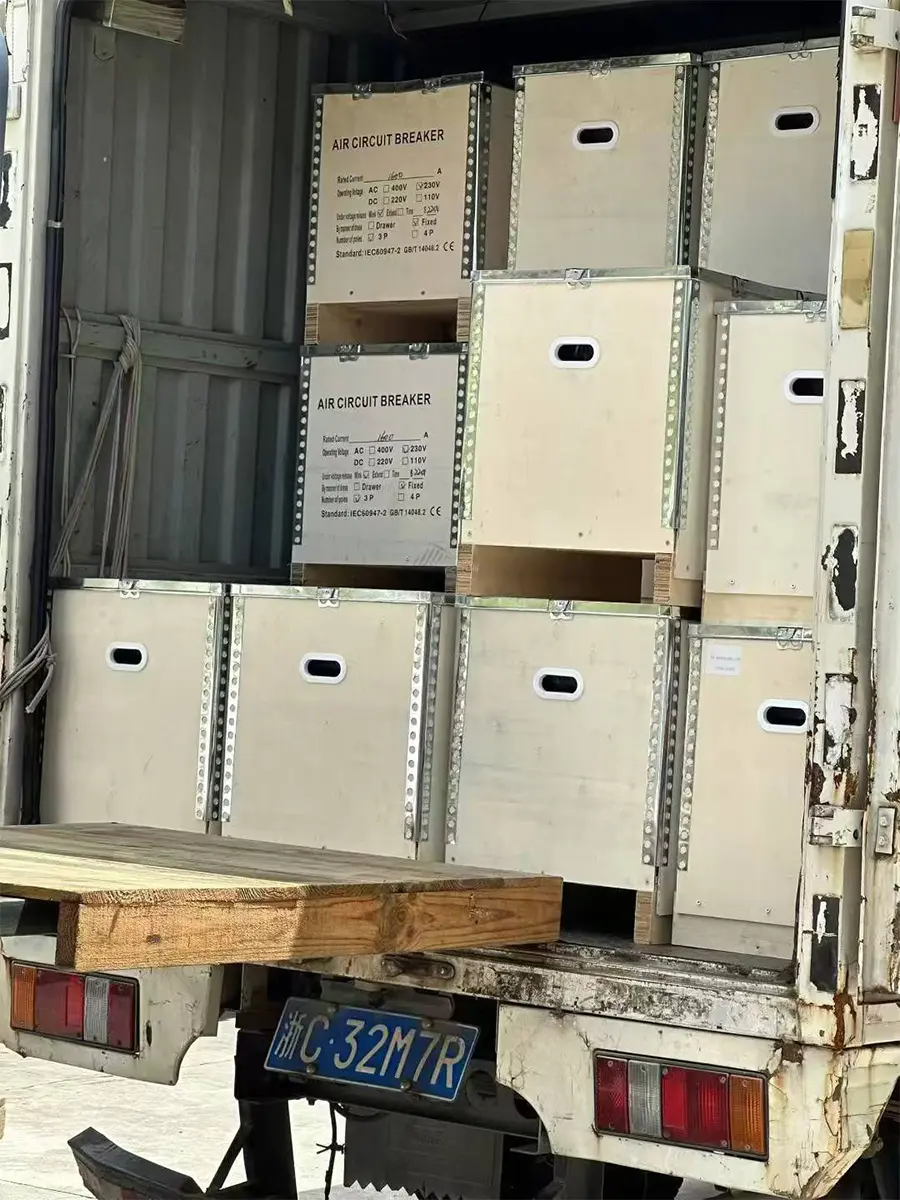

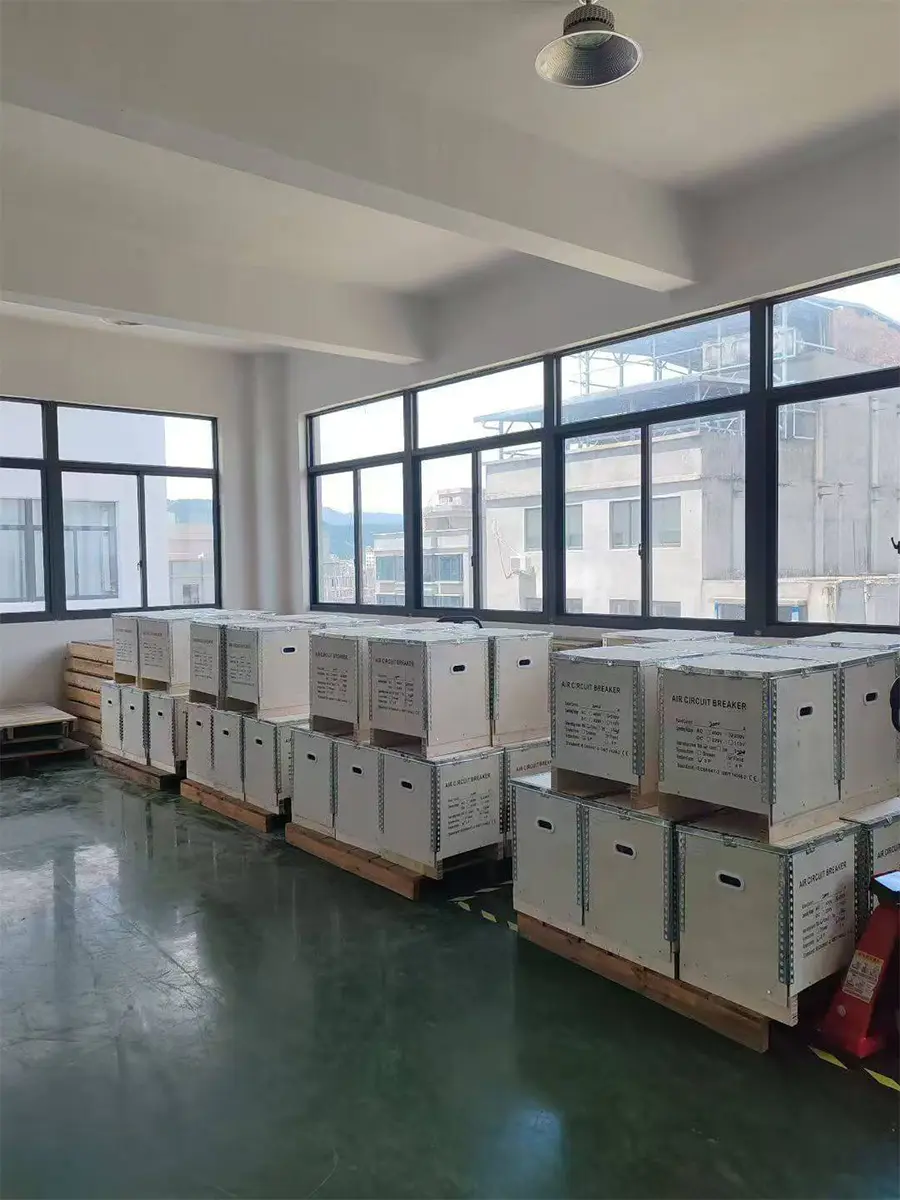

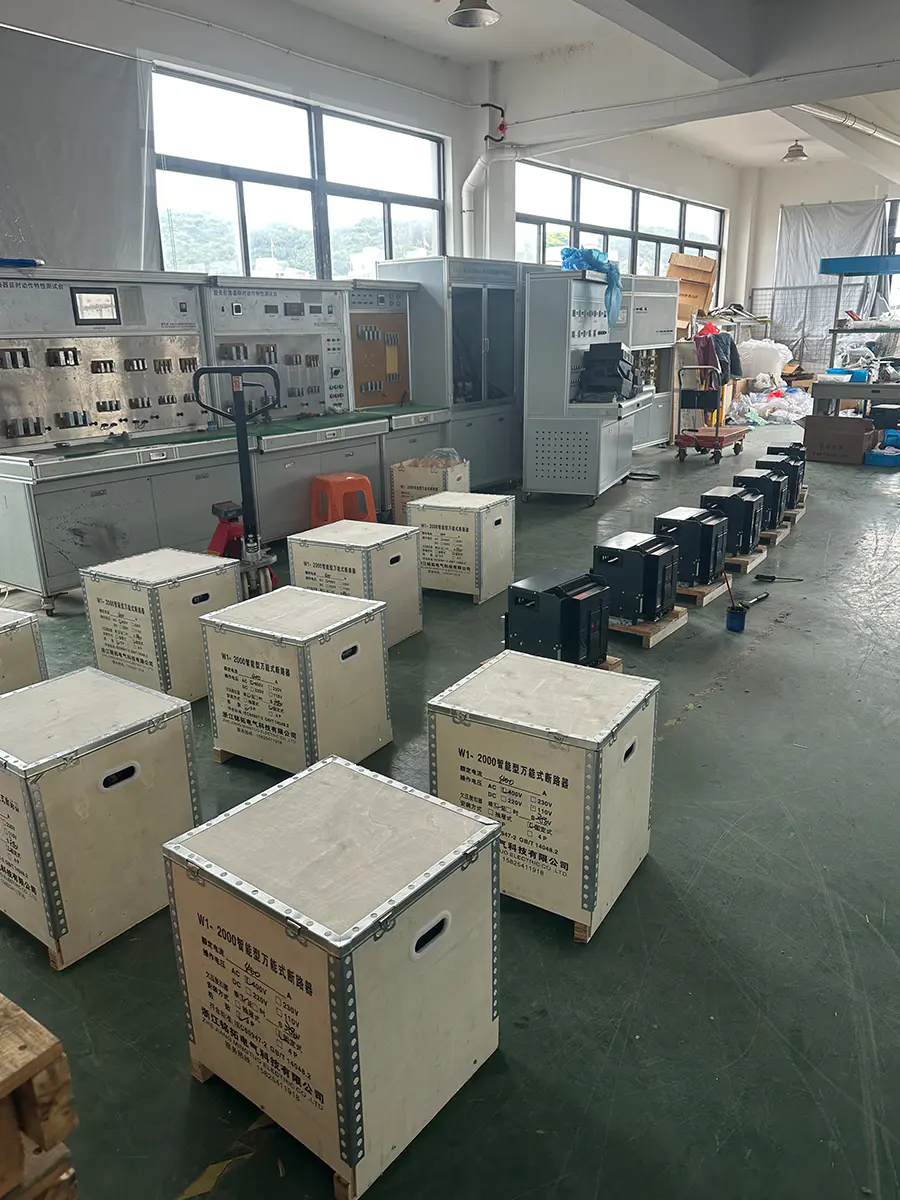

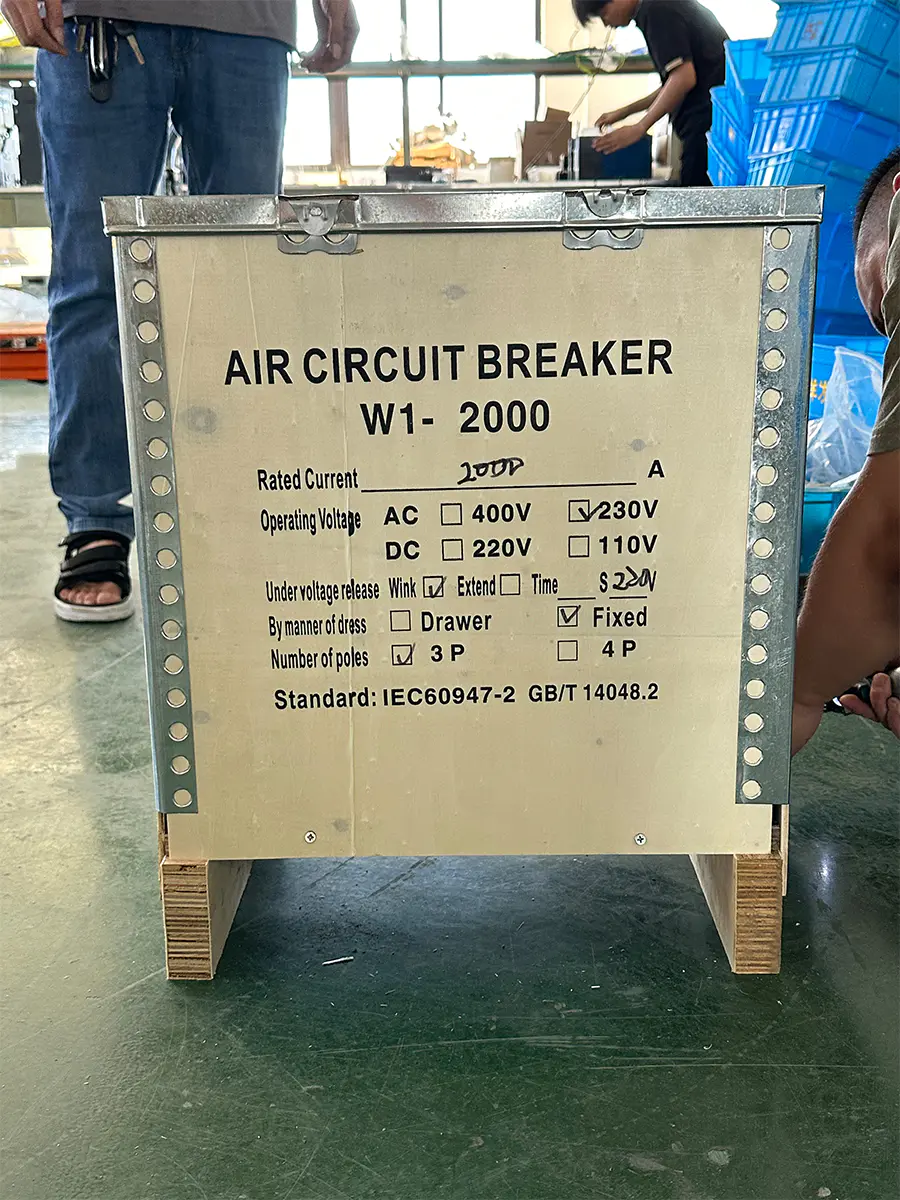

Um die Transportsicherheit zu gewährleisten, werden unsere Elektroprodukte in verstärkten Holzkisten exportiert. Die Kisten werden einer Wärmebehandlung unterzogen und tragen das ISPM-15-Zeichen, was eine schnelle Zollabfertigung ermöglicht. Die erhöhte Bodenkonstruktion erleichtert die Bedienung mit dem Gabelstapler, während die stoßdämpfende Innenbefestigung dafür sorgt, dass die Produkte unversehrt ankommen. Alle Außenkisten sind deutlich gekennzeichnet und entsprechen den internationalen Logistikstandards.
Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
Power transmission successful
Box-typesubstation ACB VCB MCCB
Box-typesubstation ACB VCB MCCB
Box-typesubstation ACB VCB MCCB
Application Scenario Footage
Power transmission successful
Power transmission successful
Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
Box-typesubstation ACB VCB MCCB
| Modell | MTW1-2000 | MTW1-3200 | MTW1-4000 | MTW1-6300 | MTW1-7500 | ||
| Muschelstrom | Inm(A) | 2000 | 3200 | 4000 | 6300 | 7500 | |
| Anzahl der Pole | - | 3P / 4P | 3P / 4P | 3P / 4P | 3P / 4P | 3P / 4P | |
| Nennarbeitsspannung | Ue(v) | AC400/690 | AC400/690 | AC400/690 | AC400/690 | AC400/690 | |
| Nennstrom | In(A) | 4.00601E 24 | 2.00025E 15 | 3.20036E 11 | 4.0005E 11 | 7500 | |
| Bemessungsisolationsspannung | Ui(v) | 800 | 1000 | 1000 | 1000 | 1000 | |
| Bemessungsstoßspannungsfestigkeit | Uimp(kv) | 8 | 12 | 12 | 12 | 12 | |
| Controller-Modell | - | L, M, H | L, M, H | L, M, H | L, M, H | L, M, H | |
| Betriebsfrequenz | (Hz) | 50 | 50 | 50 | 50 | 50 | |
| Nenngrenzkurzschluss-Ausschaltvermögen | Icu kA (o-co) | 400V | 65 | 100 | 100 | 120 | 120 |
| 690V | 50 | 65 | 75 | 85 | 85 | ||
| Bewertetes Kurzschlussausschaltvermögen im laufenden Betrieb | Ics kA (o-co-co) | 400V | 40 | 65 | 80 | 100 | 100 |
| 690V | 40 | 50 | 65 | 75 | 75 | ||
| Bewerteter Kurzzeitstrom | IcwkA(1s) Zeitverzögerung 0,4s o-co | 50 | 65 | 65 | 85 | 85 | |
| Leistungsverlust | (In) W | Behoben | 40,60,90,140,170 | 170.260.320.420 | 430.440.450 | 1.22513E 11 | 1.22513E 11 |
| Schublade | 80.130.205.310 | 400.510.650.760 | 780.790.800 | ||||
| Standard | - | GB-TGB14048.2/IEC60947-2 | GB-TGB14048.2/IEC60947-2 | GB-TGB14048.2/IEC60947-2 | GB-TGB14048.2/IEC60947-2 | GB-TGB14048.2/IEC60947-2 | |
| Installationsmethode | - | Behoben Type (3/4) | Behoben Type (3/4) | Behoben Type (3/4) | Behoben Type (3/4) | Behoben Type (3/4) | |
| Schublade Type (3/4) | Schublade Type (3/4) | Schublade Type (3/4) | Schublade Type (3/4) | Schublade Type (3/4) |
