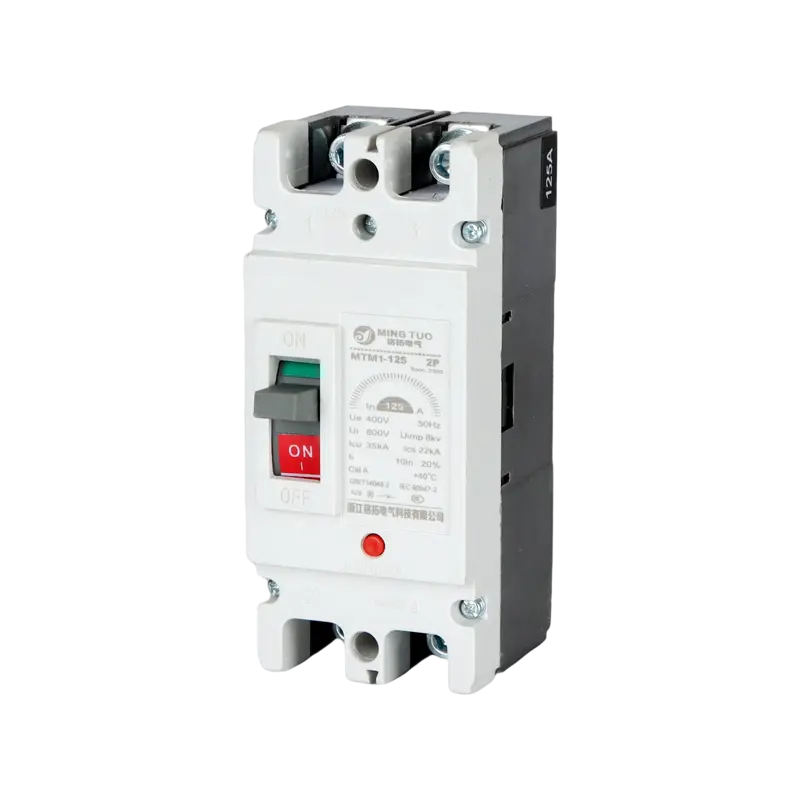

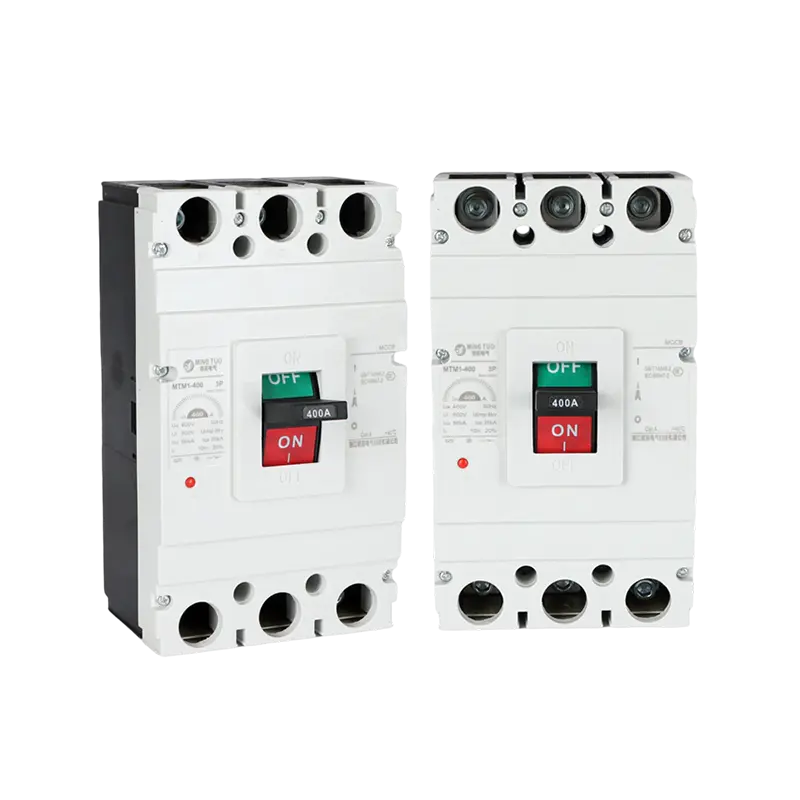

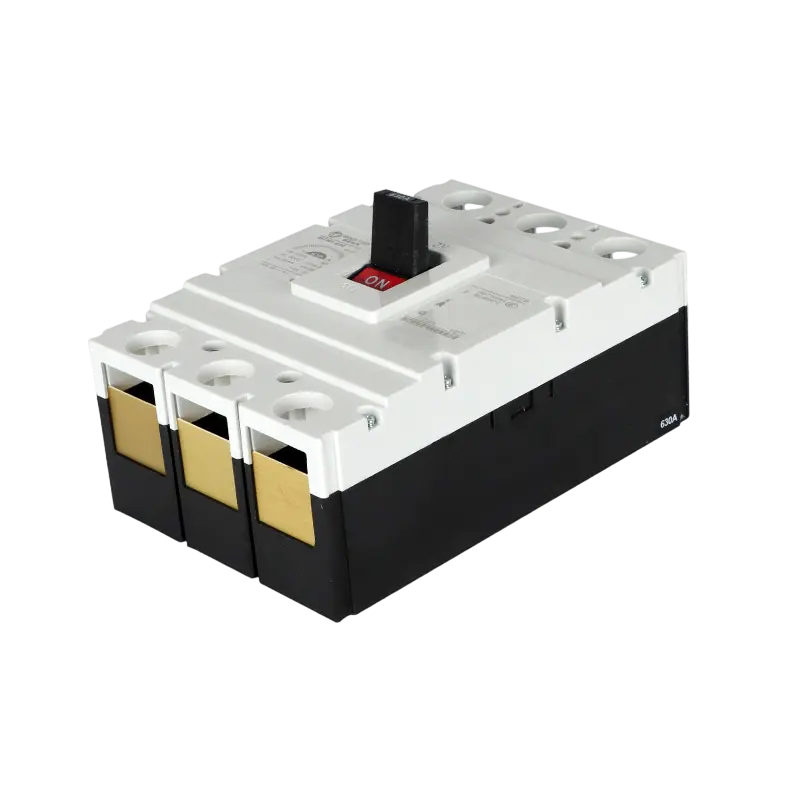

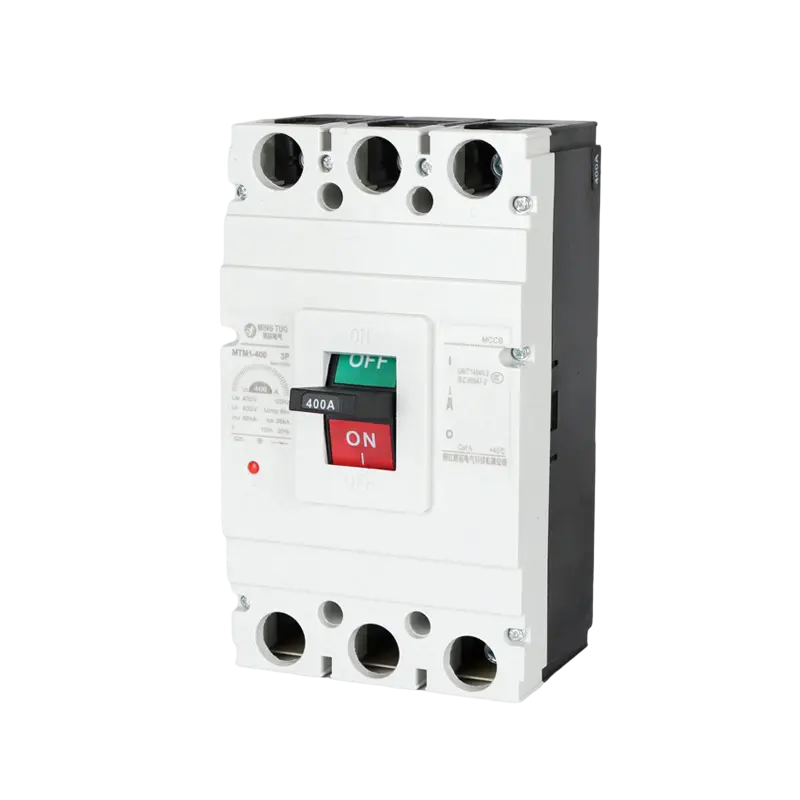

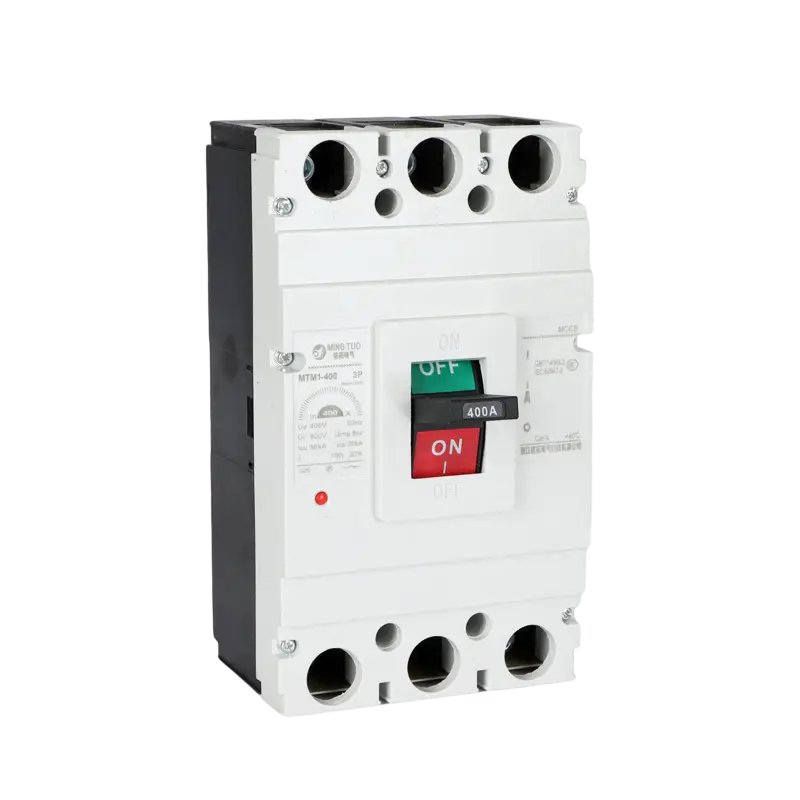

Name: MT-M1 3/4P AC-Leistungsschalter mit geformtem Gehäuse, 63 A–1600 A, zuverlässiger elektrischer Schutz
Rating: 5 (99 reviews)

MT-M1 3/4P AC-Leistungsschalter mit geformtem Gehäuse, 63 A–1600 A, zuverlässiger elektrischer Schutz

Beschreibung:

Der Kompaktleistungsschalter (MCCB) der MT-M1-Serie wurde entwickelt, um zuverlässigen Schutz und Steuerung in AC-50-Hz-Stromverteilungssystemen mit Nennbetriebsspannungen von bis zu 400 V und Strömen von 63 A bis 1600 A zu bieten. Der MT-M1 wurde zum Schutz von Schaltkreisen und angeschlossenen Geräten entwickelt und unterbricht Überlastungen, Kurzschlüsse und Unterspannungen effizient. Gleichzeitig bewältigt er gelegentliche Motorstarts, ohne die Systemintegrität zu beeinträchtigen.

Dieser kompakte und dennoch robuste MCCB verfügt über ein hervorragendes Schaltvermögen und minimale Lichtbogenbildung, was eine langfristige Betriebszuverlässigkeit gewährleistet. Sein modularer Aufbau ermöglicht sowohl eine vertikale als auch eine horizontale Montage und ermöglicht so eine flexible Installation in engen Schalttafeln oder Motorsteuerzentren. Der MT-M1 ist vollständig nach IEC 60947-2 und GB14048.2 zertifiziert und erfüllt internationale Qualitäts- und Sicherheitsstandards.

Anwendungen:

Der MCCB MT-M1 bietet zuverlässigen Schutz in verschiedenen elektrischen Systemen, darunter:

Haupt- und Nebenstromverteilungstafeln

Motorkontrollzentren und Starterpanels

Generatorschutzschaltungen

Industrie- und Fertigungsmaschinen

Elektroinstallationen für Gewerbe und Privathaushalte

Solar- und Windenergie-Integrationssysteme

Funktionsprinzip: Das Funktionsprinzip des MCCB der MT-M1-Serie besteht darin, den Stromkreis zu überwachen und im Falle einer Überlastung, eines Kurzschlusses oder eines Erdschlusses automatisch den Mechanismus zu ermitteln und auszulösen, um den Stromkreis schnell zu unterbrechen. Außerdem löscht es den Lichtbogen sicher durch ein Lichtbogenlöschsystem, wodurch der Fehler zuverlässig unterbrochen und der Stromkreis und die Ausrüstung geschützt werden.

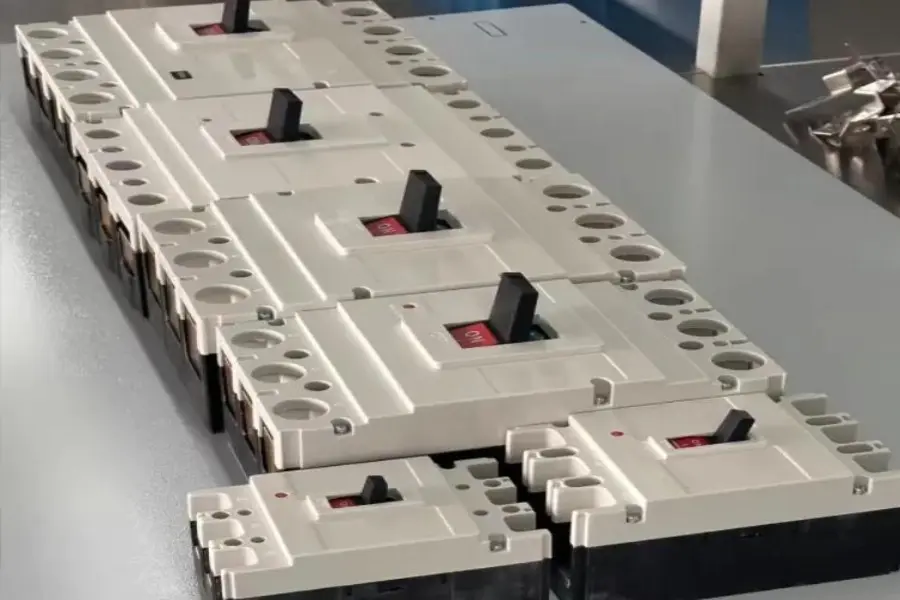

MCCB

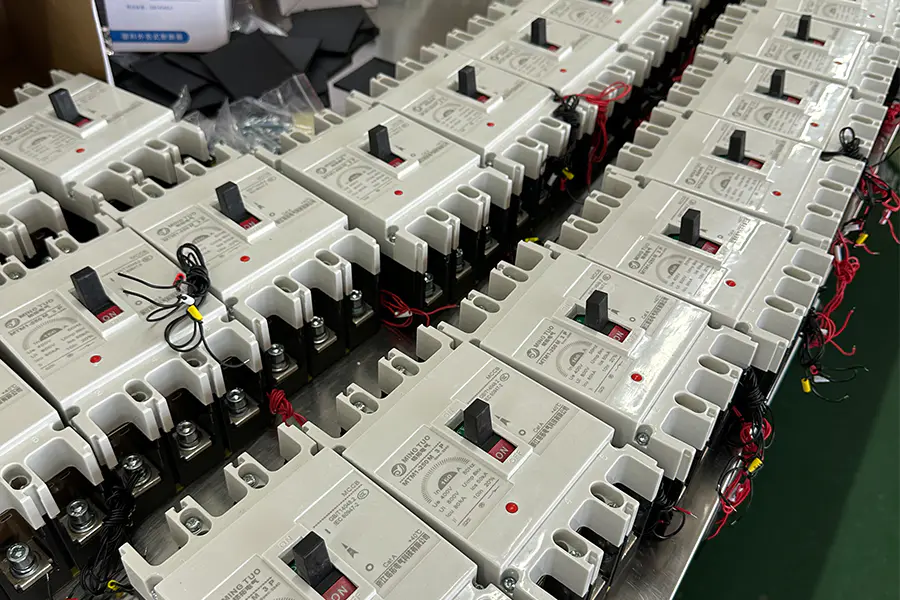

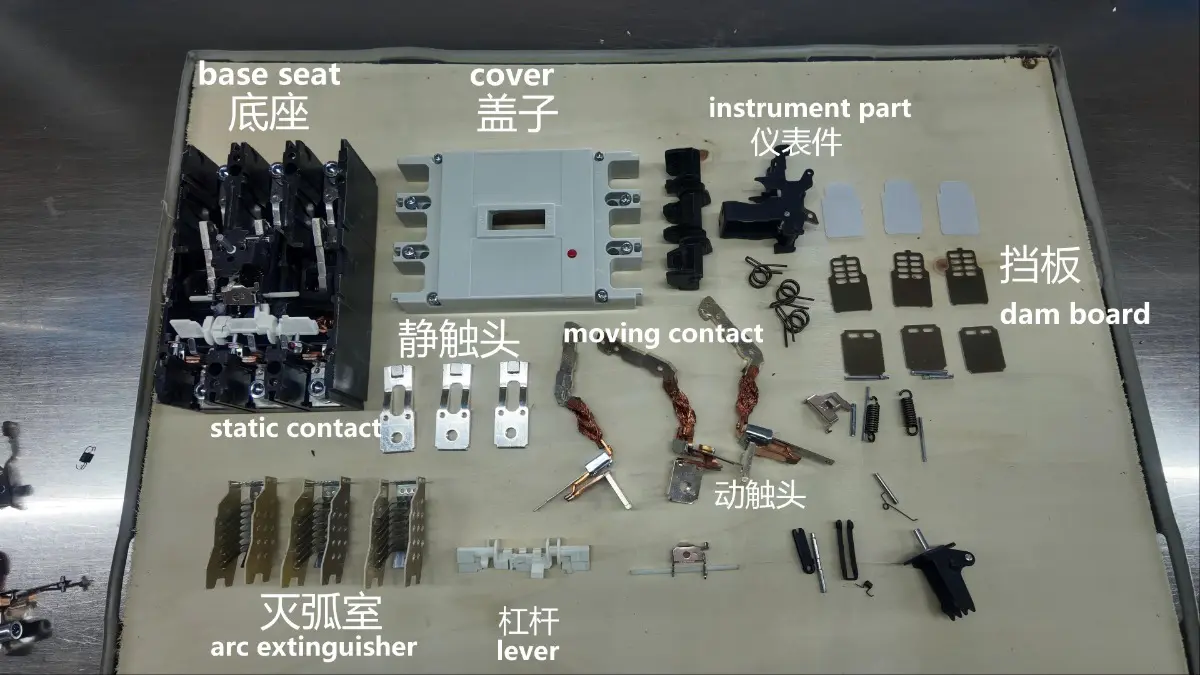

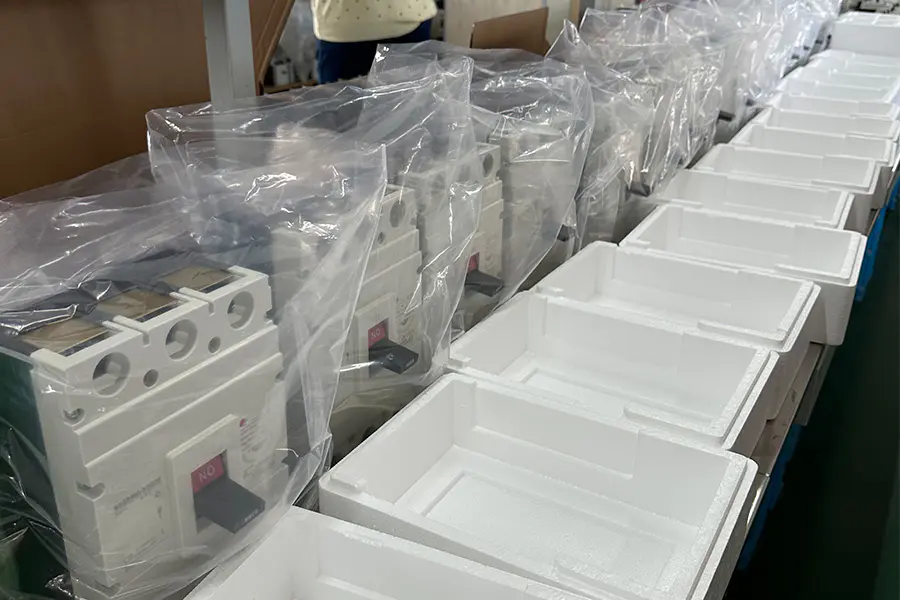

MCCB Assemble
MCCB Assemble
MCCB Temperature Rise Test Bench
MCCB Temperature Rise Test Bench
MCCB Temperature Rise Test Bench
MCCB Temperature Rise Test Bench
MCCB Temperature Rise Test Bench
MCCB Instantaneous Test

Um die Transportsicherheit zu gewährleisten, werden unsere Elektroprodukte in verstärkten Holzkisten exportiert. Die Kisten werden einer Wärmebehandlung unterzogen und tragen das ISPM-15-Zeichen, was eine schnelle Zollabfertigung ermöglicht. Das erhöhte Bodendesign erleichtert die Bedienung mit dem Gabelstapler, während die interne stoßdämpfende Befestigung dafür sorgt, dass die Produkte unversehrt ankommen. Alle Außenkisten sind deutlich gekennzeichnet und entsprechen den internationalen Logistikstandards.

High and Low Voltage Switchgear (ACB, MCCB, VCB)
Box-Type Substation Featuring Our VCB, MCCB, and ACB
High And Low Voltage Cabinets Successfully Powered

Box-typesubstation ACB VCB MCCB
Power transmission successful
Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
Box-typesubstation ACB VCB MCCB
Box-typesubstation ACB VCB MCCB
HighandLowVoltageSwitchgearACBMCCBVCB
Box-typesubstationUtilisingourVCB

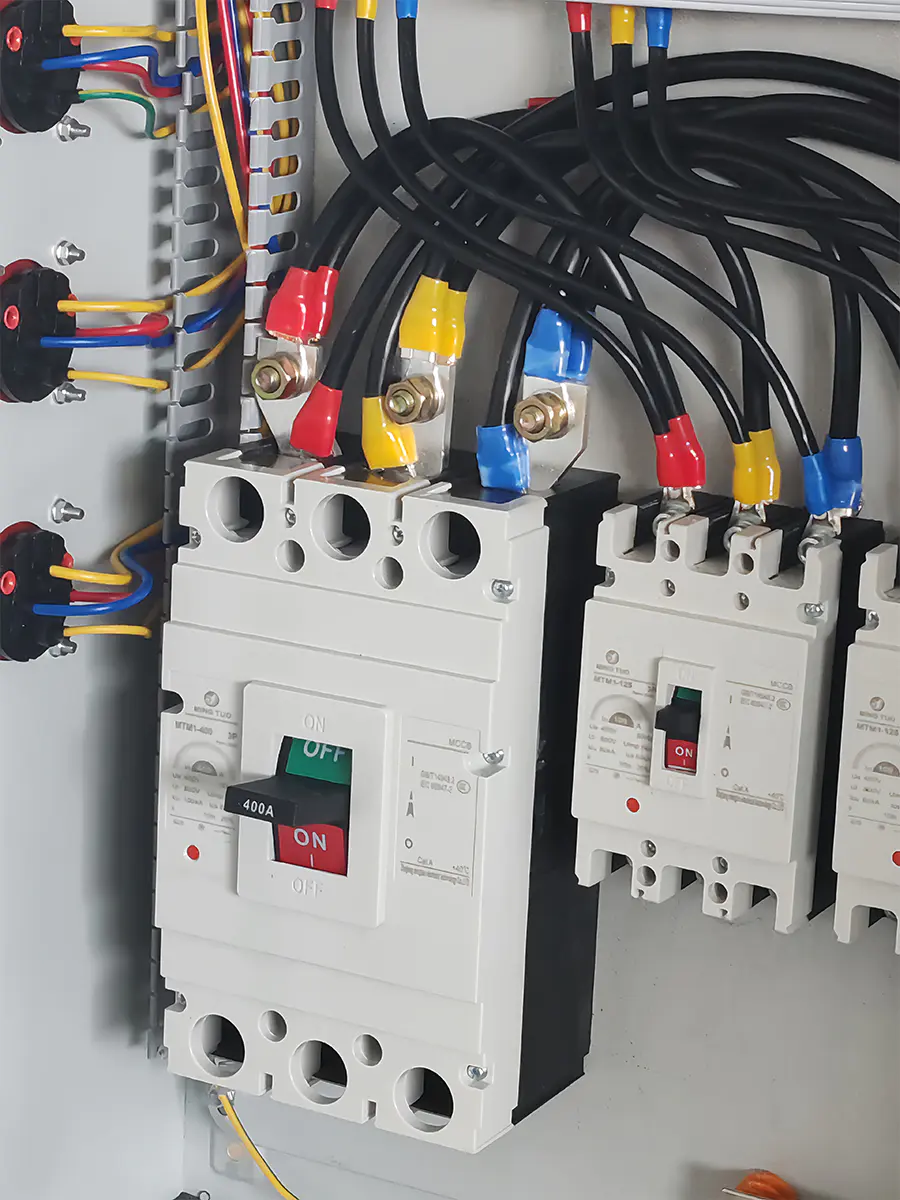

b64cb82cb063b5509f2ea787600334d2
3c16a183fdcdba56f310533eba28cb60

Typ	Pol	Außenmaße						Einbaumaße (mm)			Anschlussmaße an der Rückseite (mm)
		L	L1	W	H	H1	H2	a	b	∅d	a1	b1	d1	H3	H4
MTM1-63L	3	135	21	76	89.5	72	18	25	117	3.5	25	117	18	52	75
	4			103
MTM1-63M	3			76	99	81	28
	4			103
MTM1-125L	2	150	51	65	87	68	24	…	129	4.5	30	132	22	65	100
	3			92				30
	4			121				…
MTM1-125M,H	2			65	103.5	85	23	…
	3			92				30
	4			121				…
MTM1-250L	2	164	64	75	108	87	24	…	126	5.5	35	144	24	70	110
	3			107				35
	4			142				…
MTM1-250M,H	2			75	124.5	104	24	…
	3			107				35
	4			142				…
MTM1-400M,H	3	257	105	150	153	106	38	44	194	7	48	224	32	48.5	108.5
	4			197				Links 44 Rechts 50
MTM1-630M,H	3	270	105	182	157	111	43	58	200	7	58	234	40	70	120
	4			240
MTM1-800M,H	3	280	105	210	158	116	42	70	243	7	70	243	48	75	125
	4			280

Typ	MTM1-63		MTM1-125			MTM1-250
lnmFrameInm（A）	63		125			250
Nennstrom (A）	10, 16, 20, 25, 32, 40, 50, 63		16, 20, 25, 32, 40, 50, 63, 80, 100, 125			100, 125, 140, 160, 180, 200, 225, 250
Bemessungsspannung Ue(V)	AC400		AC400	AC400 / AC690	AC400	AC400	AC400 / AC690	AC400
BemessungsisolationsspannungUi(V)	AC800		AC800			AC800
Anzahl der Pole	3、4	3、4	2、3、4	2、3、4	2、3、4	2、3、4	2、3、4	2、3、4
IcukA） Nenngrenzkurzschluss Ausschaltvermögen	L	M	S	L	M	S	L	M
IcukA） Nenngrenzkurzschluss Ausschaltvermögen	12	35	12	35	50	12	35	50
Ics (kA) Nenn-Kurzschlussausschaltvermögen	6	22	6	22	35	6	22	35
Nenngrenzkurzschluss Ausschaltvermögen	4500		3000			2500
Betriebsleben(zyklus)	8500		7000			6500
Lichtbogenentfernung (mm）	0、< 50		0、< 50			< 50
Abmessungen
Installationsgröße
