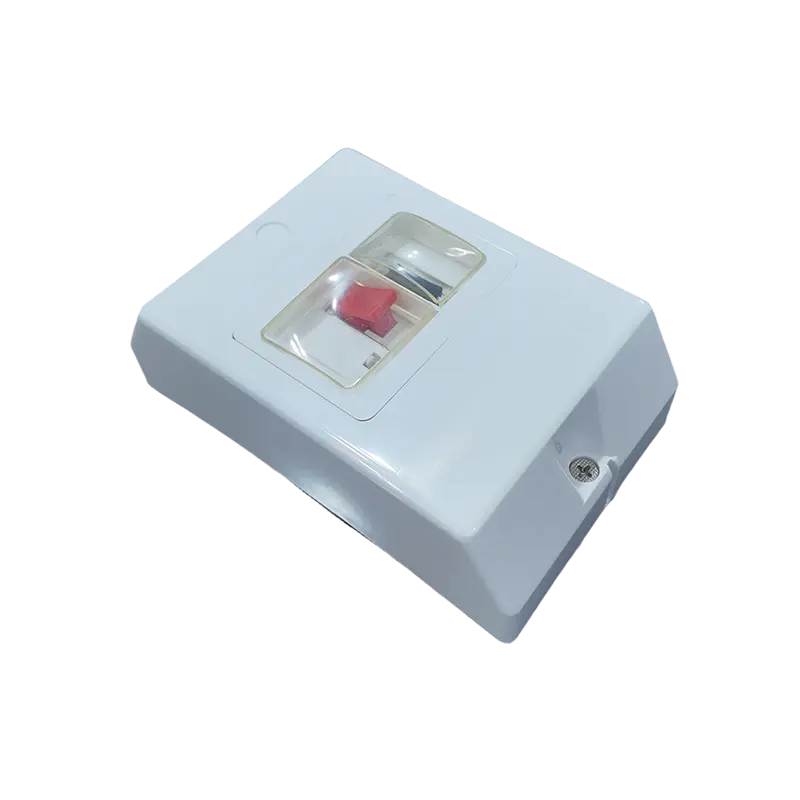

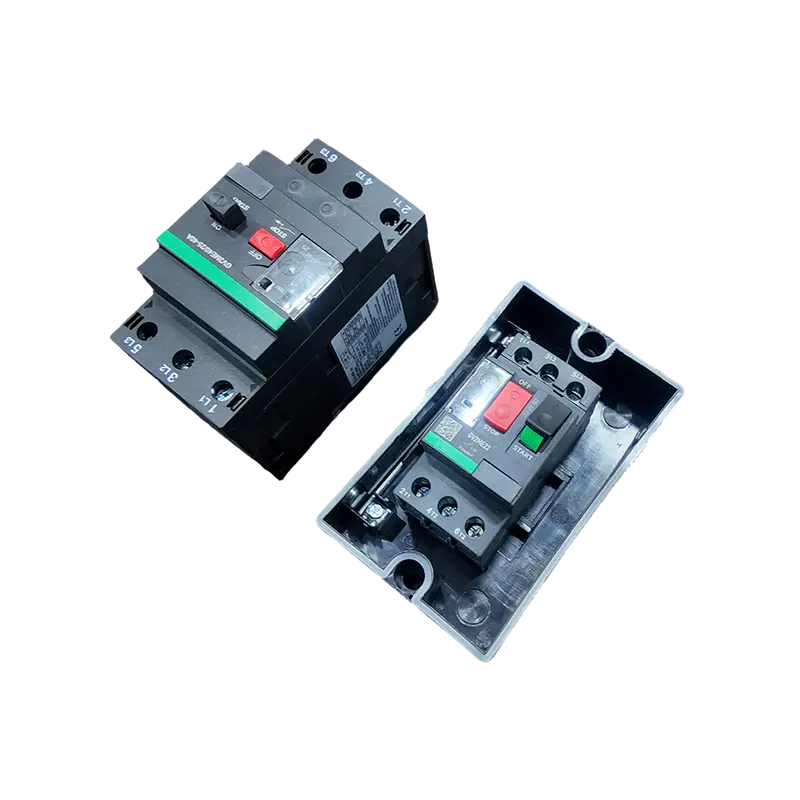

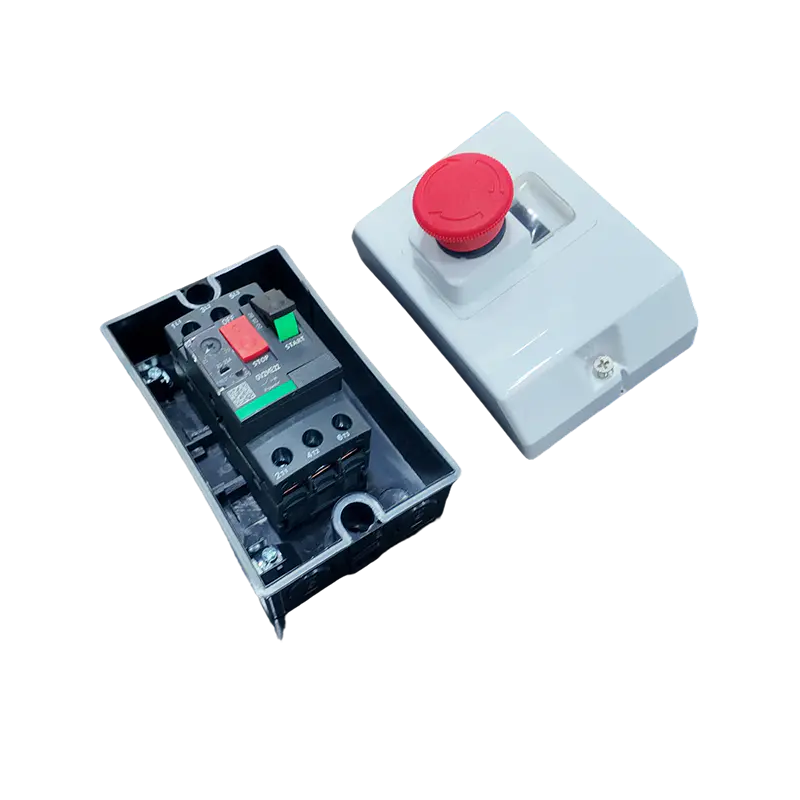

Großhandel Wasserdichte Box für Motorschutzschalter im Freien
Zuhause / Produkte / Kompaktleistungsschalter / GV2 Motorschutz MCCB / Wasserdichte Box für Motorschutzschalter im Freien
Der Motorschutzschalter verfügt über eine Überlast- und Kurzschlussschutzfunktion. Eine Überlastung wird durch Erhitzen und Biegen des Bimetallstreifens, Auslösen des oberen Auslösemechanismus und Realisierung eines Leitungsschutzes erreicht. Im Vergleich zu thermisch-magnetischen Kompaktleistungsschaltern bietet er eine höhere Genauigkeit, einen geringeren Strom und einen genaueren Schutz. Praktischer Motorschutz. Der Kurzschlussschutz wird durch die Erzeugung einer Lorentz-Magnetkraft durch eine Spule erreicht. Der Eisenkern wird durch die Magnetkraft angetrieben, um einen Auslösemechanismus auszulösen, der den Leistungsschalter öffnet, den Stromkreis trennt und den Motor schützt. Es wird im Allgemeinen für den Hochstromschutz beim Motorstart verwendet.
Produktzubehör
Accessories
Accessories
Accessories
Accessories
Accessories
Accessories
Accessories
00042
Accessories
| 1.Wir haben sowohl Knopfstile als auch Knopfstile | |
 | |

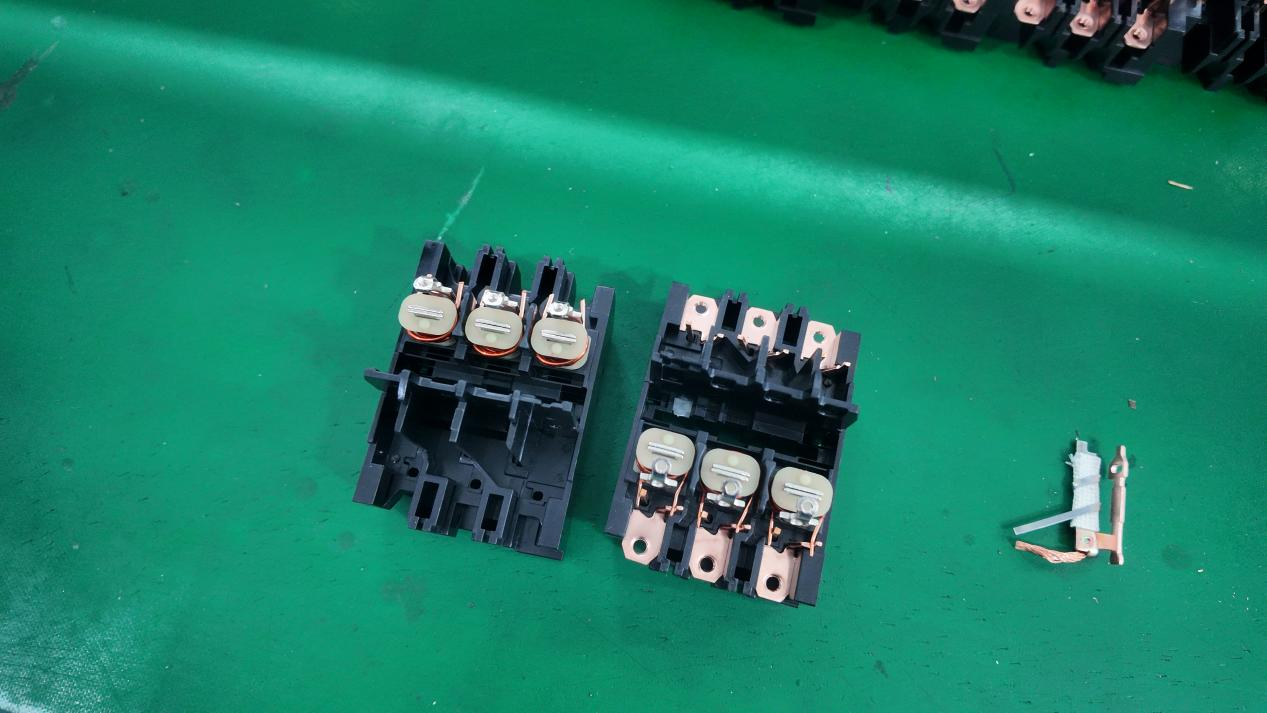

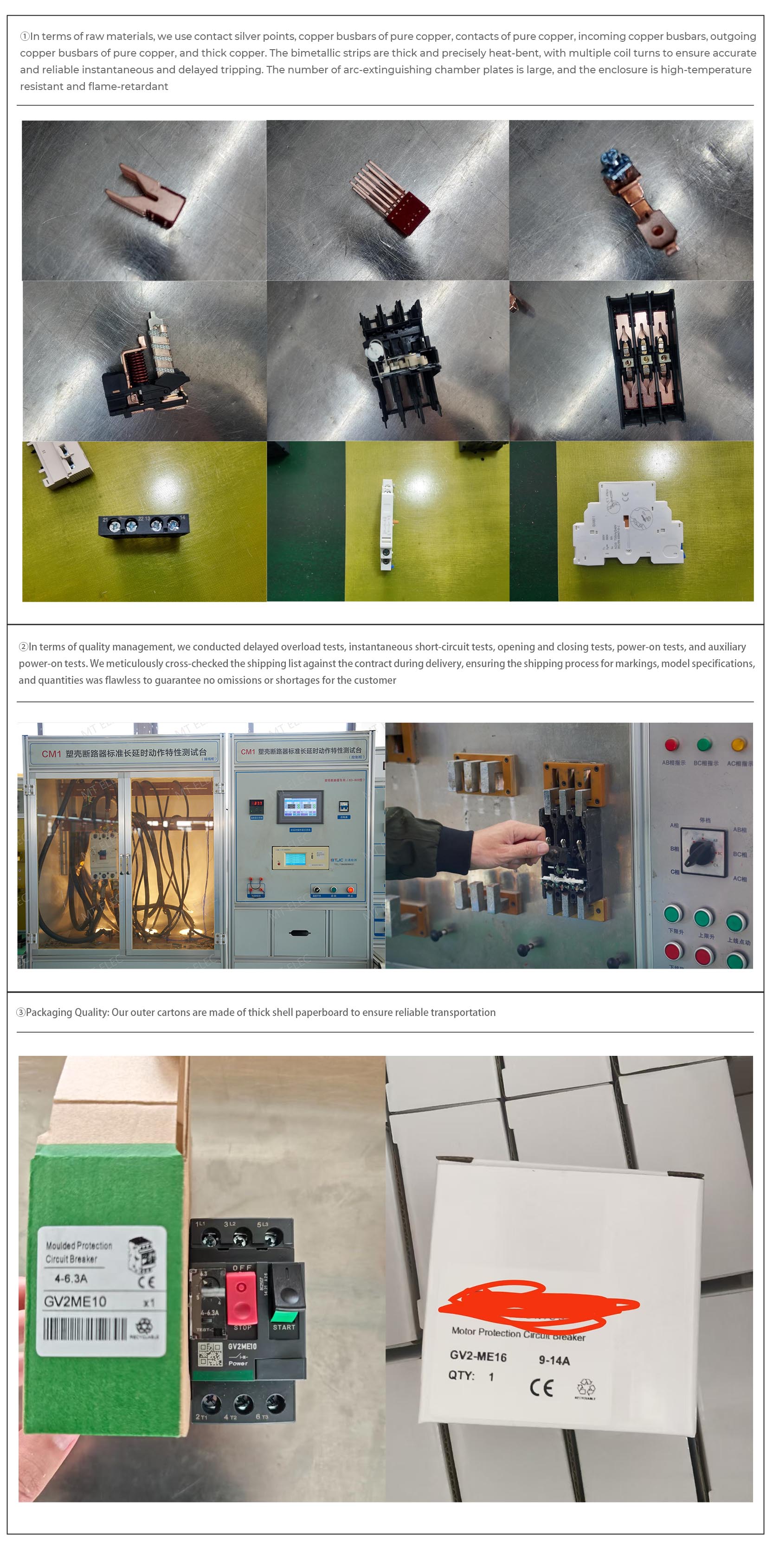

| 2. Wir haben silberne Kontaktpunkte und Kupferstücke aus violettem Kupfer, und jedes einzelne ist auf zuverlässige Qualität getestet | |
 | |
| 3. Wir haben verschiedene Arten von Zubehör für die Montage, einschließlich Hilfs- und Unterspannungskomponenten | |
| | |
-
Transient test
-
Steady-state test
-
Steady-state test
-
Steady-state test
-
Temperature rise test
Um die Transportsicherheit zu gewährleisten, werden unsere Elektroprodukte in verstärkten Holzkisten exportiert. Die Kisten werden einer Wärmebehandlung unterzogen und tragen das ISPM-15-Zeichen, was eine schnelle Zollabfertigung ermöglicht. Das erhöhte Bodendesign erleichtert die Bedienung mit dem Gabelstapler, während die interne stoßdämpfende Befestigung dafür sorgt, dass die Produkte unversehrt ankommen. Alle Außenkisten sind deutlich gekennzeichnet und entsprechen den internationalen Logistikstandards.
-
Power transmission successful
-
Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
-
Box-typesubstation ACB VCB MCCB
-
Box-typesubstation ACB VCB MCCB
-
Box-typesubstation ACB VCB MCCB
-
Box-typesubstationUtilisingourVCB
-
HighandLowVoltageSwitchgearACBMCCBVCB
 | Produktmodell | Aktueller Bereich | Drehstrommotor |
| GV2-ME01C | 0,1–0,16 A | - | |
| GV2-ME02C | 0,16–0,25 A | - | |
| GV2-ME03C | 0,25–0,4A | - | |
| GV2-ME04C | 0,4–0,63 A | - | |
| GV2-ME05C | 0,63–1A | - | |
| GV2-ME06C | 1–1,6A | 0,37 kW | |
| GV2-ME07C | 1,6–2,5A | 0,75 kW | |
| GV2-ME08C | 2,5–4A | 1,5 kW | |
| GV2-ME10C | 4–6,3A | 2,2 kW | |
| GV2-ME14C | 6–10A | 4KW | |
| GV2-ME16C | 9–14A | 5,5 kW | |
| GV2-ME20C | 13–18A | 7,5 kW | |
| GV2-ME21C | 17–23A | 11KW | |
| GV2-ME22C | 20–25A | 11KW | |
| GV2-ME32C | 24–32A | 15KW |
| Modelll | Aktueller Bereich | Auslösestrom | Unterstützend Anhänge |
| GV2-ME01C | 0,1A ~ 0,16A | 1,5A | Seitlich montierter Kontakt: GV-AE1 |
| GV2-ME02C | 0,16A ~ 0,25A | 2,4A | |
| GV2-ME03C | 0,25 A ~ 0,4 A | 5A | |
| GV2-ME04C | 0,4A ~ 0,63A | 8A | |
| GV2-ME05C | 0,63A ~ 1A | 13A | |
| GV2-ME06C | 1A ~ 1,6A | 22,5A | |
| GV2-ME07C | 1,6A ~ 2,5A | 33,5A | |
| GV2-ME08C | 2,5A ~ 4A | 51A | |
| GV2-ME10C | 4A ~ 6,3A | 78A | |
| GV2-ME14C | 6A ~ 10A | 138A | |
| GV2-ME16C | 9A ~ 14A | 170A | |
| GV2-ME20C | 13A ~ 18A | 223A | |
| GV2-ME21C | 17A ~ 23A | 327A | |
| GV2-ME22C | 20A ~ 25A | 327A | |
| GV2-ME32C | 24A ~ 32A | 416A |
GV2ME Motorschutzschalter mit thermisch-magnetischem Schutz
| 50/60 Hz, AC-3-Klasse Standard-Nennleistung des Drehstrommotors | Einstellbereich für Heißauslösung (A) |
Magnetischer Auslösestrom Id ±20 % (A) | Ider Strom mit Gehäuse (A) | Modelll | Gewicht (kg) | |||
| 230V (kW) | 400V (kW) | 415V (kW) | 440V (kW) | |||||
| - | - | - | - | 0,1…0,16 | 1.5 | 0.16 | GV2ME01C | 0.26 |
| - | - | - | - | 0,16…0,25 | 2.4 | 0.25 | GV2ME02C | 0.26 |
| - | - | - | - | 0,25…0,40 | 5 | 0.4 | GV2ME03C | 0.26 |
| - | - | - | - | 0,40…0,63 | 8 | 0.63 | GV2ME04C | 0.26 |
| - | 0.37 | - | 0.37 | 0,63…1 | 13 | 1 | GV2ME05C | 0.26 |
| 0.37 | 0.37 | 0.75 | 0.55 | 1…1.6 | 22.5 | 1.6 | GV2ME06C | 0.26 |
| 0.75 | 0.75 | 0.75 | 1.1 | 1,6…2,5 | 33.5 | 2.5 | GV2ME07C | 0.26 |
| 1.1 | 1.5 | 1.5 | 1.5 | 2,5…4 | 51 | 4 | GV2ME08C | 0.26 |
| 2.2 | 2.2 | 2 | 3 | 4…6.3 | 78 | 6.3 | GV2ME10C | 0.26 |
| 2.2 | 4 | 4 | 4 | 6…10 | 138 | 9 | GV2ME14C | 0.26 |
| 3 | 5.5 | 5.5 | 7.5 | 9…14 | 170 | 13 | GV2ME16C | 0.26 |
| 4 | 7.5 | 9 | 9 | 13…18 | 223 | 17 | GV2ME20C | 0.26 |
| 5.5 | 11 | 11 | 11 | 17…23 | 327 | 21 | GV2ME21C | 0.26 |
| 5.5 | 11 | 11 | 11 | 20…25 | 327 | 23 | GV2ME22C | 0.26 |
| 7.5 | 15 | 15 | 15 | 24…32 | 416 | 24 | GV2ME32C | 0.26 |
