Beschreibung:

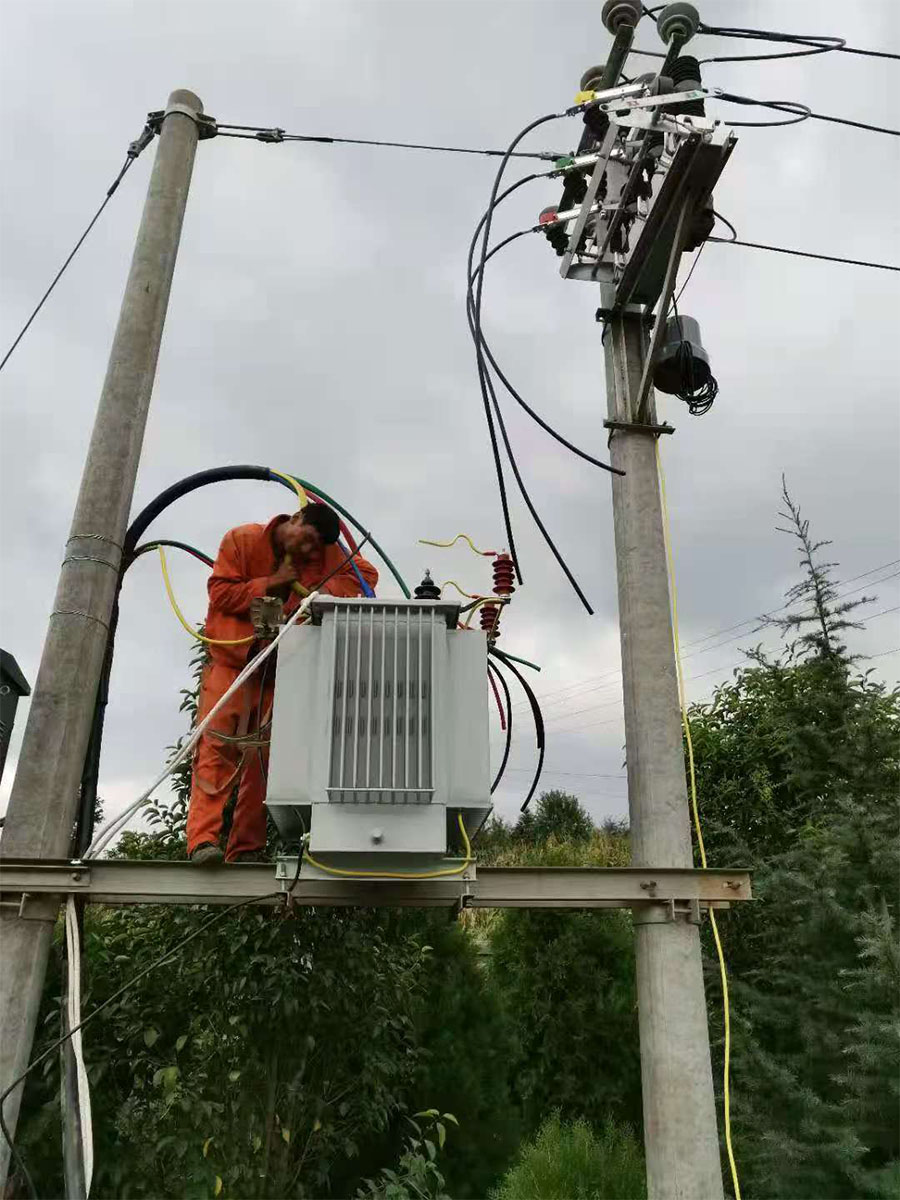

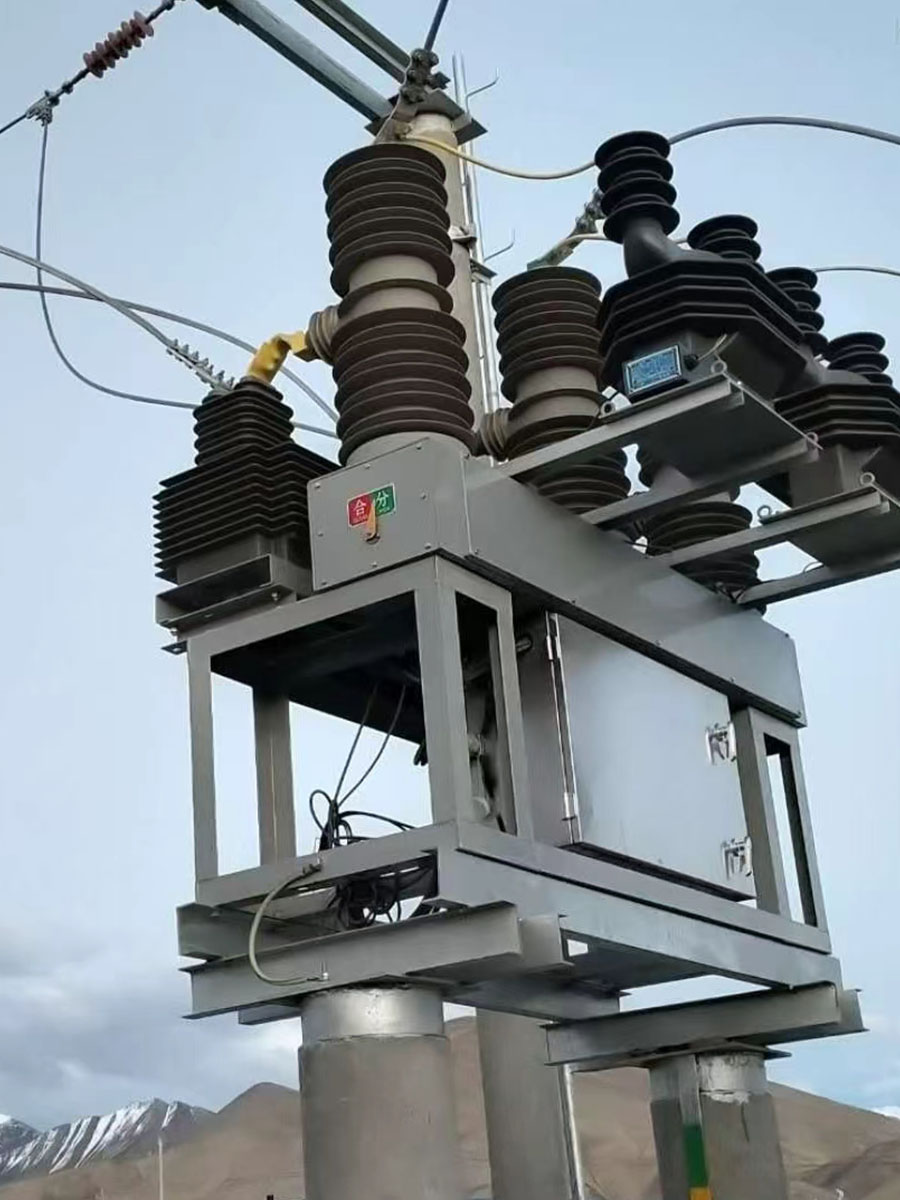

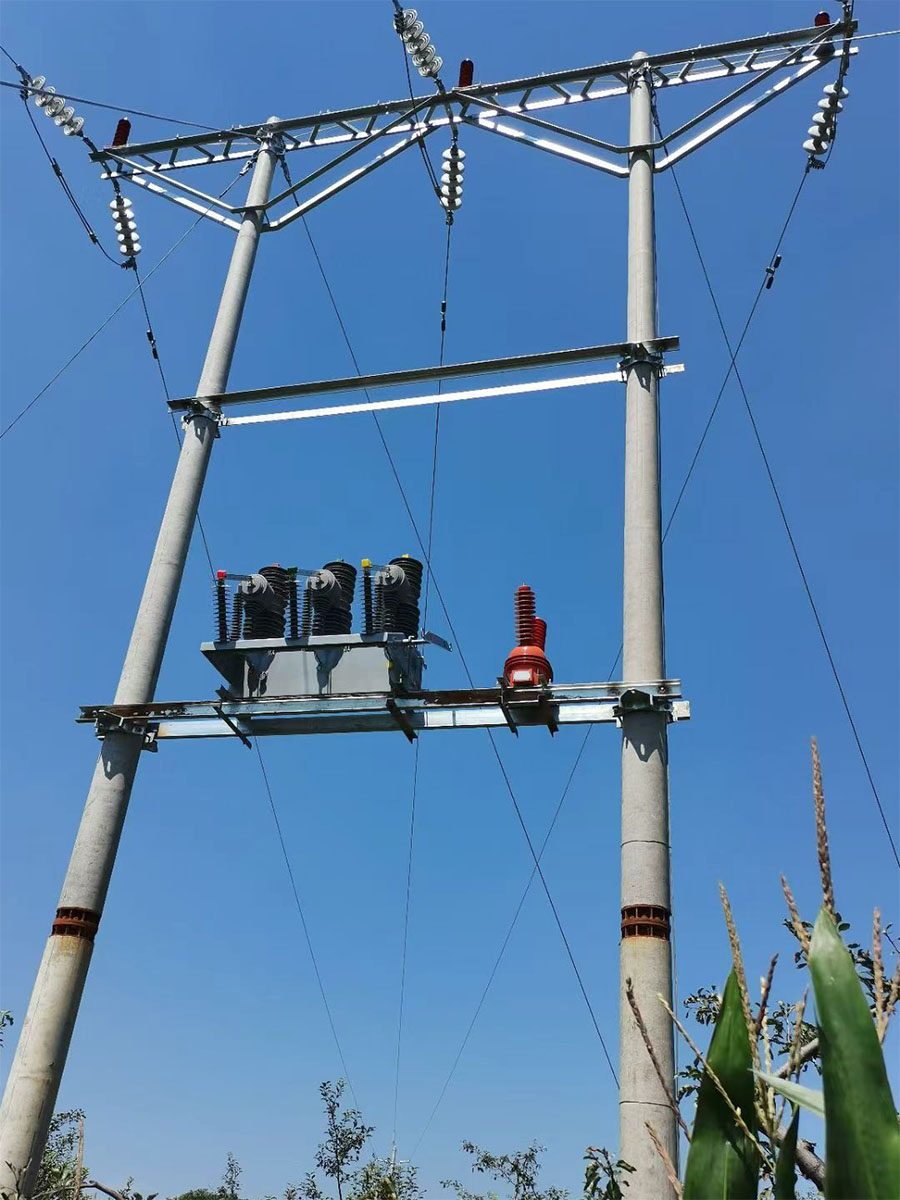

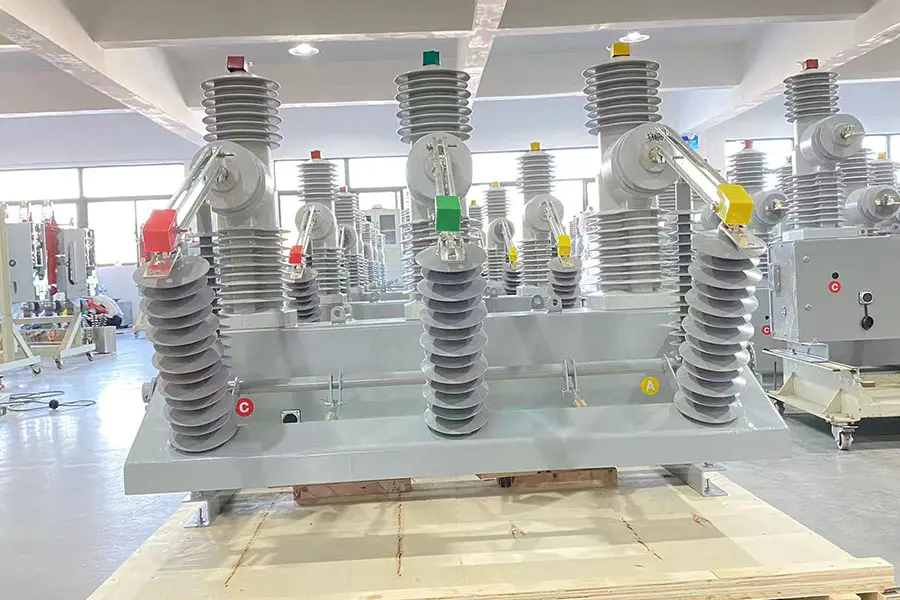

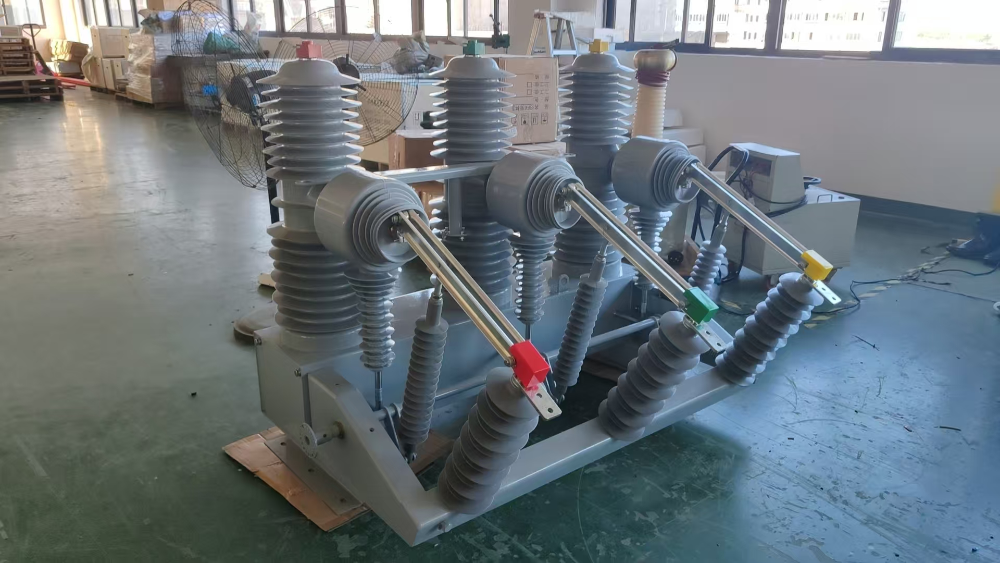

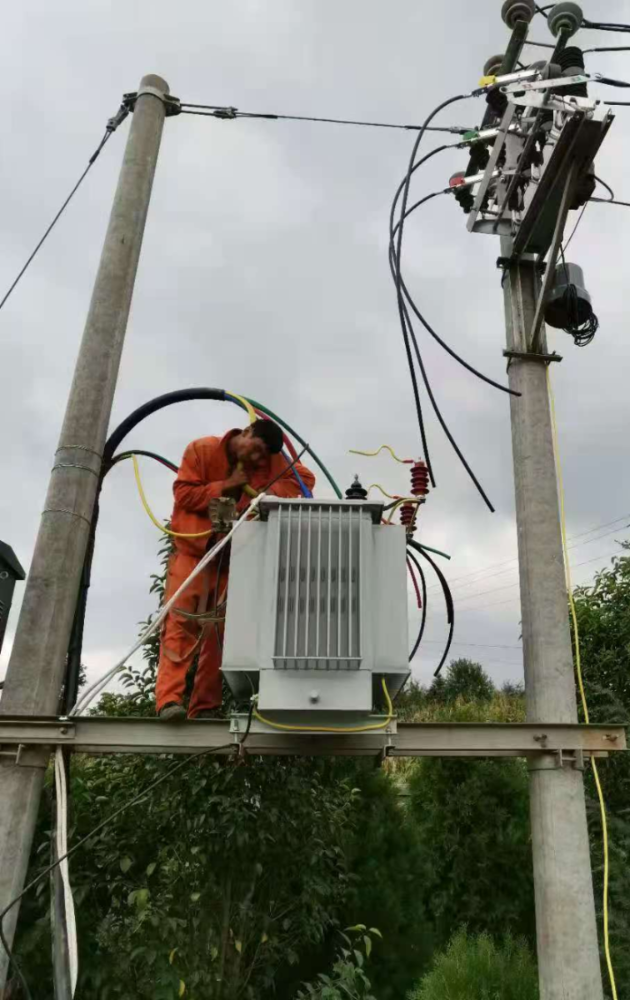

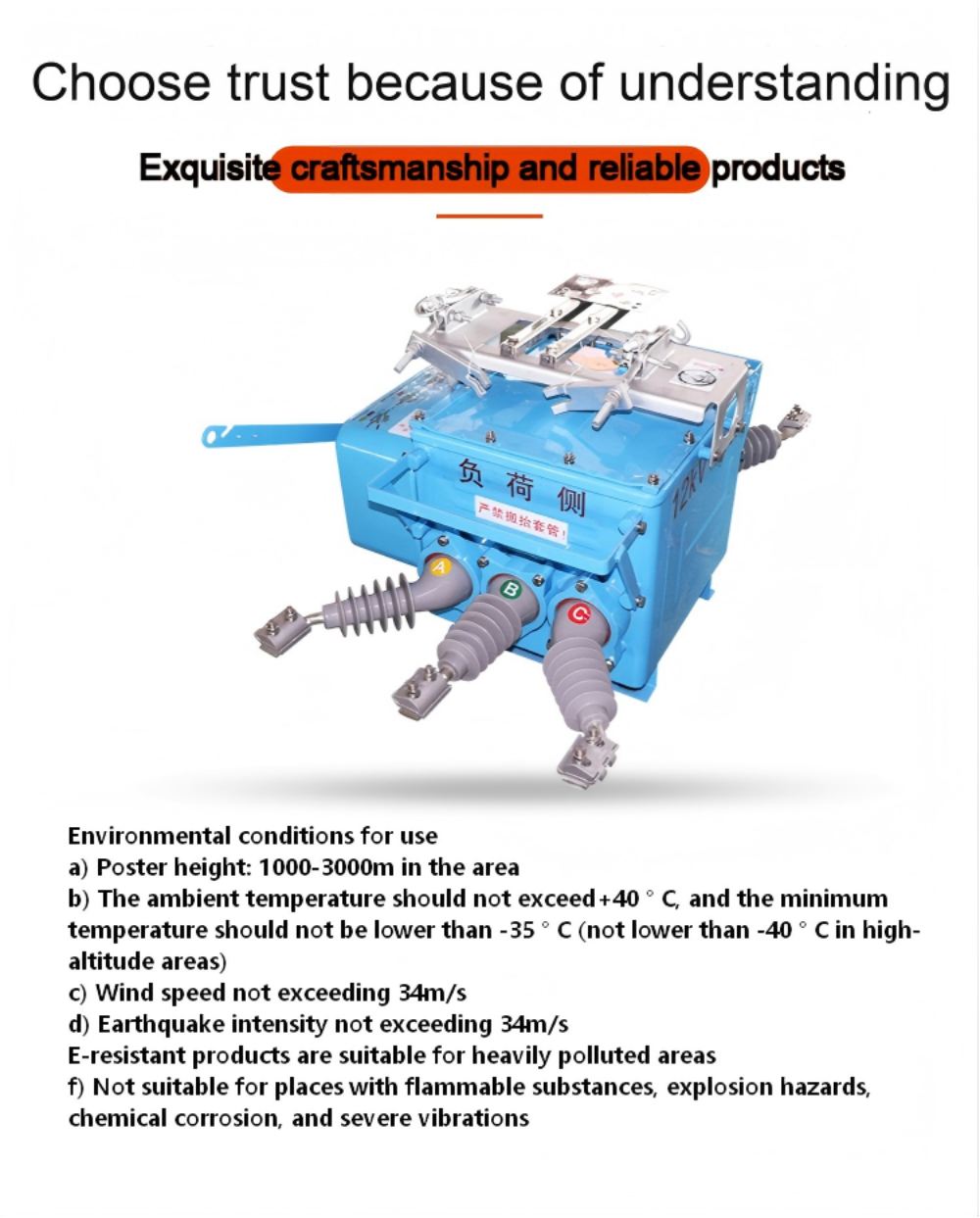

Der Vakuum-Leistungsschalter ZW28 wird im Freien eingesetzt und im Allgemeinen am oberen Ende des Transformators installiert. Es gehört zum Säulentyp und wird üblicherweise an Strommasten im Freien installiert. Es gibt auch Standinstallationen mit Gehäuse, auch Säulenschalter genannt. Da er den Stromkreis unterbrechen kann, ist er der Grenzpunkt zwischen Hoch- und Niederspannung am oberen Ende des Transformators, auch Grenzschalter genannt. Es verfügt über einen Überstrom- und Phasenverlust-Nullsystemschutz und spielt eine Rolle beim Schalten von Stromkreisen und beim Schutz von Lasten wie Transformatoren.
Anwendungen:
Der Vakuum-Leistungsschalter ZW28 für den Außenbereich wird häufig eingesetzt in:
Freileitungen für Mittelspannungsverteilungen
Mastmontierte Verteilersysteme
Freiluft-Umspannwerke und Einspeiseschutzpunkte
Industrielle Stromverteilungsnetze
Netzanbindungssysteme für erneuerbare Energien
Sein Design unterstützt den kontinuierlichen Betrieb im Freien und sorgt gleichzeitig für eine konsistente Schaltleistung und Systemschutz.
 | |
 | |
Bei Überstrom oder Kurzschluss in der Abgangsleitung des Stromkreises kann der Stromwandler das Stromsignal erkennen und an die Steuerung weiterleiten. Der Controller gibt einen Befehl zum Auslösen des Mechanismus aus, der die dynamischen und statischen Kontakte in der Vakuumröhre dazu bringt, sich zu trennen, wodurch eine Trennung und Unterbrechung des Stromkreises erreicht wird, was eine schützende Rolle spielt.

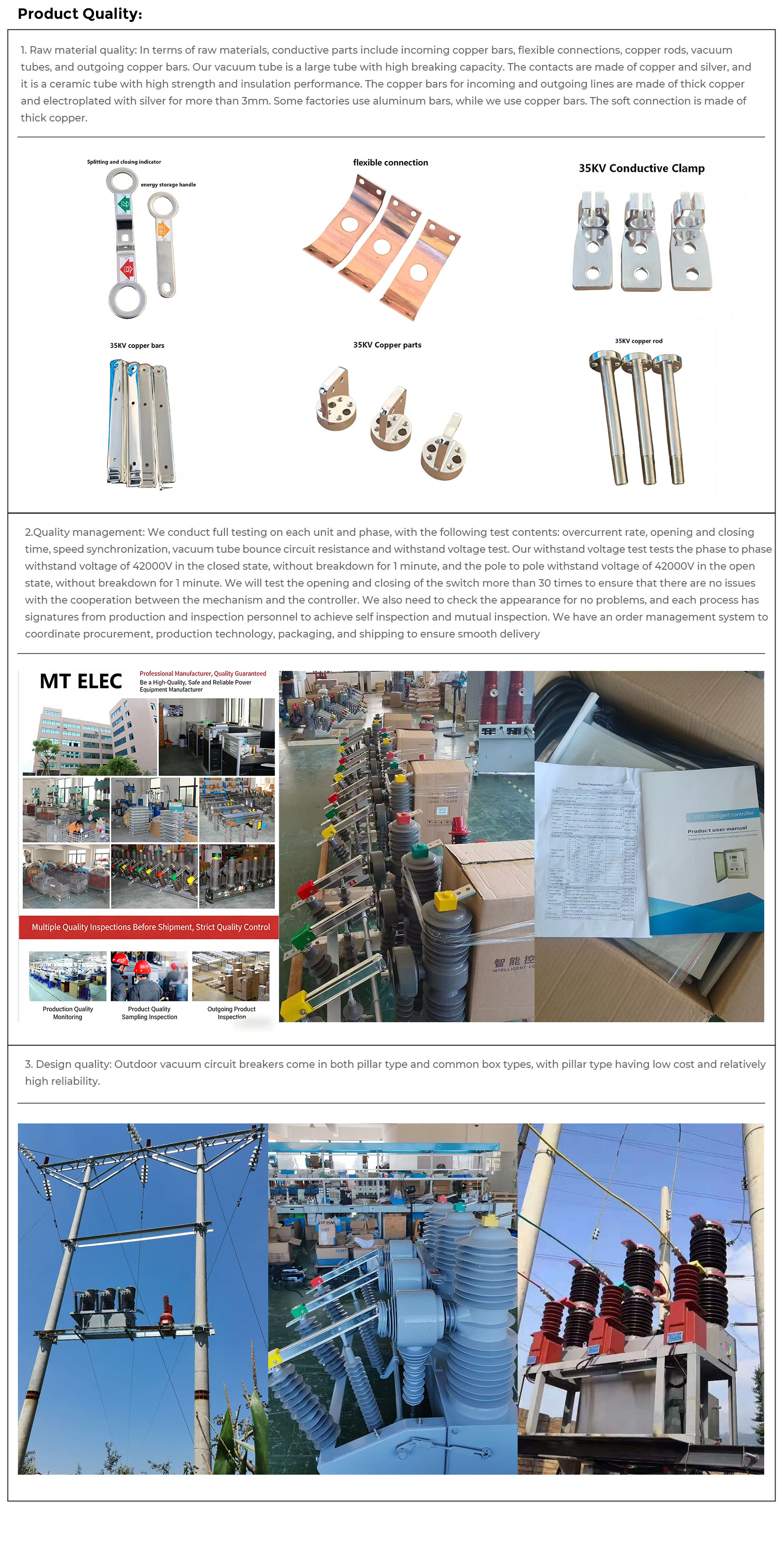

| ①Wir können Kunden individuell anpassen und sie bei der Auswahl der geeigneten Transformatorkapazität basierend auf dem Standort unterstützen sowie die Durchflussrate und den Abschaltwert anpassen |
 |

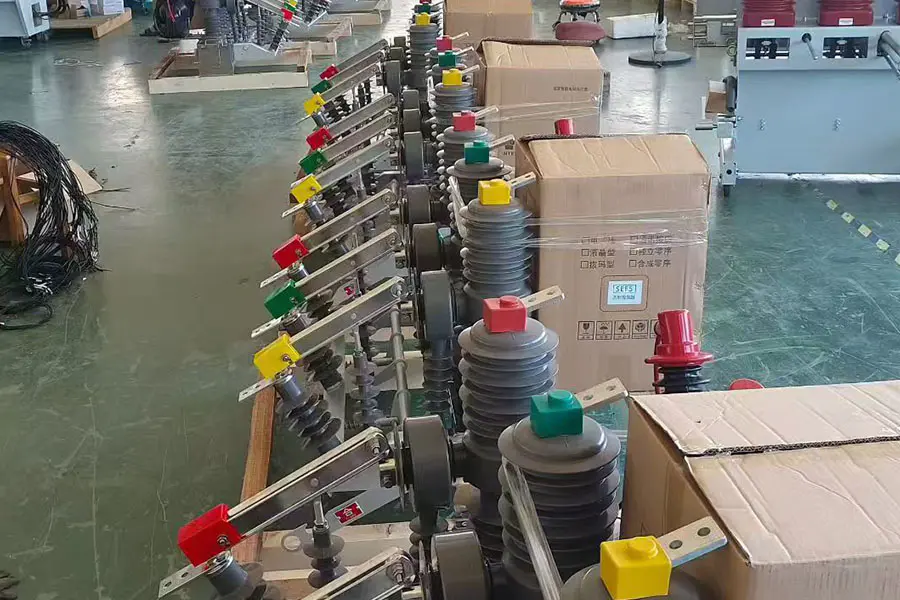

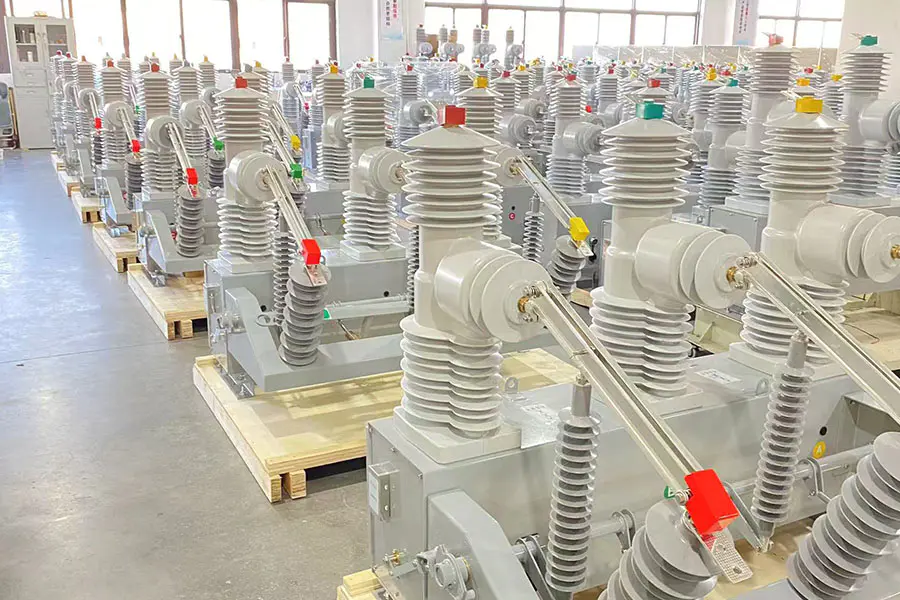

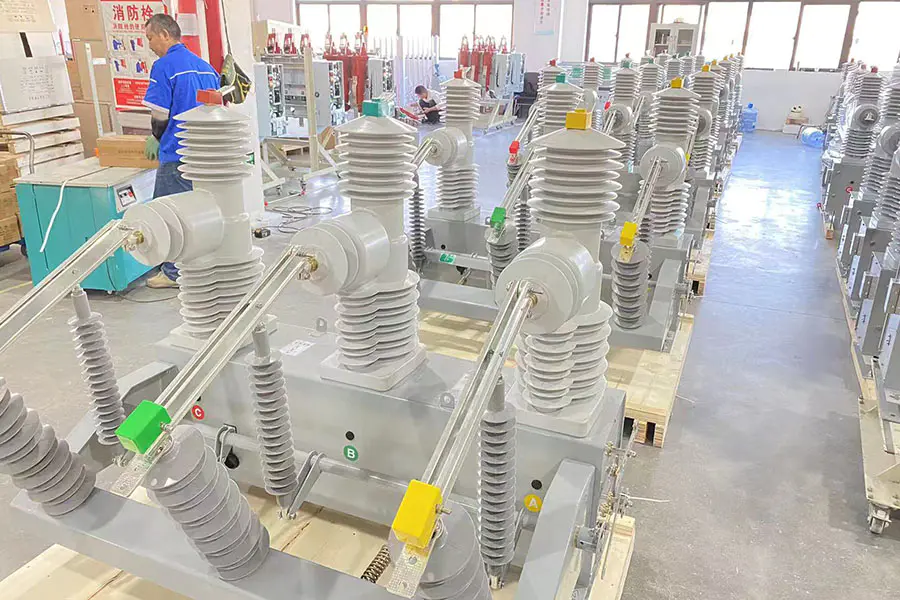

| ②Wir verfügen über umfangreiche Produktionserfahrung, professionelle Ingenieure und umfangreiche Erfahrung in der Fehlerbehebung und Installation vor Ort. Wir produzieren über 3000 Einheiten pro Jahr in zuverlässiger Qualität |
 |
| ③Wir verfügen über professionelle Debugging-Ausrüstung und Inspektionspersonal |
 |

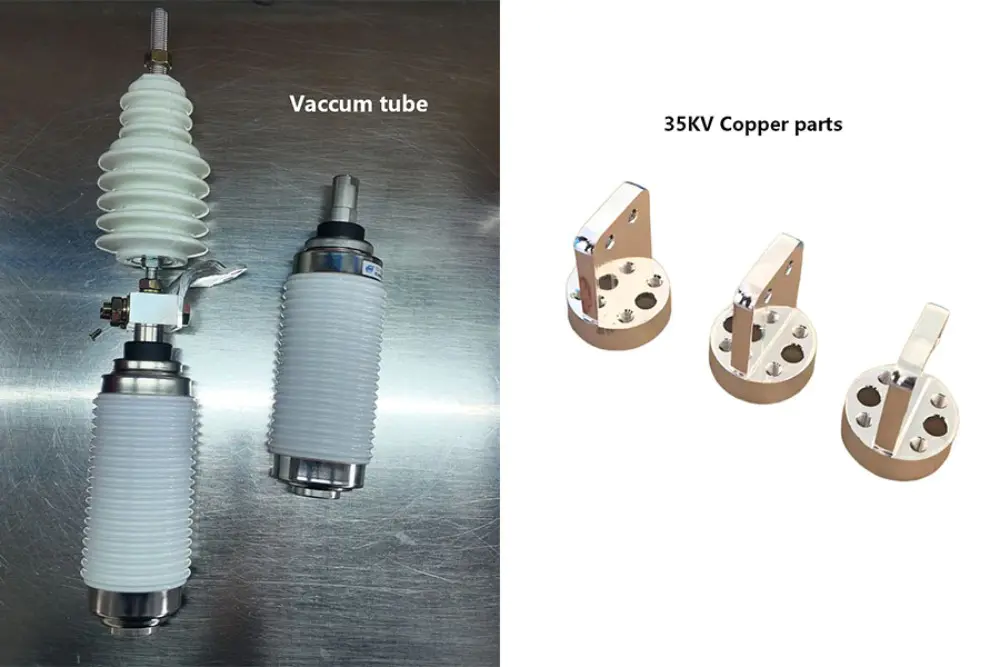

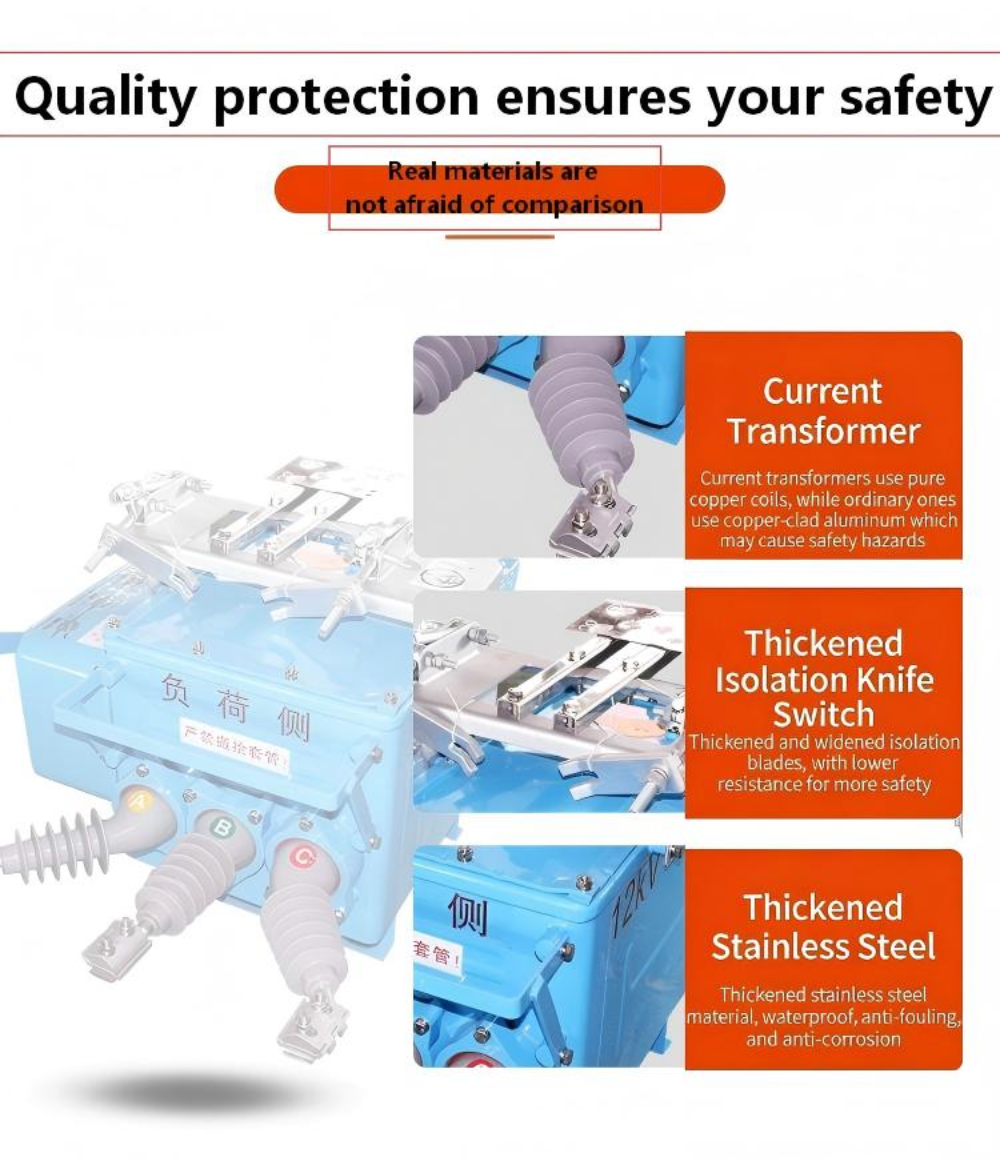

| ④Unsere Vakuumröhren sind große Röhren mit leitenden Teilen aus Kupfer |
| |

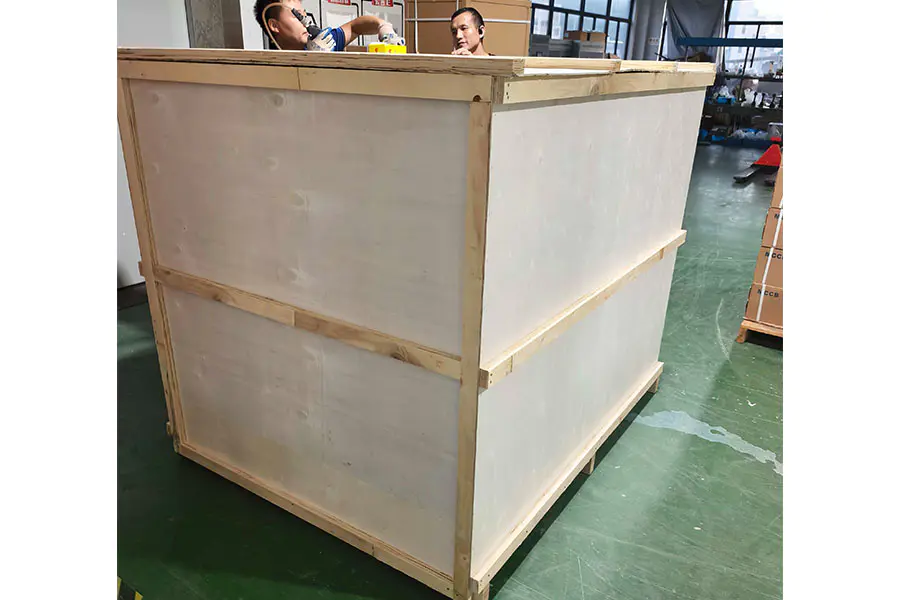

Um die Transportsicherheit zu gewährleisten, werden unsere Elektroprodukte in verstärkten Holzkisten exportiert. Die Kisten werden einer Wärmebehandlung unterzogen und tragen das ISPM-15-Zeichen, was eine schnelle Zollabfertigung ermöglicht. Das erhöhte Bodendesign erleichtert die Bedienung mit dem Gabelstapler, während die interne stoßdämpfende Befestigung dafür sorgt, dass die Produkte unversehrt ankommen. Alle Außenkisten sind deutlich gekennzeichnet und entsprechen den internationalen Logistikstandards.
High-Voltage Switch Cable
High-Voltage Switch Cable
High-Voltage Switch Cable

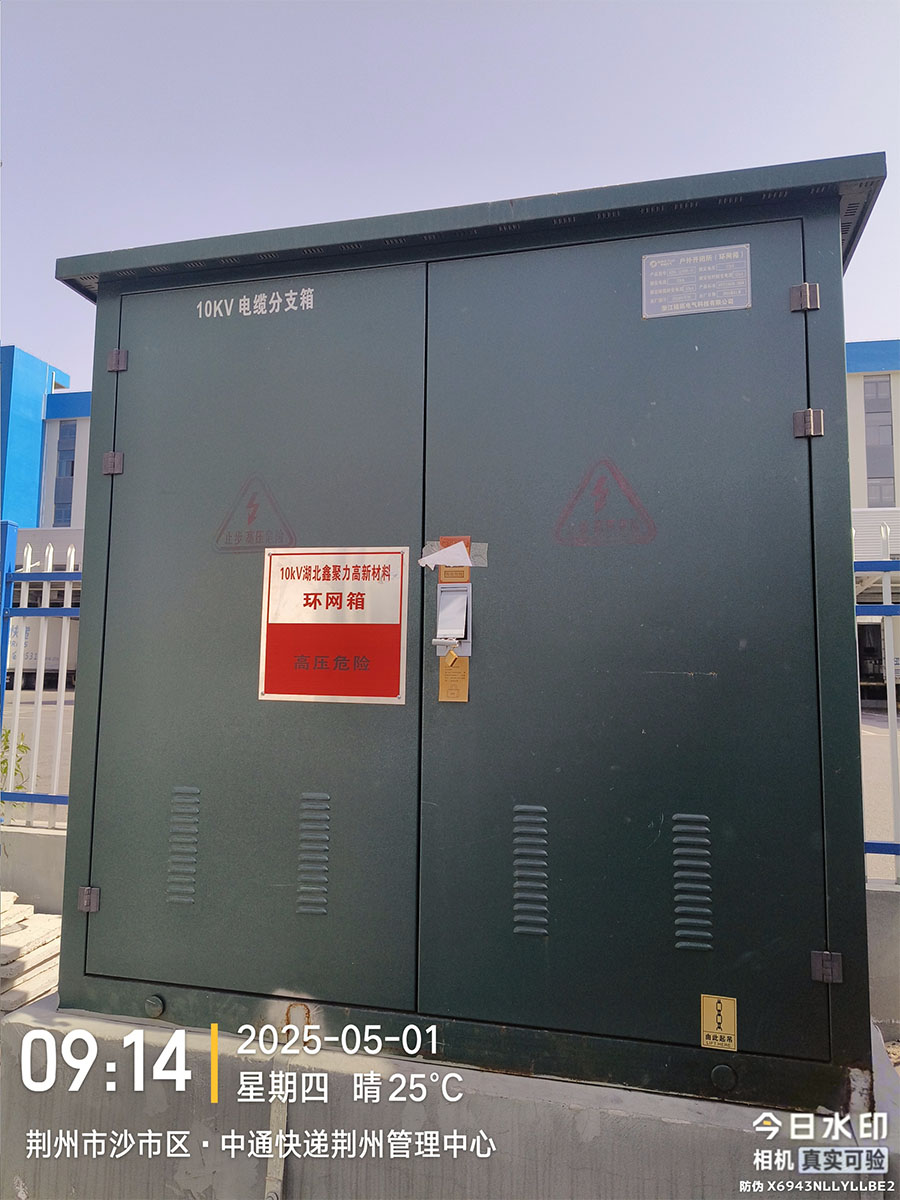

10kV Ring Main Unit VCB
Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
Power transmission successful
Box-typesubstation ACB VCB MCCB
Box-typesubstation ACB VCB MCCB
Box-typesubstation ACB VCB MCCB
Power transmission successful

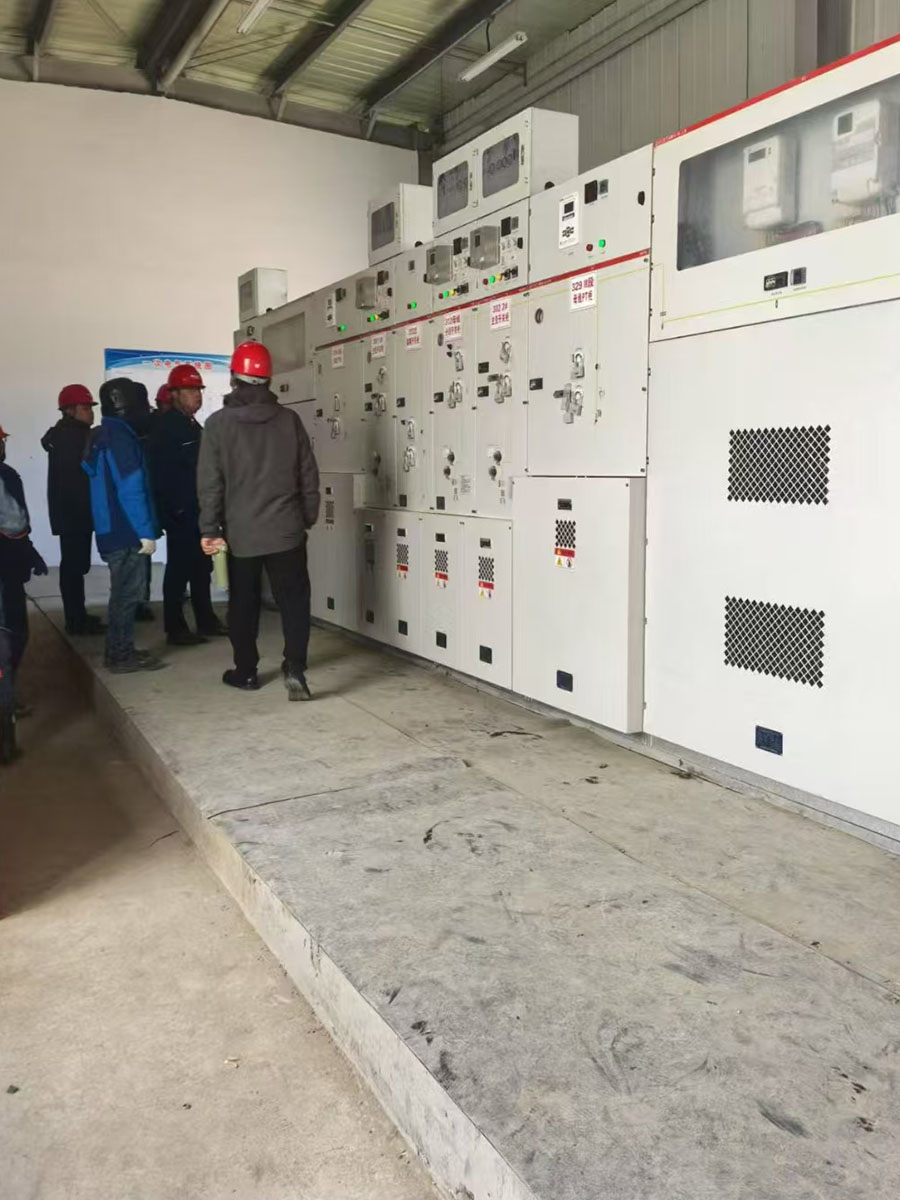

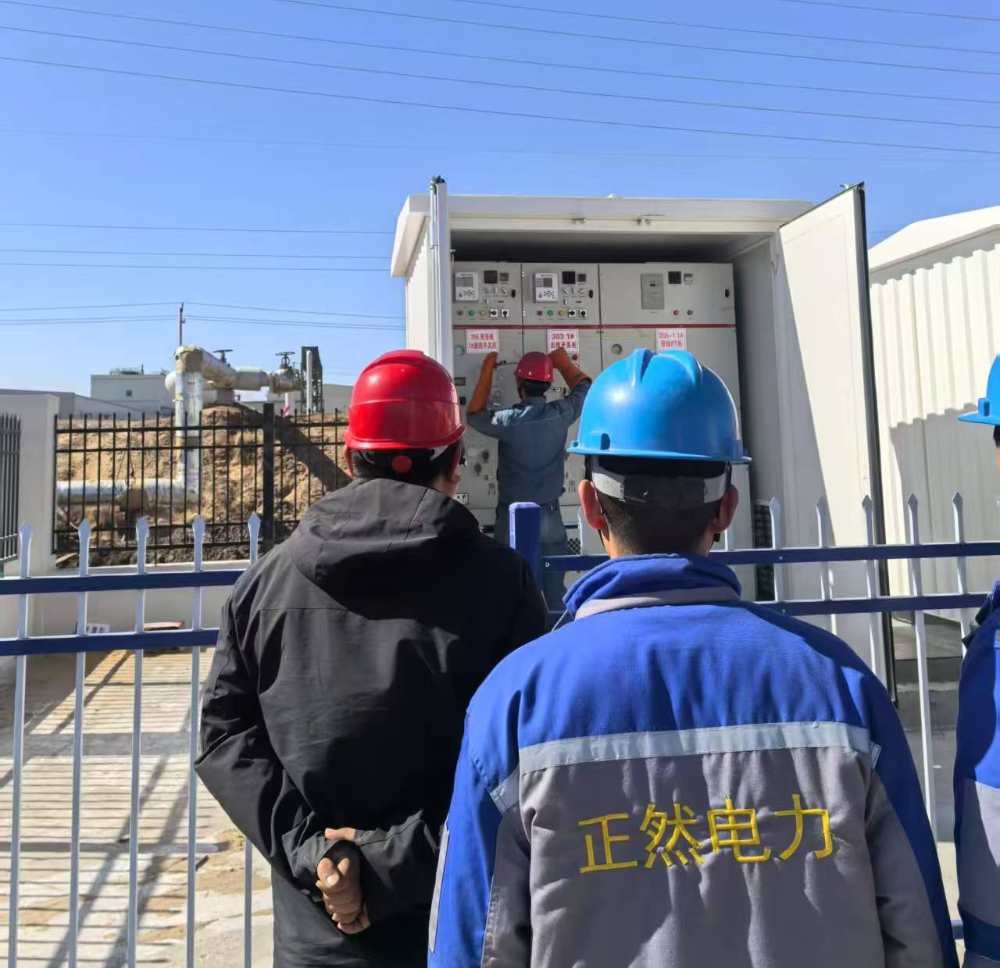

35kV high-voltage switchgear successfully energized VCB

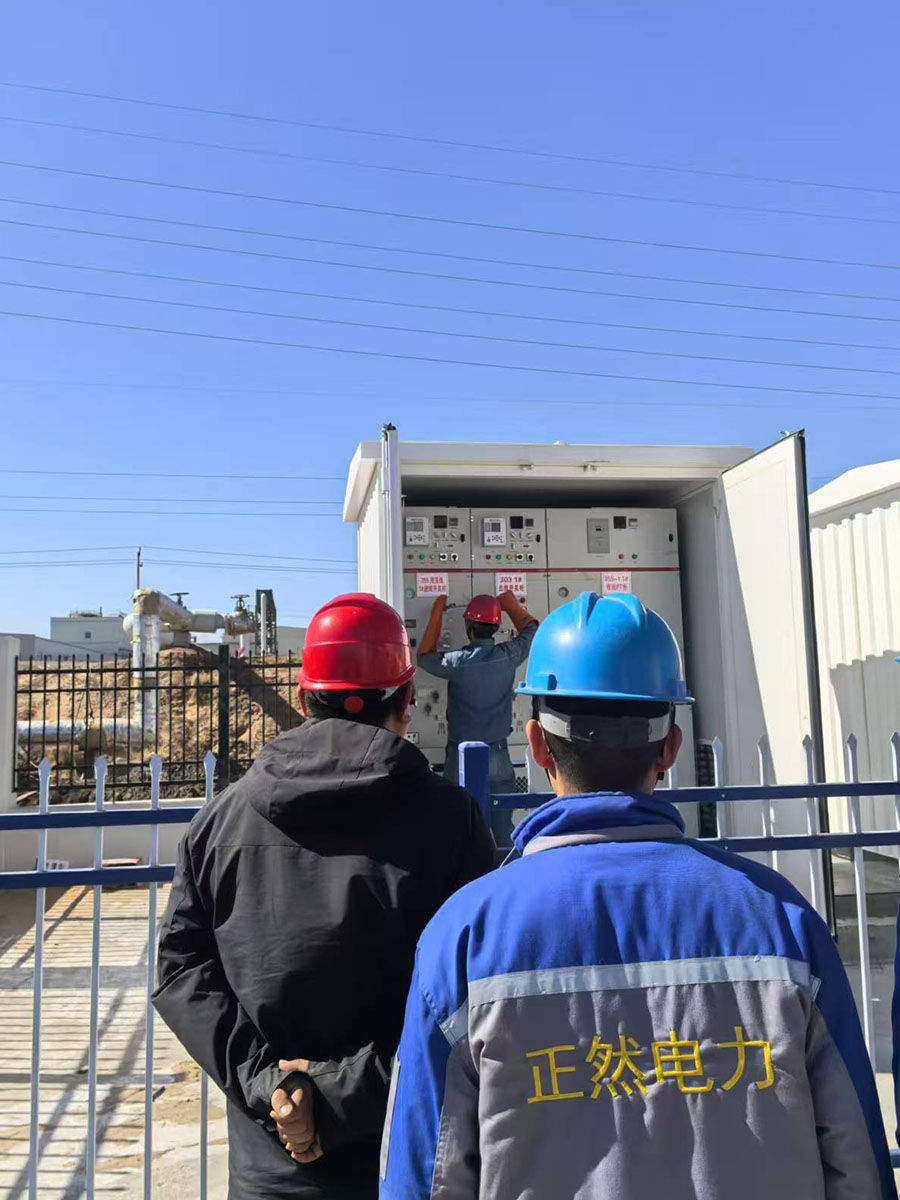

35kV Gas-Insulated Switchgear VCB
| Parameterkategorie | Spezifikation | Bemerkungen |
| Nennspannung | 12 kV | Standard für Vertriebsnetze |
| Nennstrom | 400A, 630A, 1250A | Benutzerdefinierte Bewertungen verfügbar |
| Nenn-Kurzschluss-Ausschaltstrom | 16 kA, 20 kA, 25 kA | |
| Bewerteter Kurzzeitstrom | 16 kA/4s, 20 kA/4s, 25 kA/4s | |
| Bewerteter Spitzenstrom | 40 kA, 50 kA, 63 kA | |
| Bewerteter Isolationsgrad | Netzfrequenz: 42 kV (1 Minute) / Blitzimpuls: 75 kV | |
| Mechanisches Leben | 10.000 Operationen | |
| Elektrisches Leben | 10.000 Operationen (at rated current) | Volle Kapazitätsausbrechung |
| Unterbrechermedium | Vakuum | Versiegelte Keramikflasche |
| Betriebsmechanismus | Frühling | Manuell oder motorisiert |
| Steuerspannung | AC/DC 110 V, 220 V | Optional 24V, 48V |
| Schutzgrad | IP67 | Geeignet für raue Umgebungen |
| Abmessungen (H×B×T) | 880 × 560 × 680 mm | Kompaktes Design |
| Gewicht | Ca. 130 kg | Einfach zu installieren |
| Installationsmethode | Mastmontiert | Verwendung im Freien |
| Umgebungstemperatur | -40°C bis 55°C | Großer Betriebsbereich |
| Höhe | ≤ 4000 m | Version für große Höhen verfügbar |
