Beschreibung:

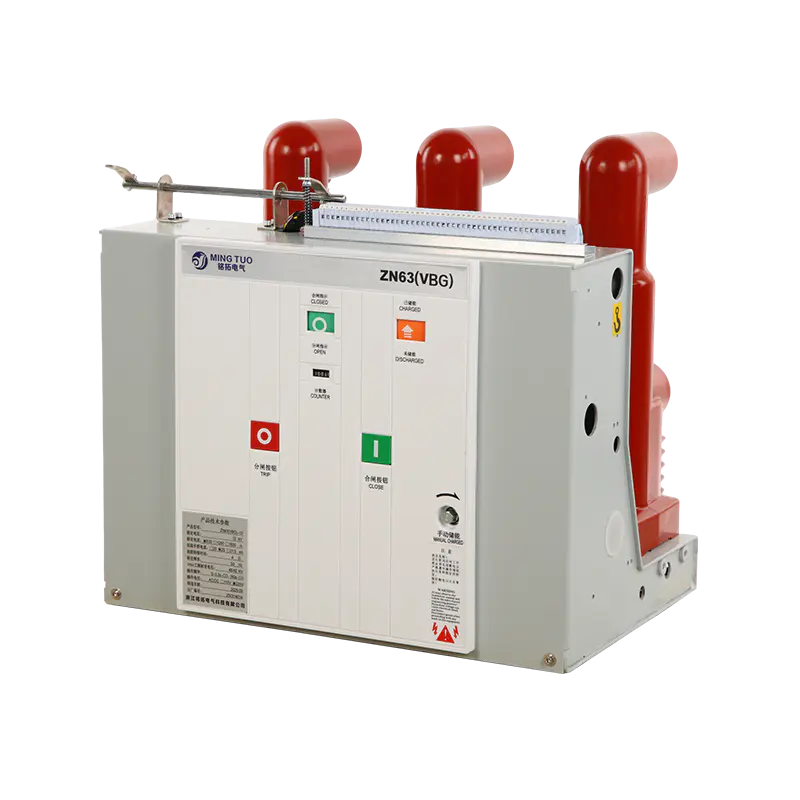

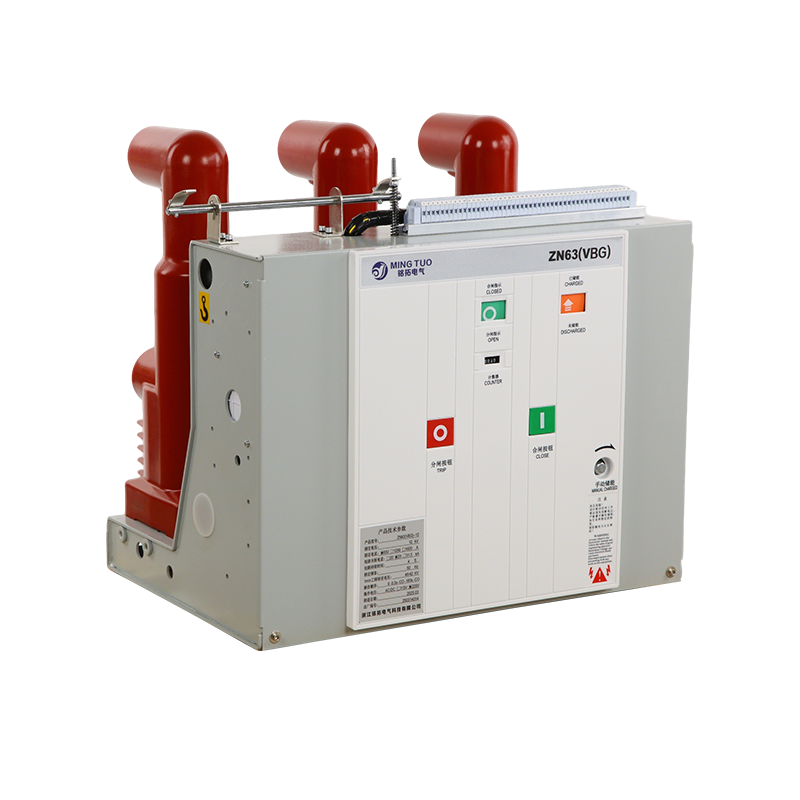

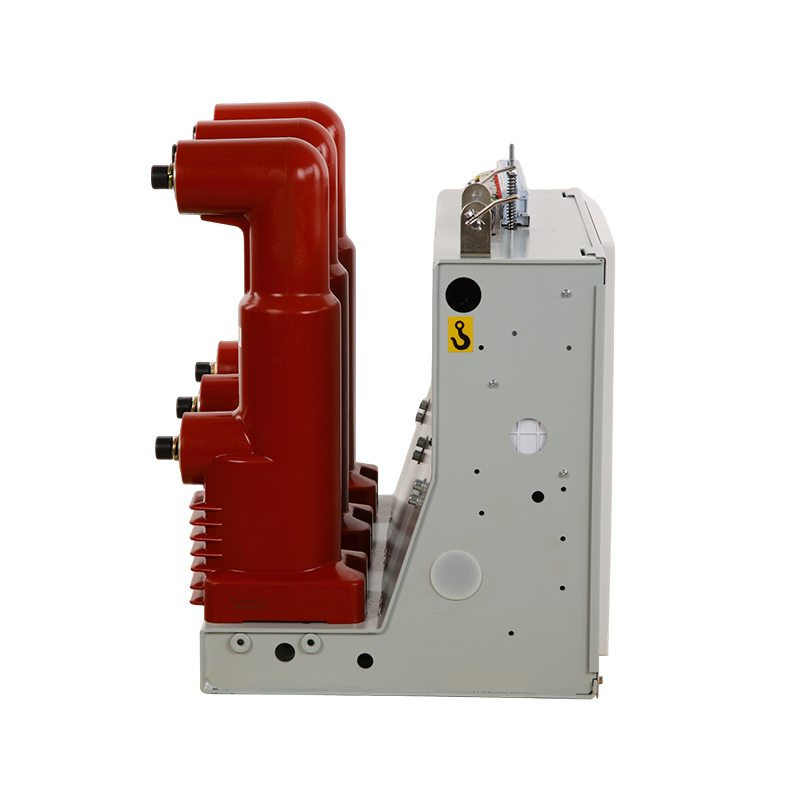

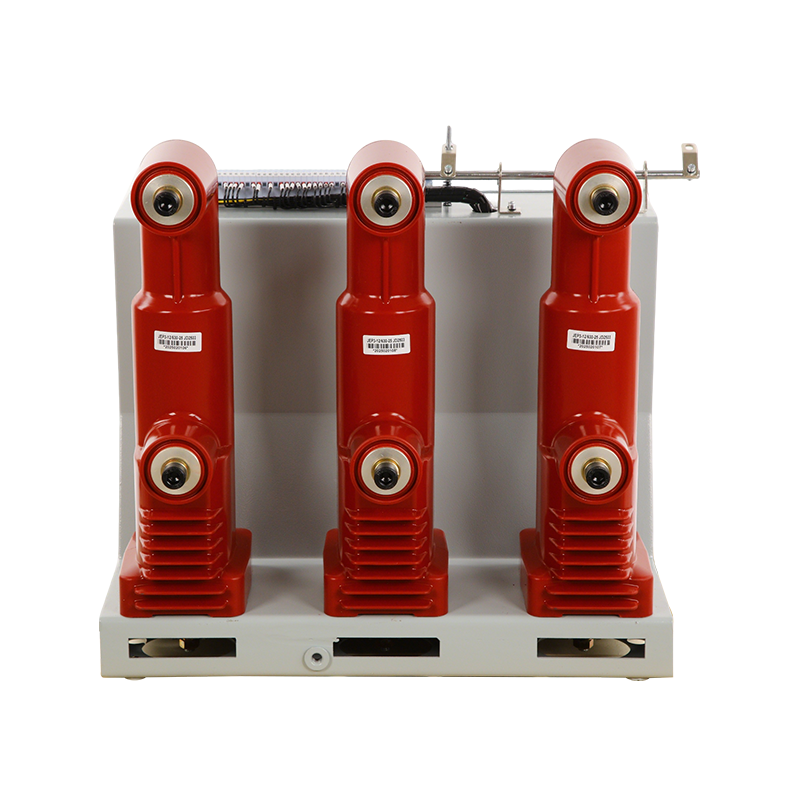

Der 12-kV-Innenvakuum-Leistungsschalter (VCB) von MINGTUO wurde speziell für Mittelspannungs-Schaltanlagenanwendungen entwickelt und bietet leistungsstarken Schutz und Steuerung für industrielle, gewerbliche und infrastrukturelle Stromversorgungssysteme. Mit einer Nennleistung von 1250 A eignet sich dieser Leistungsschalter sowohl für die Fest- als auch für die Einschubinstallation und bietet robuste Fehlerunterbrechungsfähigkeit, lange Betriebslebensdauer und erweiterte Sicherheitsfunktionen. Sein kompakter und modularer Aufbau gewährleistet einen zuverlässigen Betrieb und vereinfacht gleichzeitig Wartungs- und Installationsverfahren.
Dieser Mittelspannungs-Vakuum-Leistungsschalter für den Innenbereich bietet eine Komplettlösung für eine sichere, zuverlässige und effiziente Stromverteilung. Aufgrund seiner flexiblen Installation, der fortschrittlichen Vakuumunterbrechungstechnologie, der langen Lebensdauer und der umfassenden Schutzfunktionen eignet es sich für eine Vielzahl industrieller, gewerblicher und kritischer Infrastrukturanwendungen.
Anwendungen:
MINGTUO VCBs sind wesentliche Komponenten in elektrischen Mittelspannungssystemen und bieten sowohl Steuerung als auch Schutz in einer Vielzahl von Szenarien:
Stromerzeugung:
Generatorschutz und Leistungsregelung in Wärme- und Wasserkraftwerken
Integration mit Solar- und Windenergiesystemen
Hilfsstromverteilung für Anlagenausrüstung
Übertragungs- und Verteilungsnetze:
Schutz von Umspannstationseinspeisungen und Verteiltransformatoren
Anwendungen für Ringhauptgeräte und Innenschaltanlagen
Fehlerisolierung in der städtischen und industriellen Stromverteilung
Industrielle Systeme:
Hochleistungsmotorschutz in Stahl- und Produktionsanlagen
Absicherung von Transformatoren und Gleichrichtern in Chemieanlagen
Untertägige und übertägige Stromverteilung im Bergbau
Infrastruktur und öffentliche Dienste:
Bahnstromversorgungssysteme für Eisenbahnen und U-Bahnen
Notstromschutz für Flughäfen, Krankenhäuser und Rechenzentren
Stromverteilung in Industrieparks und Gewerbegebäuden
Raue oder besondere Umgebungen:
Elektrische Systeme für Offshore-Plattformen
Wüstenbergbau und Anlagen für extreme Klimabedingungen
Umspannwerke in großer Höhe erfordern robuste, zuverlässige Leistungsschalter
 |  |  |  |
 |  |
Im Normalbetrieb bleiben die Hauptkontakte des Leistungsschalters geschlossen und ermöglichen so einen unterbrechungsfreien Stromfluss. Bei Überlast- oder Kurzschlussereignissen wird der thermische oder magnetische Auslösemechanismus aktiviert. Der Federmechanismus sorgt für eine schnelle Kontakttrennung und erzeugt einen kontrollierten Lichtbogen. Dieser Lichtbogen wird sofort in die Vakuumschaltröhre geleitet, wo er abgekühlt, geteilt und gelöscht wird. Dieser Prozess isoliert den fehlerhaften Abschnitt, schützt nachgeschaltete Geräte und verhindert Schäden am Gesamtsystem. Das Ergebnis ist eine schnelle Fehlerbehebung, ein sicherer Betrieb und ein minimaler Wartungsaufwand.
Insulating Cylinder
Main Product
Moving Contact
Flexible Connection
Touch And Touch Arm Cover
Bearer Supporting Bracket
Insulating Cylinder
Vaccum Tube

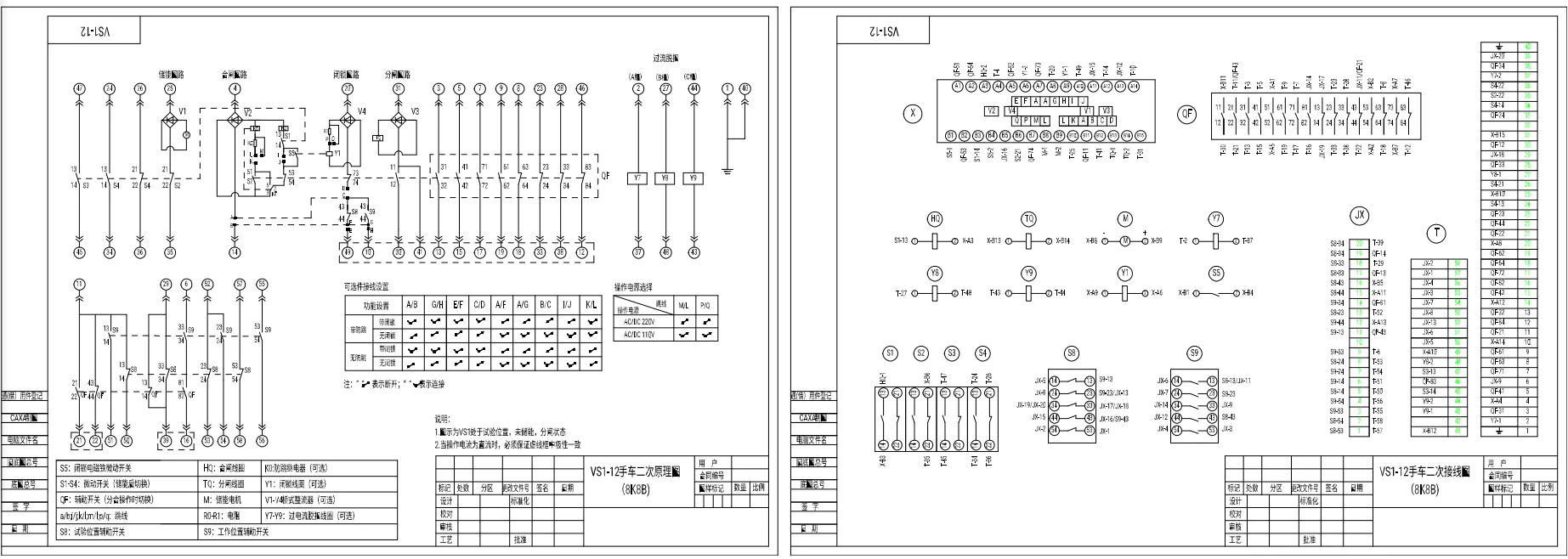

1
2
_0010_a412801fb401b68fe4de3d978b4eaae4
Um die Transportsicherheit zu gewährleisten, werden unsere Elektroprodukte in verstärkten Holzkisten exportiert. Die Kisten werden einer Wärmebehandlung unterzogen und tragen das ISPM-15-Zeichen, was eine schnelle Zollabfertigung ermöglicht. Das erhöhte Bodendesign erleichtert die Bedienung mit dem Gabelstapler, während die interne stoßdämpfende Befestigung dafür sorgt, dass die Produkte unversehrt ankommen. Alle Außenkisten sind deutlich gekennzeichnet und entsprechen den internationalen Logistikstandards.
Power transmission successful
Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
Box-typesubstation ACB VCB MCCB
Box-typesubstation ACB VCB MCCB
Box-typesubstation ACB VCB MCCB
Box-typesubstation ACB VCB MCCB
Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
Power transmission successful
Power transmission successful
Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
| Nein | Artikel | Einheiten | Zählwert |
| 1 | Die Nennspannung | - | 12 24 35 |
| 2 | Die Nennspannung (short-term frequency tolerance 1min) | kV | 42 |
| 3 | Die Nennspannung tolerance lightning shocks peak | - | 75 |
| 4 | Nennfrequenz | Hz | 50 |
| 5 | Nennstrom | A | 630、1250 |
| 630, 1250, 1600, 2000, 2500, 3150 | |||
| 1250, 1600, 2000, 2500, 3150, 4000 | |||
| 6 | Bemessungskurzschlussstrom im Leerlauf | kA | 20/25、31,5、40 |
| 7 | Die Nennspannung short tolerance | kA | 20/25、31,5、40 |
| 8 | Mit kurzer Dauer bewertet | s | 4 |
| 9 | Nennstrom peak tolerance | kA | 50/63、80、100 |
| 10 | Bemessungskurzschlussstrom schließen | kA | 50/63、80、100 |
| 11 | Die Frequenzspannungstoleranz des Sekundärkreises beträgt 1 Minute. | V | 2000 |
| 12 | Nenn-Leerlaufstrom des Singleback-Kondensators | A | 630/400 (40kA 800/400) |
| 13 | Bewerteter Kondensator-Einstellschlussstrom | kA | 12,5 (Frequenz nicht größer als 1000 Hz) |
| 14 | PausenbreFrauzeit (Nennspannung) | Frau | ≤50 |
| 15 | Einspeisezeit (Nennspannung) | Frau | ≤100 |
| 16 | Mechanisches Leben | - | 20000 |
| 17 | Nennstrom open circuit times (life) | Wechseln | 20000 |
| 18 | Bemessungskurzschlussstrom offener Stromkreis | - | 50 (40 kA ≤ 30) |
| 19 | Dynamischer und statischer Kontakt ermöglichen eine Verschleißdicke | mm | 3 |
| 20 | Der Nennbetriebsspannungs-Einspeiser | - | - |
| 21 | Die Nennspannung break-brake operations | V | AC110/220 DC110/220 |
| 22 | Nennspannung des Speichermotors | - | - |
| 23 | Nennleistung des Speichermotors | W | 70 |
| 24 | Lagerzeit | s | ≤10 |
| 25 | Kontaktöffnungsabstand | mm | 11 ± 1 |
| 26 | Super-Reise | - | 3,5 ± 0,5 |
| 27 | Kontaktprellzeit beim Schließen | Frau | ≤240(A≤3) |
| 28 | Drei-Phasen-Punkte, die sich in verschiedenen sexuellen Stadien schließen | - | ≤2 |
| 29 | Durchschnittliche Torgeschwindigkeit (Kontaktabstand 6 mm) | m/s | 0,9–1,2 |
| 30 | Durchschnittliche Schließgeschwindigkeit (6-mm-Kontaktschluss) | m/s | 0,5–0,8 |
| 31 | Führender Stromkreiswiderstand | μΩ | ≤50(630A)、≤45(1250A) ≤35(1600–2000A)、≤250(2400) |
| 32 | Kontaktdruck der Schützzuführung | N | 2000 ± 200 (2000 A), 2400 ± 200 (25 kA) 3100 ± 200 (31,5 kA) 、 4250 ± 250 (40 kA) |
| 33 | Der Nennbetriebsablauf | - | Punkte – 0,3s – und Punkte 180er Jahre - und - |
