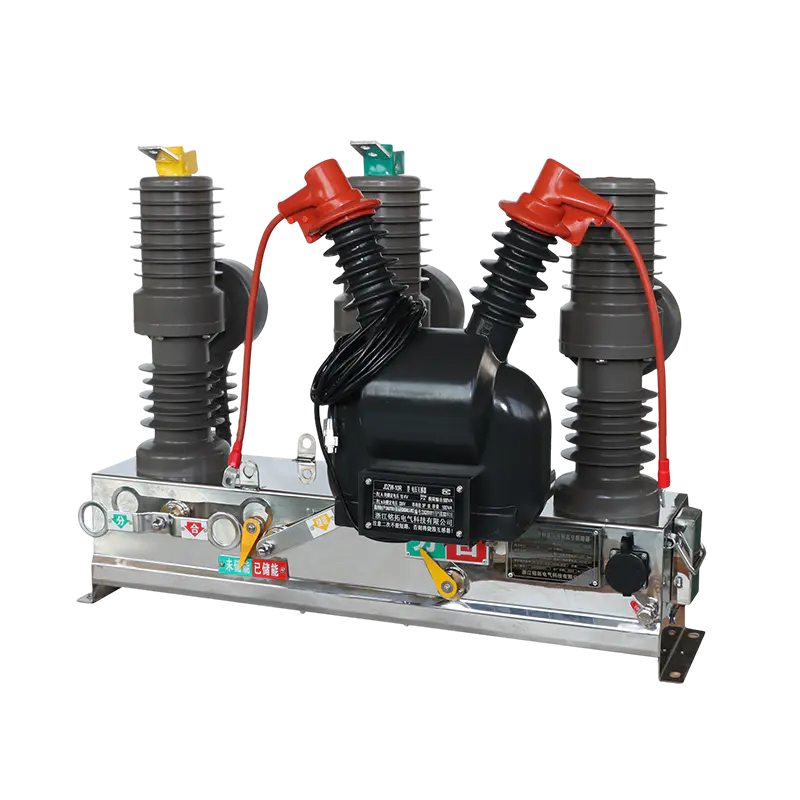

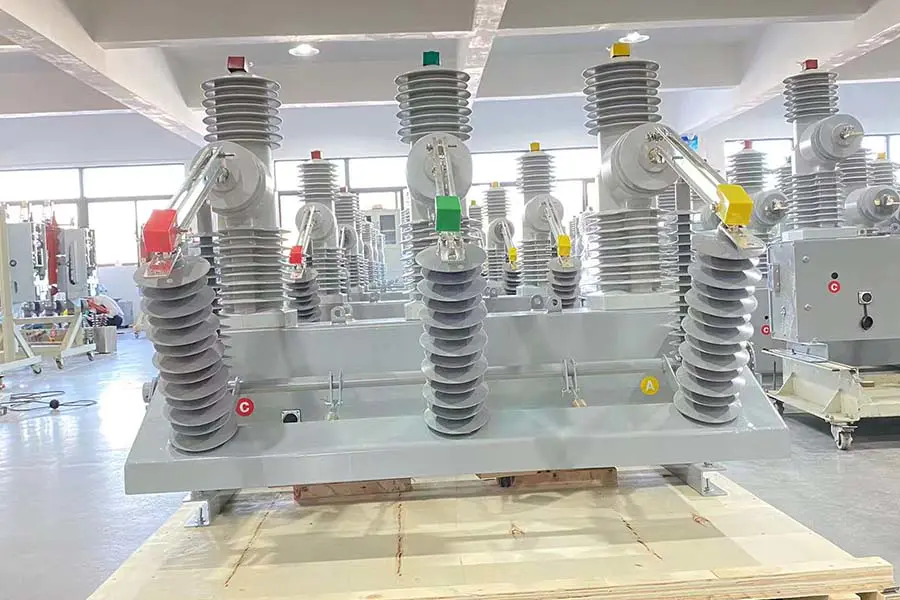

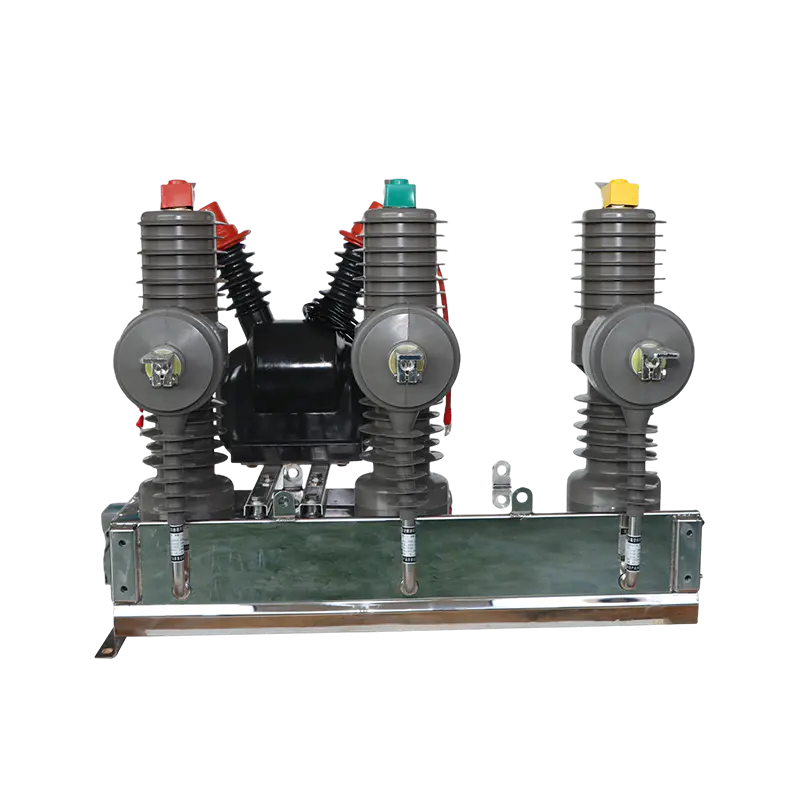

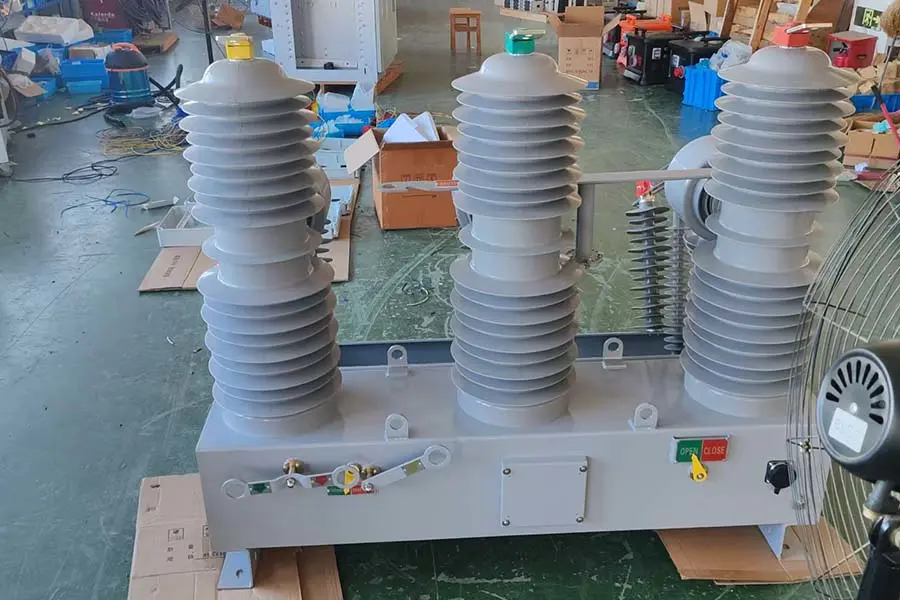

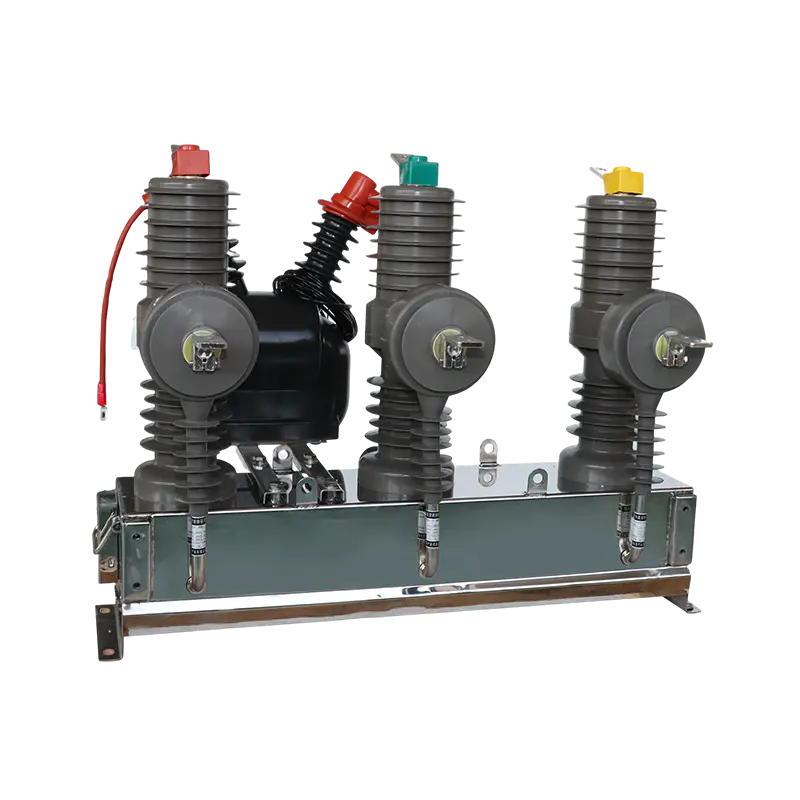

ZW32 Vakuum-Leistungsschalter für den Außenbereich für die mastmontierte Mittelspannungsverteilung

Beschreibung:

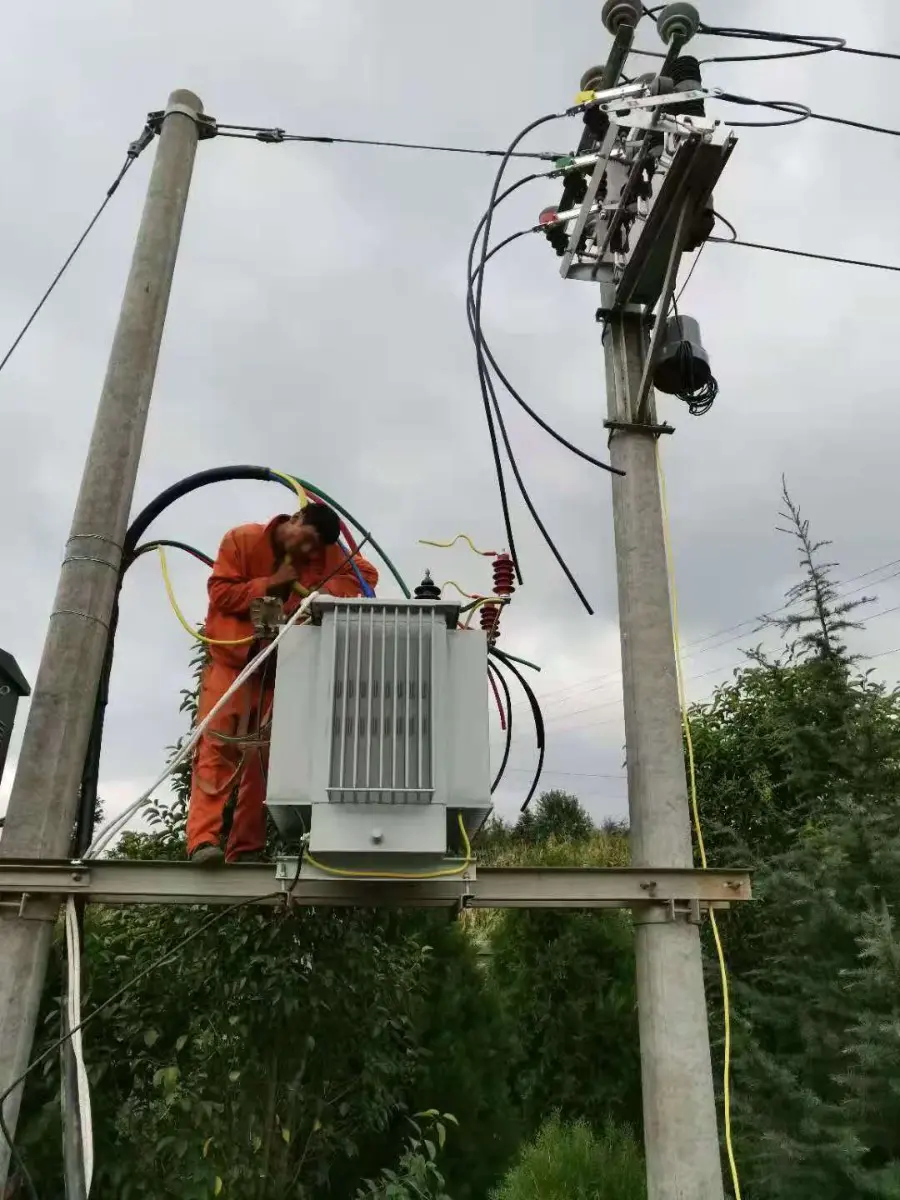

Der Vakuum-Leistungsschalter ZW32 wird im Freien eingesetzt und im Allgemeinen am oberen Ende des Transformators installiert. Es gehört zum Säulentyp und wird üblicherweise an Strommasten im Freien installiert. Es gibt auch Standinstallationen mit Gehäuse, auch Säulenschalter genannt. Da er den Stromkreis unterbrechen kann, ist er der Grenzpunkt zwischen Hoch- und Niederspannung am oberen Ende des Transformators, auch Grenzschalter genannt. Es verfügt über einen Überstrom- und Phasenverlust-Nullsystemschutz und spielt eine Rolle beim Schalten von Stromkreisen und beim Schutz von Lasten wie Transformatoren.

Anwendungen:

Der Vakuum-Leistungsschalter ZW32 für den Außenbereich wird häufig eingesetzt in:

Freileitungen für Mittelspannungsverteilungen

Mastmontierte Verteilersysteme

Freiluft-Umspannwerke und Einspeiseschutzpunkte

Industrielle Stromverteilungsnetze

Netzanbindungssysteme für erneuerbare Energien

Sein Design unterstützt den kontinuierlichen Betrieb im Freien und sorgt gleichzeitig für eine konsistente Schaltleistung und Systemschutz.

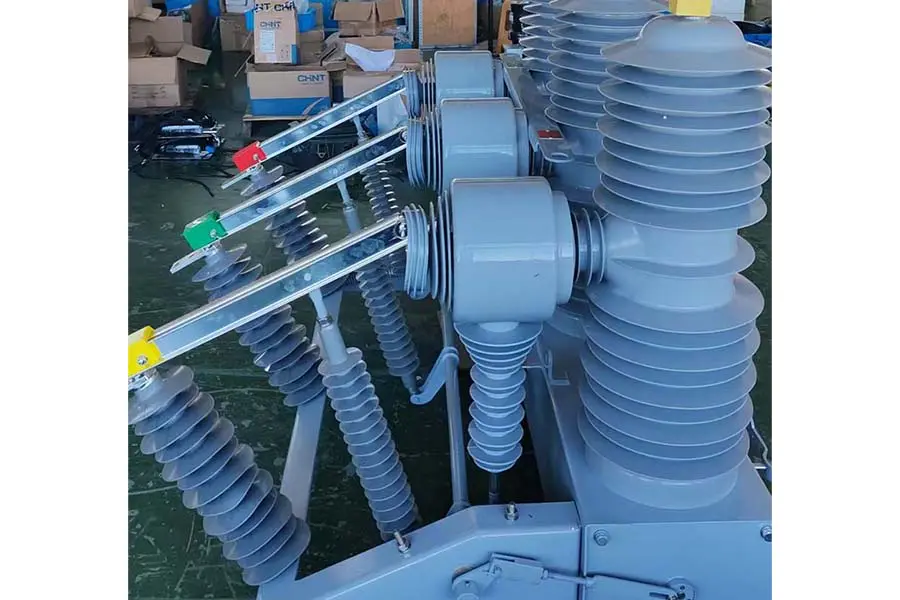

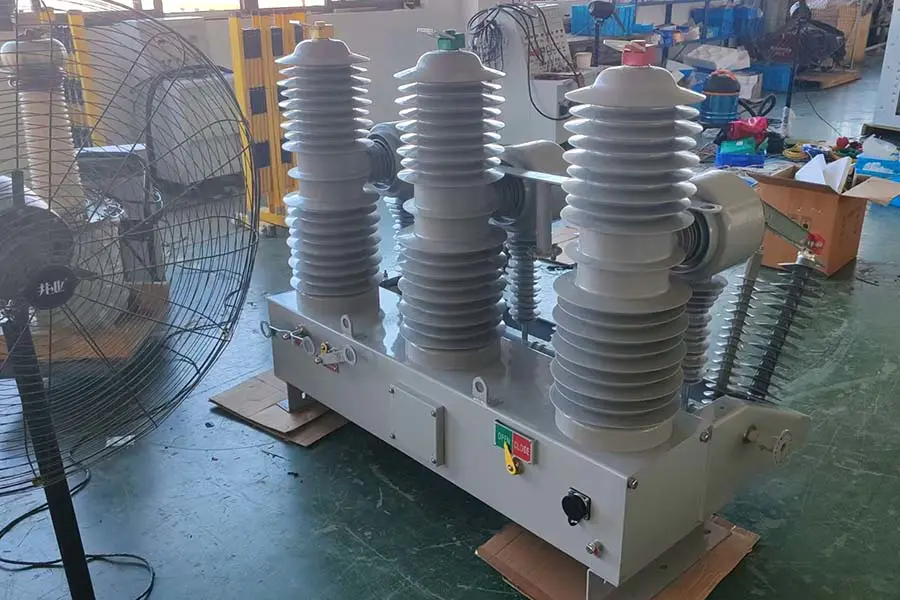

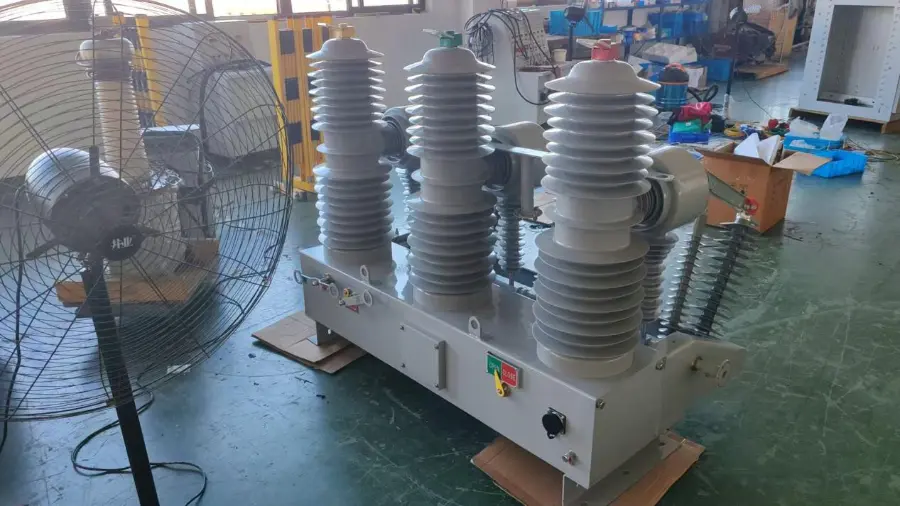

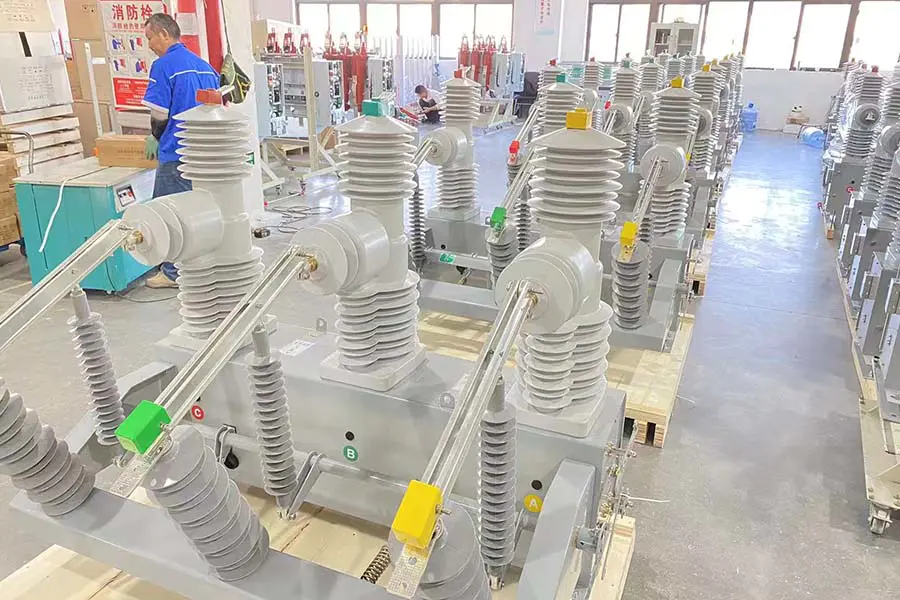

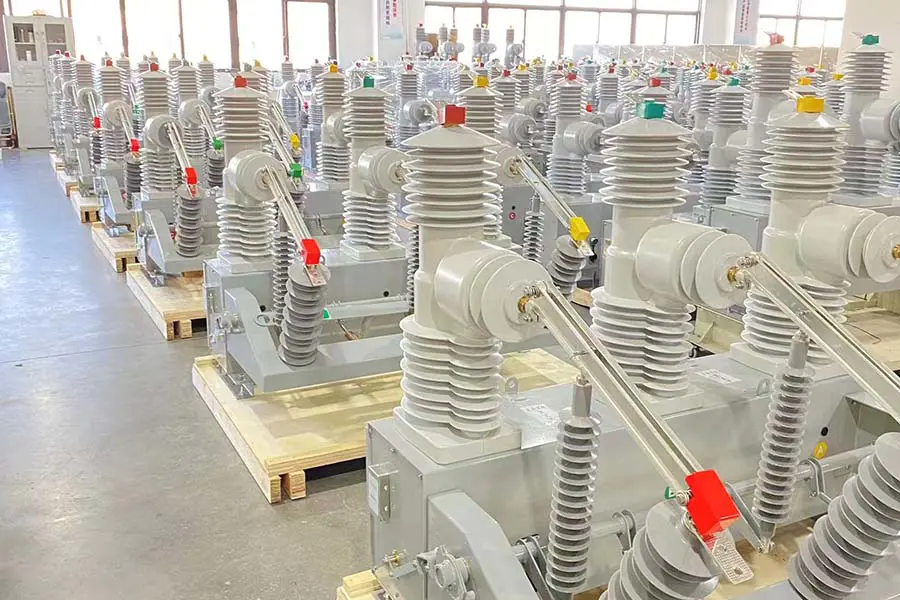

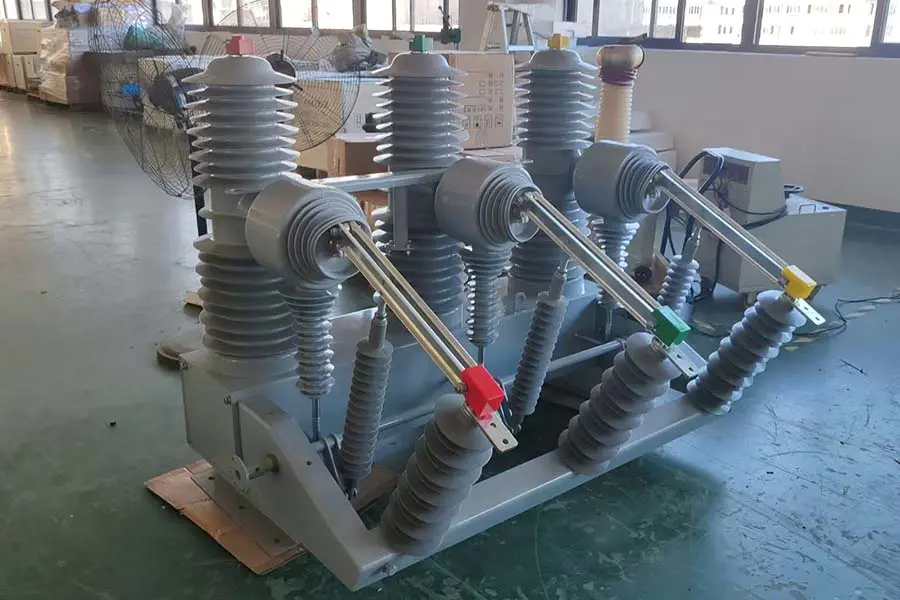

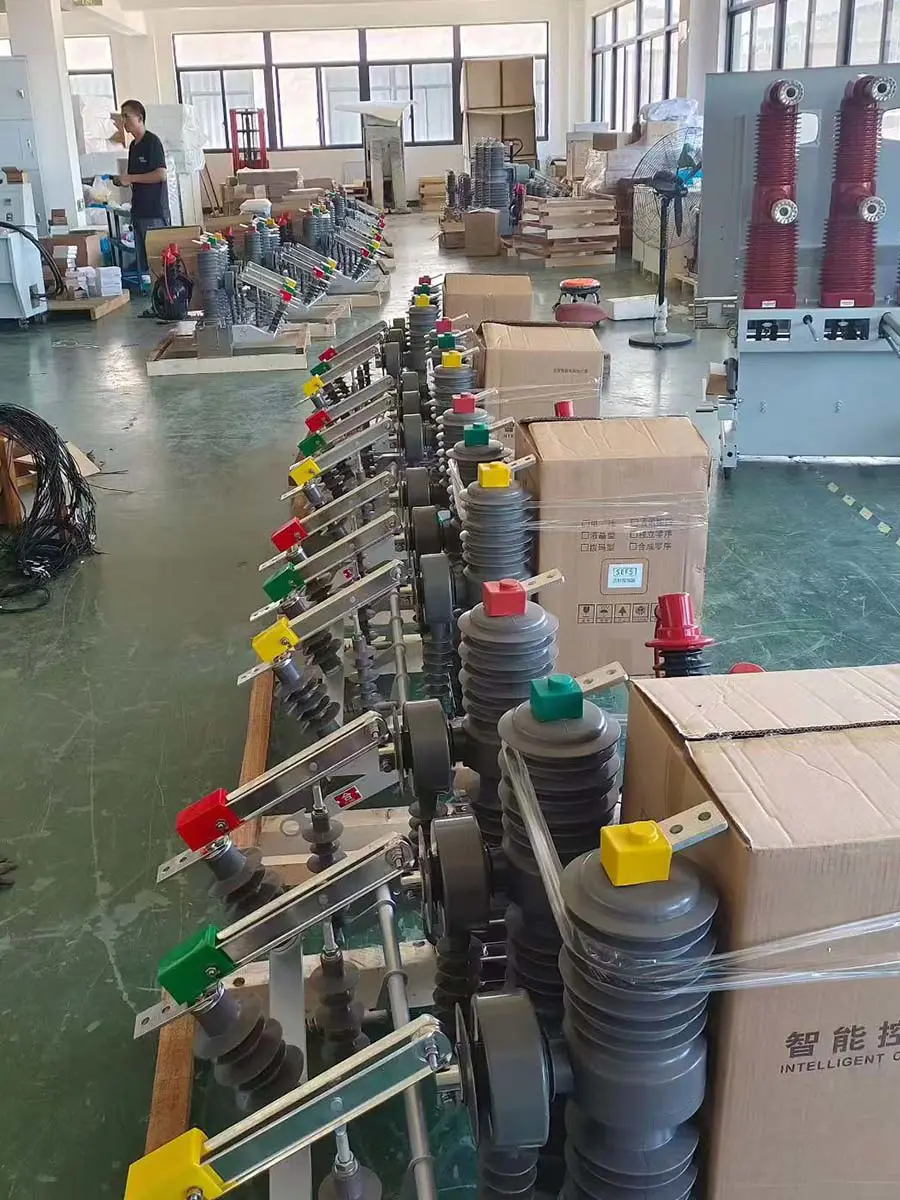

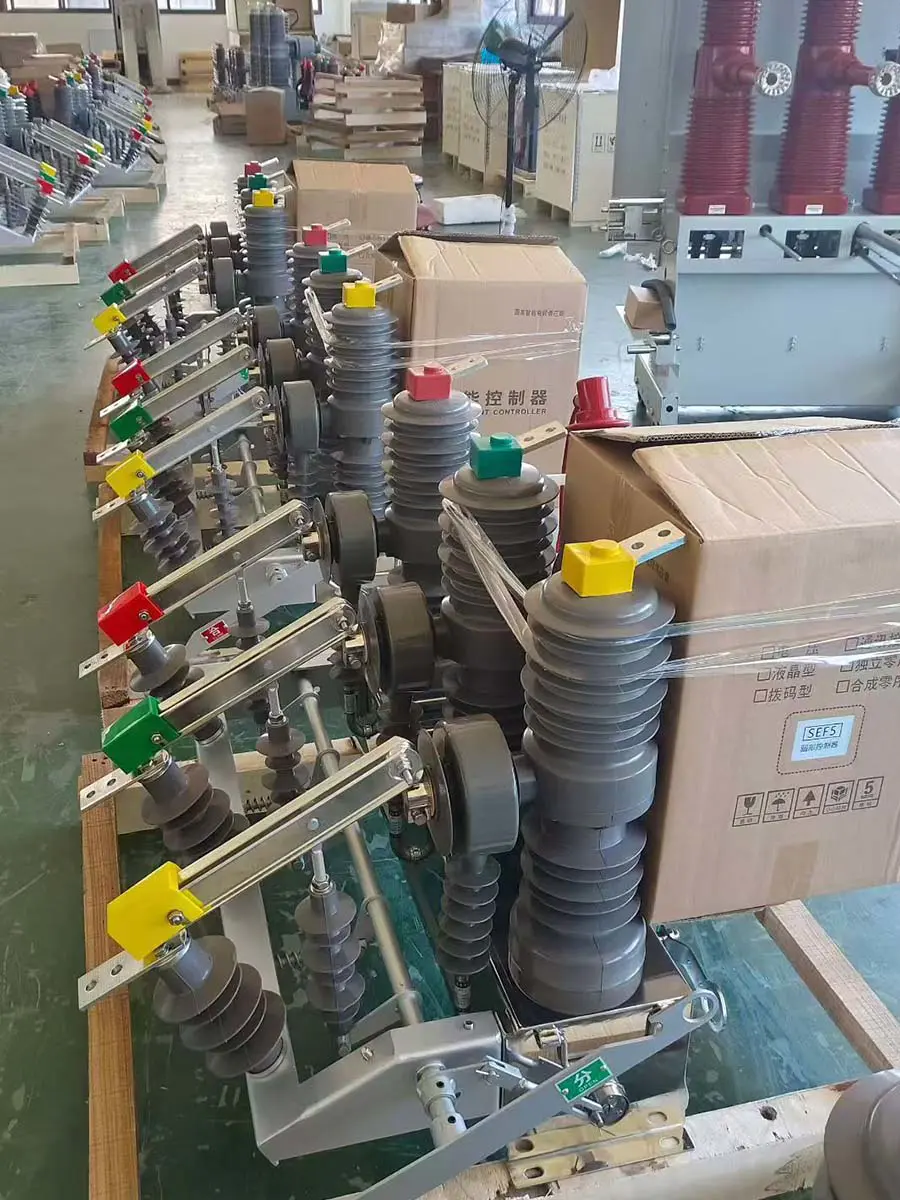

ZW32 VCB workshop
MT ELECTRICZW32

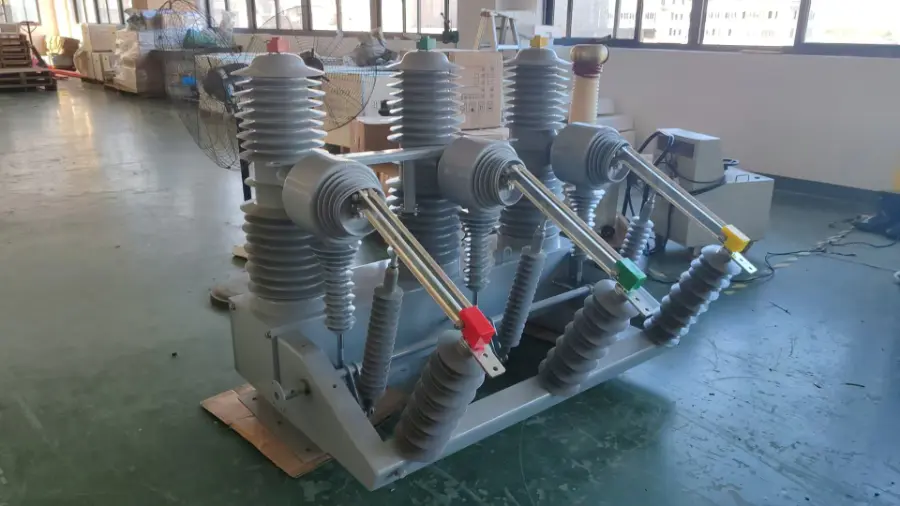

ZW32 Introduction

Bei Überstrom oder Kurzschluss in der Abgangsleitung des Stromkreises kann der Stromwandler das Stromsignal erkennen und an die Steuerung weiterleiten. Der Controller gibt einen Befehl zum Auslösen des Mechanismus aus, der die dynamischen und statischen Kontakte in der Vakuumröhre dazu bringt, sich zu trennen, wodurch eine Trennung und Unterbrechung des Stromkreises erreicht wird, was eine schützende Rolle spielt.

Test The Opening And Closing Of The Circuit Breaker
Secondary Wires
Product Debugging
Product Debugging
Product Debugging
ZW32 VCB Workshop
MT Electric ZW32
ZW32 Introduction

Um die Transportsicherheit zu gewährleisten, werden unsere Elektroprodukte in verstärkten Holzkisten exportiert. Die Kisten werden einer Wärmebehandlung unterzogen und tragen das ISPM-15-Zeichen, was eine schnelle Zollabfertigung ermöglicht. Das erhöhte Bodendesign erleichtert die Bedienung mit dem Gabelstapler, während die interne stoßdämpfende Befestigung dafür sorgt, dass die Produkte unversehrt ankommen. Alle Außenkisten sind deutlich gekennzeichnet und entsprechen den internationalen Logistikstandards.

High And Low Voltage Switchgear ACB MCCB VCB
Box-Type Substation Uses Our VCB, MCCB, and ACB
High And Low Voltage Cabinets Successfully Powered

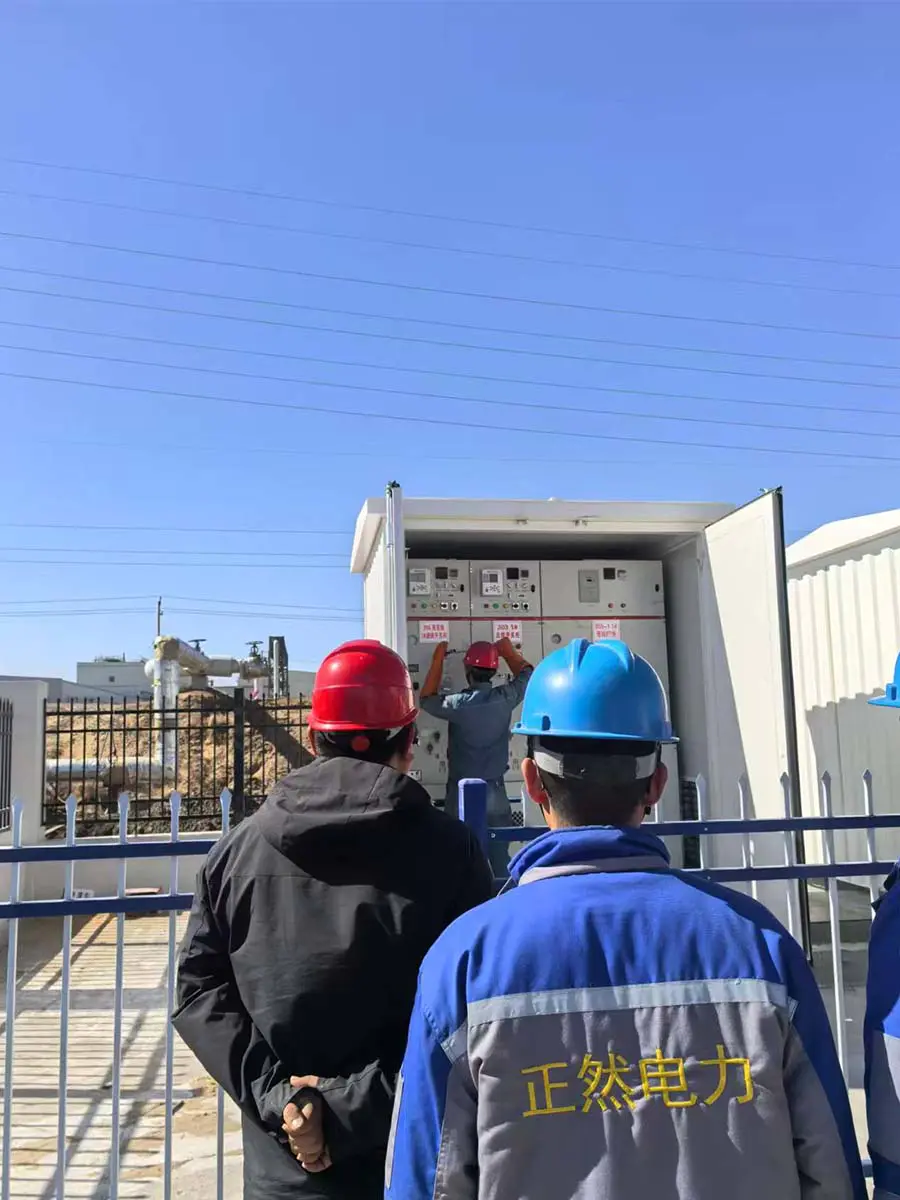

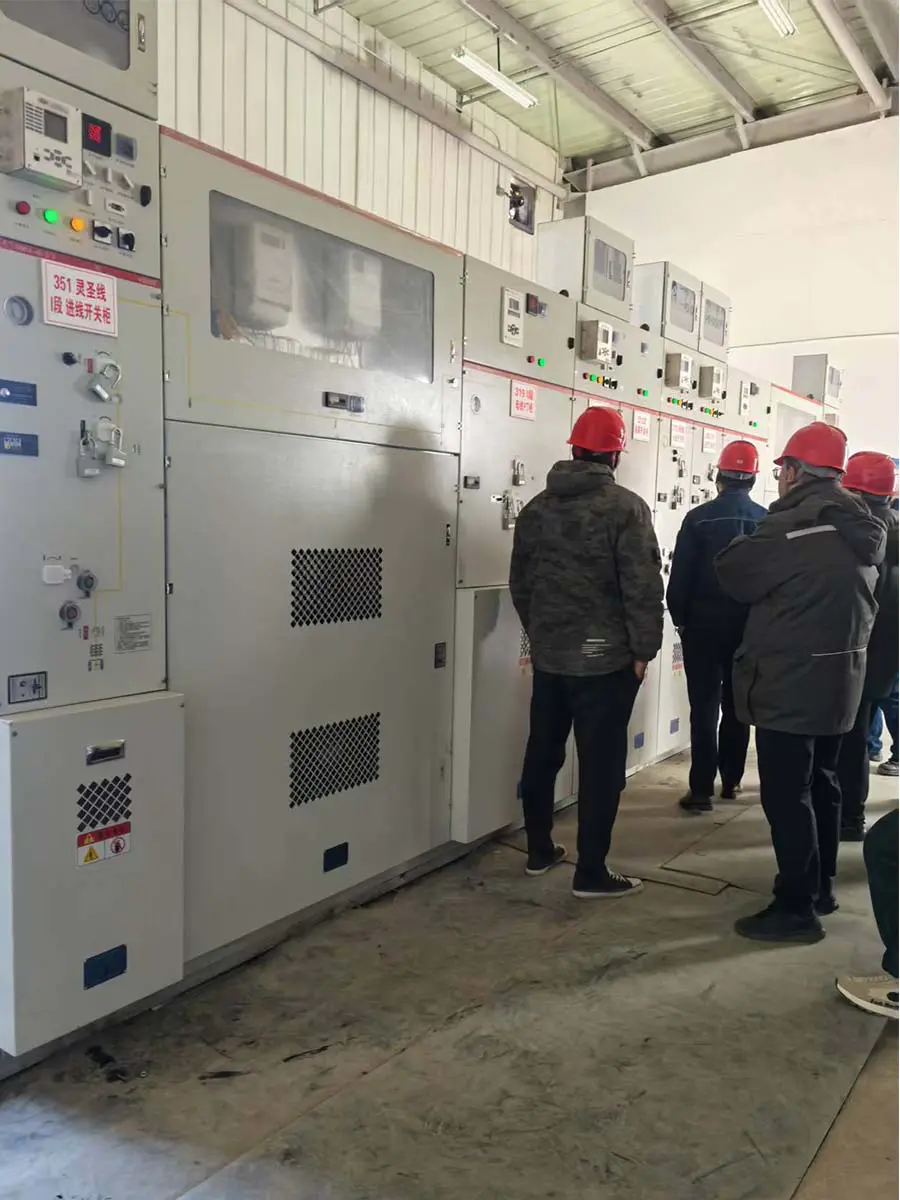

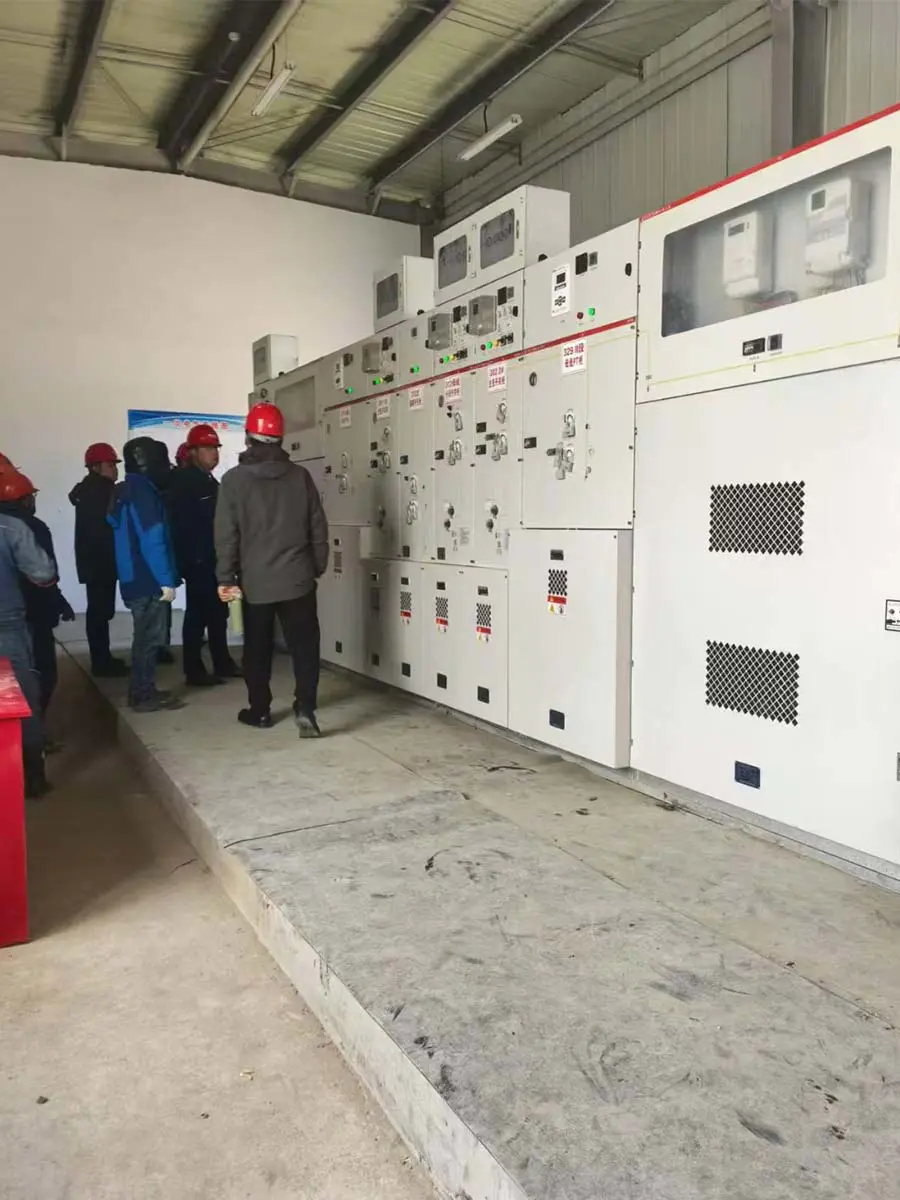

35kV gas-insulated switchgear, VCB
35kV gas-insulated switchgear, VCB
35kV gas-insulated switchgear, VCB

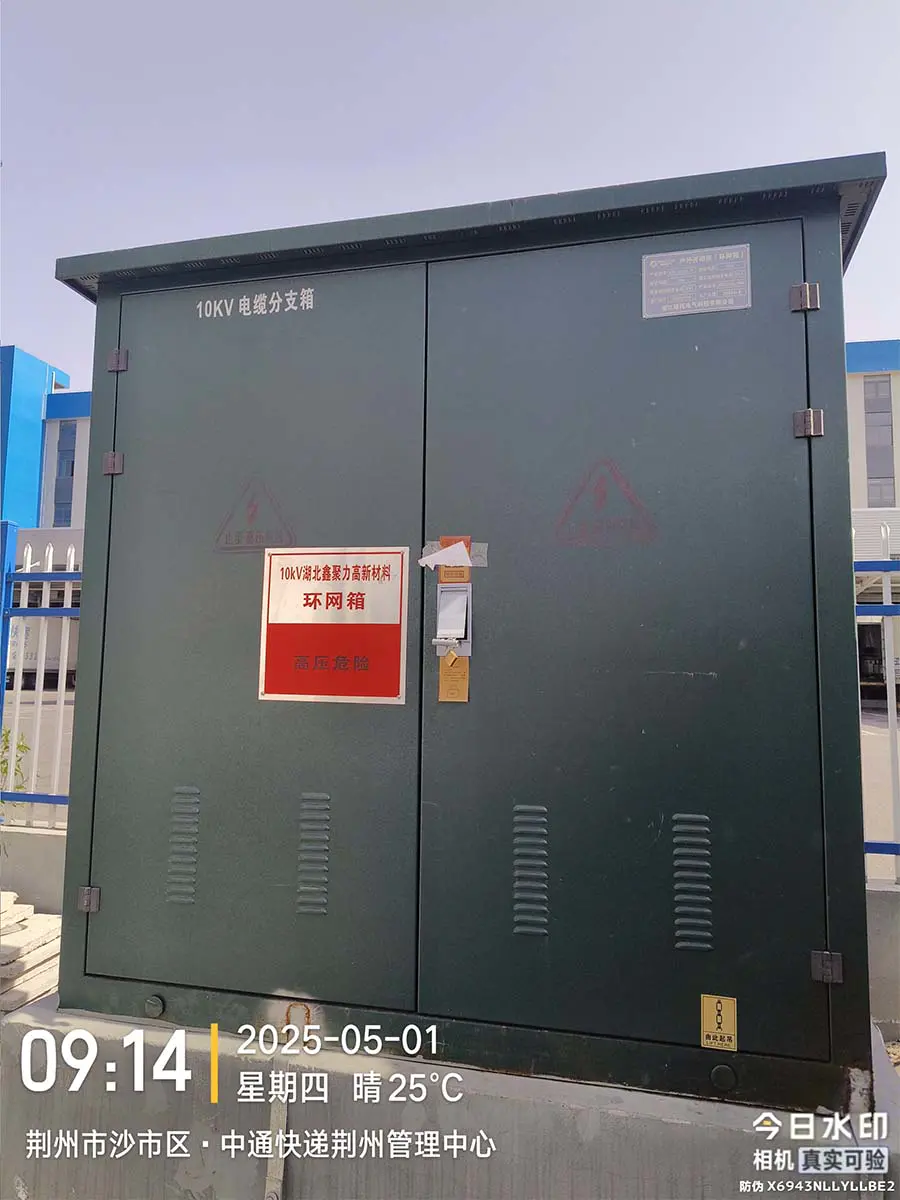

10kV ring main unit, VCB

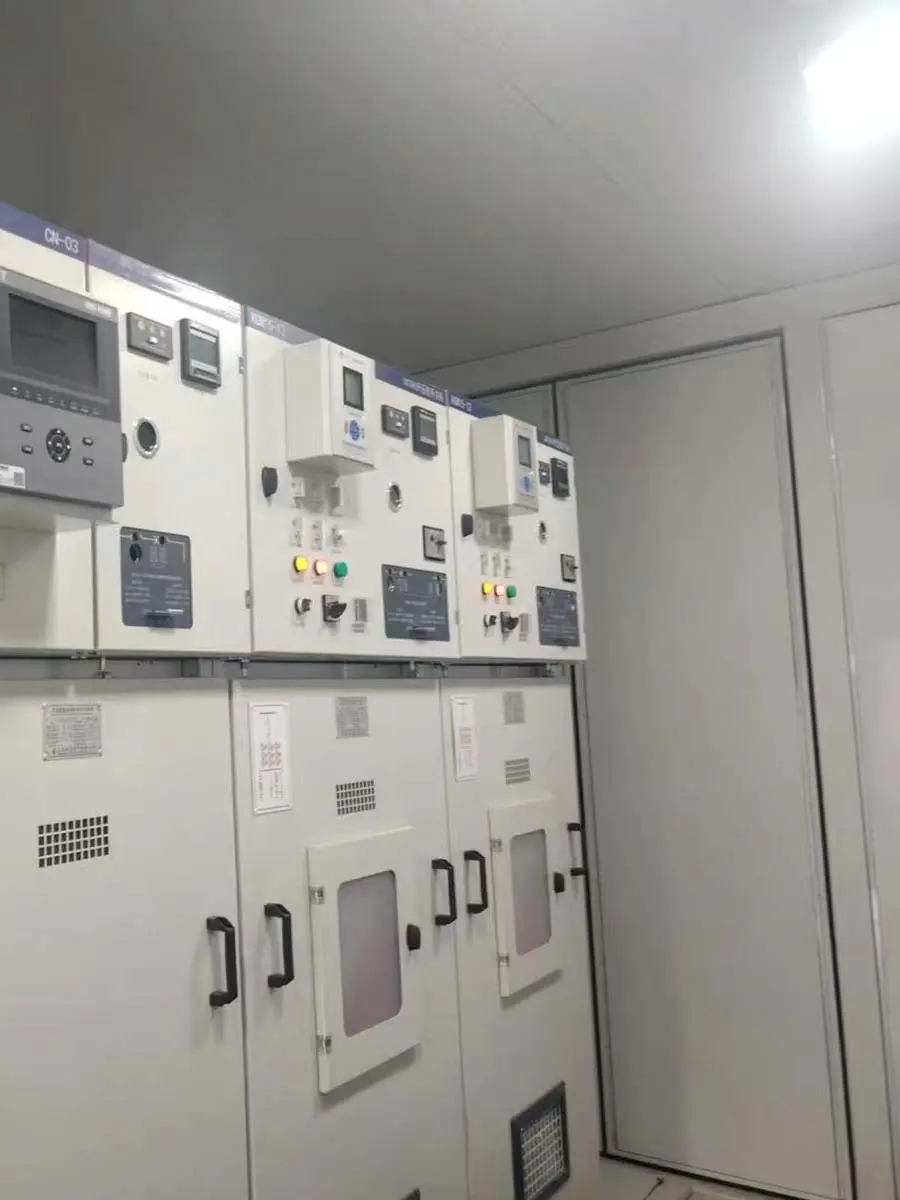

35kV high-voltage switchgear, power transmission successful
Power transmission successful
Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
Box-typesubstation ACB VCB MCCB
Box-typesubstation ACB VCB MCCB
Box-typesubstation ACB VCB MCCB

Parameterkategorie	Spezifikation	Bemerkungen
Nennspannung	12 kV	Standard für Vertriebsnetze
Nennstrom	400A, 630A, 1250A	Benutzerdefinierte Bewertungen verfügbar
Nenn-Kurzschluss-Ausschaltstrom	16 kA, 20 kA, 25 kA
Bewerteter Kurzzeitstrom	16 kA/4s, 20 kA/4s, 25 kA/4s
Bewerteter Spitzenstrom	40 kA, 50 kA, 63 kA
Bewerteter Isolationsgrad	Netzfrequenz: 42 kV (1 Minute) / Blitzimpuls: 75 kV
Mechanisches Leben	10.000 Operationen
Elektrisches Leben	10.000 Operationen (at rated current)	Volle Kapazitätsausbrechung
Unterbrechermedium	Vakuum	Versiegelte Keramikflasche
Betriebsmechanismus	Frühling	Manuell oder motorisiert
Steuerspannung	AC/DC 110 V, 220 V	Optional 24V, 48V
Schutzgrad	IP67	Geeignet für raue Umgebungen

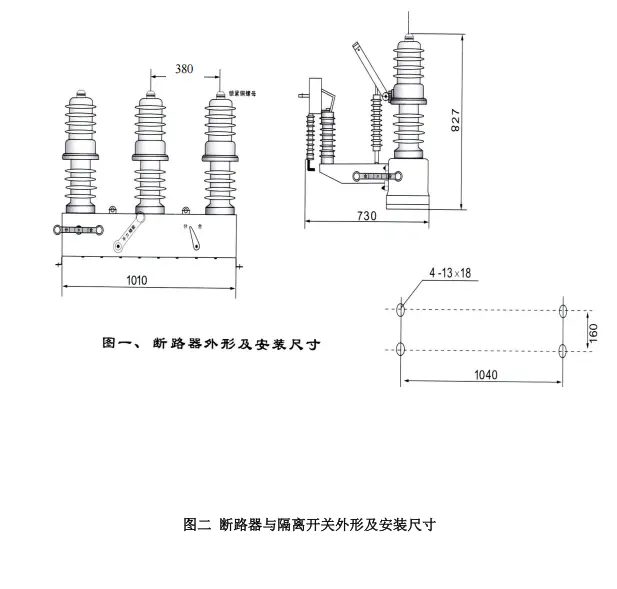

Abmessungen (H×B×T)	880 × 560 × 680 mm	Kompaktes Design
Gewicht	Ca. 130 kg	Einfach zu installieren

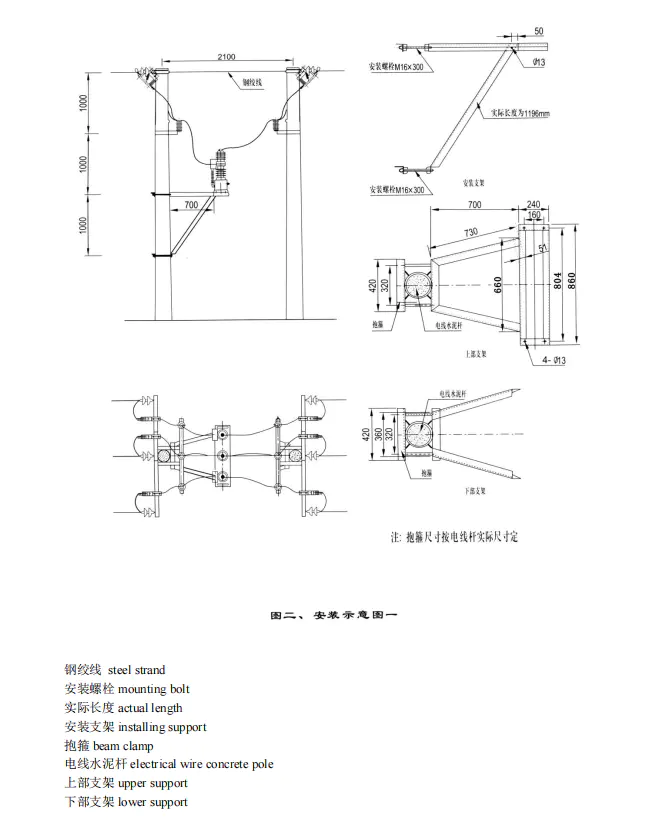

Installationsmethode	Mastmontiert	Verwendung im Freien
Umgebungstemperatur	-40°C bis 55°C	Großer Betriebsbereich
Höhe	≤ 4000 m	Version für große Höhen verfügbar
