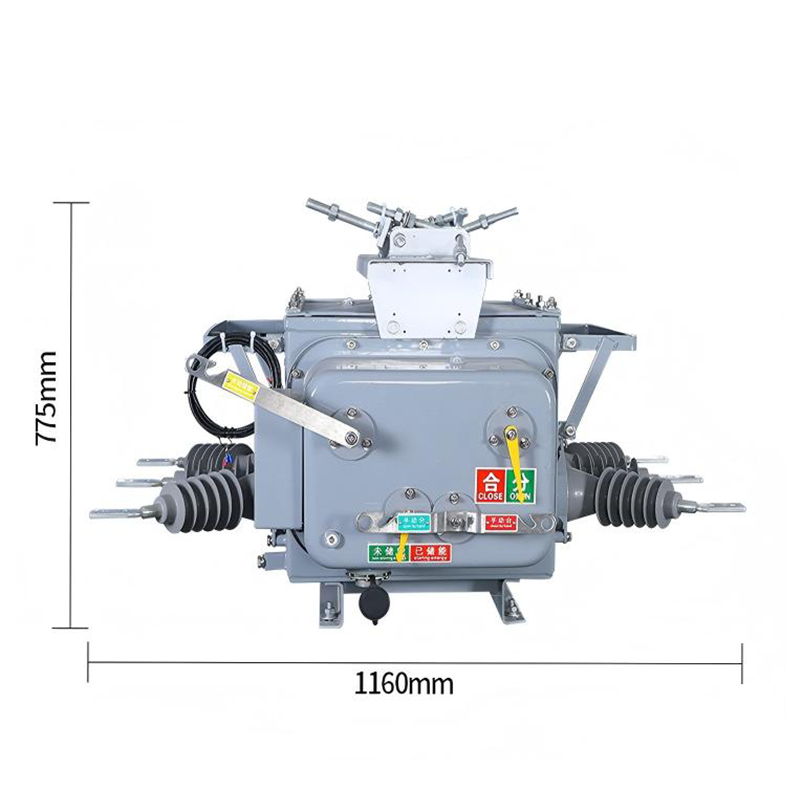

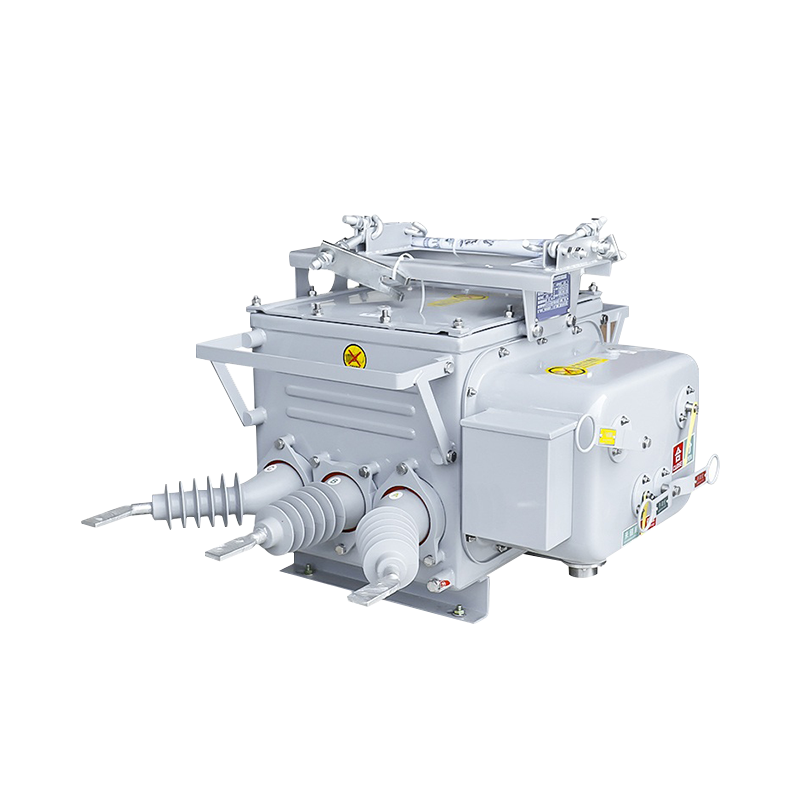

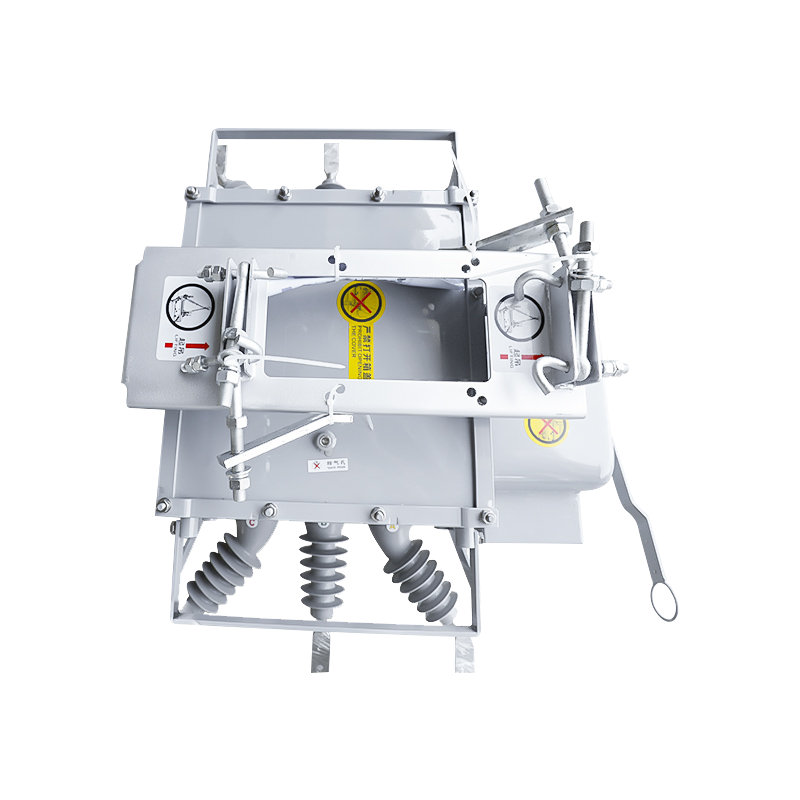

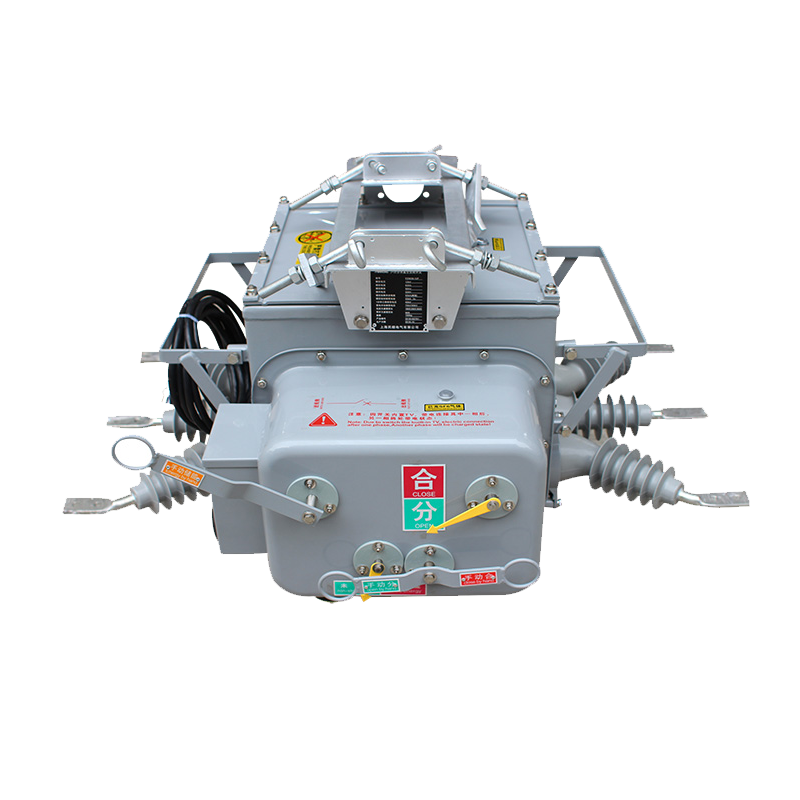

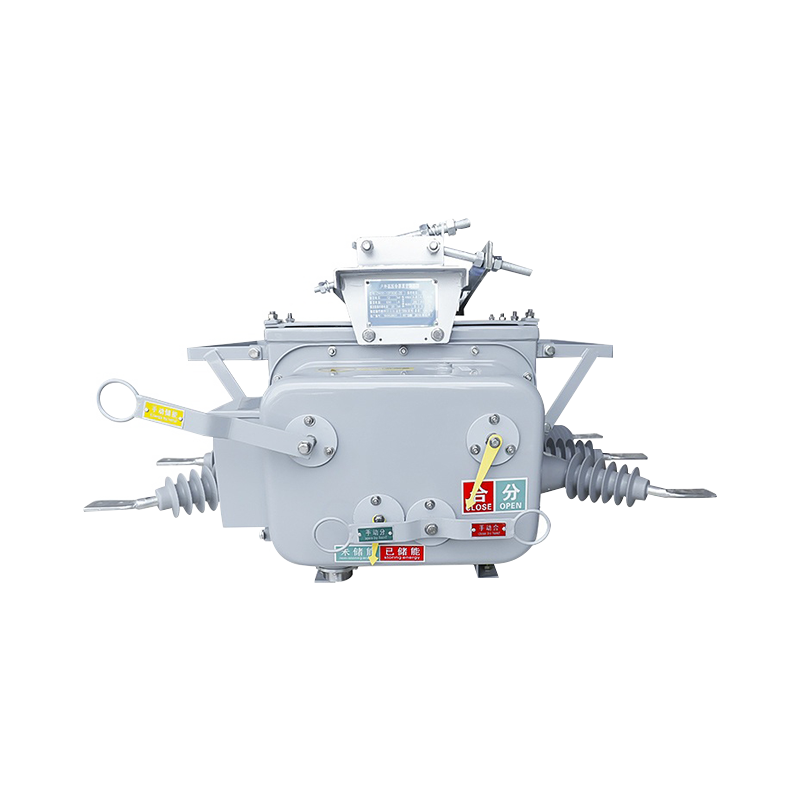

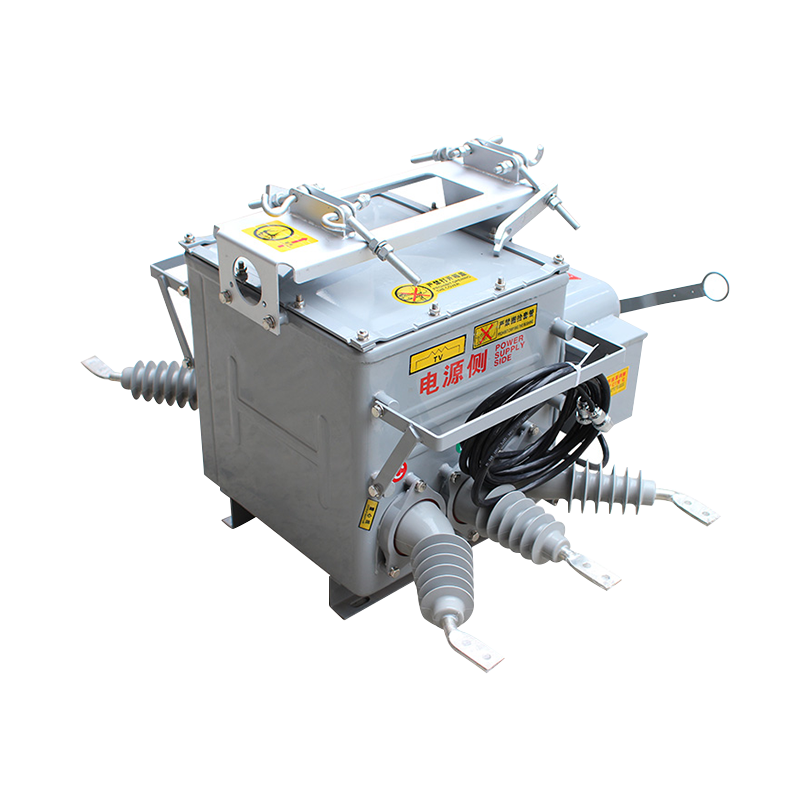

ZW20 Vakuum-Leistungsschalter für den Außenbereich für die mastmontierte Mittelspannungsverteilung

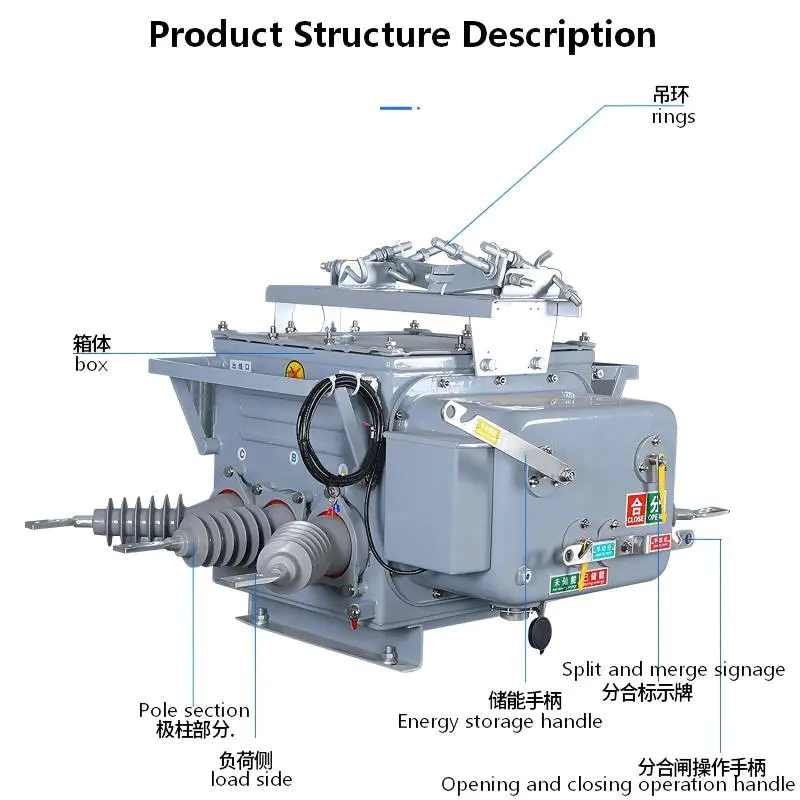

Dieser Leistungsschalter ist ein integriertes intelligentes Stromverteilungsgerät für den Außenbereich, das hauptsächlich in drei Teile unterteilt ist:

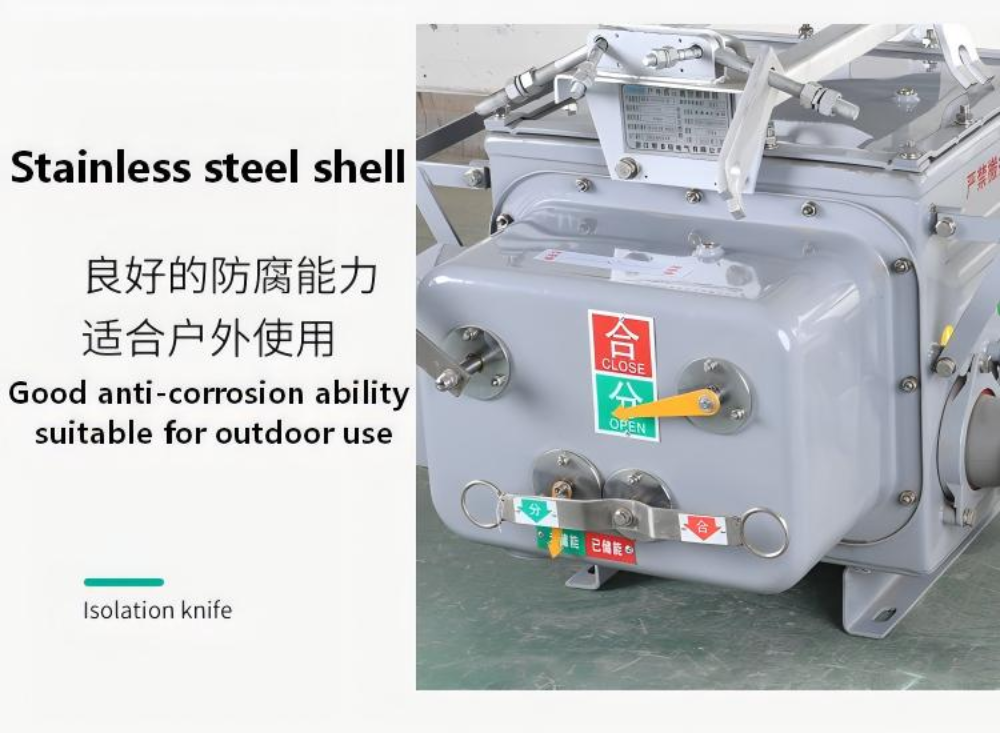

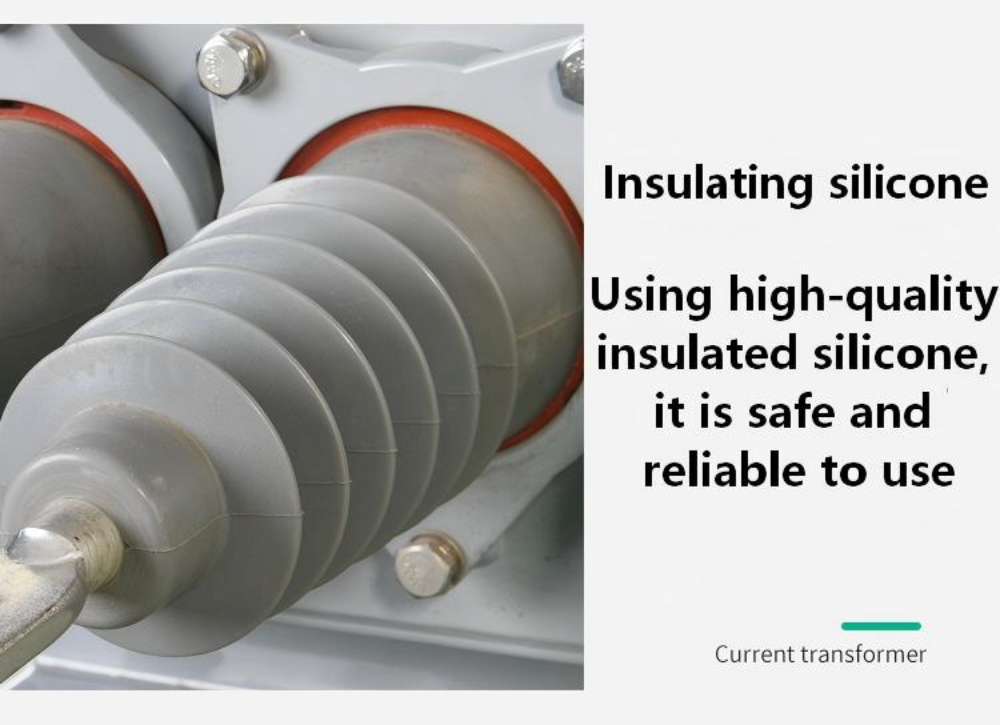

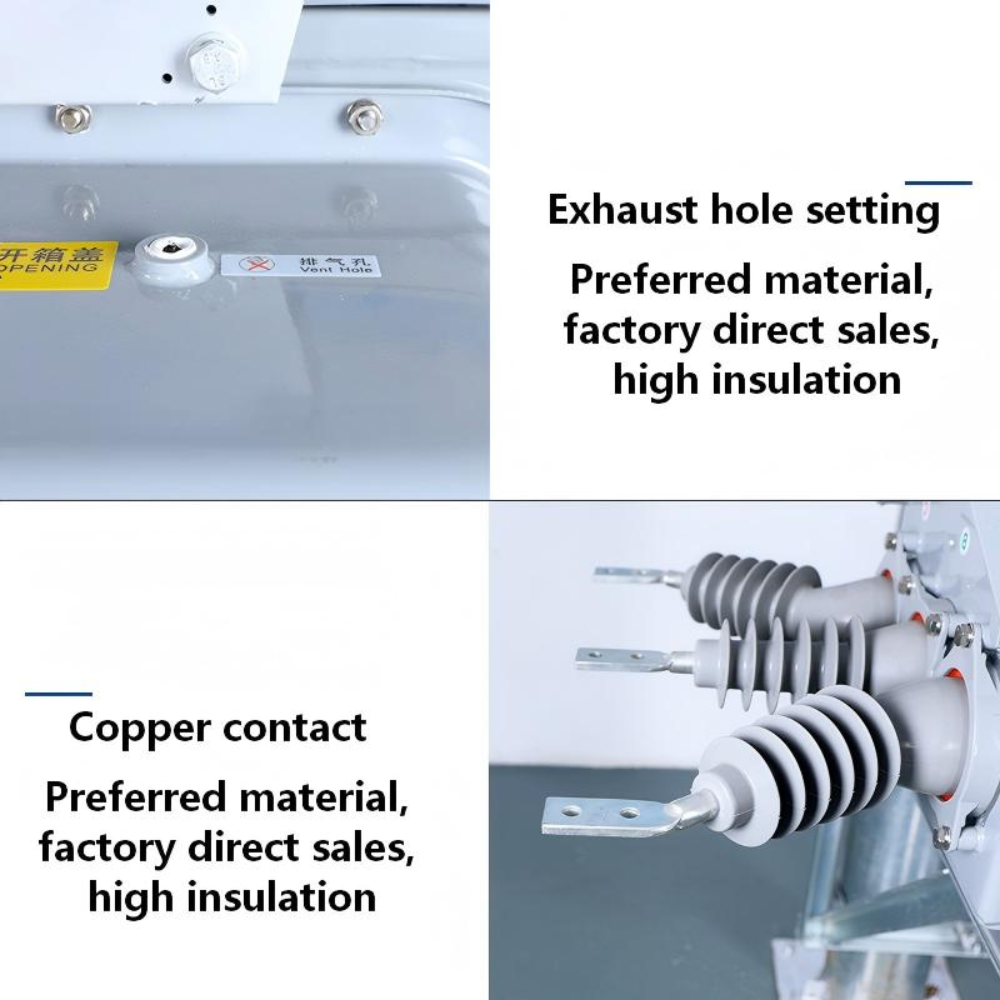

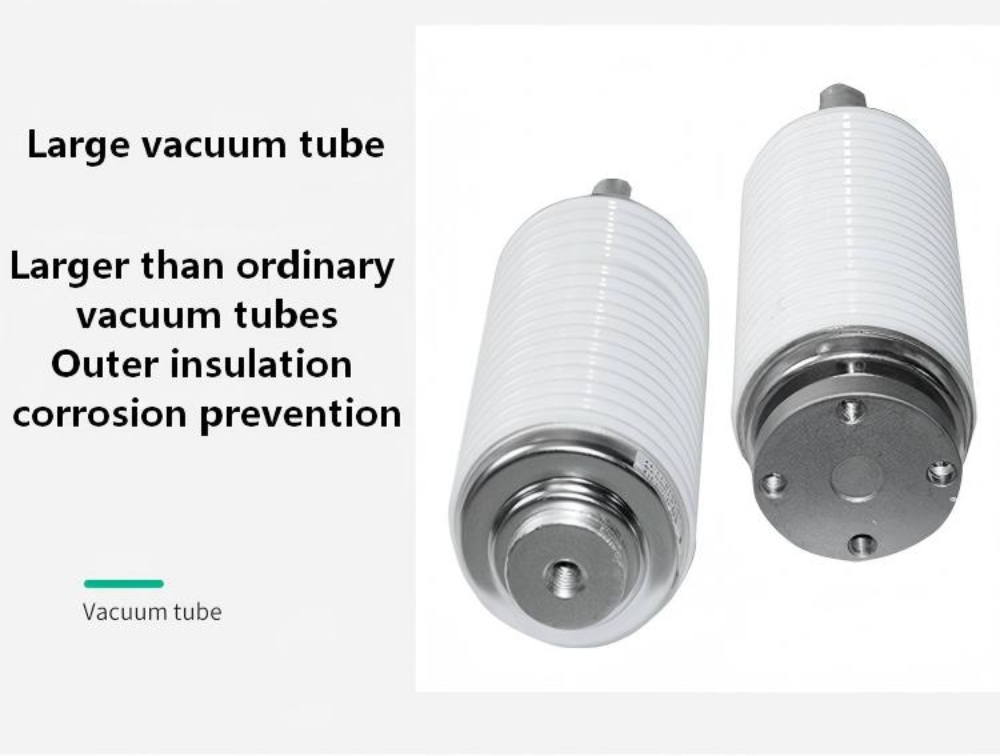

Leistungsschaltergehäuse: Dies ist der Kern der Ausrüstung. Der leitende Stromkreis ist über Komponenten wie ein- und ausgehende leitende Pole, leitende Klemmen usw. präzise mit der Vakuumlichtbogenlöschkammer verbunden, um das Ein- und Ausschalten des Stroms zu erreichen. In Bezug auf Isolierung und Abdichtung ist das Design exquisit: Der leitfähige Stab besteht aus Epoxidharz und anderen als Ganzes gegossenen Materialien, um eine hervorragende äußere Isolationsleistung zu gewährleisten; Gleichzeitig verfügt die Schale über eine ausgereifte Dichtungstechnologie und Dichtungskomponenten wie „O“-Ringe, um insgesamt eine gute Luftdichtheit zu gewährleisten.

Betriebsmechanismus: Der Mechanismus verfügt über umfassende Funktionen, unterstützt die Speicherung elektrischer Energie und das Öffnen/Schließen und behält gleichzeitig die Notfunktion des manuellen Betriebs bei. Es integriert mehrere Komponenten wie Einschaltfedern, Energiespeichersysteme, Auslösevorrichtungen, Öffnungs- und Einschaltspulen sowie Hilfsschalter und ist die „Steuerzentrale“, die den genauen Betrieb des Leistungsschalters steuert.

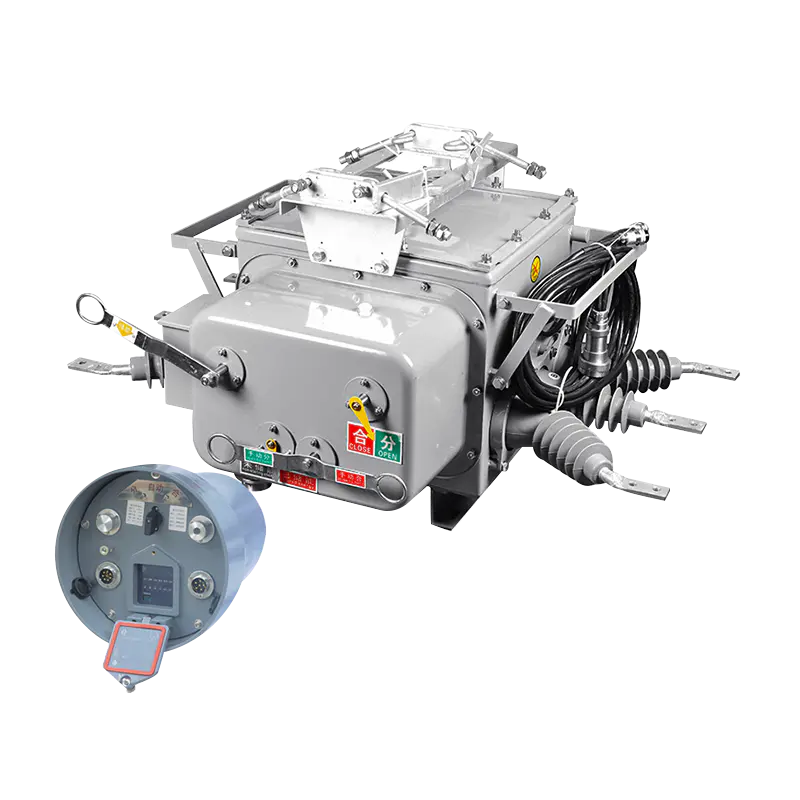

Zusammensetzung des kompletten Sets: Das gesamte Set an Grenzvakuum-Leistungsschaltern ist kein einzelnes Gerät, sondern ein System. Es besteht hauptsächlich aus dem Vakuum-Leistungsschalter ZW20A-12, der mit der intelligenten Steuerung FDR-02 oder CH-40 zur logischen Beurteilung kombiniert und mit einem Spannungstransformator (JDZW-10) zur Bereitstellung von Signalen ergänzt wird, wodurch eine vollständig wartungsfreie Lösung entsteht.

Der Kernwert dieses Geräts liegt in seinen intelligenten und automatisierten Fehlerbehandlungsfähigkeiten, die hauptsächlich drei Hauptfunktionen erfüllen:

Automatische Isolierung eines Phase-Phase-Kurzschlusses: Wenn in der Abzweigleitung des Benutzers ein Phase-Phase-Kurzschluss auftritt, kann dieser schnell vor der Schutzmaßnahme der übergeordneten Umspannstation auslösen und einen gesperrten Zustand aufrechterhalten, wodurch der Fehler strikt auf die Benutzerseite beschränkt wird und verhindert wird, dass er sich auf das Hauptstromnetz und andere Benutzer auswirkt.

Automatische Beseitigung von einphasigen Erdungsfehlern: Bei einphasigen Erdungsfehlern, die auf Benutzerseite auftreten, kann auch die Initiative ergriffen werden, um den Fehler automatisch zu trennen und zu beseitigen. Dieser Vorgang läuft sehr schnell ab, sodass er für die übergeordnete Umspannstation und andere Benutzer derselben Leitung kaum wahrnehmbar ist, was die Zuverlässigkeit der Stromversorgung und das Benutzererlebnis erheblich verbessert.

Lokalisieren Sie den Fehlerpunkt schnell: Nachdem Maßnahmen ergriffen wurden, können Fehlerinformationen aktiv gemeldet werden. Das Wartungspersonal kann mit speziellen Geräten (z. B. Handheld-Computern) schnell Daten vor Ort auslesen, Fehlerursachen und verantwortliche Benutzer genau lokalisieren und so die Zeit für die Fehlerbehebung und die Wiederherstellung der Stromversorgung erheblich verkürzen.
