Leistungsschalter vs. Trennschalter: Hauptunterschiede und Auswahlhilfe

Ein Wartungsteam kommt an einer Industrieschalttafel an, um ein ausgefallenes Motorschütz auszutauschen. Der Elektriker dreht den Griff des Trennschalters in die Aus-Position, sieht den sichtbaren Luftspalt im Inneren, bringt ein Sperrschild an und beginnt erst dann mit der Arbeit. Dreißig Meter entfernt hat gerade ein Schutzschalter während eines Kurzschlussfehlers ausgelöst und ein beschädigtes Zuleitungskabel isoliert, bevor es jemand bemerkt hat. Beide Geräte unterbrechen den Stromfluss. Sie tun dies jedoch aus völlig unterschiedlichen Gründen, und die Verwendung des einen dort, wo der andere hingehört, führt zu ernsthaften Sicherheits-, Betriebszeit- und Compliance-Problemen.

Was ein Trennschalter bewirkt

Ein Trennschalter, auch Isolator oder Trennschalter genannt, ist ein manuell betätigtes Schaltgerät, dessen Aufgabe es ist, einen Stromkreis oder ein Gerät von seiner Versorgungsquelle zu trennen. In der geöffneten Position entsteht ein positiver, sichtbarer Luftspalt, sodass das Wartungspersonal überprüfen kann, ob der Stromkreis stromlos ist, bevor es ihn berührt. Dieser sichtbare Bruch ist der Hauptgrund für die Existenz von Trennschaltern.

Trennschalter erkennen keinen Überstrom und lösen nicht selbständig aus. Viele Konstruktionen können den normalen Laststrom unterbrechen, sie sind jedoch nicht für die Unterbrechung des Fehlerstroms vorgesehen. Bei einer ordnungsgemäß konzipierten Installation wird der Trennschalter betätigt, nachdem der Stromkreis bereits durch einen Leistungsschalter stromlos gemacht wurde, oder unter Lastbedingungen, die deutlich innerhalb der Nennausschaltkapazität des Schalters liegen.

Was ein Leistungsschalter bewirkt

Ein Leistungsschalter ist ein Schutzschaltgerät, das den Strom automatisch unterbricht, wenn es eine Überlastung oder einen Kurzschluss erkennt. Es kombiniert die alltägliche Schaltfunktion eines Trennschalters mit dem Überstromschutz einer Sicherung, kann jedoch nach dem Auslösen zurückgesetzt werden, anstatt ausgetauscht zu werden.

Der Sensormechanismus im Leistungsschalter misst kontinuierlich den Strom. Wenn der Strom für eine festgelegte Zeit den Nennschwellenwert überschreitet, löst sich der Mechanismus und die Kontakte öffnen sich, wodurch der Lichtbogen in die Lichtbogenkammern gedrückt wird, wo er gelöscht wird. Da sie Fehlerströme bewältigen müssen, verfügen Leistungsschalter über Nennwerte, die Trennschalter nicht haben: Ausschaltvermögen in Kiloampere, Auslösekurven und Kurzzeitfestigkeitswerte.

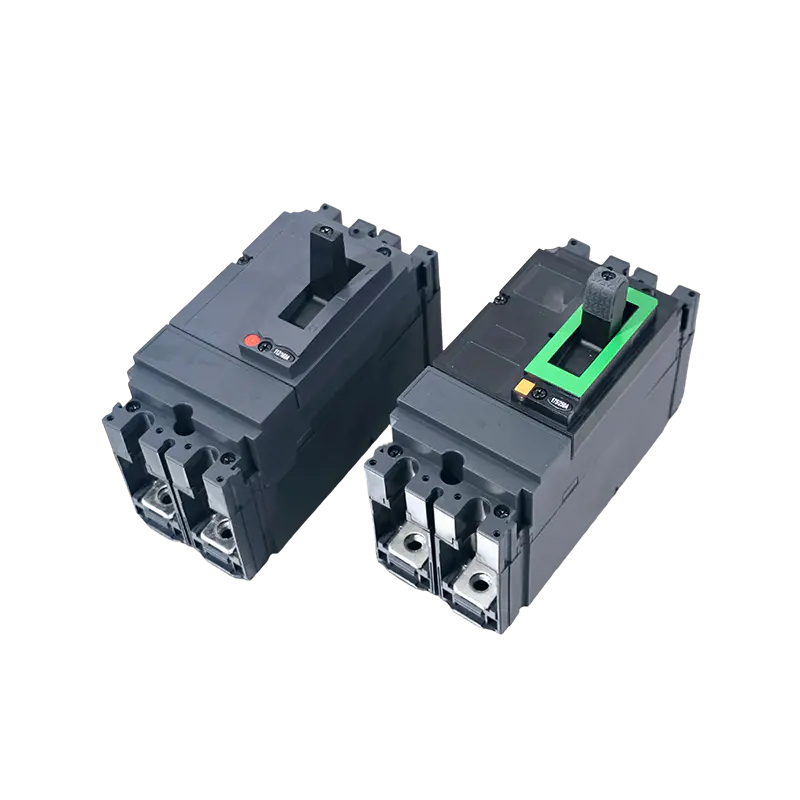

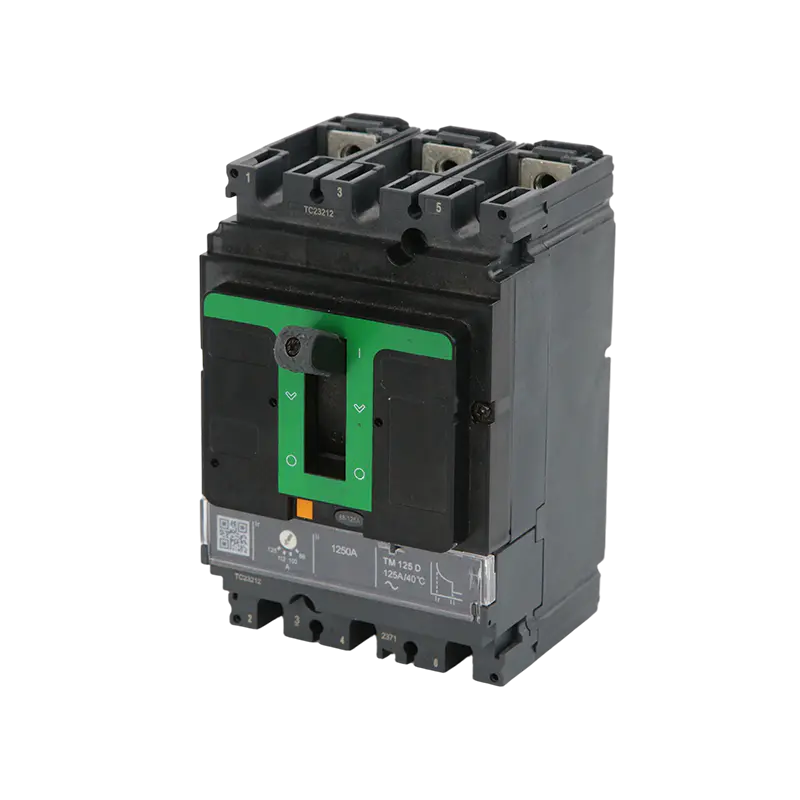

Für Niederspannungsverteilertafeln ist der Kompaktleistungsschalter das Arbeitstier. Ein Kompaktleistungsschalter der Serie EZC deckt Nennwerte von 100 A bis 1600 A ab und kann an Zuleitungskabel und Lasteigenschaften angepasst werden. Die Fähigkeit, Auslöseeinstellungen zu koordinieren, macht einen Leistungsschalter zu einem aktiven Schutzgerät und nicht zu einem passiven Schalter.

EZC Kompaktleistungsschalter 100 A–1600 A für Niederspannungs-Stromverteilung Su Mingtuo, China Großhandel mit EZC-Leistungsschaltern mit geformtem Gehäuse 100 A–1600 A für Lieferanten von Niederspannungs-Stromverteilungen und EZC-Leistungsschaltern mit geformtem Gehäuse ... Produkt anzeigen →

Trennschalter vs. Leistungsschalter: Vergleichstabelle

Hier ist ein direkter Vergleich der beiden Geräte in der Art und Weise, wie Ingenieure sie tatsächlich verwenden.

Hauptunterschiede im Betrieb

Automatische Reaktion versus manuelle Steuerung

Ein Leistungsschalter reagiert auf das, was im Inneren des Leiters passiert. Wenn ein Kabel überlastet ist oder eine Motorwicklung kurzgeschlossen ist, löst der Leistungsschalter von selbst aus. Ein Trennschalter allein bewirkt nichts; Es bleibt einfach im Stromkreis und leitet Strom, bis jemand es betätigt. Wenn die Anwendung Schutz benötigt, reicht ein Trennschalter allein nicht aus.

Sichtbare Isolation versus versteckte Kontakte

Sicherheitsvorschriften und Sperr-/Kennzeichnungsverfahren basieren auf dem Prinzip der sichtbaren Isolierung. Ein Trennschalter sorgt für eine deutliche Offenstellung und oft auch für einen sichtbaren Luftspalt. Ein Leistungsschalter weist eine Griffposition auf, aber die Kontakte sind im geformten Gehäuse versiegelt; man sieht nicht, ob sie wirklich offen sind. Aus diesem Grund betrachten erfahrene Ingenieure einen ausgelösten Leistungsschalter als Hinweis auf einen Fehler, verwenden jedoch dennoch einen sichtbaren Trennschalter, bevor sie praktische Arbeiten zulassen.

Fähigkeit zur Fehlerunterbrechung

Der wichtigste technische Unterschied ist die Ausschaltkapazität. Ein Leistungsschalter wird geprüft, um Kurzschlussströme, beispielsweise 50 kA bei 415 V, schadlos zu unterbrechen. Ein Trennschalter ist für diese Aufgabe nicht ausgelegt. Beim Öffnen eines Trennschalters, während dieser einen Fehlerstrom führt, entsteht ein Lichtbogen, der das Gerät zerstören und den Bediener verletzen kann. Die richtige Reihenfolge ist immer: Zuerst den Leistungsschalter öffnen, dann den Trennschalter betätigen.

Wann sollte ein Trennschalter im Vergleich zu einem Leistungsschalter verwendet werden?

Verwenden Sie einen Trennschalter, wenn

• Vor der Wartung benötigen Sie eine abschließbare, sichtbare Absperrung.
• Der Schalter befindet sich hinter einem Leistungsschalter oder einer Sicherung, die bereits Schutz bietet.
• Sie benötigen eine lokale Trennung am Gerät, beispielsweise einen Klimaanlagen-Trennschalter oder einen Motortrennschalter.

Verwenden Sie bei Bedarf einen Schutzschalter

• Sie benötigen einen automatischen Überlast- und Kurzschlussschutz für einen Abzweig oder eine Last.
• Das Gerät ist ohne vorgeschalteten Schutz direkt an einen Verteilerbus angeschlossen.
• Sie müssen die Stromversorgung nach einem Fehler schnell wiederherstellen, ohne auf Ersatz-Sicherungseinsätze warten zu müssen.
• Sie entwerfen den Haupteingangsschutz für eine Schalttafel.

Verwenden Sie beide zusammen, wenn

Die Installation muss sowohl geschützt als auch wartbar sein. In einem Motorsteuerzentrum schützt ein Leistungsschalter oder Sicherungsschalter den Abzweigstromkreis, während ein Trennschalter am Motor für sichtbare Isolierung sorgt. In Mittelspannungs-Umspannwerken ist die VS1 12 kV Vakuum-Leistungsschalter für den Innenbereich löscht Störungen und schaltet den Laststrom, während ein danebenliegender Trennschalter dem Wartungspersonal eine sichtbare Pause verschafft.

VS1 12kV Mittelspannungs-Innenausbau-Vakuum-Leistungsschalter, 31,5kA Lieferanten, Mingtuo, China Großhandel VS1 12kV Mittelspannungs-Innenausbau-Vakuum-Leistungsschalter, 31,5kA Lieferanten und VS1 12kV Mittelspannungs-Indo... Produkt anzeigen →

Wie sie in realen Installationen zusammenarbeiten

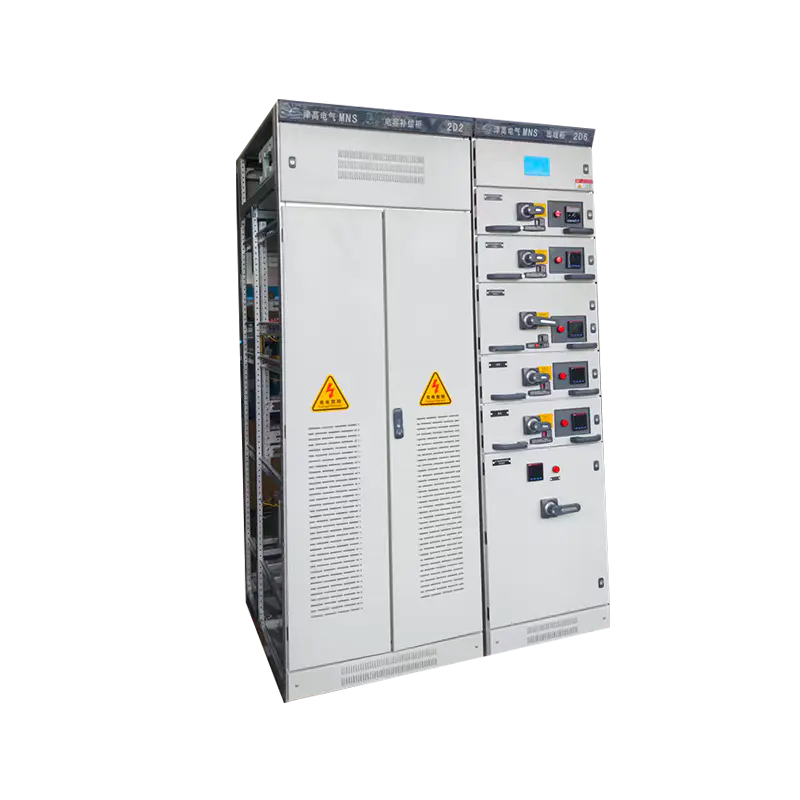

Industrielle Niederspannungsverteilung

In einer typischen Niederspannungsschaltanlage schützt der Haupteingangsschalter die Sammelschiene und die Einspeiseschalter schützen jeden Ausgangsstromkreis. An der Maschine selbst sorgt ein lokaler Trennschalter für die gemäß Arbeitserlaubnis erforderliche abschließbare Trennstelle. Diese zweischichtige Anordnung ist der Standard für industrielle Energiesysteme. Bei großen Verteilungssystemen mit hoher Fehlerquote wird häufig ein offener Leistungsschalter an der Hauptschiene eingesetzt. A Hochleistungs-Leistungsschalter mit Nennstrom von 1600 A bis 6300 A kombiniert einen einstellbaren Überstromschutz mit einem Ausfahrdesign, sodass der gesamte Leistungsschalter für Wartungsarbeiten physisch herausgezogen werden kann, während die Platine unter Spannung bleibt.

Hochleistungs-Leistungsschalter 1600 A–6300 A, Festnetz- und Einschubausführung Mingtuo, China Großhandel mit Hochleistungs-Luftleistungsschaltern 1600A–6300A, Lieferanten für feste und ausfahrbare Leistungsschalter und Hochleistungs-Luftleistungsschalter... Produkt anzeigen →

Umspannwerke und Mittelspannungsnetze

In einem Umspannwerk ist der Unterschied noch deutlicher. Der Vakuum-Leistungsschalter löscht Fehlerströme und führt Lastschaltungen im Normalbetrieb durch. Der Trennschalter wird erst betätigt, wenn der Leistungsschalter geöffnet ist. Es ist niemals zu erwarten, dass der Laststrom unterbrochen wird. Das Bedienpersonal überprüft die sichtbare Offenstellung des Trennschalters und führt dann eine Erdung durch, bevor an der Sammelschiene gearbeitet wird.

Solar-PV- und Notstromsysteme

Gleichstromkreise stellen ihre eigenen Herausforderungen dar. Ein PV-Array benötigt einen DC-Isolator, damit Installateure die Module trennen können, bevor sie den Wechselrichter berühren, und ein DC-Schutzschalter schützt die Kabel vor Überstrom. Notstromsysteme zeigen das gleiche Muster: Ein automatischer Umschalter wählt zwischen dem Versorgungsunternehmen und dem Generator, bietet jedoch keinen Schutz. Die Leistungsschalter an jedem eingehenden Feeder tun dies. Wenn Sie ein vollständiges Schutzlayout durcharbeiten, ist unser Leitfaden zum elektrischen Schutz im Nieder- und Mittelspannungsbereich erläutert die Auswahllogik genauer.

Zu überprüfende Standards und Bewertungen

Wenn Sie eines der Geräte spezifizieren, muss der Hersteller angeben, welchem Standard es entspricht. Trennschalter sind nach IEC 60947-3 oder UL 98 geprüft. Leistungsschalter sind nach IEC 60947-2 oder UL 489 geprüft. Der Produktname allein sagt nicht aus, ob das Gerät Fehlerströme unterbrechen kann; Überprüfen Sie das Bemessungsausschaltvermögen, den Bemessungsstrom und bei Trennschaltern die Gebrauchskategorie, die festlegt, ob sie den Laststrom unterbrechen oder nur einen bereits stromlosen Stromkreis isolieren können.

Ein Trennschalter mit Sicherung ist der Mittelweg. Es kombiniert einen manuellen Schalter mit Sicherungshaltern und bietet so einen Überstromschutz durch die Sicherungen. Sobald die Sicherungen durchbrennen, müssen sie ersetzt werden, und die Ausschaltleistung der Sicherung muss mit dem verfügbaren Fehlerstrom übereinstimmen. In den meisten Industrieschalttafeln ist ein rücksetzbarer Leistungsschalter praktischer, da er die Bevorratung von Reservesicherungen vermeidet und eine schnellere Wiedereinschaltung ermöglicht.

Häufige Fehler, die es zu vermeiden gilt

• Verwendung eines Trennschalters als einziger Schutz für einen Motor oder Einspeisung. Wenn das Kabel ausfällt, reagiert der Schalter nicht und die Isolierung brennt, bis ein vorgeschaltetes Gerät auslöst.
• Einen Leistungsschalter als ausreichende Isolierung für die Wartung betrachten. Ein Leistungsschalter in der Aus-Position ist normalerweise akzeptabel, aber viele Sicherheitsmaßnahmen erfordern eine sichtbare Isolierung.
• Betreiben eines Trennschalters unter Last ohne Prüfung seiner Gebrauchskategorie. Einige Isolatoren sind für Lasttrennung ausgelegt; viele sind nur für den Leerlaufbetrieb vorgesehen.
• Ignorieren der Nennleistung der Ausschaltkapazität. Die Auswahl eines Trennschalters mit einer geringeren Kurzschlussfestigkeit als dem verfügbaren Fehlerstrom birgt die Gefahr der Zerstörung von Geräten und Verletzungen des Bedieners.
• Verwendung eines Sicherungshalters, wenn eine Wartungstrennung erforderlich ist. Schalter mit Sicherungen haben keinen sichtbaren Luftspalt, es sei denn, die Sicherungen werden entfernt.

Fazit

Wählen Sie ein Leistungsschalter wenn der Job einen automatischen Schutz erfordert. Es erkennt Überlastungen und Kurzschlüsse, unterbricht diese sicher und kann nach Behebung des Fehlers zurückgesetzt werden. Wählen Sie einen Trennschalter, wenn die Arbeit eine positive, sichtbare und abschließbare Trennung erfordert, damit Personen sicher arbeiten können. In Industrie-, Gewerbe- und Versorgungsanlagen ist die richtige technische Antwort normalerweise beides: ein Leistungsschalter zum Schutz und ein Trennschalter zur Isolierung.

Der Leistungsschalter ist die Komponente, die Schäden bei einem Fehler verhindert, daher verdient seine Auswahl die größte Aufmerksamkeit. Als Hersteller von Nieder- und Mittelspannungs-Leistungsschaltern entwickelt Mingtuo Electrical seine Produkte genau für diese Fehlerbedingungen. Sie können überprüfen Unser Firmenhintergrund um die dahinter stehende Fertigungs- und Prüfphilosophie zu verstehen.
