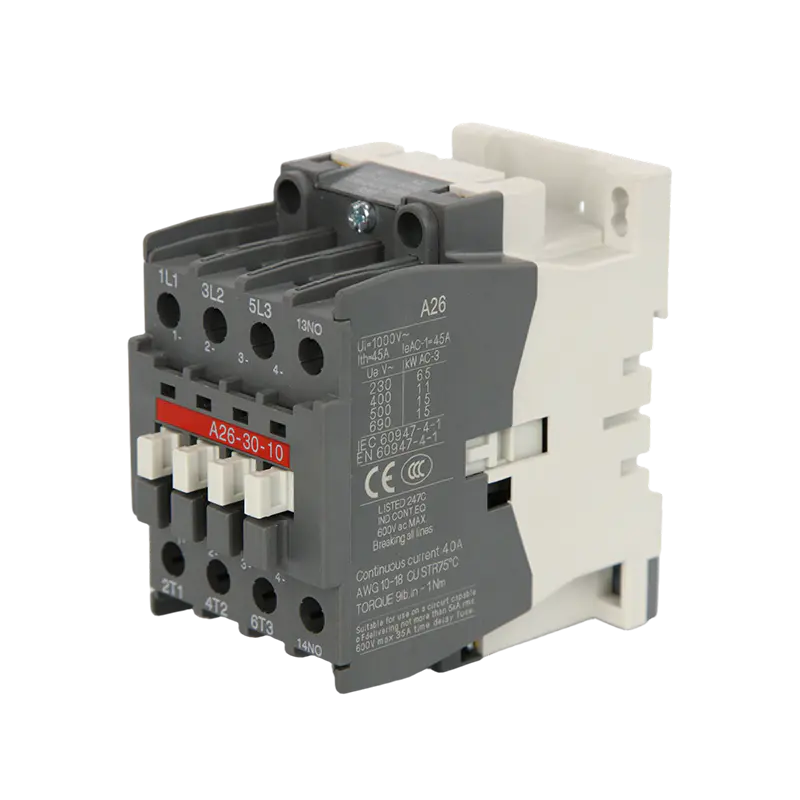

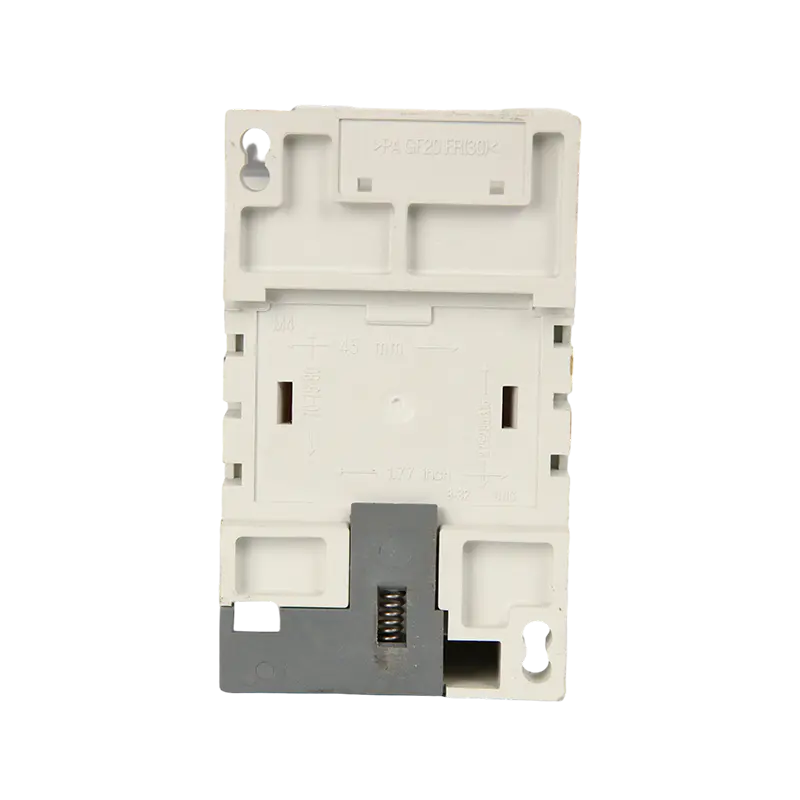

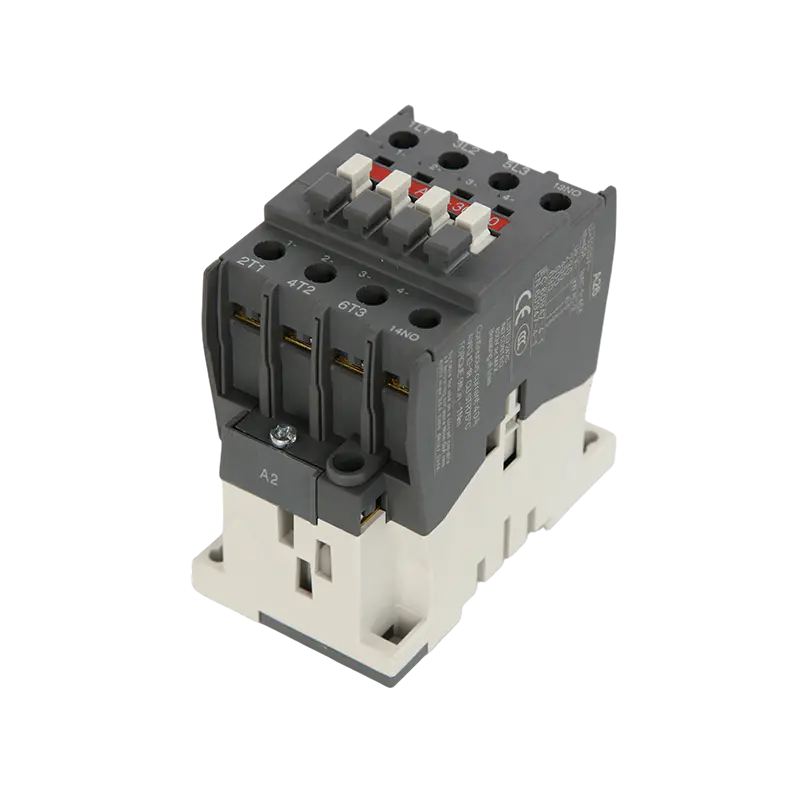

Großhandel AC-Schütz 40A 380V 3P – Industrielles Motorstarterrelais
Zuhause / Produkte / Andere Produkte / Schütze / AC-Schütz 40A 380V 3P – Industrielles Motorstarterrelais

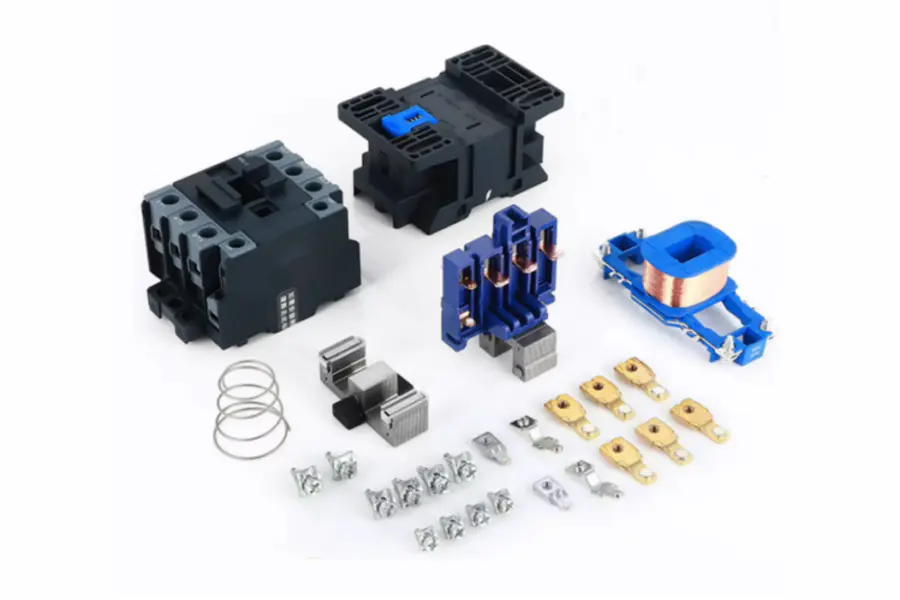

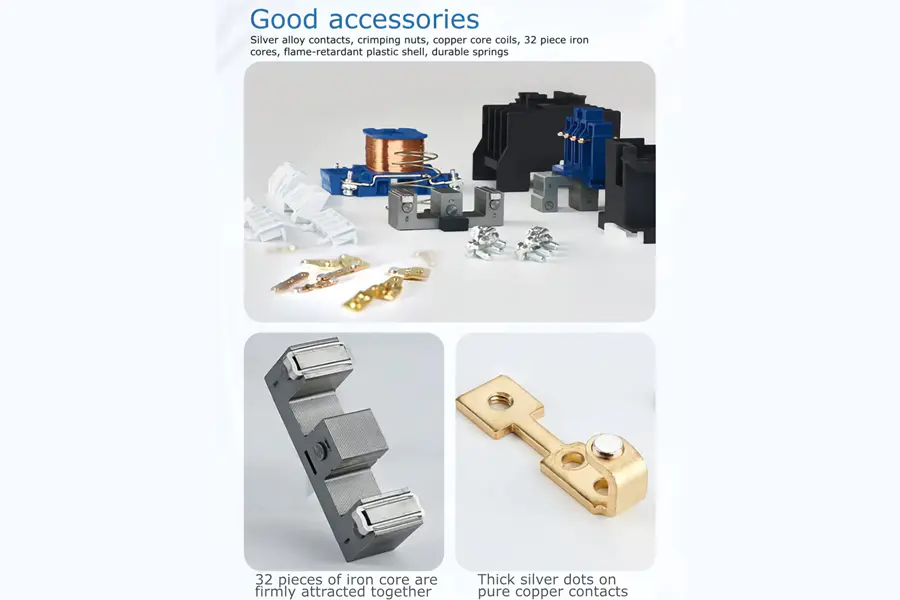

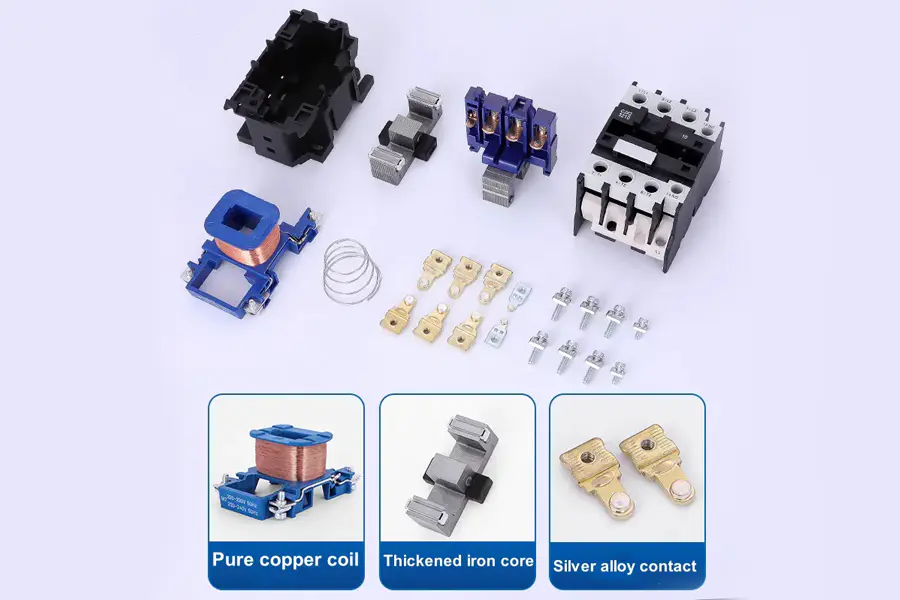

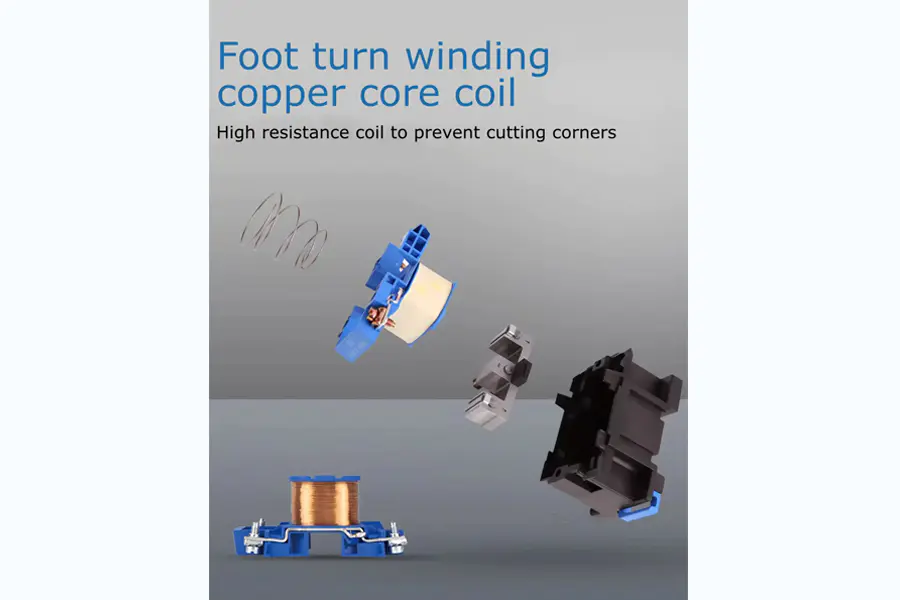

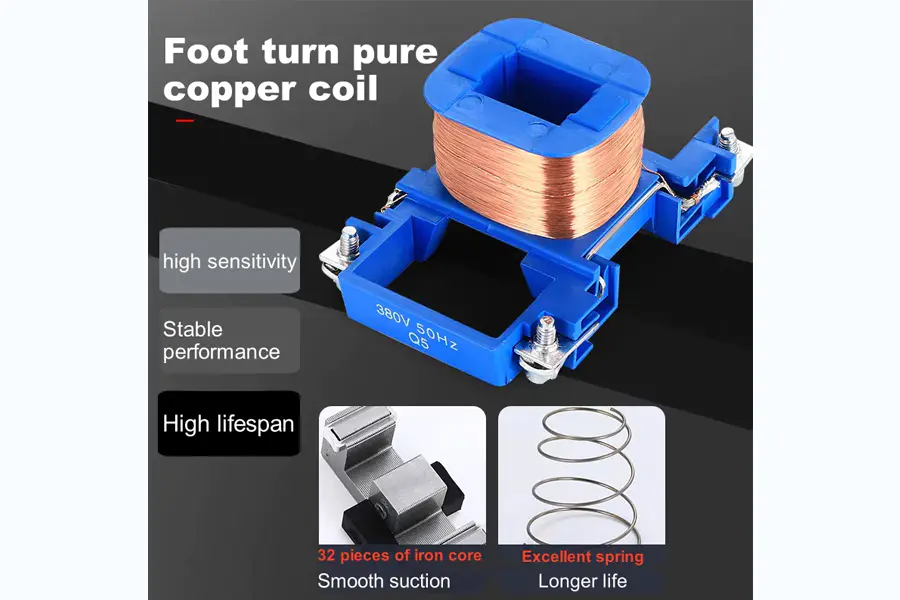

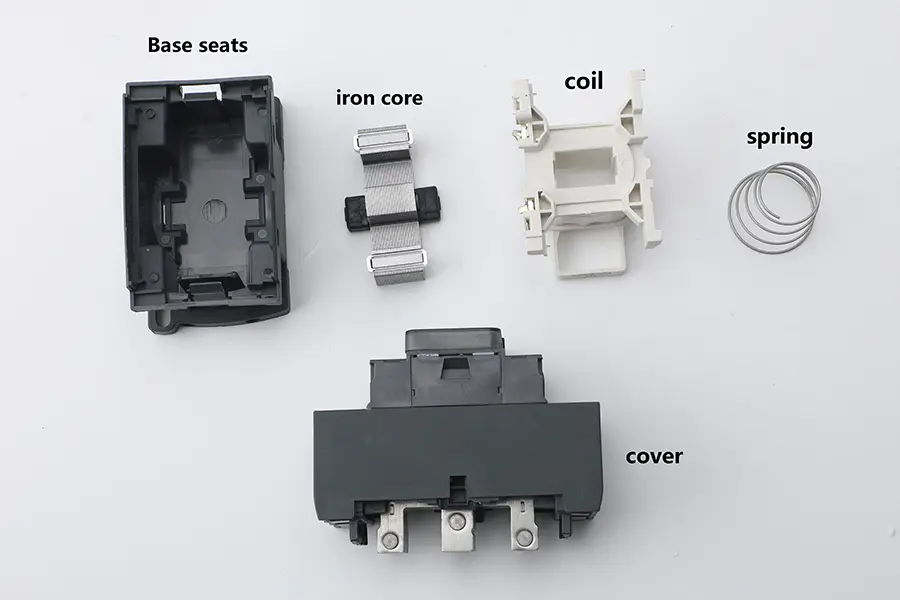

Wenn das Wechselstromschütz mit Strom versorgt wird, erzeugt die interne Spule ein Magnetfeld, wodurch sich der bewegliche Eisenkern und der stationäre Eisenkern gegenseitig anziehen. Diese Bewegung bringt das Kontaktsystem dazu, mit den stationären Kontakten in Eingriff zu kommen und so den Stromkreis zu schließen. Wenn die Spule stromlos ist, verschwindet die Anziehungskraft und die Rückstellfeder hebt den beweglichen Eisenkern an, trennt die Kontakte und unterbricht den Stromkreis.
 | |
 | |
 | |
-

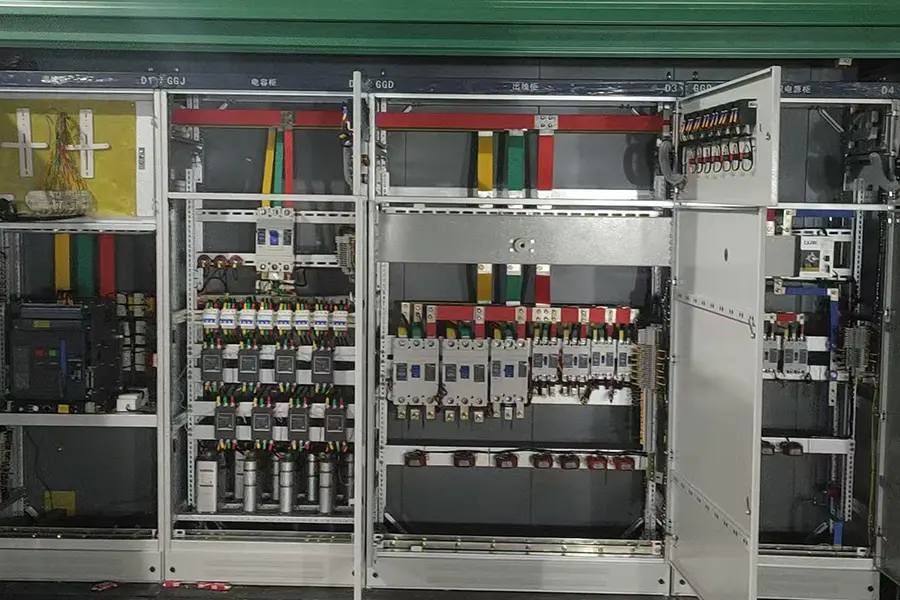

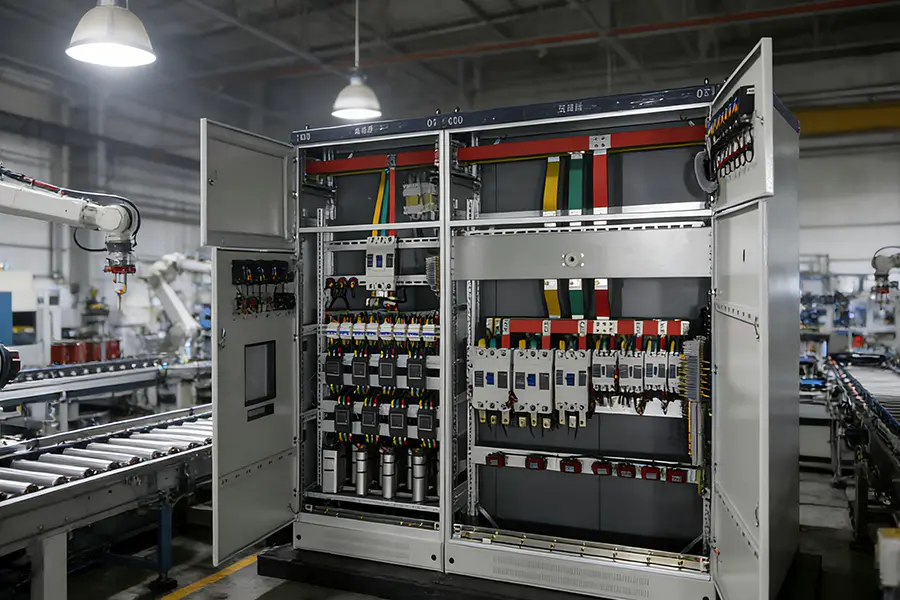

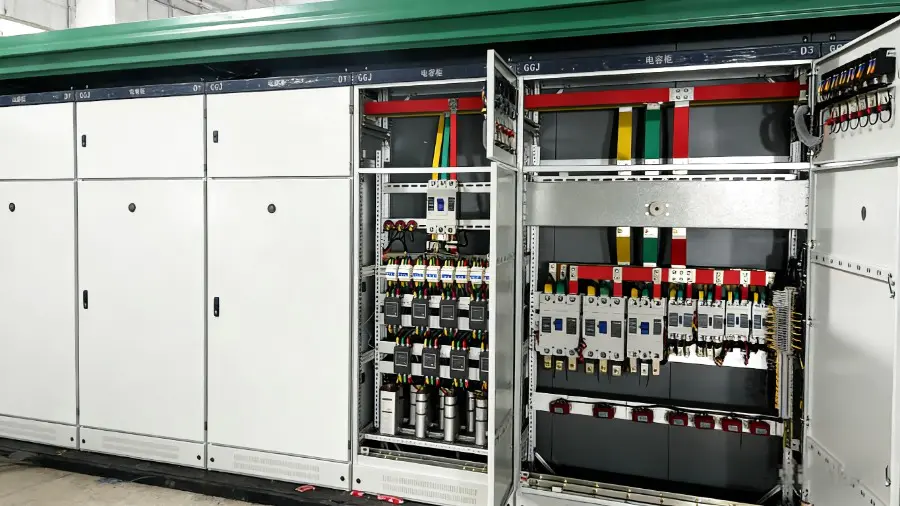

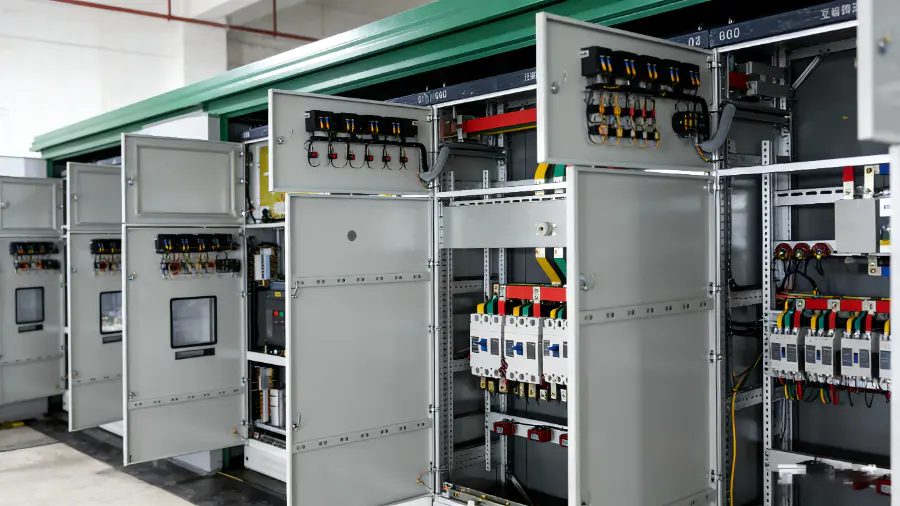

Project Cases
-

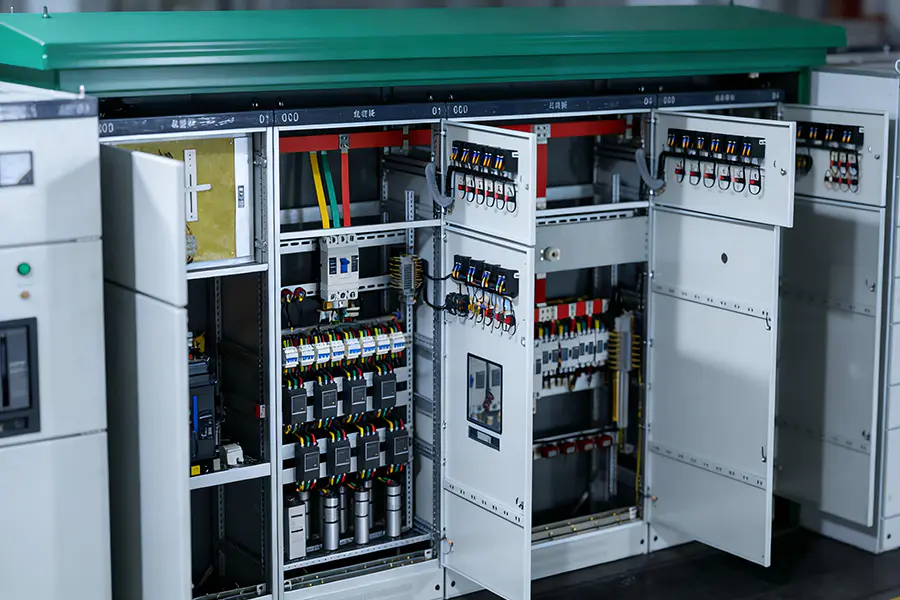

Project Cases
-

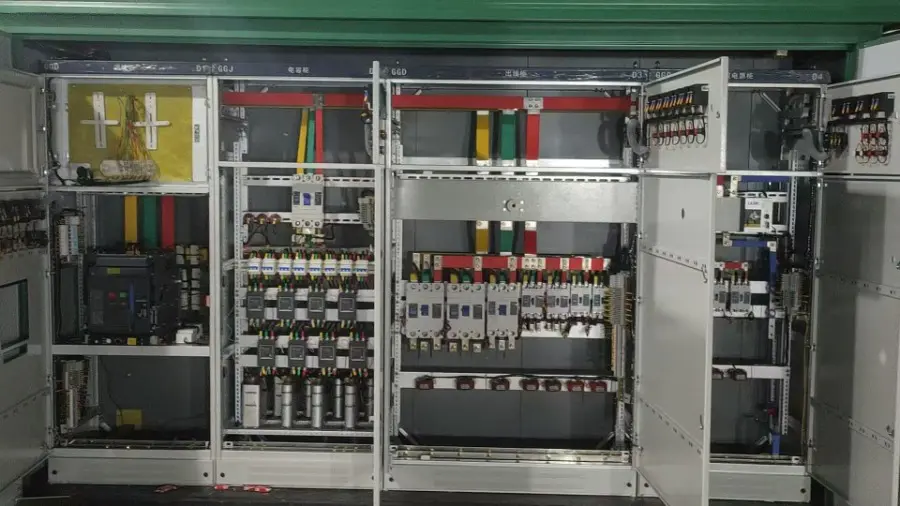

Project Cases
-

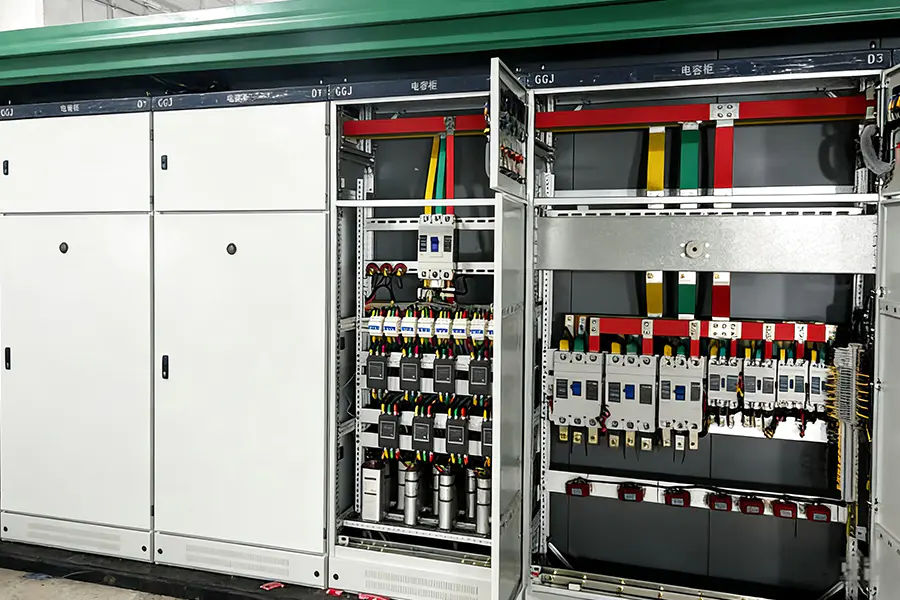

Project Cases
-
Project Cases
| Maximale Leistung des Elektromotors AC 0≤55°C,400V | 4 | 5.5 | 7.5 | 11 | 15 | 18.5 | 22 | 30 | 37 |
| Produktmodell (AC-Liniendiagramm) | AX09 | AX12 | AX18 | AX25 | AX32 | AX40 | AX50 | AX65 | AX80 |
| Bemessungsarbeitsstrom AC-3 0≤55°C,400V | 9 | 12 | 18 | 25 | 32 | 40 | 50 | 65 | 80 |
| Bemessungsarbeitsstrom AC-1 0≤55°C,400V | 22 | 25 | 27 | 32 | 55 | 60 | 100 | 115 | 125 |
| Modellltyp | 9 | 12 | 18 | 25 | 32 | 40 | 50 | 65 | 80 | 95 | |
| Bemessungsarbeitsstrom (A) | AC3 | 9 | 12 | 18 | 25 | 32 | 40 | 50 | 65 | 80 | 95 |
| AC4 | 3.5 | 5 | 7.7 | 8.5 | 12 | 18.5 | 24 | 28 | 37 | 44 | |
| Drehstrommotor AC－3-Niveau (kW) | 220/230V | 2.2 | 3 | 4 | 5.5 | 7.5 | 11 | 15 | 18.5 | 22 | 25 |
| 380/400V | 4 | 5.5 | 7.5 | 11 | 15 | 18.5 | 22 | 30 | 37 | 45 | |
| 415V | 4 | 5.5 | 9 | 11 | 15 | 22 | 25 | 37 | - | - | |
| 500V | 5.5 | 7.5 | 10 | 15 | 18.5 | 22 | 30 | 37 | - | - | |
| 660/690V | 5.5 | 7.5 | 10 | 15 | 18.5 | 30 | 33 | 37 | 45 | 45 | |
| NennheizstromIth(A) | 20 | 20 | 30 | 32 | 40 | 50 | 60 | 80 | 125 | 125 | |
| Elektrische Lebensdauer (10000 Zyklen) | AC3 | 100 | 100 | 100 | 100 | 80 | 80 | 60 | 60 | 60 | 60 |
| AC4 | 20 | 20 | 20 | 20 | 20 | 15 | 15 | 15 | 10 | 10 | |
| Mechanische Lebensdauer (10000 Zyklen) | 1000 | 1000 | 1000 | 1000 | 800 | 800 | 800 | 800 | 600 | 600 | |
| Kontaktmodell | 3P NR | 3P NC NR | |||||||||
| Model | Nennstrom (A) | Hauptkontakt | Hilfskontakt | Einphasige Lastleistung (kW) | Dreiphasige Lastleistung (kW) |
| CJX2-0910 | 9A | 3NEIN | 1NEIN | 1,8 kW | 3,5 kW |
| CJX2-0901 | 9A | 3NEIN | 1NC | 1,8 kW | 3,5 kW |
| CJX2-1210 | 12A | 3NEIN | 1NEIN | 2,5 kW | 5KW |
| CJX2-1201 | 12A | 3NEIN | 1NC | 2,5 kW | 5KW |
| CJX2-1810 | 18A | 3NEIN | 1NEIN | 3,5 kW | 7,5 kW |
| CJX2-1801 | 18A | 3NEIN | 1NC | 3,5 kW | 7,5 kW |
| CJX2-2510 | 25A | 3NEIN | 1NEIN | 5KW | 8,5 kW |
| CJX2-2501 | 25A | 3NEIN | 1NC | 5KW | 8,5 kW |
| CJX2-3210 | 32A | 3NEIN | 1NEIN | 6KW | 12KW |
| CJX2-3201 | 32A | 3NEIN | 1NC | 6KW | 12KW |
| CJX2-4011 | 40A | 3NEIN | 1NEIN 1NC | 8KW | 18,5 kW |
| CJX2-5011 | 50A | 3NEIN | 1NEIN 1NC | 10KW | 24KW |
| CJX2-6511 | 65A | 3NEIN | 1NEIN 1NC | 12,5 kW | 28KW |
| CJX2-8011 | 80A | 3NEIN | 1NEIN 1NC | 15,5 kW | 37KW |
| CJX2-9511 | 95A | 3NEIN | 1NEIN 1NC | 18,5 kW | 44KW |
