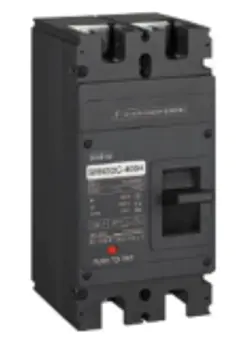

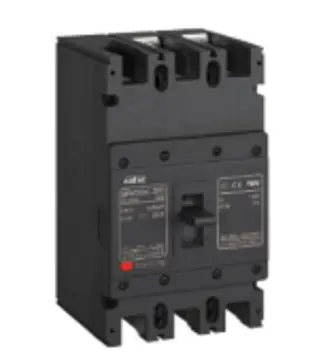

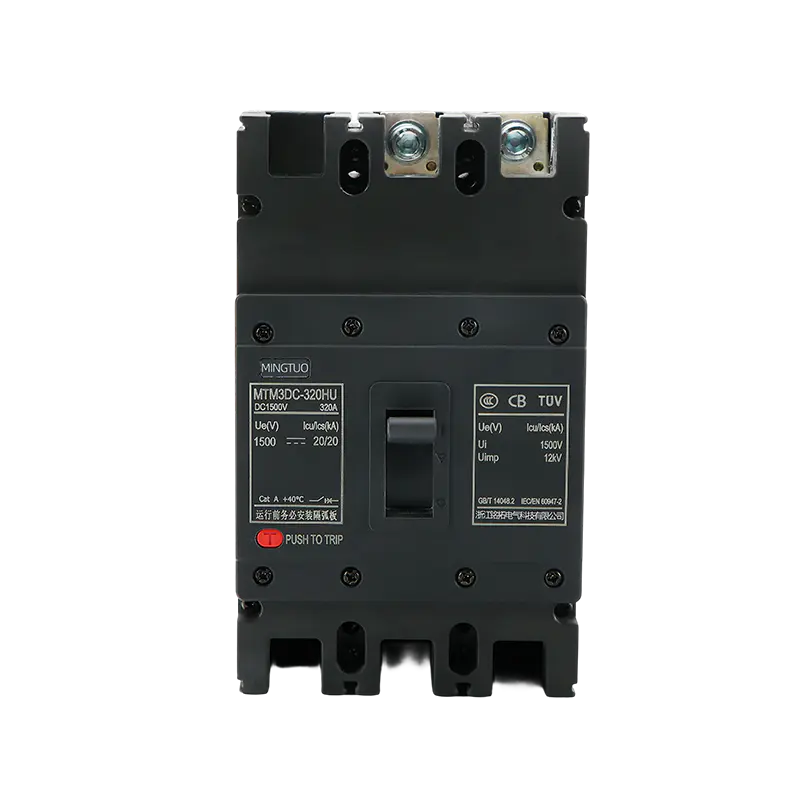

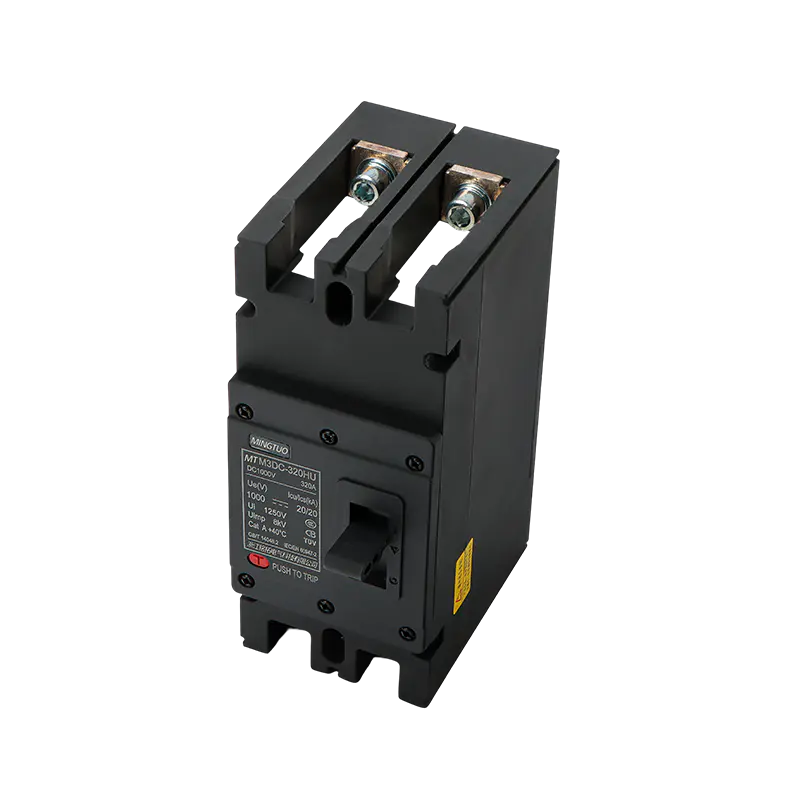

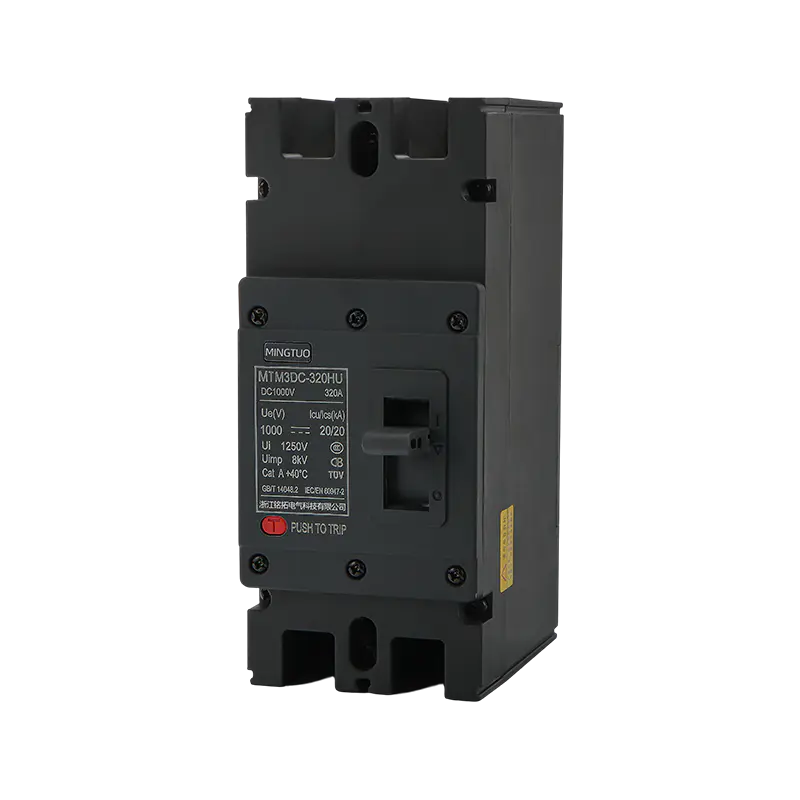

Zuhause / Produkte / Kompaktleistungsschalter / MCCB der Serie MTM3 / PV DC MCCB 1000 V 630 A Solar-Leistungsschalter für den Panel-Schutz
Dieser Leistungsschalter bietet zuverlässigen Überlast-, Kurzschluss- und Lichtbogenfehlerschutz für die Photovoltaik-Gleichstromseite durch den Arbeitsablauf „Fehlererkennung → schnelle Auslösung → magnetische Löschung von Lichtbögen“ und unterstützt gleichzeitig eine sichere Isolierung und Statusüberwachung, um den sicheren und stabilen Betrieb des Systems zu gewährleisten.
Unsere Leistungsschalter entsprechen den strengen internationalen Sicherheitsstandards und werden strengen Tests unterzogen, um eine konstante Leistung über die gesamte Lebensdauer Ihres Systems von 25 Jahren sicherzustellen.
| 1. Überlegene Gleichstromleistung | Hohes Schaltvermögen bis zu 25 kA bei 1000–1500 V DC Blitzschnelle Fehlererkennung und -unterbrechung von 0,5 ms Zuverlässige Unterdrückung von Gleichstromlichtbögen zum Schutz von Geräten und Personal |
| 2. Außergewöhnliche Haltbarkeit | UV-beständiges Gehäuse mit Schutzart IP65 Salzsprühkorrosionsbeständig, 1000h getestet Mindestens 20.000 mechanische Betätigungszyklen Funktioniert zuverlässig unter extremen Umgebungsbedingungen |
| 3. Intelligente Funktionen | Integrierte Fehlerüberwachung und Fernbedienungsmöglichkeit Klare Statusanzeigen für Echtzeit-Systemüberwachung Temperaturkompensationstechnologie für verbesserten Schutz |
| 4. Zertifizierte Qualitätssicherung | TÜV Rheinland zertifiziert, UL 489B konform Einhaltung der Norm IEC 60947-2 Vor dem Versand zu 100 % im Werk getestet, um eine gleichbleibende Leistung zu gewährleisten |
| 5. Einfache Installation und Wartung | 35 % kompakter als herkömmliche DC-Leistungsschalter Werkzeuglose Zubehörinstallation und nach vorne gerichtete Anschlussklemmen Vielseitig einsetzbar für DIN-Schienen- oder Schalttafelmontage |
| 6. Kosteneffizienz | Längere Lebensdauer als Standardlösungen Reduzierter Wartungsaufwand Direktpreise ab Werk mit 3 Jahren Garantie und weltweitem Support |
-
MCCB Instantaneous Test
-
MCCB Temperature Rise Test Bench
-
MCCB Temperature Rise Test Bench
-
MCCB Temperature Rise Test Bench
-
MCCB Temperature Rise Test Bench
-
MCCB Assemble
-
MCCB Assemble
-
MCCB Temperature Rise Test Bench
Um die Transportsicherheit zu gewährleisten, werden unsere Elektroprodukte in verstärkten Holzkisten exportiert. Die Kisten werden einer Wärmebehandlung unterzogen und tragen das ISPM-15-Zeichen, was eine schnelle Zollabfertigung ermöglicht. Das erhöhte Bodendesign erleichtert die Bedienung mit dem Gabelstapler, während die interne stoßdämpfende Befestigung dafür sorgt, dass die Produkte unversehrt ankommen. Alle Außenkisten sind deutlich gekennzeichnet und entsprechen den internationalen Logistikstandards.
-
Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
-
Box-typesubstation ACB VCB MCCB
-
Power transmission successful
-
Box-typesubstation ACB VCB MCCB
-
Box-typesubstation ACB VCB MCCB
| AUSSEN |  |  | |||||
| Muschelrahmen | Modell SRM3DC-320 | SRM3DC-400 | |||||
| Anzahl der Pole | 2 | drei | 2 | drei | |||
| Seimessungsbetriebsspannung Ue(V) | DC500 | DC1000 | DC1500 | DC250/500 | DC750/1000 | DC1250/1500 | DC1250/1500 |
| Seimessungsisolationsspannung Ui(V) | DC1250 | DC1500 | DC1500 | ||||
| Seimessungs-Stoßfestigkeit Uimp(kV) | acht | 12 | 12 | ||||
| Nennstrom In(A) | 63, 80, 100, 125, 140, 160, 180, 200, 225, 250, 280, 315, 320 | 225, 250, 315, 350, 400 | |||||
| Nenngrenzkurzschluss-Ausschaltvermögen Icu(kA) | 50 | 20 | 20 | 65 | 35 | 15 | 15 (2-poliger Ring) 20[3-polige Saite) |
| eins | eins | / | 70 | 40 | 20 | 20[2－Polschnur) 25 (3-polige Saite) | |
| Ics(kA) Anschlussart des Seitriebskurzschlussausschaltvermögens | Ics=100 % Icu | ||||||
| Auf und ab, ab und auf (2P, 320/3P) Geh rein und raus, geh rauf und raus (3P) | |||||||
| Nutzungskategorie | A | ||||||
| Hat es eine Isolationsfunktion? | Be
| ||||||
| Betriebsumgebungstemperatur | -35℃~ 70℃ | ||||||
| Mechanische Lebensdauer (Zeiten) | 20000 | zehntausend | |||||
| Elektrische Lebensdauer (Zeiten) | 3000 | 2000 | 1500 | 1000 | 1000 | 700 | 500 |
| Erfüllen Sie ein Kriterium | IEC/EN 60947-2, GB/T 14048.2 | ||||||

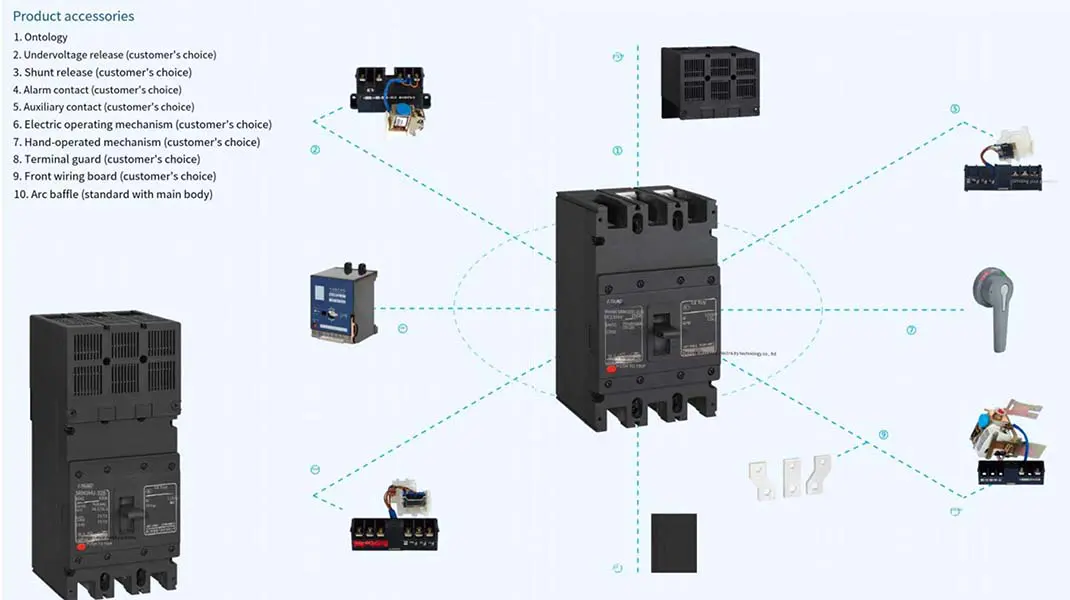

| Anhang | Separate Erregung, Hilfsfunktion, Alarm, manueller Betrieb und elektrischer Betrieb | ||||||
| Authentifizierung | CCC, CE, TÜV | ||||||
| Maß (Länge × Breite × Höhe)(mm) | 180×76×126 (2P) 180×107×126 (3P) | 250×124×165 (2P) 250×182×165 (3P) | |||||
| Bemerkungen | Der 320-Schalenrahmen ist unterteilt in H: Typ mit hoher Bruchlast und R: Typ mit Strombegrenzung | ||||||
| AUSSEN |  |  | ||||||

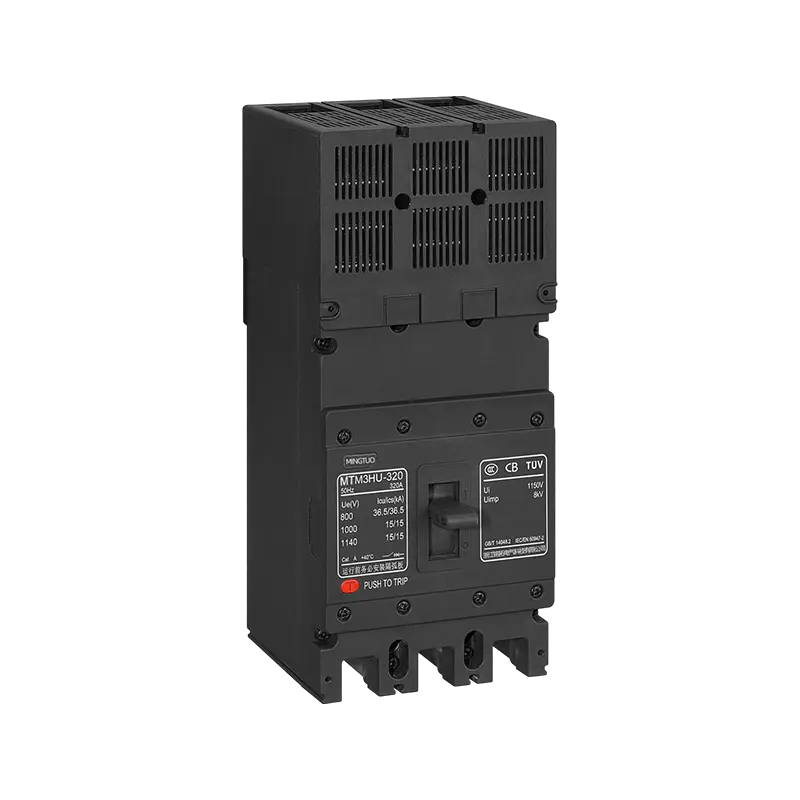

| Muschelrahmen | SRM3HU-320 | SRM3HU-400 | ||||||
| Anzahl der Pole | drei | drei | ||||||
| Seimessungsbetriebsspannung Ue(V) | AC415 | AC500/600 | AC800 | AC1000/1400 | AC415 | AC500/690 | AC800 | AC1000/1140 |
| Seimessungsisolationsspannung Ui(V) | AC1150 | |||||||
| Seimessungs-Stoßfestigkeit Uimp(kV) | acht | 12 | ||||||
| Nennstrom In(A) | 63, 80, 100, 125, 140, 160, 180, 200, 225, 250, 280, 315, 320 | 250, 280, 315, 320, 350, vierhundert | ||||||
| Nenngrenzkurzschluss-Ausschaltvermögen Icu(kA) | achty-five | 50 | 36.5 | 10 | achty-five | 50 | 36.5 | 10 |
| eins | ! | eins | eins | 100 | 60 | 50 | 15 | |
| Ics(kA) Anschlussart des Seitriebskurzschlussausschaltvermögens | Ics=100 % Icu | |||||||
| Nutzungskategorie | A | |||||||
| Hat es eine Isolationsfunktion? | Be | |||||||
| Betriebsumgebungstemperatur | -35℃~ 70℃ | |||||||
| Mechanische Lebensdauer (Zeiten) | 20000 | zehntausend | ||||||
| Elektrische Lebensdauer (Zeiten) | 3000 | 3000 | 3000 | 2000 | 1000 | 1000 | 1000 | 700 |
| Erfüllen Sie ein Kriterium | IEC/EN 60947-2, GB/T 14048.2 | |||||||
| Anhang | Separate Erregung, Hilfsfunktion, Alarm, manueller Betrieb und elektrischer Betrieb | |||||||
| Authentifizierung | CCC, CE, TÜV | |||||||
| Maß (Länge × Breite × Höhe)(mm) | 180×107×126 (3P) | 250×182×165 (3P) | ||||||
| Bemerkungen | Der 320-Schalenrahmen ist unterteilt in H: Typ mit hoher Bruchlast und R: Typ mit Strombegrenzung | |||||||
| AUSSEN |  | | ||||||
| Muschelrahmen | SRM3HU-630 | SRM3HU-800 | ||||||
| Anzahl der Pole | drei | drei | ||||||
| Seimessungsbetriebsspannung Ue(V) | AC415 | AC500/600 | AC800 | AC1000/1400 | AC415 | AC500/690 | AC800 | AC1000/1140 |
| Seimessungsisolationsspannung Ui(V) | AC1150 | |||||||
| Seimessungs-Stoßfestigkeit Uimp(kV) | 12 | 12 | ||||||
| Nennstrom In(A) | 500 630 | 700, achthundert | ||||||
| Nenngrenzkurzschluss-Ausschaltvermögen Icu(kA) | achty-five | 50 | 36.5 | 10 | achty-five | 50 | 36.5 | 10 |
| 100 | 60 | 50 | 15 | 100 | 60 | 50 | 15 | |
| Ics(kA) Anschlussart des Seitriebskurzschlussausschaltvermögens | Ics=100 % Icu | |||||||
| Nutzungskategorie | A | |||||||
| Hat es eine Isolationsfunktion? | Be | |||||||
| Betriebsumgebungstemperatur | -35℃~ 70℃ | |||||||
| Mechanische Lebensdauer (Zeiten) | 5000 | zehntausend | ||||||
| Elektrische Lebensdauer (Zeiten) | 1000 | 1000 | 1000 | 700 | 1000 | 1000 | 1000 | 700 |
| Erfüllen Sie ein Kriterium | IEC/EN 60947-2, GB/T 14048.2 | |||||||
| Anhang | Separate Erregung, Hilfsfunktion, Alarm, manueller Betrieb und elektrischer Betrieb | |||||||
| Authentifizierung | CCC, CE, TÜV | |||||||
| Maß (Länge × Breite × Höhe)(mm) | 250×182×165 (3P) | 250×182×165 (3P) | ||||||
| AUSSEN |  |  | ||||||
| Muschelrahmen | Modell SRM3DC-320 | SRM3DC-800 | ||||||
| Anzahl der Pole | 2-drei | 2-drei | ||||||
| Seimessungsbetriebsspannung Ue(V) | DC500 | DC1000 | DC1500 | DC250/500 | DC750/1000 | DC1250/1500 | DC1250/1500 | |
| Seimessungsisolationsspannung Ui(V) | DC1250 | DC1500 | DC1500 | |||||
| Seimessungs-Stoßfestigkeit Uimp(kV) | acht | 12 | 12 | |||||
| Nennstrom In(A) | 63, 80, 100, 125, 140, 160, 180, 200, 225, 250, 280, 315, 350 | 225, 250, 315, 350, vierhundert | ||||||
| Nenngrenzkurzschluss-Ausschaltvermögen Icu(kA) | 50 | 20 | 20 | 65 | 35 | 15 | 15 (2-poliger Strang) 20 (3-polige Saite) | |
| eins | eins | / | 70 | 40 | 20 | 20 (2-Pol-String) 25 (3-polige Saite) | ||
| Ics(kA) Anschlussart des Seitriebskurzschlussausschaltvermögens | Ics=100 % Icu | |||||||
| Nutzungskategorie | A | |||||||
| Hat es eine Isolationsfunktion? | Be | |||||||
| Betriebsumgebungstemperatur | -35℃~ 70℃ | |||||||
| Mechanische Lebensdauer (Zeiten) | 20000 | zehntausend | ||||||
| Elektrische Lebensdauer (Zeiten) | 3000 | 2000 | 1500 | 1000 | 1000 | 700 | 500 | |
| Erfüllen Sie ein Kriterium | IEC/EN 60947-2, GB/T 14048.2 | |||||||
| Anhang | Separate Erregung, Hilfsfunktion, Alarm, manueller Betrieb und elektrischer Betrieb | |||||||
| Authentifizierung | CCC, CE, TÜV | |||||||
| Maß (Länge × Breite × Höhe)(mm) | 180×76×126(2P) 180×107×126 (3P) | 250×124×165 (2P) 250×182×165(3P) | ||||||
