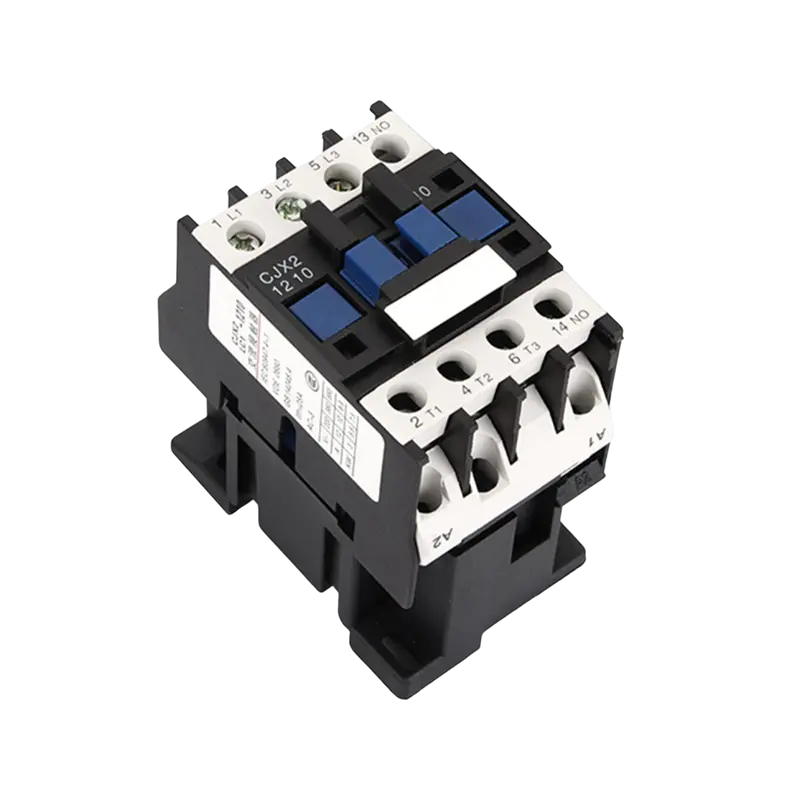

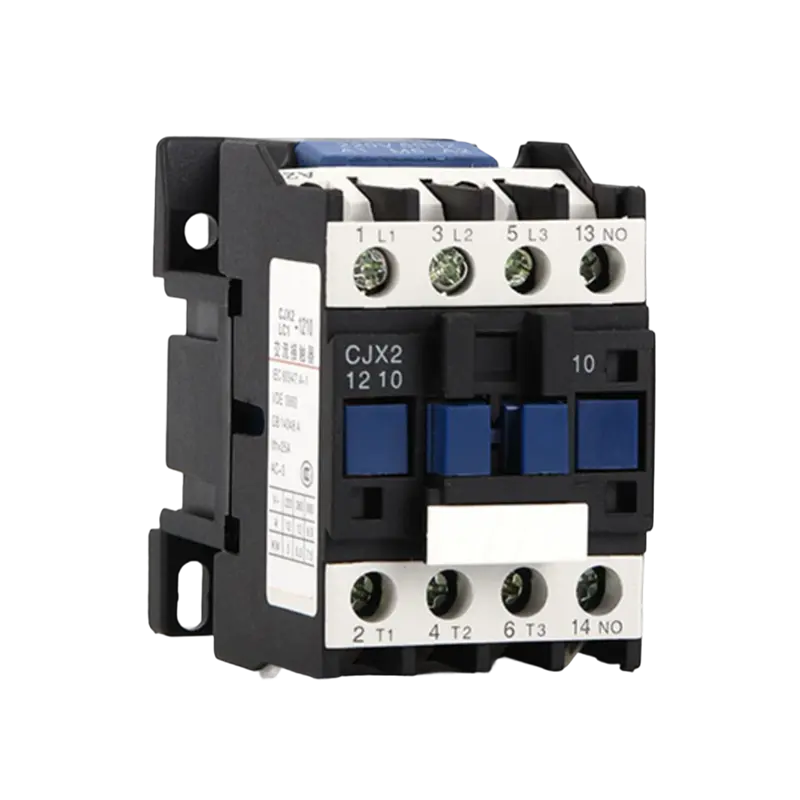

Magnetischer Wechselstromschütz 25 A 220 V – Motorsteuerungsschalter für DIN-Schiene

Beschreibung:

Die magnetischen Wechselstromschütze der Serie MINGTUO LC1 bieten zuverlässiges Schalten und präzise Steuerung in verschiedenen elektrischen Systemen. Sie sind mit einem fortschrittlichen elektromagnetischen Design und hochwertigen Kontaktmaterialien ausgestattet und gewährleisten eine längere Lebensdauer und konstante Leistung in anspruchsvollen Industrieumgebungen. Ihre kompakte, DIN-Schienen-kompatible Struktur ermöglicht eine einfache Installation und spart gleichzeitig Platz im Schaltschrank

Anwendungen:

Motorsteuerungssysteme

Start-/Stopp-Betrieb des Dreiphasenmotors

Motorumkehrschaltungen

Pumpen- und Kompressormotormanagement

Steuerung von Förderbändern und industriellen Werkzeugmaschinen

HVAC-Systeme

Umschalten des Klimaanlagenkompressors

Leistungsregelung der Heizungsanlage

Steuerung des Lüftungsventilators

Verwaltung von Kühlsystemen und Lüftungsgeräten

Industrielle Automatisierung

Stromverteilung in der Produktionslinie

Integration der Maschinenautomatisierung

Koordinierung des Prozessleitsystems

Energiemanagement für Roboter und Fließbänder

Stromverteilungsnetze

Beleuchtungssteuerung für Gewerbe und Industrie

Regelung der Transformatorlast

Kondensatorbankverwaltung und Leistungsfaktorkorrektur

Schaltanlagen- und Schalttafelbetrieb

Spezielle Anwendungen

Kran- und Hebezeugsteuerungssysteme

Energiemanagement für Aufzüge und Rolltreppen

Betrieb von Schweißgeräten

Stromverteilung im Rechenzentrum

Integration erneuerbarer Energiesysteme

Kontaktieren Sie uns Herunterladen (1 Datei) Facebook
Vorheriges V:IEC AC-Schütz 32 A 110 V, 3-poliges elektrisches LeistungsrelaisNächstes:AC-Schütz 40A 380V 3P – Industrielles Motorstarterrelais
  • Arbeitsprinzip
  • Qualitätserklärung
  • Produkteigenschaften
  • Installation und Inbetriebnahme
  • Verpackung und Versand
  • Projektfälle
  • Produktauswahl-Leitfaden

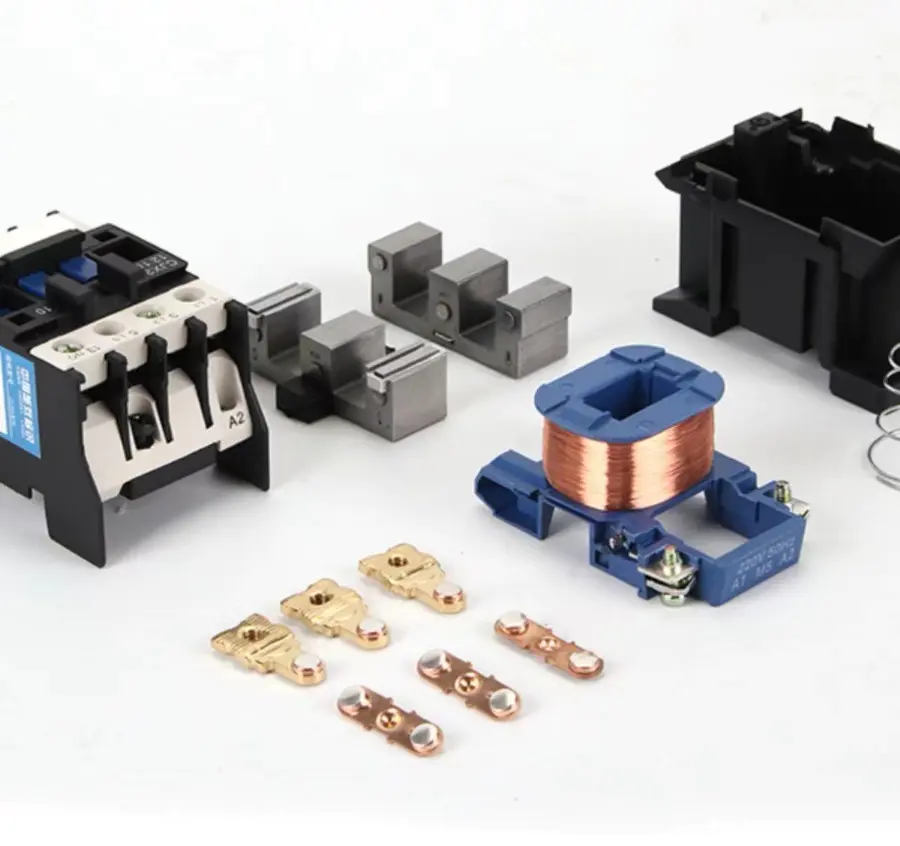

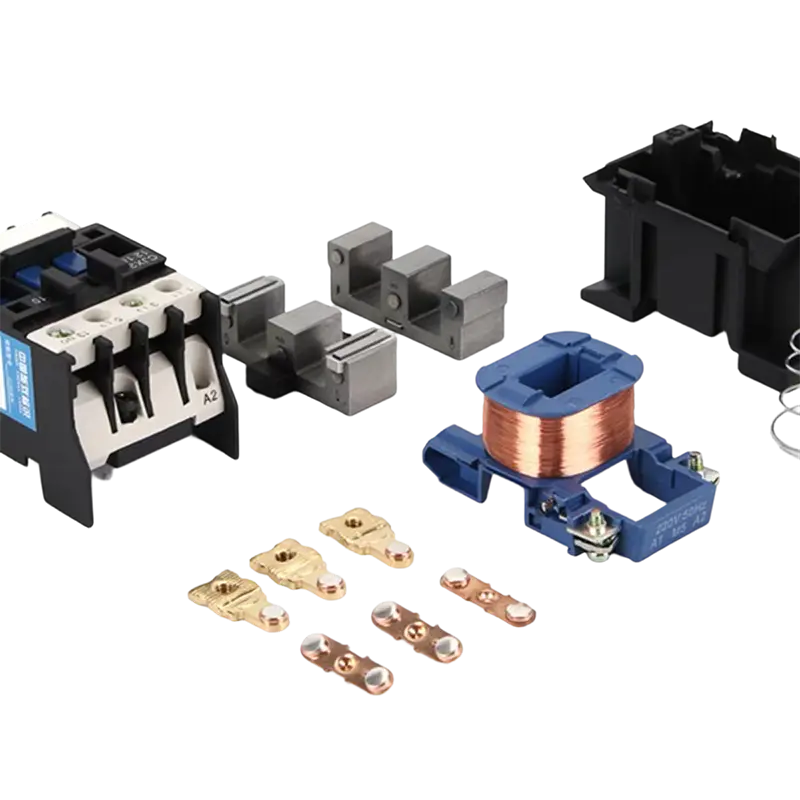

Funktionsprinzip: Wenn das Wechselstromschütz eingeschaltet wird, erzeugt die interne Spule ein Magnetfeld, das dazu führt, dass der bewegliche Eisenkern und der stationäre Eisenkern zusammengezogen werden, wodurch das Kontaktsystem den stationären Kontakt berührt und den Stromkreis leitet. Nachdem die Spule ihre Leistung verloren hat, verschwindet die Saugkraft und die Rückstellfeder drückt den beweglichen Eisenkern nach oben, wodurch sich die Kontakte trennen und der Stromkreis unterbrochen wird.

  • Project Cases
  • Project Cases
  • Project Cases
  • Project Cases
  • Project Cases

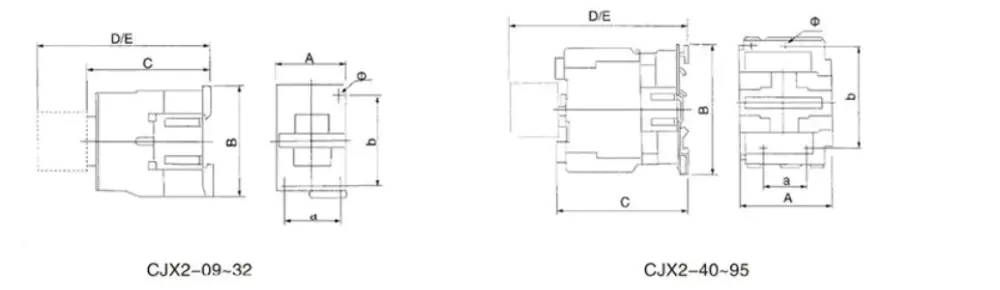

MODELL A (mm) B (mm) C (mm) D (mm) E (mm) a (mm) b (mm) Φ (mm)
D09~12 47 76 82 11 133 34/35 50/60 4.5
D18 47 76 87 118 138 34/35 50/60 4.5
D25 57 86 95 126 146 40 48 4.5
D32 57 86 100 131 151 40 48 4.5
D40~65 77 129 116 145 165 40 100/110 6.5
D80~95 87 129 127 175 195 40 100/110 6.5

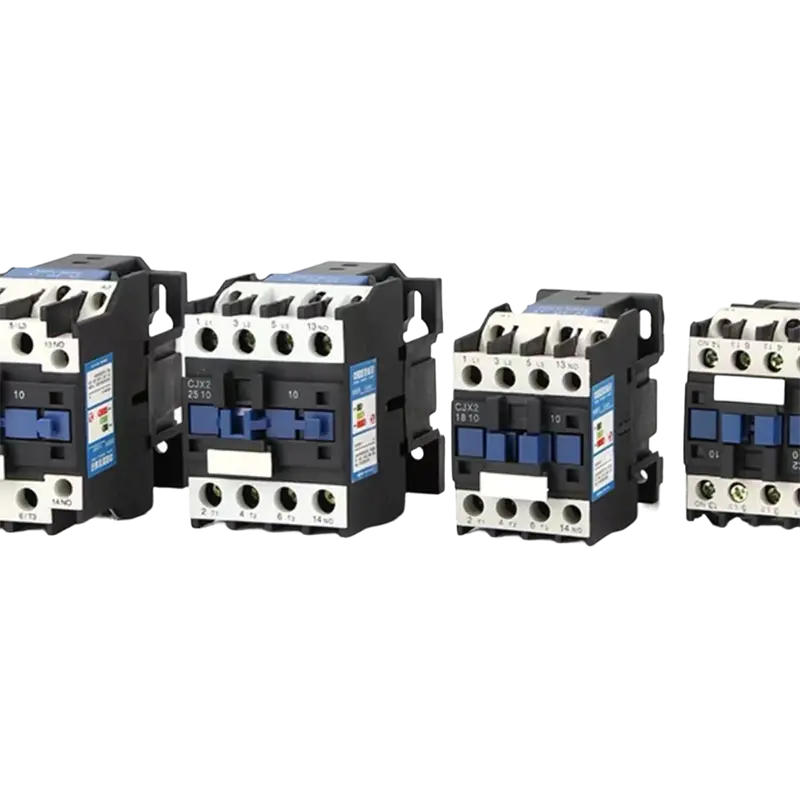

Modellltyp 9 12 18 25 32 40 50 65 80 95
Bemessungsarbeitsstrom (A) AC3 9 12 18 25 32 40 50 65 80 95
AC4 3.5 5 7.7 8.5 12 18.5 24 28 37 44
Drehstrommotor
AC－3-Niveau (kW) 		220/230V 2.2 3 4 5.5 7.5 11 15 18.5 22 25
380/400V 4 5.5 7.5 11 15 18.5 22 30 37 45
415V 4 5.5 9 11 15 22 25 37 - -
500V 5.5 7.5 10 15 18.5 22 30 37 - -
660/690V 5.5 7.5 10 15 18.5 30 33 37 45 45
NennheizstromIth(A) 20 20 30 32 40 50 60 80 125 125
Elektrische Lebensdauer (10000 Zyklen) AC3 100 100 100 100 80 80 60 60 60 60
AC4 20 20 20 20 20 15 15 15 10 10
Mechanische Lebensdauer (10000 Zyklen) 1000 1000 1000 1000 800 800 800 800 600 600
Kontaktmodell 3P NR 3P NC NR

Model Nennstrom (A) Hauptkontakt Hilfskontakt Einphasige Lastleistung (kW) Dreiphasige Lastleistung (kW)
CJX2-0910 9A 3NEIN 1NEIN 1,8 kW 3,5 kW
CJX2-0901 9A 3NEIN 1NC 1,8 kW 3,5 kW
CJX2-1210 12A 3NEIN 1NEIN 2,5 kW 5KW
CJX2-1201 12A 3NEIN 1NC 2,5 kW 5KW
CJX2-1810 18A 3NEIN 1NEIN 3,5 kW 7,5 kW
CJX2-1801 18A 3NEIN 1NC 3,5 kW 7,5 kW
CJX2-2510 25A 3NEIN 1NEIN 5KW 8,5 kW
CJX2-2501 25A 3NEIN 1NC 5KW 8,5 kW
CJX2-3210 32A 3NEIN 1NEIN 6KW 12KW
CJX2-3201 32A 3NEIN 1NC 6KW 12KW
CJX2-4011 40A 3NEIN 1NEIN 1NC 8KW 18,5 kW
CJX2-5011 50A 3NEIN 1NEIN 1NC 10KW 24KW
CJX2-6511 65A 3NEIN 1NEIN 1NC 12,5 kW 28KW
CJX2-8011 80A 3NEIN 1NEIN 1NC 15,5 kW 37KW
CJX2-9511 95A 3NEIN 1NEIN 1NC 18,5 kW 44KW
