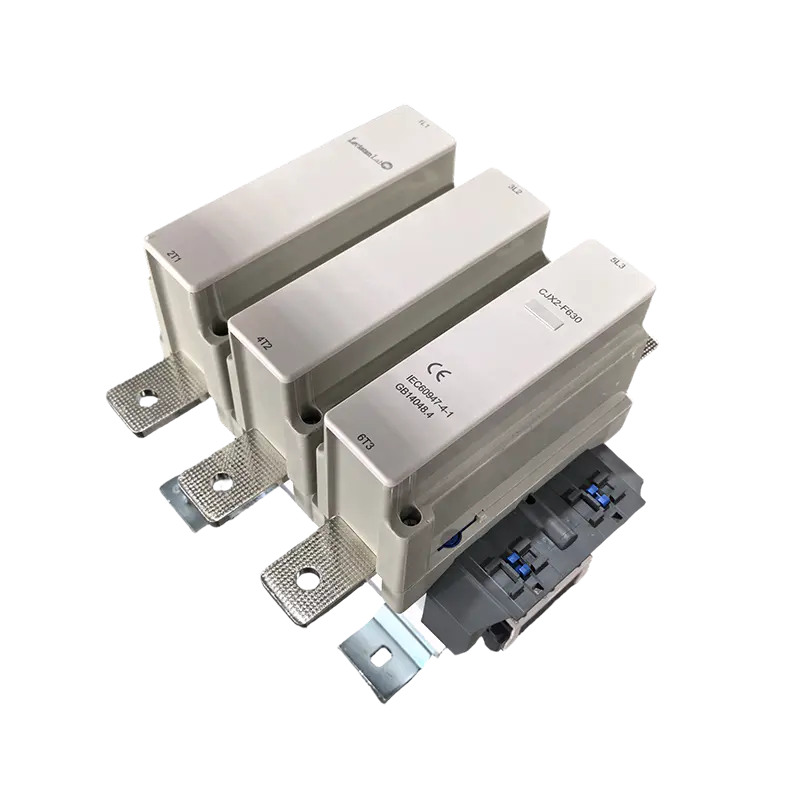

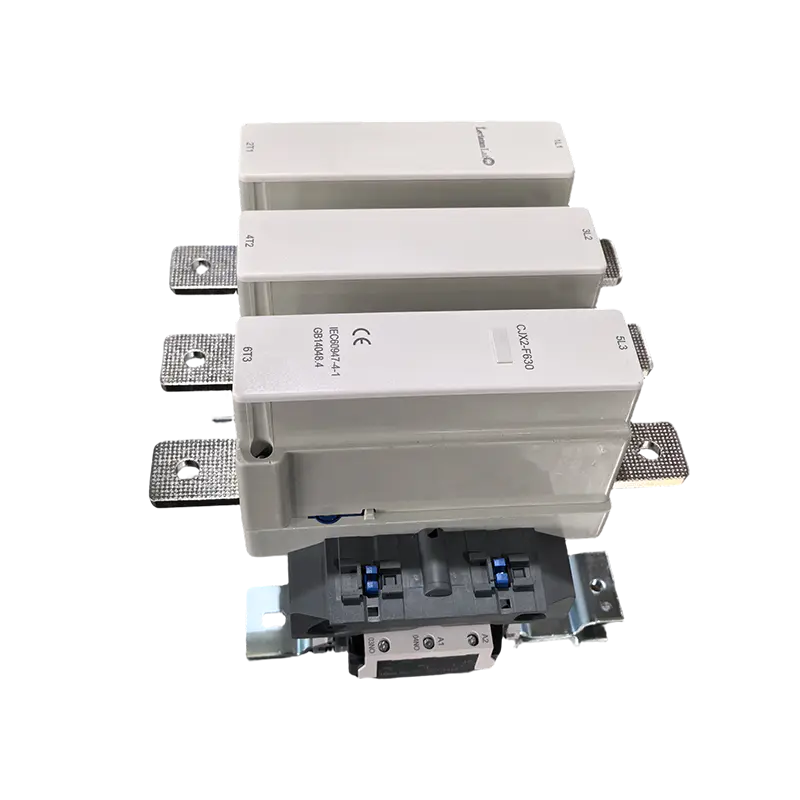

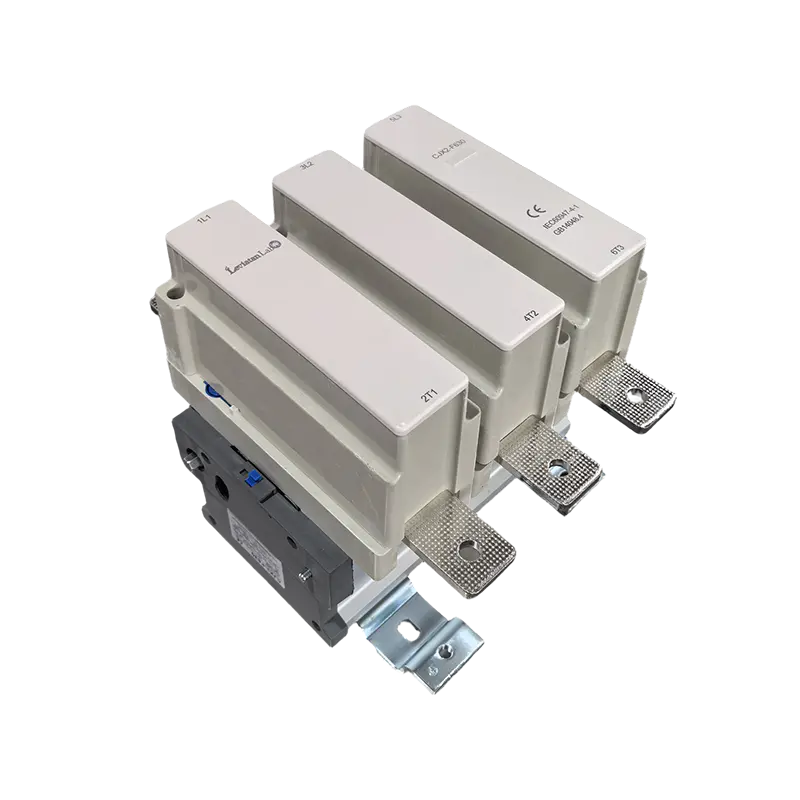

Name: Magnetischer Wechselstromschütz 630 A 220 V – Motorsteuerungsschalter für DIN-Schiene
Rating: 5 (99 reviews)

Magnetischer Wechselstromschütz 630 A 220 V – Motorsteuerungsschalter für DIN-Schiene

Beschreibung:

Die magnetischen Wechselstromschütze der Serie MINGTUO LC1 bieten zuverlässiges Schalten und präzise Steuerung in verschiedenen elektrischen Systemen. Sie sind mit einem fortschrittlichen elektromagnetischen Design und hochwertigen Kontaktmaterialien ausgestattet und gewährleisten eine längere Lebensdauer und konstante Leistung in anspruchsvollen Industrieumgebungen. Ihre kompakte, DIN-Schienen-kompatible Struktur ermöglicht eine einfache Installation und spart gleichzeitig Platz im Schaltschrank

Anwendungen:

Motorsteuerungssysteme

Start-/Stopp-Betrieb des Dreiphasenmotors

Motorumkehrschaltungen

Pumpen- und Kompressormotormanagement

Steuerung von Förderbändern und industriellen Werkzeugmaschinen

HVAC-Systeme

Umschalten des Klimaanlagenkompressors

Leistungsregelung der Heizungsanlage

Steuerung des Lüftungsventilators

Verwaltung von Kühlsystemen und Lüftungsgeräten

Industrielle Automatisierung

Stromverteilung in der Produktionslinie

Integration der Maschinenautomatisierung

Koordinierung des Prozessleitsystems

Energiemanagement für Roboter und Fließbänder

Stromverteilungsnetze

Beleuchtungssteuerung für Gewerbe und Industrie

Regelung der Transformatorlast

Kondensatorbankverwaltung und Leistungsfaktorkorrektur

Schaltanlagen- und Schalttafelbetrieb

Spezielle Anwendungen

Kran- und Hebezeugsteuerungssysteme

Energiemanagement für Aufzüge und Rolltreppen

Betrieb von Schweißgeräten

Stromverteilung im Rechenzentrum

Integration erneuerbarer Energiesysteme

AC Contactor.mp4

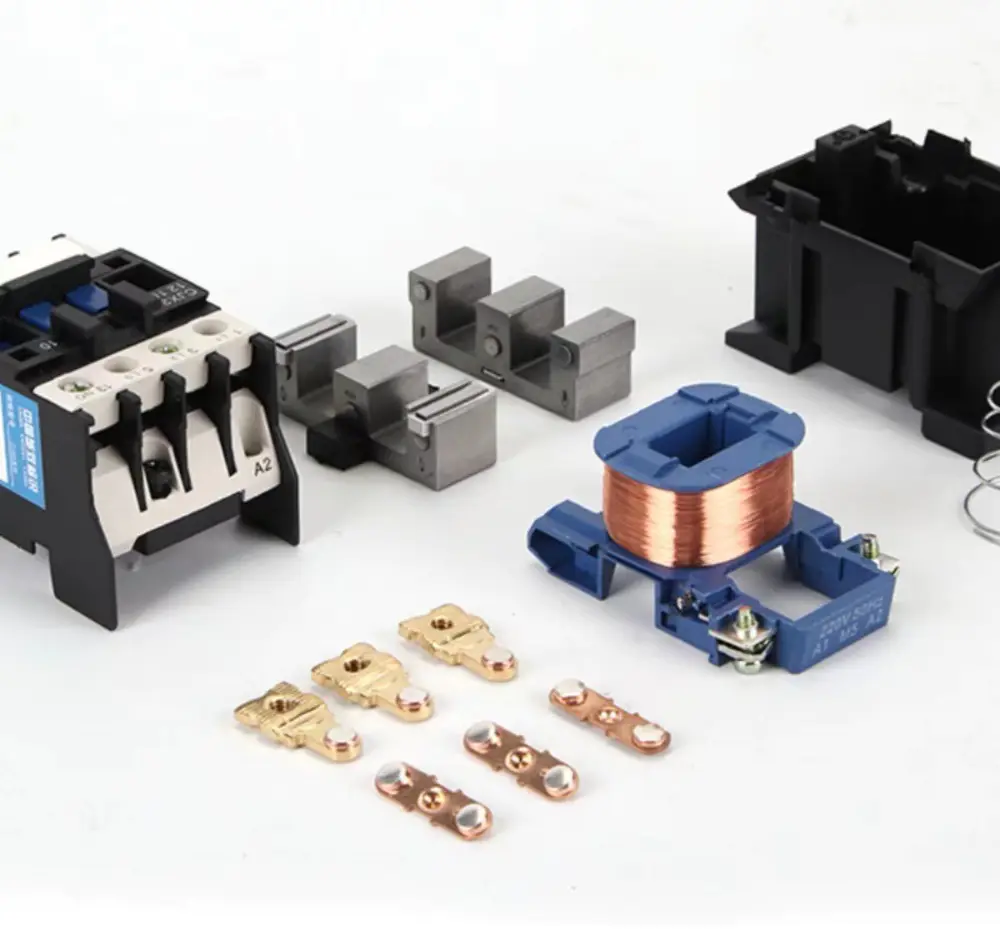

Wenn das Wechselstromschütz eingeschaltet wird, erzeugt die interne Spule ein Magnetfeld, wodurch der bewegliche Eisenkern und der stationäre Eisenkern zusammengezogen werden, wodurch das Kontaktsystem den stationären Kontakt kontaktiert und den Stromkreis leitet. Nachdem die Spule ihre Leistung verloren hat, verschwindet die Saugkraft und die Rückstellfeder drückt den beweglichen Eisenkern nach oben, wodurch sich die Kontakte trennen und der Stromkreis unterbrochen wird.

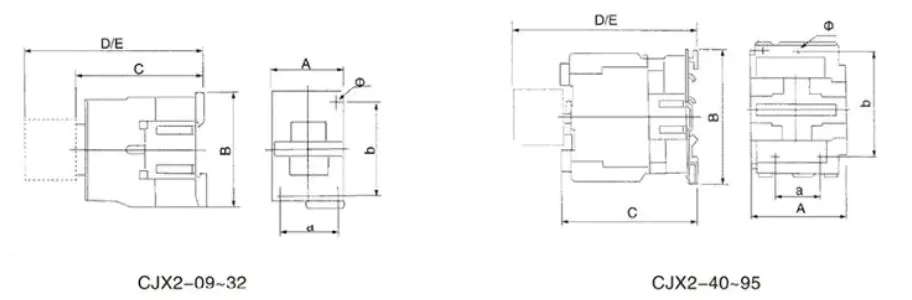

Wird für D09~95-Schütze verwendet
MODELL	A	B	C	D	E	a	b	Ф
D09~12	47	76	82	11	133	34/35	50/60	4.5
D18	47	76	87	118	138	34/35	50/60	4.5
D25	57	86	95	126	146	40	48	4.5
D32	57	86	100	131	151	40	48	4.5
D40~65	77	129	116	145	165	40	100/110	6.5
D80~95	87	129	127	175	195	40	100/110	6.5

Modellltyp		9	12	18	25	32	40	50	65	80	95
Bemessungsarbeitsstrom (A)	AC3	9	12	18	25	32	40	50	65	80	95
Bemessungsarbeitsstrom (A)	AC4	3.5	5	7.7	8.5	12	18.5	24	28	37	44
Drehstrommotor AC－3-Niveau (kW)	220/230V	2.2	3	4	5.5	7.5	11	15	18.5	22	25
	380/400V	4	5.5	7.5	11	15	18.5	22	30	37	45
	415V	4	5.5	9	11	15	22	25	37	-	-
	500V	5.5	7.5	10	15	18.5	22	30	37	-	-
	660/690V	5.5	7.5	10	15	18.5	30	33	37	45	45
NennheizstromIth(A)		20	20	30	32	40	50	60	80	125	125
Elektrische Lebensdauer (10000 Zyklen)	AC3	100	100	100	100	80	80	60	60	60	60
Elektrische Lebensdauer (10000 Zyklen)	AC4	20	20	20	20	20	15	15	15	10	10
Mechanische Lebensdauer (10000 Zyklen)		1000	1000	1000	1000	800	800	800	800	600	600
Kontaktmodell		3P NR					3P NC NR

Model	Nennstrom (A)	Hauptkontakt	Hilfskontakt	Einphasige Lastleistung (kW)	Dreiphasige Lastleistung (kW)
CJX2-0910	9A	3NEIN	1NEIN	1,8 kW	3,5 kW
CJX2-0901	9A	3NEIN	1NC	1,8 kW	3,5 kW
CJX2-1210	12A	3NEIN	1NEIN	2,5 kW	5KW
CJX2-1201	12A	3NEIN	1NC	2,5 kW	5KW
CJX2-1810	18A	3NEIN	1NEIN	3,5 kW	7,5 kW
CJX2-1801	18A	3NEIN	1NC	3,5 kW	7,5 kW
CJX2-2510	25A	3NEIN	1NEIN	5KW	8,5 kW
CJX2-2501	25A	3NEIN	1NC	5KW	8,5 kW
CJX2-3210	32A	3NEIN	1NEIN	6KW	12KW
CJX2-3201	32A	3NEIN	1NC	6KW	12KW
CJX2-4011	40A	3NEIN	1NEIN 1NC	8KW	18,5 kW
CJX2-5011	50A	3NEIN	1NEIN 1NC	10KW	24KW
CJX2-6511	65A	3NEIN	1NEIN 1NC	12,5 kW	28KW
CJX2-8011	80A	3NEIN	1NEIN 1NC	15,5 kW	37KW
CJX2-9511	95A	3NEIN	1NEIN 1NC	18,5 kW	44KW
